Solution de transmission par division d'ondes 100G

(Fiberwdm Tous droits réservés)

Mots clés : Transmission multiplex 100G, Transmission par division de longueur d'onde 100G, Transmission optique cohérente, Bande O, Bande C, 200G DCO

La technologie de transmission par répartition en longueur d'onde 100G est une technologie de transmission optique à grande vitesse, qui utilise la technologie de multiplexage par répartition en longueur d'onde (WDM) pour réaliser une transmission de signal optique multi-longueurs d'onde sur une seule fibre, améliorant ainsi considérablement la capacité de transmission de la fibre. . Voici quelques solutions de Fiberwdm sur la transmission par répartition en longueur d'onde 100G.

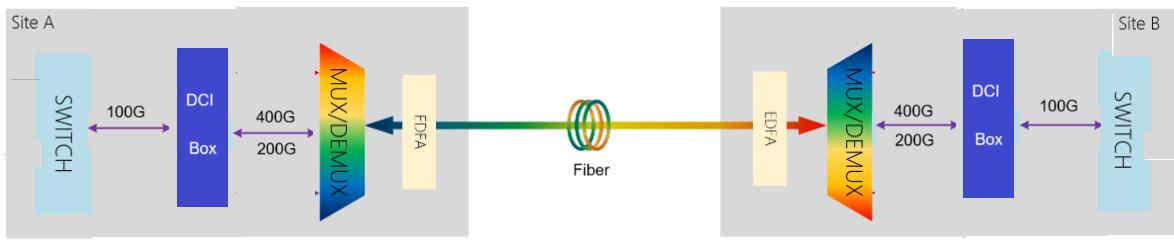

Solution de transmission optique cohérente DCI 400G/200G :

Description du projet :

Côté client : QSFP28 100G, prenant en charge SR4/LR4

Côté ligne : module optique DWDM DCO optique cohérent CFP2 400G ou 200G

Prise en charge de 2*100G (QSFP28) à 1*200G (CFP2)

Prise en charge de 4*100G (QSFP28) à 1*400G (CFP2)

Convient pour la transmission longue distance 100G

Capacité maximale : 64*400G ou 96*200G

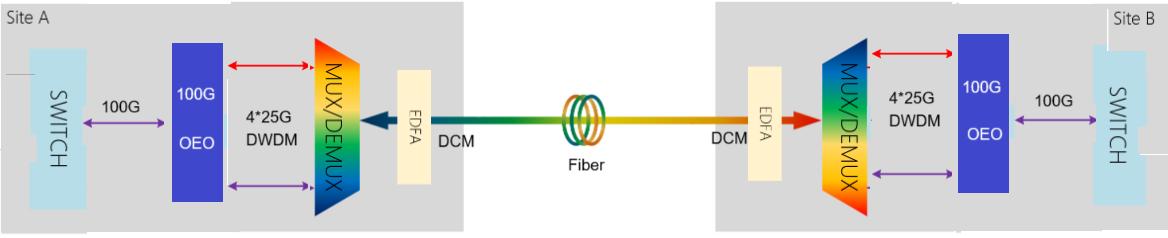

Solution de transmission 100G à 4*25G :

Description du projet :

Côté client : QSFP28 100G, prenant en charge SR4/LR4

Côté ligne : module optique DWDM 25 G

Il convient à la transmission 100G dans un rayon de 80 KM

Des amplificateurs optiques DCM et EDFA sont requis

Capacité maximale : 24*100G (double fibre) ou 12*100G (simple fibre)

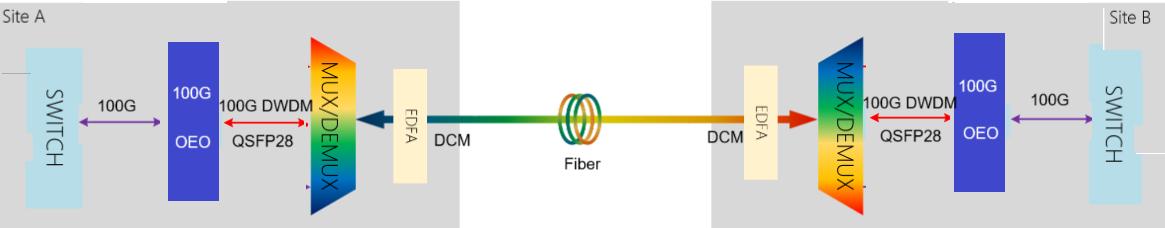

Solution de module optique QSFP28 100G DWDM en bande C :

Description du projet :

Côté client : QSFP28 100G, prenant en charge SR4/LR4

Côté ligne : module optique QSFP28 100G DWDM ;

Le module optique QSFP28 100G DWDM peut être directement connecté au commutateur, ne peut pas utiliser la carte OEO 100G

Il convient à la transmission 100G dans un rayon de 80 KM

Des amplificateurs optiques TDCM et EDFA sont requis

Il existe actuellement 2 types de modules optiques QSFP28 100G DWDM :

Module optique d'interface CS à double longueur d'onde, occupant deux longueurs d'onde DWDM, bande C 100 GHz, capacité de transmission maximale de 20 * 100G

Module optique d'interface LC à longueur d'onde unique, bande C 100 GHz, capacité de transmission maximale 40 x 100G

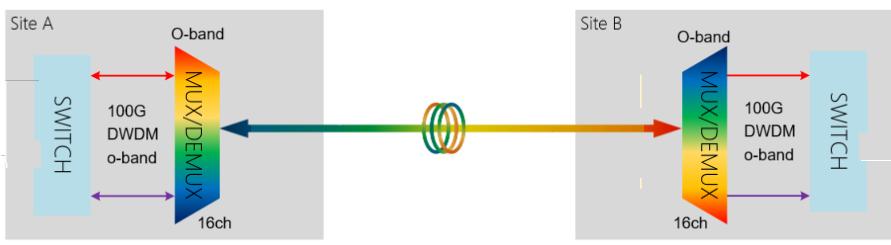

Solution de module optique QSFP28 100G DWDM bande O :

Description du projet :

Le module optique DWDM QSFP28 100G O-band peut se connecter directement au commutateur.

La distance de transmission maximale est de 40 KM

Capacité de transmission maximale 16*100G (double fibre)

Fiberwdm a de nombreuses années d'expérience dans la fabrication dans l'industrie de la communication optique, la recherche et le développement indépendants et la production d'équipements de transmission par division de longueur d'onde, entièrement utilisés dans les centres de données, la transmission optique de puissance, l'interconnexion des centres de données des banques financières et d'autres domaines, les produits couvrent : CWDM, DWDM, Le boîtier DCI (400G, 200G), l'EDFA, l'OLP, l'amplificateur Raman et d'autres sous-systèmes de transmission optique complets peuvent répondre aux besoins de transmission à double fibre, de transmission à fibre unique, de transmission longue distance, transmission en réseau en anneau et divers scénarios d'application.
