Le multiplexeur/démultiplexeur DWDM 8 canaux est conçu par FIBERWDM, longueur d'onde de C21 à C28 (1560,61 nm ~ 1554,94 nm), (d'ailleurs, nous pouvons prendre en charge la personnalisation d'autres longueurs d'onde) ; conformément à la grille ITU-T G.694.1 100 GHz, il maximise la capacité de la bande C. Le multiplexeur DWDM 8 canaux à fibre unique est un module LGX totalement passif, pouvant être branché dans un rack 1U à 2 emplacements ; la perte d'insertion du produit est : ports de longueur d'onde < 2,4 dB, ligne < 3,5 dB.

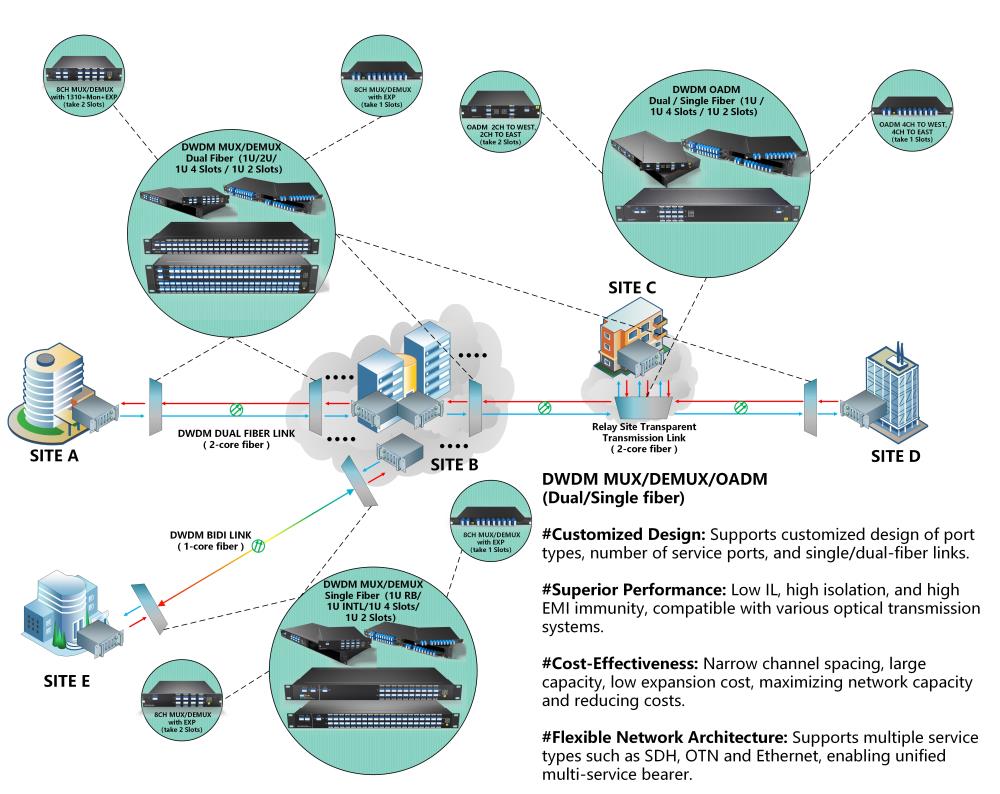

Le multiplexeur/démultiplexeur DWDM 8 canaux (16 longueurs d'onde), conçu par FIBERWDM, fonctionne par paires. Côté A, les longueurs d'onde sont : réception (RX) de C21 à C28 (1560,61 nm à 1554,94 nm) et transmission (TX) de C29 à C36 (1554,13 nm à 1548,51 nm). Côté B, les longueurs d'onde sont : réception (RX) de C29 à C36 (1554,13 nm à 1548,51 nm) et transmission (TX) de C21 à C28 (1560,61 nm à 1554,94 nm). Associé à des amplificateurs DWDM et à un dispositif DCM, ce système de transmission DWDM 8 canaux permet une transmission longue distance sur une seule fibre. Et il s'agit d'un boîtier LGX enfichable, conçu pour s'insérer dans un rack 1U à 2 emplacements, prenant en charge une capacité maximale de 2 x 8 canaux dans le système.

Le multiplexeur/démultiplexeur DWDM AAWG 101 canaux, conçu par FIBERWDM, fonctionne sur la bande de longueurs d'onde C11 à C61 (1568,772 nm à 1528,773 nm), conformément à la norme ITU-T G.694.1 pour la bande 50 GHz. Il optimise la capacité de cette bande. Ce dispositif DWDM entièrement passif supporte de faibles pertes d'insertion (ports de longueur d'onde < 6,5 dB).

Le MUX/DEMUX DWDM 4 canaux (8 ondes) avec filtre bleu et rouge (R/B), est utilisé par paires, conçu par FIBERWDM, du côté A, les ondes sont : RX C21 à C24, TX C45 à C48 ; Et du côté B, les ondes sont : RX C45 à C48, TX C21 à C24. Associé aux amplificateurs DWDM et au dispositif DCM, le système de transfert DWDM 4 canaux peut prendre en charge une transmission longue distance dans une seule fibre. Et il s'agit d'un boîtier LGX Plug-in conçu, il peut donc se brancher sur le rack 1U à 4 emplacements, la capacité maximale prenant en charge 4 * 4 canaux dans le système.

Le MUX/DEMUX DWDM 8 canaux (16 ondes) avec filtre bleu et rouge (R/B), est utilisé par paires, conçu par FIBERWDM, du côté A, les ondes sont : RX C21 à C28, TX C44 à C51 ; Et du côté B, les ondes sont : RX C44 à C51, TX C21 à C28. Associé aux amplificateurs DWDM et au dispositif DCM, le système de transfert DWDM 8 canaux peut prendre en charge une transmission longue distance dans une seule fibre. Et il s'agit d'un boîtier LGX Plug-in conçu, il peut donc se brancher sur le rack 1U à 4 emplacements, la capacité maximale prend en charge 4 * 8 canaux dans le système.

IL

IL

IL < 6,0 dB, technologie DWDM AAWG 100 GHZ Entièrement compatible avec toutes les optiques IT U-T 1G/10G/25G/40G/100G DWDM Appareils passifs, aucune alimentation, aucun refroidissement requis Prise en charge des réseaux DWDM métropolitains, régionaux et longue distance

IL<4,0 dB, technologie DWDM AAWG 100 GHZ Entièrement compatible avec toutes les optiques IT U-T 1G/10G/25G/40G/100G DWDM Appareils passifs, aucune alimentation , aucun refroidissement requis Prise en charge des réseaux DWDM métropolitains, régionaux et longue distance

IL<7,0 dB , technologie DWDM AAWG 50 GHZ Multiplexage de 96 canaux avec surveillance d'un réseau fibre noire Entièrement compatible avec toutes les optiques DWDM ITU-T 1G/10G/25G/40G/100G Appareils passifs, aucune alimentation, aucun refroidissement requis Prise en charge des réseaux DWDM métropolitains, régionaux et longue distance

Spécification de 150 GHz bande C Flat Top 32 canaux A thermique AWG, DWDM MUX DEMUX
