Le multiplexeur/démultiplexeur DWDM 8 canaux 150 GHz est conçu par FIBERWDM, longueur d'onde de C38-H48 (1546,917 nm-1538,581 nm), conformément à la grille ITU 150 GHz, il maximise la capacité de la bande C.
Le DWDM 8 canaux 150 GHz est un dispositif DWDM totalement passif, et prend en charge une faible perte d'insertion (ports de longueur d'onde < 2,4 dB), prend en charge le transport 800G x 8 canaux dans un système de transfert DWDM.

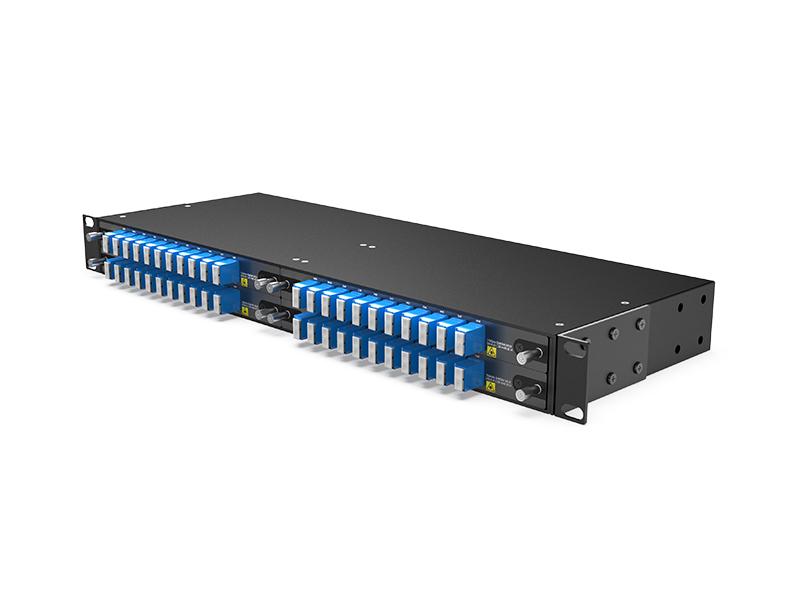

Multiplexeur/démultiplexeur DWDM 8 canaux 150 GHz C38-H48 (1556,555 nm - 1548,115 nm) avec port moniteur, lecteur LC/UPC, boîtier LGX et rack 1U 4 emplacements
Le multiplexeur/démultiplexeur DWDM 8 canaux 150 GHz est conçu par FIBERWDM, longueur d'onde de C38-H48 (1546,917 nm-1538,581 nm), conformément à la grille ITU 150 GHz, il maximise la capacité de la bande C.
Le DWDM 8 canaux 150 GHz est un dispositif DWDM totalement passif, et prend en charge une faible perte d'insertion (ports de longueur d'onde < 2,4 dB), prend en charge le transport 800G x 8 canaux dans un système de transfert DWDM.

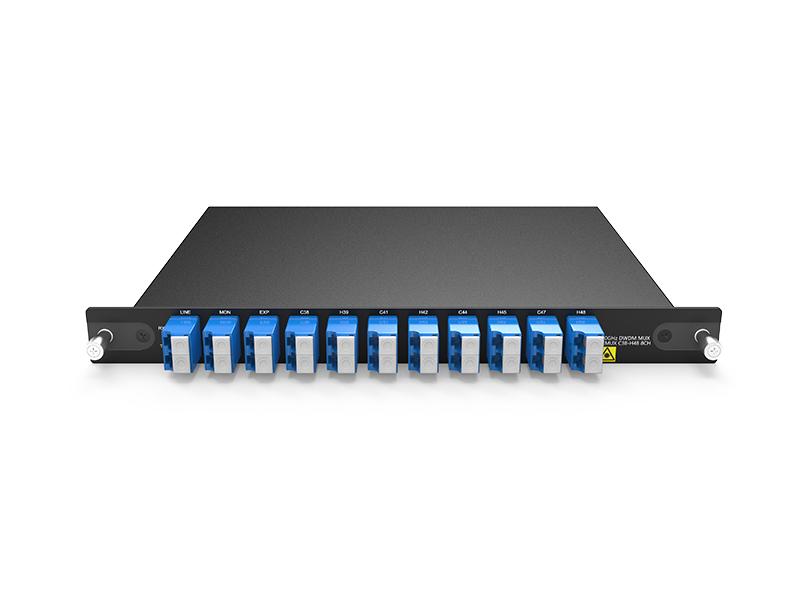

Panneau de produit
Multiplexeur/démultiplexeur DWDM 8 canaux 150 GHz
Le port Mon sert à la surveillance des liaisons réseau ou de l'alimentation, facilitant le dépannage sans perturber le trafic.

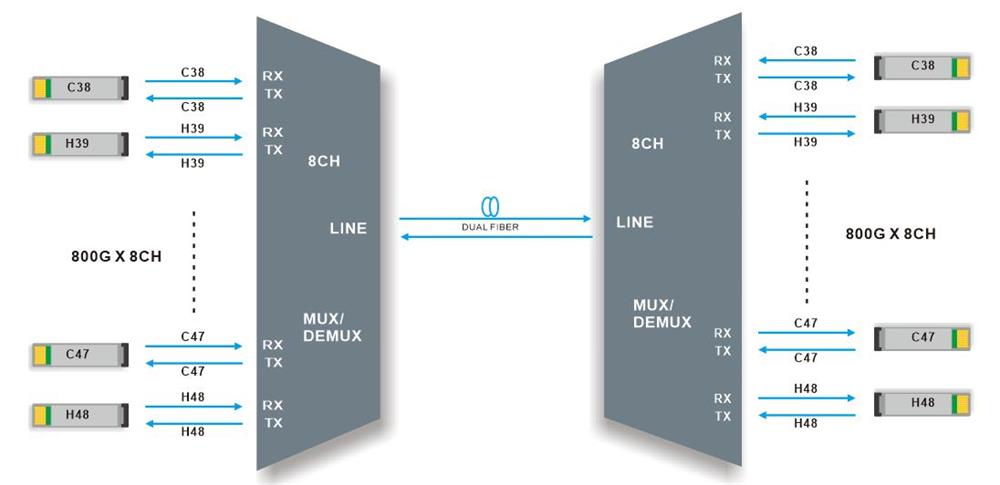

Ligne de liaison
Multiplexeur/démultiplexeur DWDM 8 canaux à double transmission par fibre optique
Ce multiplexeur/démultiplexeur DWDM 8 canaux prend en charge 8 canaux 800G pour la transmission point à point sur deux fibres optiques. Il fonctionne dans un système de transfert IDC.
Spécifications du produit
| Longueur d'onde | 1546,917 nm-1538,581 nm | Espacement des canaux | 150 GHz |
| Bande passante du canal | ±0,5 nm | Technologie | TFF |
| Perte d'insertion | ≤2,4 dB | Perte de lien | ≤3,5 dB |
|
Précision de la longueur d'onde centrale |
±0,05 nm | Diaphonie totale | ≥5dB |
| Bande passante de -0,5 dB | ≥90 GHz | Bande passante à -3 dB | ≥150 GHz |
| Perte de retour | ≥ 40 dB | Directivité | ≥ 40 dB |
|
Dispersion du mode de polarisation |
≤ 1,0 ps | Perte dépendante de la polarisation | ≤ 0,7 dB |
| Isolation des canaux à la fréquence centrale |
Adjacent ≥ 30 dB
Non adjacent ≥ 45 dB |
Température |
Température de fonctionnement : -40 à 85 °C Conservation : -40 à 85 °C |
| Poids net |
Boîte LGX : 0,5 kg Rack 4 emplacements 1U : 2,5 kg |
Dimensions |

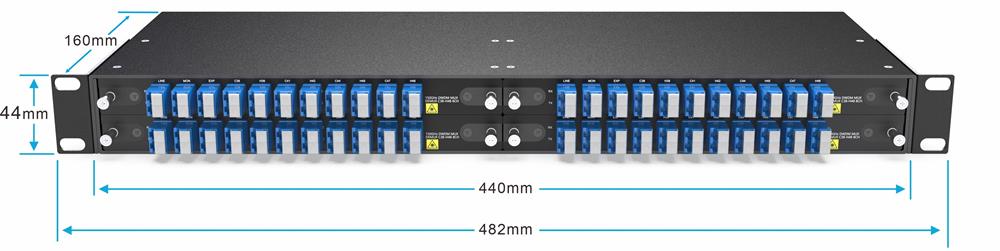

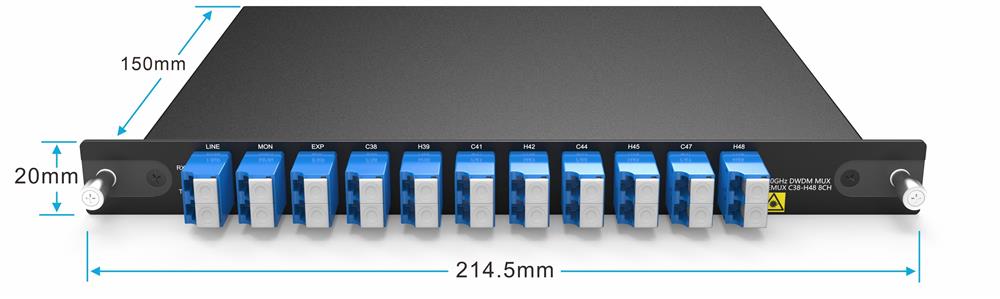

Boîtier LGX : 214,5 × 150 × 20 mm Rack 1U : 440 x 160 x 44 mm |
Remarque : Spécifié avec des connecteurs.

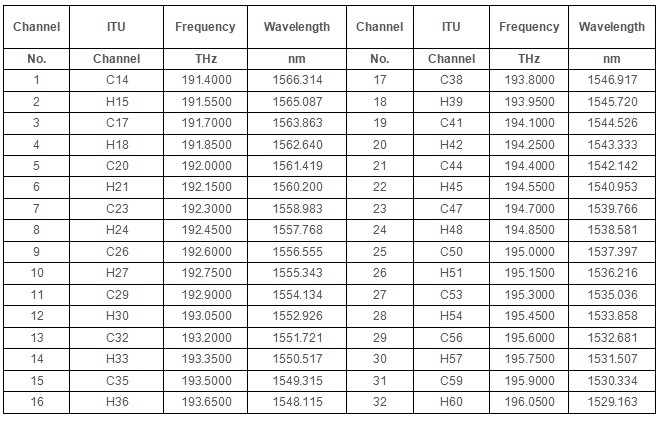

Plan de chaîne
Informations sur l'emballage

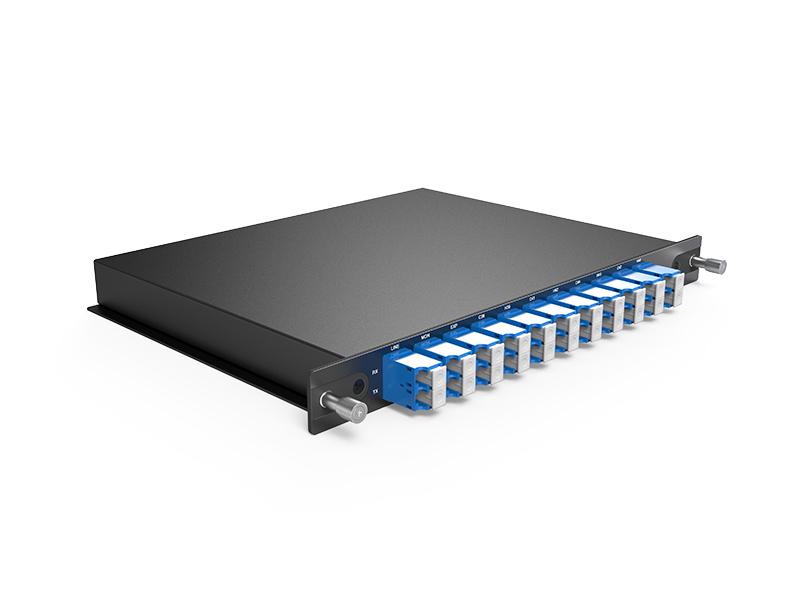

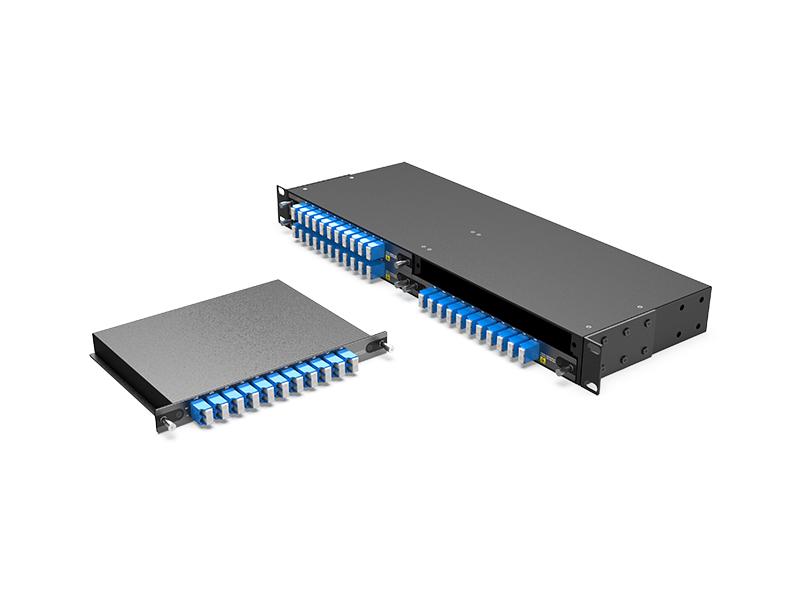

Boîtier LGX BOX enfichable, rack 1U à 4 emplacements

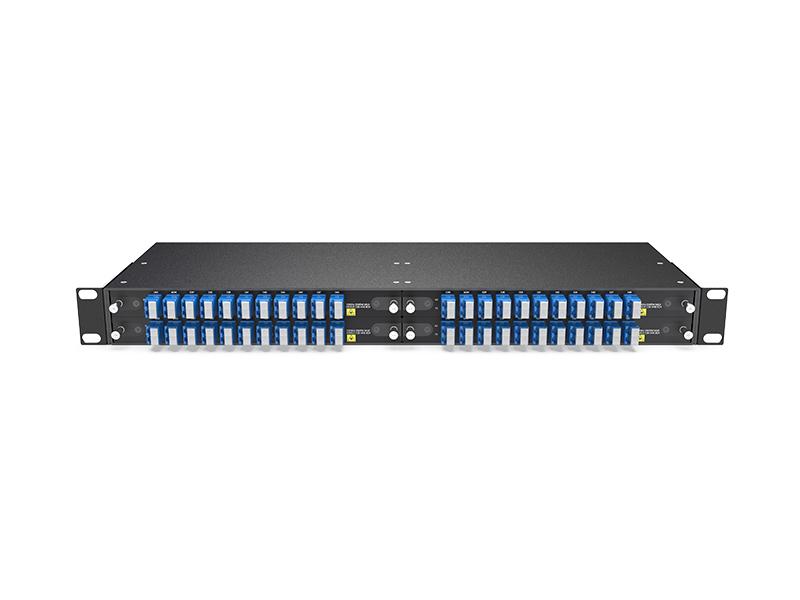

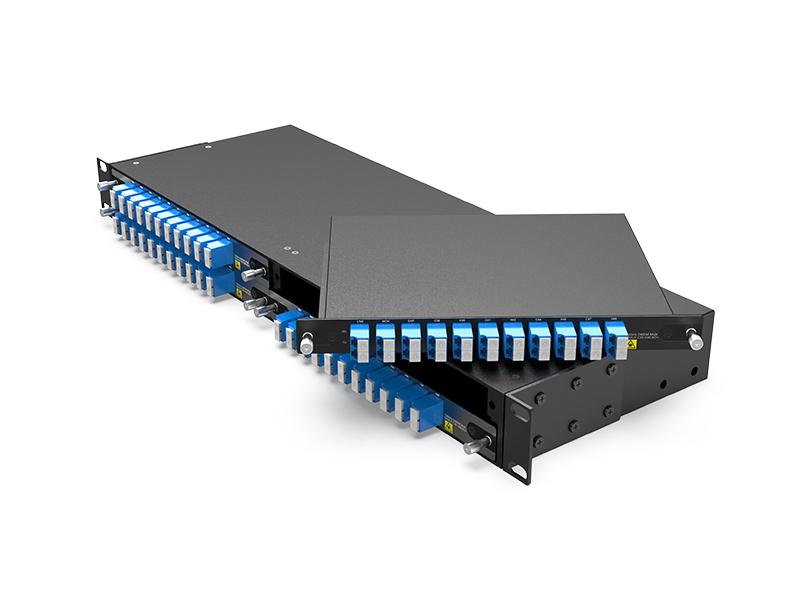

Rack 4 emplacements 1U pour LGX BOX
Informations sur la commande
| Numéro de produit | Description du produit |
| DMD8-LGX01-150GHZ-M-C36H46 | Multiplexeur/démultiplexeur DWDM 8 canaux 150 GHz C38-H48 (1546,917 nm - 1538,581 nm) avec port moniteur, lecteur LCD/UPC, boîtier LGX 214,5 x 150 x 20 mm |
| 1U02-4LGX | Rack 19 pouces 1U avec 4 emplacements pour boîtier LGX enfichable, 440 x 160 x 44 mm |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
