Le multiplexeur/démultiplexeur DWDM 150 GHz 32 canaux est conçu par FIBERWDM, longueur d'onde de C14-H60 (1566,31 nm-1529,16 nm), conformément à la grille ITU 150 GHz, il maximise la capacité de la bande C.
Le DWDM 150 GHz 32 canaux est un dispositif DWDM totalement passif et prend en charge une faible perte d'insertion (ports de longueur d'onde < 6,0 dB), prenant en charge le transport 800G x 32 canaux dans un système de transfert DWDM.
Multiplexeur/démultiplexeur DWDM 32 canaux 150 GHz C14-H60 (1566,31 nm - 1529,16 nm) avec port moniteur, rack LC/UPC 1U
Le multiplexeur/démultiplexeur DWDM 150 GHz 32 canaux est conçu par FIBERWDM, longueur d'onde de C14-H60 (1566,31 nm-1529,16 nm), conformément à la grille ITU 150 GHz, il maximise la capacité de la bande C.
Le DWDM 150 GHz 32 canaux est un dispositif DWDM totalement passif et prend en charge une faible perte d'insertion (ports de longueur d'onde < 6,0 dB), prenant en charge le transport 800G x 32 canaux dans un système de transfert DWDM.

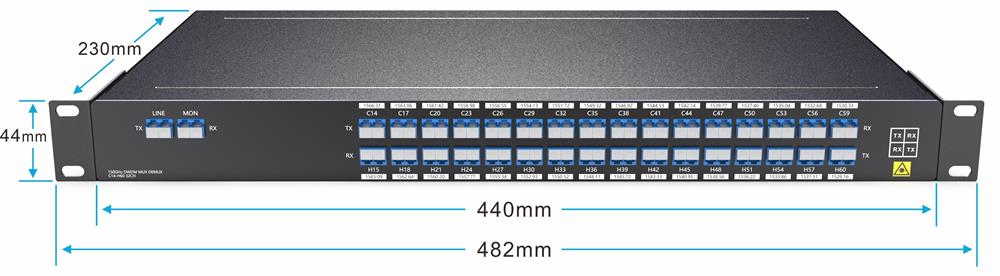

Panneau de produit
Multiplexeur/démultiplexeur DWDM 32 canaux 150 GHz
Le port Mon sert à la surveillance des liaisons réseau ou de l'alimentation, facilitant le dépannage sans perturber le trafic.

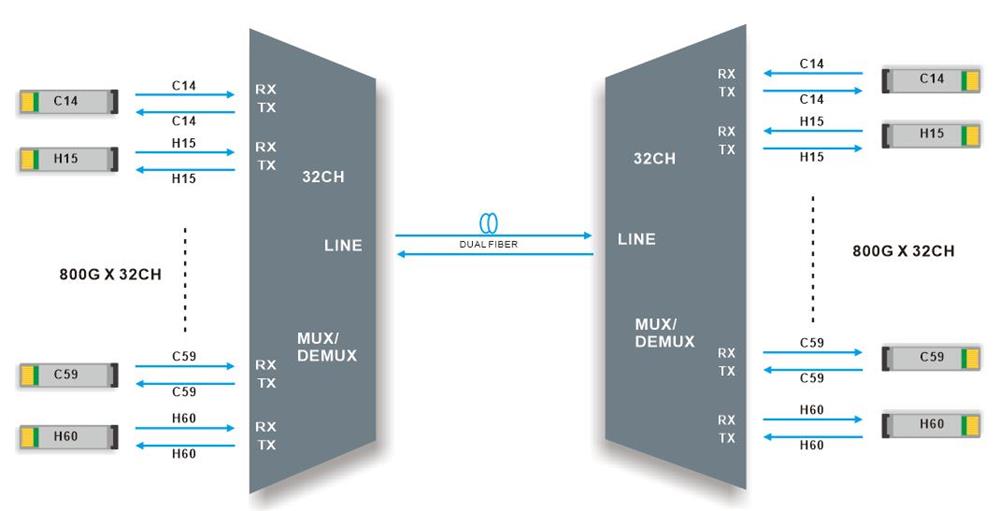

Ligne de liaison
Multiplexeur/démultiplexeur DWDM 32 canaux à double transmission par fibre optique
Ce multiplexeur/démultiplexeur DWDM 32 canaux prend en charge 32 canaux 800G pour la transmission point à point sur deux fibres optiques. Il fonctionne dans un système de transfert IDC.
Spécifications du produit
| Longueur d'onde | 1566,314 nm - 1529,163 nm | Espacement des canaux | 150 GHz |
| Bande passante du canal | ±0,5 nm | Technologie | AAWG (dessus plat) |
| Perte d'insertion | ≤6,0 dB | Perte de lien | ≤12dB |
|
Précision de la longueur d'onde centrale |
±0,05 nm | Diaphonie totale | ≥5dB |
| Bande passante de -0,5 dB | ≥90 GHz | Bande passante à -3 dB | ≥150 GHz |
| Perte de retour | ≥ 40 dB | Directivité | ≥ 40 dB |
|
Dispersion du mode de polarisation |
≤ 1,0 ps | Perte dépendante de la polarisation | ≤ 0,7 dB |
| Isolation des canaux à la fréquence centrale |
Adjacent ≥ 15 dB
Non adjacent ≥ 30 dB |
Température |
Température de fonctionnement : -5 à 65 °C Conservation : -40 à 85 °C |

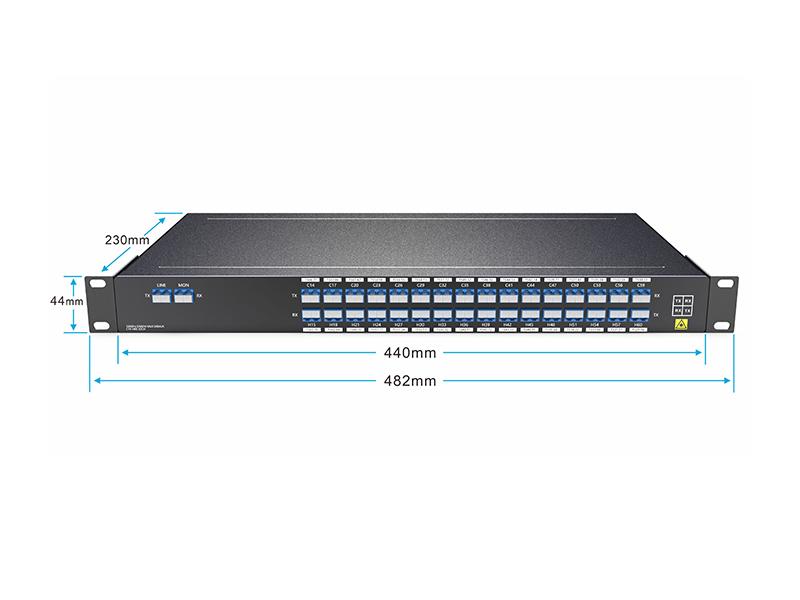

| Poids net | 3,5 kg | Dimensions (H x L x P) | 44*440*230 mm |
Remarque : Spécifié avec des connecteurs.

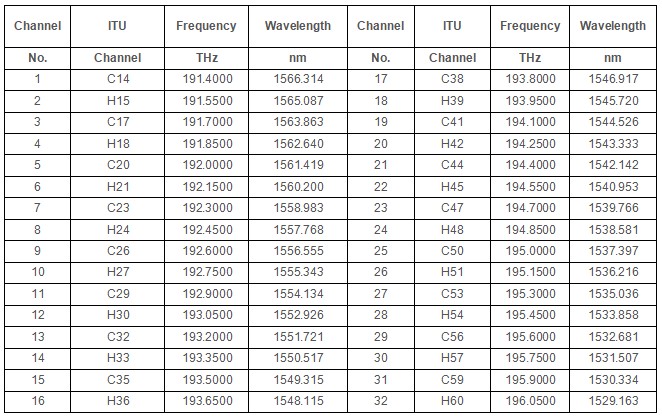

Hannel Plan 32Port AWG - Sur grille
Tableau 1 : Liste des canaux : Bandes passantes pour un AAWG 32 canaux
Informations sur l'emballage
Rack 1U 19" 32 canaux DWDM
Informations sur la commande
| Numéro de produit | Description du produit |
| DMD32-1U01-150GHZ-M-C14H60 | Multiplexeur/démultiplexeur DWDM 32 canaux 150 GHz C14-H60 (1566,314 nm - 1529,163 nm) avec port moniteur, rack LC/UPC 1U |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
