40ch DWDM Mux Demux carte

  • Il <3,5 dB , 100GHz DWDM AAWG La technologie
  • Multiplexage de 40 canaux sur un réseau de fibres sombres
  • Entièrement compatible avec tout UIT-T 1g / 10g / 25g / 40g / 100g DWDM optique
  • Soutenir le métro, régional et longue distance DWDM réseaux

  • Les détails du produit

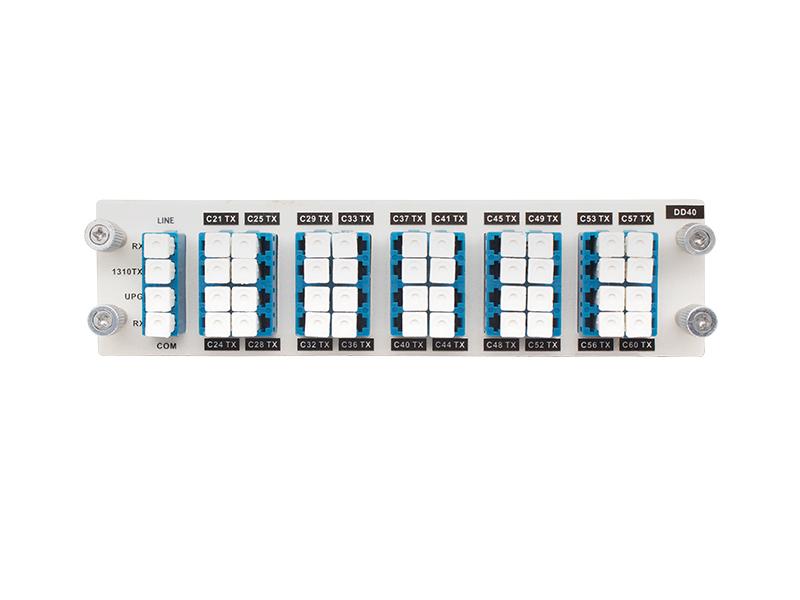

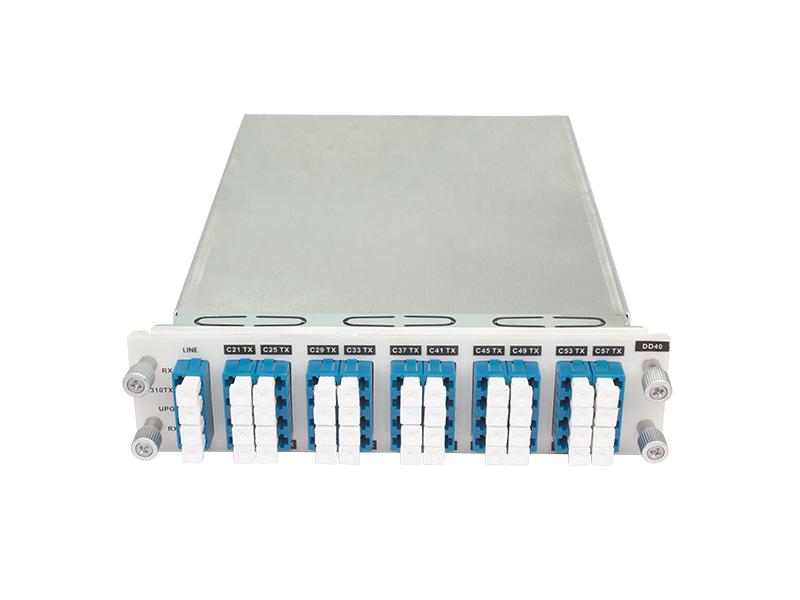

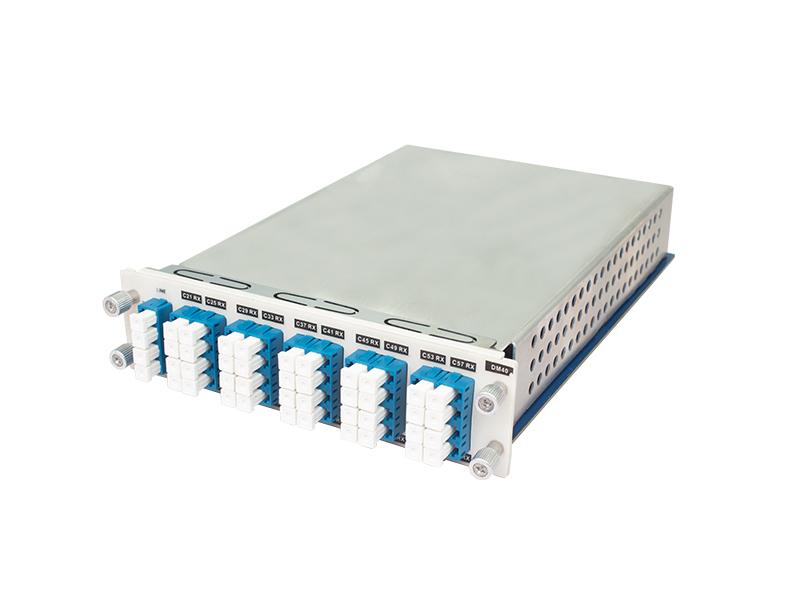

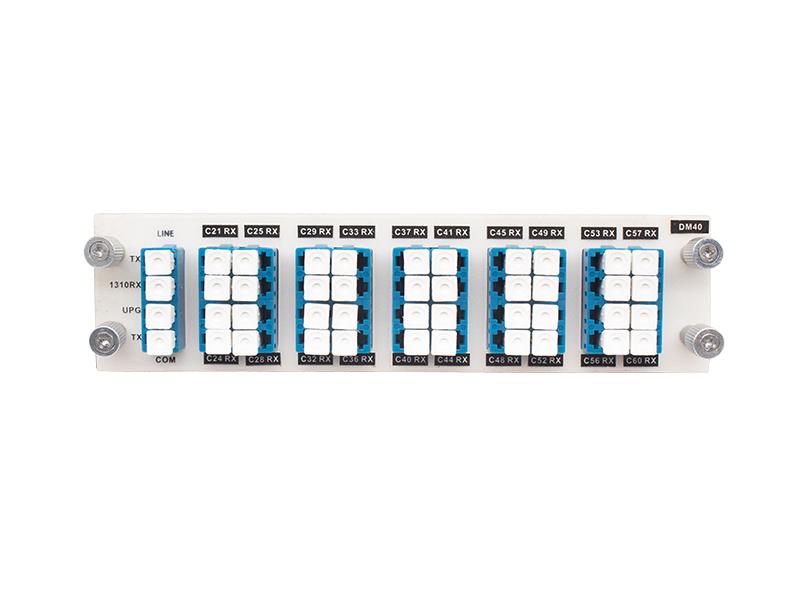

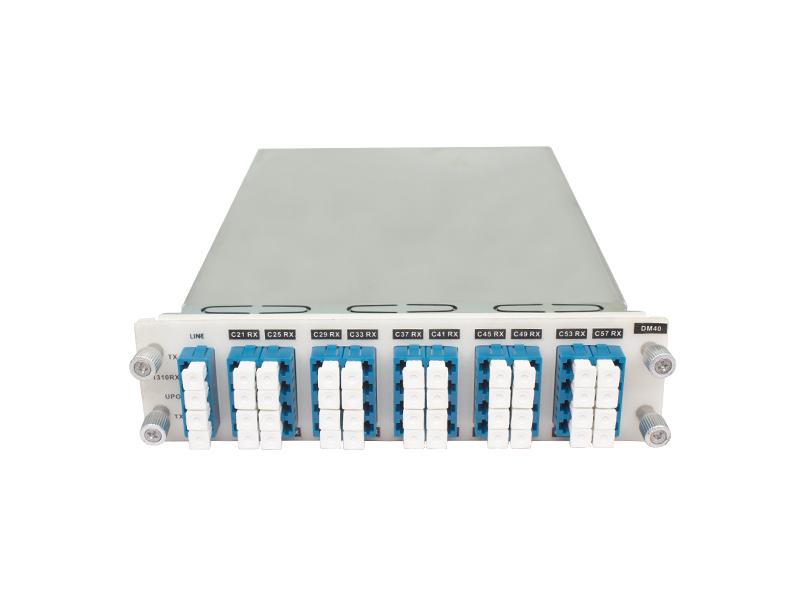

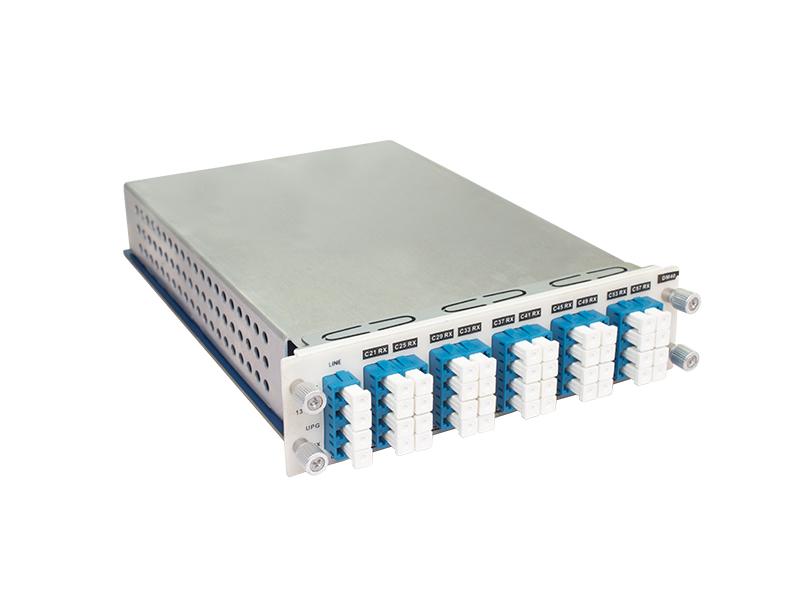

40ch DWDM Mux Demux carte

40ch DWDM Mux / Demux carte lancée par Fibreerwdm , est principalement utilisé dans le DWDM Système pour compléter 40 longueur d'onde optique Multiplexing et démultiplexing fonctions dans le c-bande gamme, qui peut multiplexer différentes longueurs d'onde de lumière dans un. plusieurs canaux optiques multiplexé sur la même fibre sont séparés par longueur d'onde sur la Fibre. Il est basé sur la technologie de grille de guide d'ondes sur des substrats de silicium et présente une conception unique d'emballage sans chauffage pour un couplage de canal précis, une perte d'insertion faible, une isolation à haut canal et une stabilité élevée pour 40- ou 80-vague haute capacité DWDM Systèmes.

diagramme de produit

40CH DWDM MUX DEMUX

spécification de produit

une fonction

Remarque

Numéro de canal optique

40 canaux, support C (C_Even), (C_odd)

Espacement des canaux

0.8nm (100 GHz)

Fréquence du canal

± 12.5 ghon

Précision de la longueur d'onde

≤0.05nm

Perte d'insertion des canaux

≤5.5db

-1db bande passante

≤0.34db

-3db bande passante

≤0.51db

Ratio d'isolation de canal adjacent

≥25db

Non adjacent Rapport d'isolation de canal

≥30DB

isolement total

≥23DB

platitude

≤1.5dB

perte de retour

≥45db

directivité

≥50DB

Numéro d'emplacement occupé

SUPPORT OTN1000 Châssis de série, Occupy 2 emplacement

interface optique

LC / UPC

étendre la fonction

Support C Bande (C_Even) 40 canal et (c_odd) 40 Channel via Interlatever s'étendre à 80 canaux

Consommation maximale

3W

MTBF

> 100000 les heures
