Câble DAC/AOC/AEC/ACC

(Fiberwdm Tous droits réservés)

Mots clés : DAC, AOC, AEC, ACC

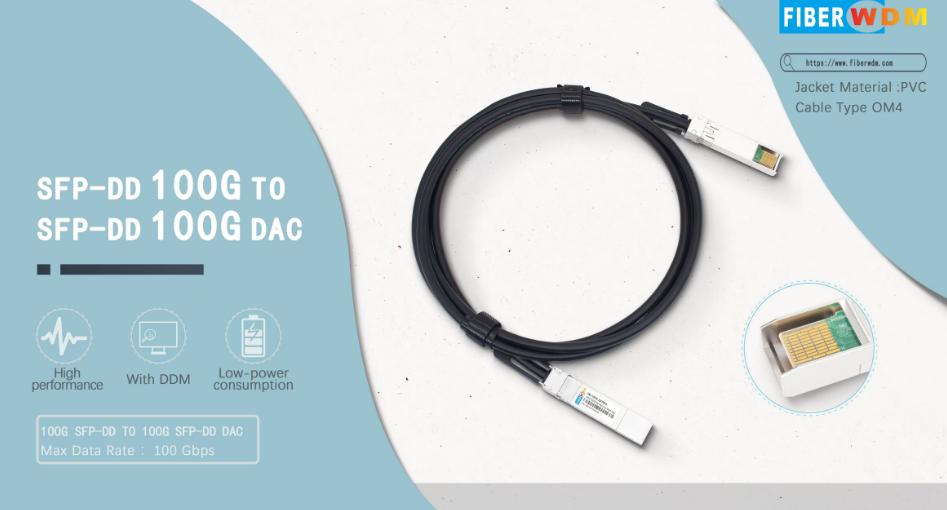

Câble DAC :

Le DAC, également appelé câble de connexion directe, est constitué d'un câble en cuivre

DAC n'inclut pas de module de conversion photoélectrique, faible coût. Dans les centres de données, les câbles en cuivre DAC sont généralement utilisés pour connecter les serveurs et les réseaux de stockage. Les câbles en cuivre DAC sont devenus la meilleure solution pour la transmission à courte distance. Les principaux scénarios d'application se concentrent sur les interconnexions dans la plage 5 m/10 m.

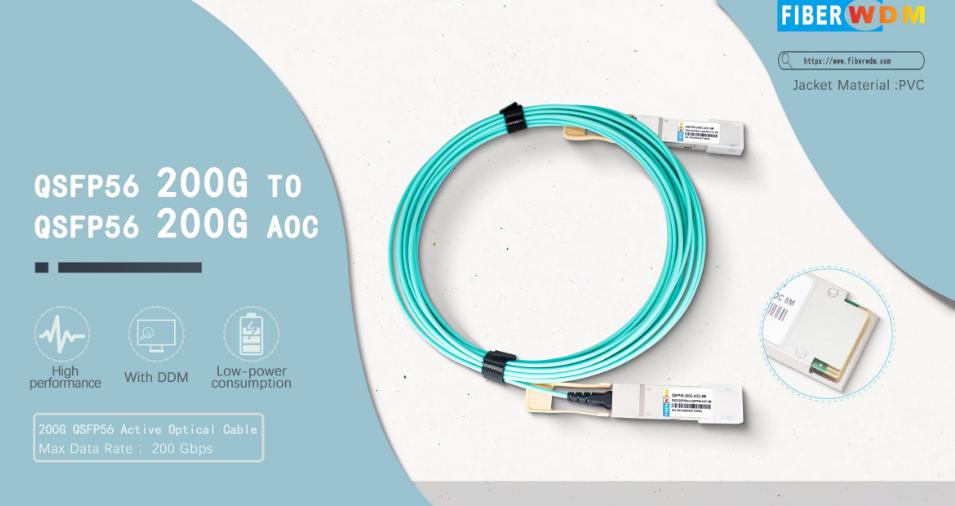

Câble AOC :

AOC est un câble optique actif. L'AOC se compose de deux modules aux deux extrémités, avec une section de connexion à fibre optique au milieu. Le module optique et le câble optique sont intégrés, et les modules optiques aux deux extrémités nécessitent des composants laser ;

AOC élimine la possibilité de contamination du port optique et améliore la fiabilité. Les coûts sont réduits en réduisant le nombre de composants optiques et en éliminant les fonctions DDM (surveillance de diagnostic numérique).

Avantages de l'AOC : taux de transmission élevé, longue distance, faible consommation d'énergie, léger et facile à utiliser, sans interférence électromagnétique. Ces avantages sont obtenus grâce à l'adoption de la transmission optique, qui surmonte les limitations de distance des câbles en cuivre DAC

Les câbles actifs AOC sont idéaux pour les centres de données IDC, le calcul haute performance HPC et les interconnexions de commutateurs InfiniBand.

Câble AEC et ACC

Avec l'augmentation de la vitesse et de la bande passante du centre de données, la distance de transmission du DAC est limitée. Lors du passage du 400G au 800G, la distance de transmission du DAC est réduite de 3 mètres à 2 mètres. Pour surmonter les problèmes de distance de transmission ainsi que de consommation d'énergie et de performances de transmission, des câbles actifs AEC et ACC ont été introduits

Câble électrique actif

Les câbles actifs AEC utilisent l'architecture de puce Retimer, qui non seulement amplifie et égalise les bornes Tx et Rx, mais remodèle également le signal aux bornes Rx.

Le câble actif AEC prend en charge des taux de transmission de 100G, 200G, 400G, 800G, les types de boîtiers comprenant QSFP56, QSFP112, OSFP, QSFP-DD, actuellement la plus longue distance de transmission allant jusqu'à 10 mètres, il dispose d'une fonction et d'un câble de correction d'erreur directe (FEC). fonction de resynchronisation. Garantit un signal entièrement équilibré avec un taux d’erreur binaire extrêmement faible. La distance de transmission du DAC passif en cuivre est limitée à la condition du débit NRZ 25G à canal unique, qui ne peut fournir qu'une couverture maximale de 5 mètres ; Le câble actif AEC présente l'avantage d'une faible consommation d'énergie et d'un faible coût ; Volume inférieur à celui du DAC ; Le câble actif AEC est principalement utilisé pour la connexion ToR et serveur ; En termes de convivialité, AEC et AOC sont relativement similaires, ils ont tous deux des puces actives intégrées, relativement intelligentes, donc la méthode d'utilisation est proche. Le DAC n'est qu'un fil de cuivre, ne peut pas être comparé ; AEC et AOC peuvent effectuer un traitement du signal pour obtenir une réception complète du signal, ils ne sont donc pas sensibles aux conditions externes ; Le DAC n'a aucune capacité de traitement du signal. D’ici l’ère 800G, la consommation électrique de l’AEC ne représentera que 1/3 de celle des modules optiques monomodes ;

Câble en cuivre actif

Le fil de cuivre actif AACC utilise l'architecture de puce Redriver et utilise l'égalisation CTLE pour ajuster le gain à l'extrémité Rx, étendant ainsi la distance de transmission à plusieurs mètres. Comparé au câble optique actif AOC et au module optique, le câble en cuivre actif ACC présente les avantages d'un faible coût, d'une faible consommation d'énergie, d'un faible changement de température et d'un protocole transparent, qui peut répondre aux besoins d'économie d'énergie et de contrôle des coûts des grands centres de données.

Le DAC/ACC/AEC présente plus d'avantages en termes de coûts que l'AOC car il ne nécessite pas de conversion photoélectrique. Les solutions ACC et AEC étendent la distance applicable des connecteurs de câbles en cuivre ; Le schéma AEC a une bande passante plus élevée que le schéma ACC, utilise une structure de puce de resynchronisation et a une fonction de mise en forme du signal à l'extrémité de réception. En raison de l'amplificateur de signal, la distance de transmission de l'ACC et de l'AEC actifs est plus longue que celle du DAC passif. ACC utilise l'architecture de la puce Redriver pour ajuster le gain à l'extrémité Rx via l'égalisation CTLE, qui ressemble davantage à un câble actif qui amplifie les signaux analogiques ; AEC utilise l'architecture de la puce retimer, qui peut non seulement amplifier et égaliser les terminaux Tx et Rx, mais également remodeler les signaux des terminaux Rx
