DCM- Dispersion Compensation Fiber Module
DCM - Module fibre à compensation de dispersion DCM - Module fibre à compensation de dispersion DCM - Module fibre à compensation de dispersion DCM - Module fibre à compensation de dispersion DCM - Module fibre à compensation de dispersion DCM - Module fibre à compensation de dispersion

DCM - Module fibre à compensation de dispersion

  • Faible perte d'insertion

  • Puissance de tolérance non linéaire élevée
  • Emballage très compact
  • Conformité ROHS
Renseignez-vous maintenant Télécharger
  • Détails du produit

DCM - Module fibre à compensation de dispersion


Module de compensation de dispersion (DCM) est conçu pour fixer la forme des signaux optiques qui sont déformés par la dispersion chromatique. Le composant principal du DCM est le DCF (Dispersion Compensation Fiber) avec une valeur de dispersion chromatique négative dans la plage de longueur d'onde comprise entre 1525 nm et 1565 nm. Le module offre un haut niveau de compensation tout en maintenant une faible perte d'insertion plate ainsi qu'une faible latence. Lorsqu'il est combiné avec EDFA et OEO de FIBERWDM, le DCM fournit une solution de transport longue distance simple, fiable et rentable, permettant aux signaux d'aller plus loin sans régénération.

Produit Pénal



Applications



Application dans le réseau interurbain longue distance ou le système DWDM


Caractéristiques


Paramètre

Unité

Valeur

mim

typique

max

Valeur de dispersion

10KM

ps/nm

-320

-318

-340

20KM

-336

-330

-346

40KM

-650

-670

-690

60KM

-970

-1000

-1030

80KM

-1300

-1340

-1380

100KM

-1630

-1680

-1730

120KM

-1950

-2010

-2070

Longueur d'onde centrale

nm

1550.12

Bande passante de réflexion (0,5 dB)

nm

0,4

Perte d'insertion

20KM

dB

3.5

40KM

5.2

60KM

6.8

80KM

8.0

100KM

9.5

120KM

11,5

PMD

ps

1,0

LPD

dB

0,5

Stabilité de la longueur d'onde

nm

0,07

Emballer

Module LGX

rack 1U


Informations sur le paquet

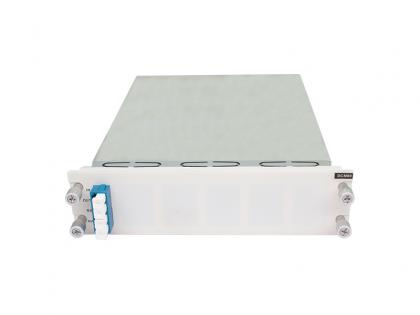

DCM LGX boxModule


DCM LGX boxModule

2-slot 1U rack, support plug in 2 DCM module

Rack 1U à 2 emplacements, prise en charge du module 2 DCM



Informations sur la commande



N° de produit

Description du produit

DCM-10KM

Boîtier LGX enfichable DCM 10KM LC/UPC

DCM-20KM

Boîtier LGX enfichable DCM 20KM LC/UPC

DCM-30KM

Boîtier LGX enfichable DCM 30KM LC/UPC

DCM-40KM

Boîtier LGX enfichable DCM 40KM LC/UPC

DCM-60KM

Boîtier LGX enfichable DCM 60KM LC/UPC

DCM-80KM

Boîtier LGX enfichable DCM 80KM LC/UPC

DCM-100KM

Boîtier LGX enfichable DCM 100KM LC/UPC

DCM-120KM

Boîtier LGX enfichable DCM 120KM LC/UPC

1U02-2LGX

Rack 19" 1U avec 2 emplacements pour boîtier LGX enfichable, 440*230*44mm

Vous souhaitez en savoir plus sur ce produit ?

ENVOYER UN Message
laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Produits connexes

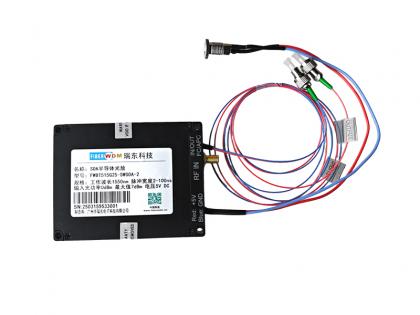

1550nm SOA Optical Pulse Modulation Module Module de modulation d'impulsions optiques SOA 1550 nm
