Division de la bande C et de la bande L dans WDM

(Fiberwdm Tous droits réservés)

Mots clés : WDM, bande C, bande L, bande O

Dans les communications optiques, une longueur d'onde de 1 260 à 1 620 nm est la plus adaptée à la transmission dans les fibres optiques.

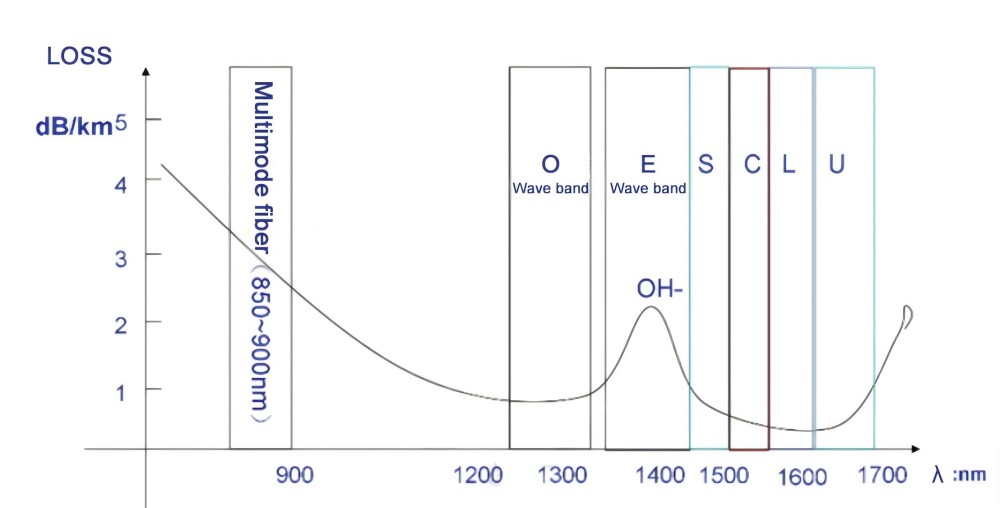

L'UIT-T divise les bandes de fréquences supérieures à 1 260 nm en bandes O, E, S, C, L et U

Type de bande de multiplexage par répartition en longueur d'onde WDM :

Bande O : La bande O est de 1 260 à 1 360 nm. En bande O, la distorsion du signal (due à la dispersion) est minime.

Bande E : bande E (bande de longueur d'onde étendue) 1360-1460 nm). La bande E est principalement utilisée comme extension de la bande O, mais a peu d'applications.

Bande S : bande S (bande d'ondes courtes), bande d'ondes courtes : 1460-1530 nm, perte inférieure à la bande O, la bande S est utilisée comme système PON (réseau optique passif).

Bande C : La bande C (Conventional Band) s'étend de 1530 nm à 1565 nm. La fibre optique présente la perte la plus faible dans la bande C, présente un plus grand avantage dans les systèmes de transmission longue distance et est couramment utilisée dans de nombreux systèmes de transmission optique métropolitains, longue distance, ultra longue distance et sous-marins combinés avec WDM et EDFA. technologie.

Bande L : la bande L (bande de longueur d'onde longue), 1 565-1 625 nm, est la deuxième bande de longueur d'onde à perte la plus faible, souvent utilisée lorsque la bande C est insuffisante pour répondre aux exigences de bande passante. Le système DWDM s'étend vers le haut jusqu'à la bande L.

Les deux fenêtres de transmission de la bande C et de la bande L ont la plus petite perte d'atténuation de transmission, de sorte que le signal lumineux dans le système DWDM est généralement choisi dans la bande C et la bande L.

En plus de la bande O vers la bande L, il existe deux autres bandes, à savoir la bande 850 nm et la bande U (bande ultra longue : 1625-1675 nm). La bande de 850 nm est la longueur d'onde dominante pour les systèmes de communication à fibres optiques multimodes, intégrant des VCsels (lasers à cavité verticale et à émission de surface). La bande U est principalement utilisée pour la surveillance du réseau.

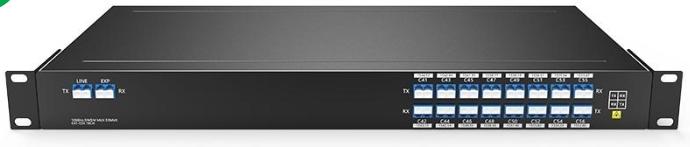

La technologie WDM peut être divisée en CWDM et DWDM selon différents modes de longueur d'onde. La plage de longueurs d'onde spécifiée par l'UIT pour le CWDM (ITU-T G.694.2) est comprise entre 1 271 et 1 611 nm ; Les canaux DWDM sont plus densément espacés et utilisent des fenêtres de transmission en bande C (1 530 nm-1 565 nm) et en bande L (1 570 nm-1 610 nm). Le WDM ordinaire utilise généralement des longueurs d'onde de 1 310 et 1 550 nm.
