Optical Line Protection (OLP)
Protection de ligne optique (OLP) Protection de ligne optique (OLP) Protection de ligne optique (OLP)

Protection de ligne optique (OLP)

Caractéristiques du produit



  • Prend en charge la protection de ligne optique pour les fibres monomodes et multimodes
  • Prend en charge les modes de protection bidirectionnelle à double fibre et bidirectionnelle à fibre unique.
  • Prend en charge les modes de protection 1+1 (double émetteur double récepteur) et 1:1 (sélection d'émetteur sélection de récepteur).
  • Large plage de surveillance de la puissance optique : de -50 dBm à +25 dBm.
  • Temps de commutation de protection de trajet optique court :
  • Prend en charge le contrôle local et à distance.
  • Prend en charge la plateforme de gestion de réseau unifiée basée sur SNMP. Comprend une interface en ligne de commande CLI (telnet et console), Web et NetView (interface graphique).
Renseignez-vous maintenant Télécharger
  • Détails du produit

Protection de ligne optique (OLP) FW6OLP



La carte de protection optique OLP est un système de protection développé par FIBERWDM pour la sauvegarde des lignes de fibres optiques. Elle adopte des modules de commutation automatique optique avancés et constitue un dispositif optique utilisé pour la commutation de chemins optiques primaire et secondaire dans le domaine de la communication par fibre optique. Elle peut identifier automatiquement l'état du signal des chemins optiques des systèmes primaire et secondaire et effectuer une commutation instantanée du chemin optique afin de garantir le fonctionnement normal du câble optique primaire en cas d'obstruction complète, améliorant ainsi la qualité de service du fournisseur de services. La carte de protection de ligne optique OLP est largement utilisée dans la protection primaire et secondaire de diverses lignes principales et dans les réseaux nécessitant diverses commutations de chemins optiques. Ses avantages résident dans l'utilisation directe des signaux optiques dans la ligne optique, sa taille compacte et sa rentabilité, ce qui la rend largement utilisée dans divers domaines de transmission optique.



Présentation du produit

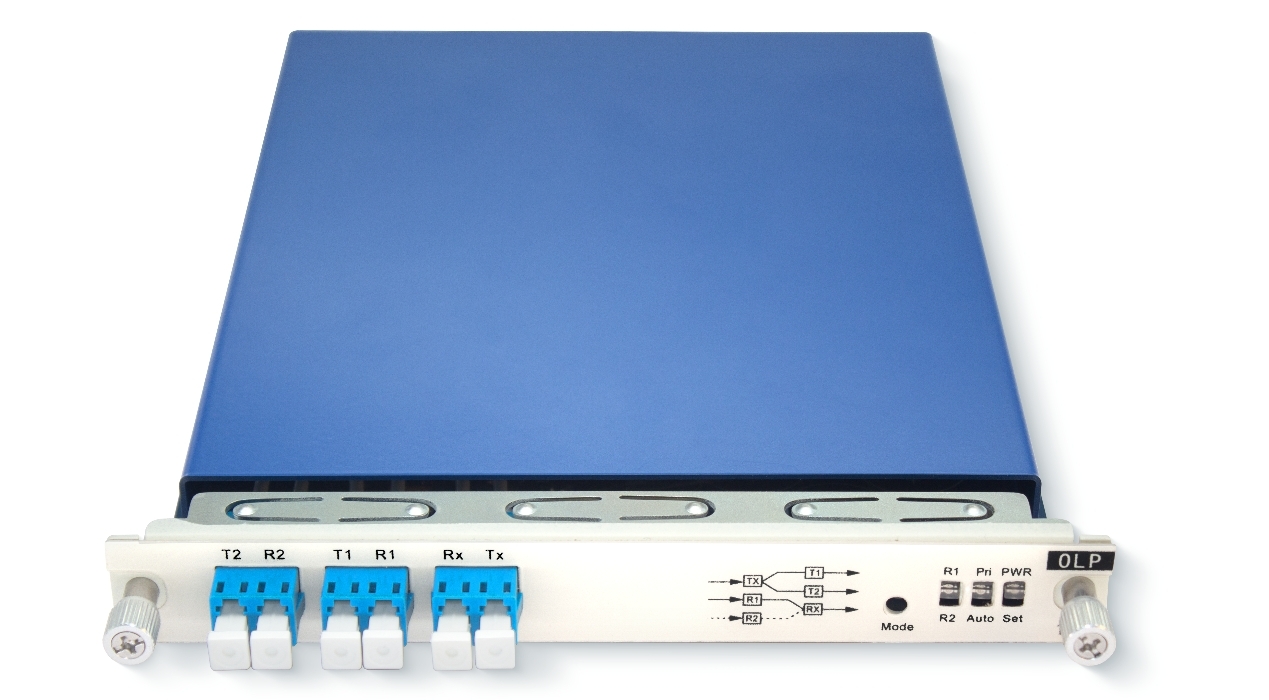

Figure 1 : Carte de protection optique OLP





Spécifications du produit



Paramètres

Spécifications

Plage de longueurs d'onde

1310±50nm et 1550±50nm

Détection de la plage de puissance optique

Tx

+25dBm~50dBm

Rx

+10dBm~-50dBm

Perte d'insertion

Protection 1+1

Extrémité émettrice

≤4,0 dB

Extrémité réceptrice

≤1,5 dB

Protection 1:1

≤1,5 dB

Précision de mesure de la puissance optique

≤0,5 dB（+20 dBm~-50 dBm）

≤1,0 dB（-40 dBm~-50 dBm）

Résolution de la puissance optique

≤0,01 dB

Pertes dépendant de la longueur d'onde

≤0,25 dB

Pertes dépendant de la polarisation

≤0,1 dB

Temps de commutation

≤20 ms

Affaiblissement de réflexion

≥45 dB

Diaphonie

≥55 dB

Gestion du réseau

NetView, Web

Dimensions de la carte

156 (L) × 20 (H) × 225 (P) (mm)

Environnement

Exigence

Température de fonctionnement

-10 °C à 50 °C

Température de stockage

-40 °C à 80 °C

Humidité relative

5 % à 95 % (sans condensation)

Conformité aux normes de sécurité et CEM

Normes FCC, UL, CE, TUV, CSA

Consommation électrique





Informations de commande



Réf. de pièce

Spécifications

FW6OLPA

Carte OLP, protection de ligne optique 1+1 LC/UPC, double fibre utilisée dans la série FW6600, occupe un emplacement

FW6OLPB

Carte OLP, protection de ligne optique 1:1 LC/UPC, double fibre utilisée dans la série FW6600, occupe un emplacement

FW6OLPABD

Carte OLP, protection de ligne optique 1+1 LC/UPC, bidirectionnelle, utilisée dans la série FW6600, occupe un emplacement
