Le multiplexeur/démultiplexeur DWDM en bande O à 8 canaux (16 longueurs d'onde) sur fibre unique, conçu par FIBERWDM, est un dispositif DWDM entièrement passif. Il supporte de faibles pertes d'insertion (ports de longueur d'onde < 4,8 dB). Les longueurs d'onde utilisées sont 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45/1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm, permettant la transmission de 8 canaux sur une seule fibre.

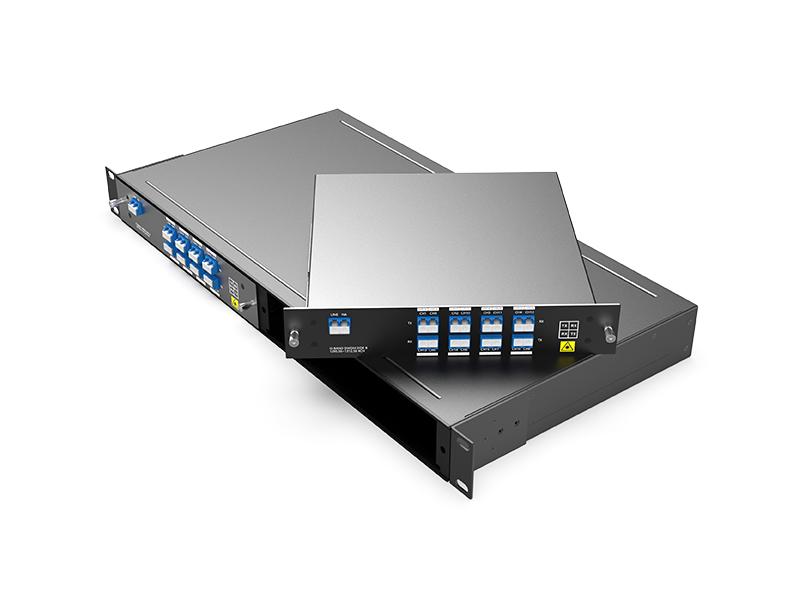

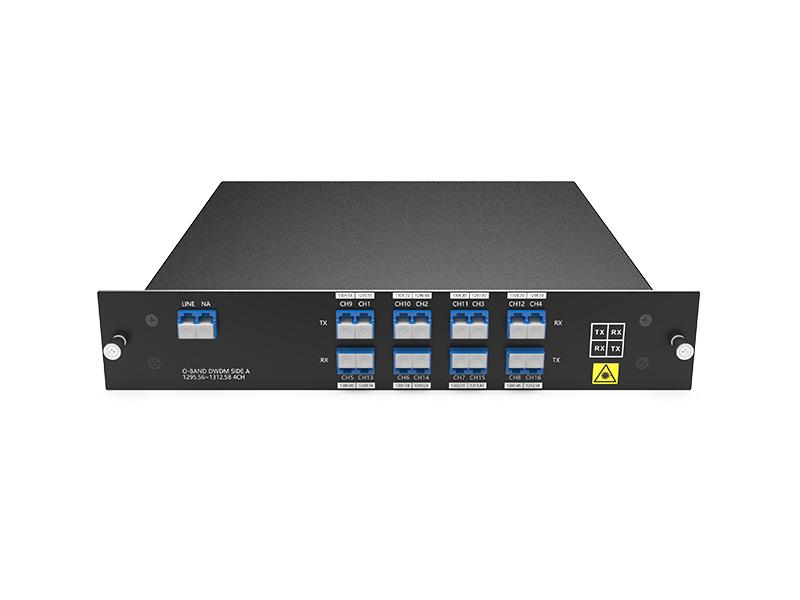

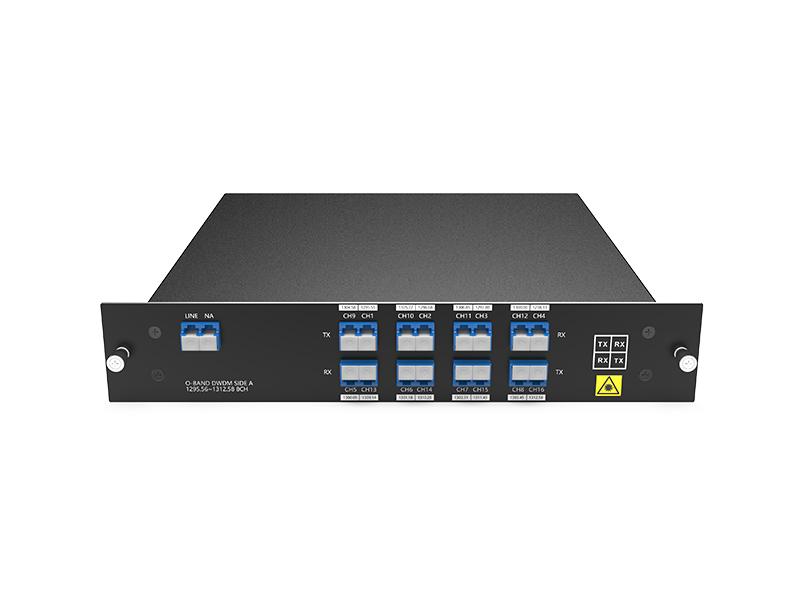

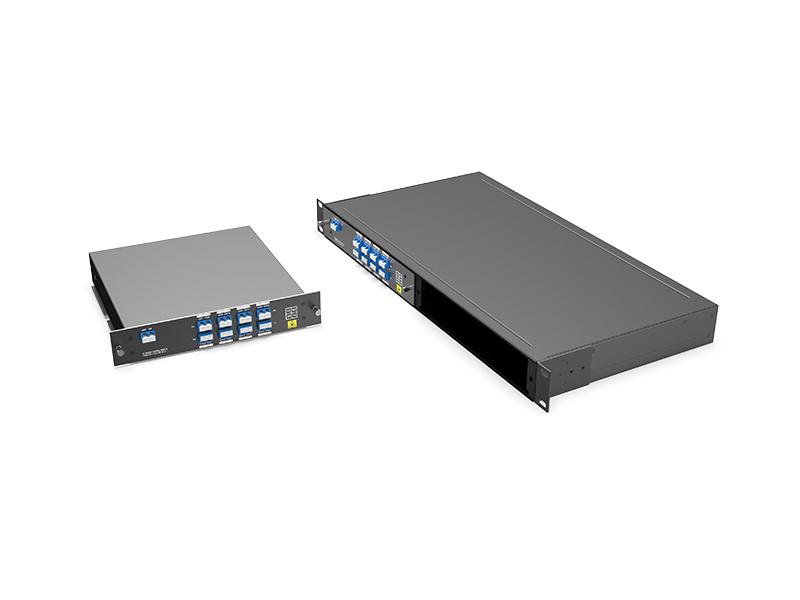

Boîtier LGX monofibre 8 canaux (16 ondes) bande O DWDM, LC/UPC,

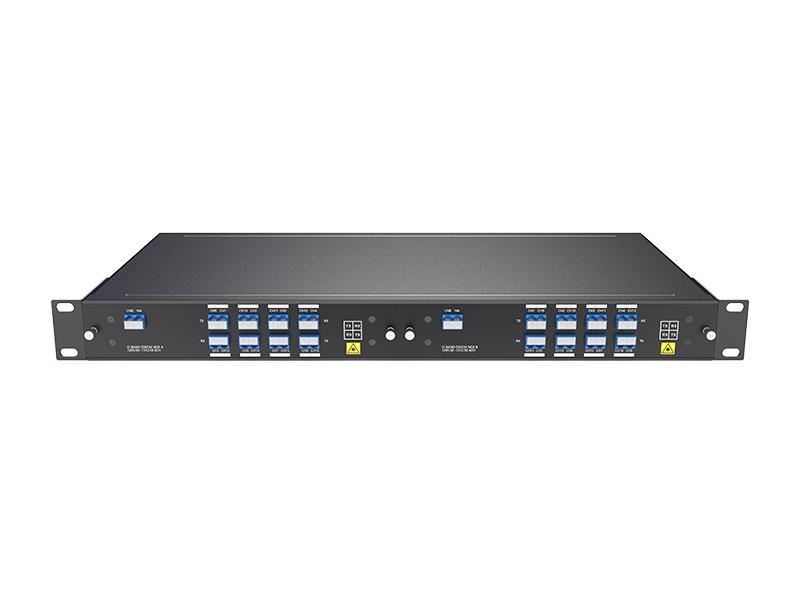

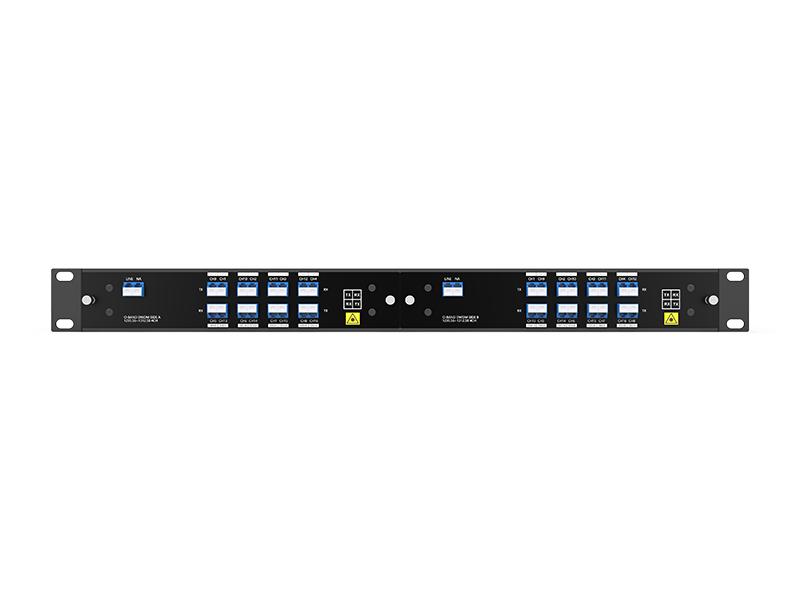

et rack 1U à 2 emplacements

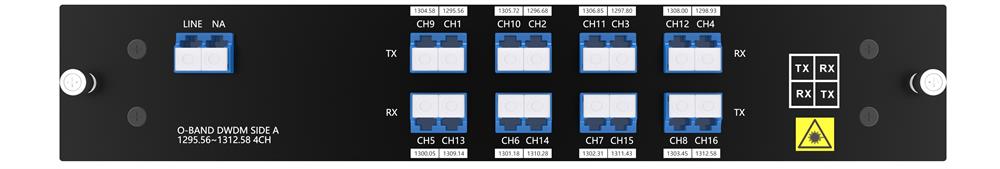

Panneau de produit

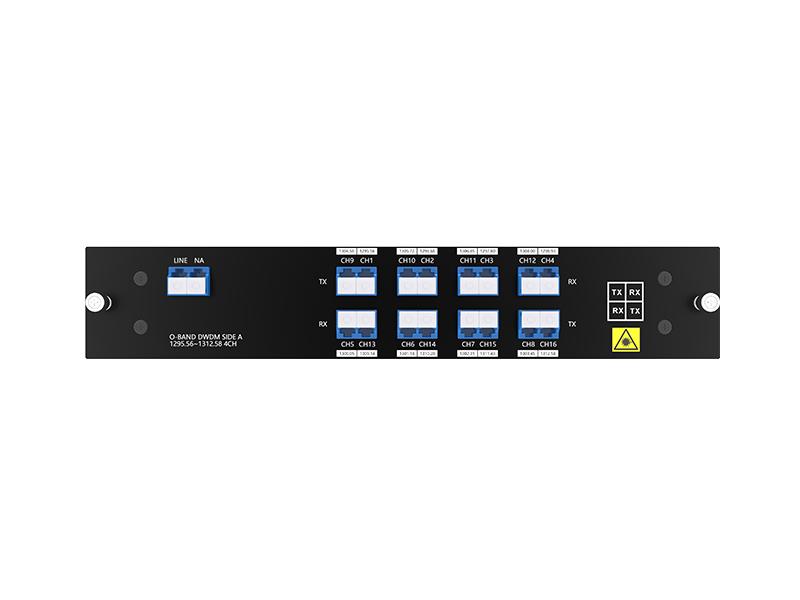

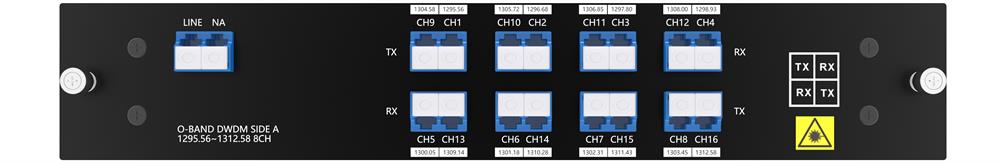

Récepteur à fibre unique DWDM en bande O 8 canaux (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm)
TX ( 1304,58/1305,72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm) Face A

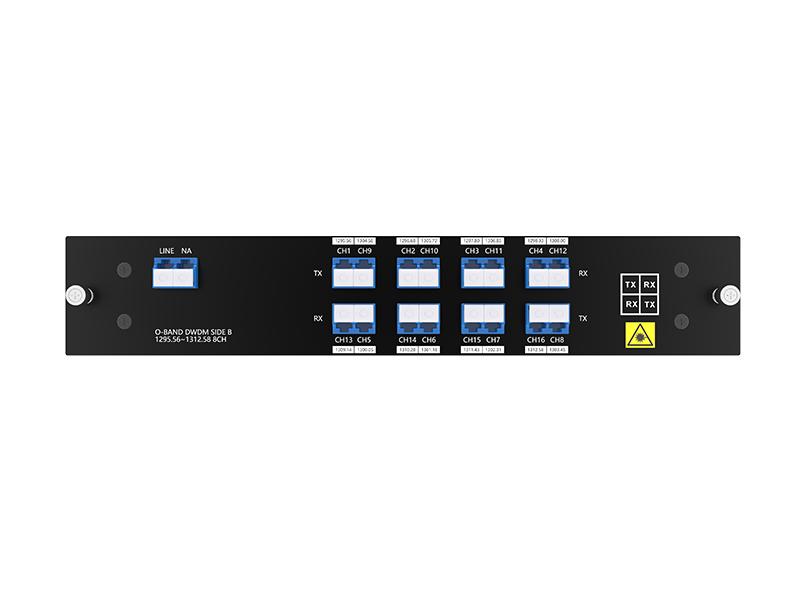

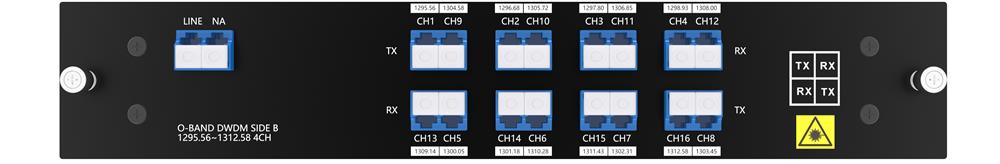

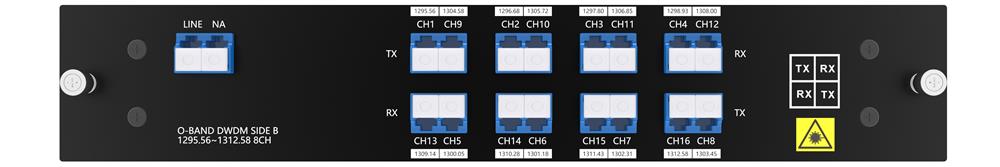

Récepteur à fibre unique DWDM en bande O 8 canaux (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm)
TX ( 1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm) Côté B

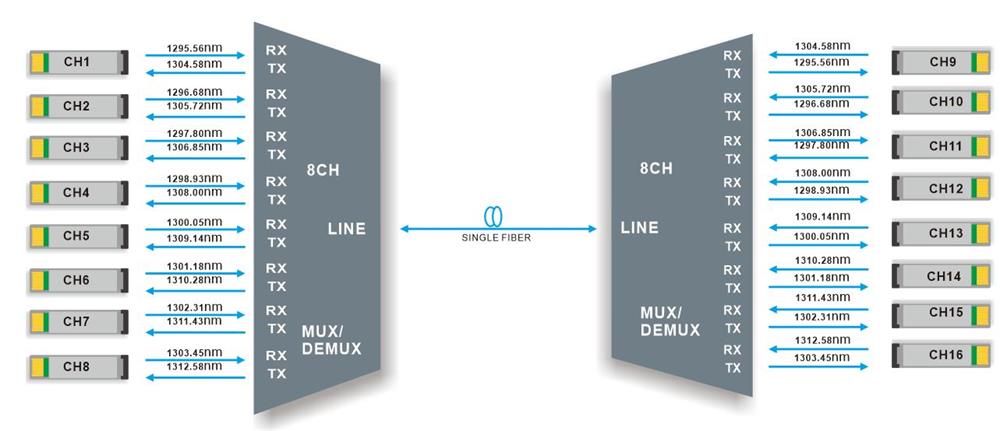

Ligne de liaison
Transmission par fibre unique DWDM en bande O à 8 canaux
Multiplexeur/démultiplexeur DWDM en bande O à 8 canaux, prend en charge 8 canaux de transformation différents sur une seule fibre optique pour la transmission point à point.
Elle fonctionne dans les secteurs de la diffusion et de la télévision, des centres de données d'entreprise, de la finance, du gouvernement, du cloud, des données massives et autres industries.
Spécifications du produit
| Longueur d'onde de travail | 1295.56/1296.68/1297.80/1298.93/1300.05/1301.18/1302.31/1303.45/1304.58/1305.72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58nm | Longueur d'onde de fonctionnement | 1260~1360 nm |
| Bande passante du canal | ±0,11 nm | Technologie | Filtre à couche mince (TFF) |
| Perte d'insertion | ≤ 4,8 dB | Sensibilité à la température des pertes d'insertion | ≤ 0,5 dB |
| Perte de retour | ≥ 45 dB | Directivité | ≥ 45 dB |
|
Dispersion du mode de polarisation |
≤ 0,2 ps | Perte dépendante de la polarisation | ≤ 0,2 dB |
| Isolation des canaux |
Adjacent ≥25dB
Non adjacent ≥ 35 dB |
Température |
Température de fonctionnement : -40 à 85 °C Conservation : -40 à 85 °C |
| Poids net |
Boîte LGX : 0,5 kg Rack 2 emplacements 1U : 1,5 kg |

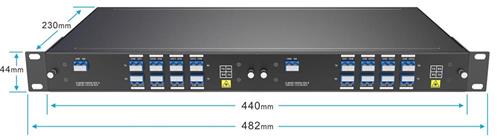

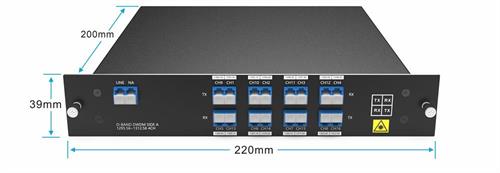

Dimensions (H x L x P) |
Boîte LGX : 220 x 200 x 39 mm Rack 1U : 44 x 440 x 230 mm |
Remarque : Spécifié avec des connecteurs.
Informations sur l'emballage
Boîtier rack 1U à 2 emplacements pour LGX BOX
Informations sur la commande
| Numéro de produit | Description du produit |
| OMD16-LGX01-1310A |
MUX/DEMUX DWDM BANDE O 8CH 16 ondes RX (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm) TX ( 1304,58/1305,72/ 1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm) , Fibre unique, LC/UPC , Boîtier LGX, Face A |
| ODD16-LGX01-1310B |
Récepteur multiplexeur/démultiplexeur DWDM bande O 8 canaux 16 ondes (1304,58/1305,72/1306,85/1308,00/1309,14/1310,28/1311,43/1312,58 nm) Émetteur (1295,56/1296,68/1297,80/1298,93/1300,05/1301,18/1302,31/1303,45 nm), fibre unique, LC/UPC, boîtier LGX, côté B |
| 1U02-2LGX | Rack 19 pouces 1U avec 2 emplacements pour boîtier LGX enfichable, 440 x 230 x 44 mm |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
