Caractéristiques:

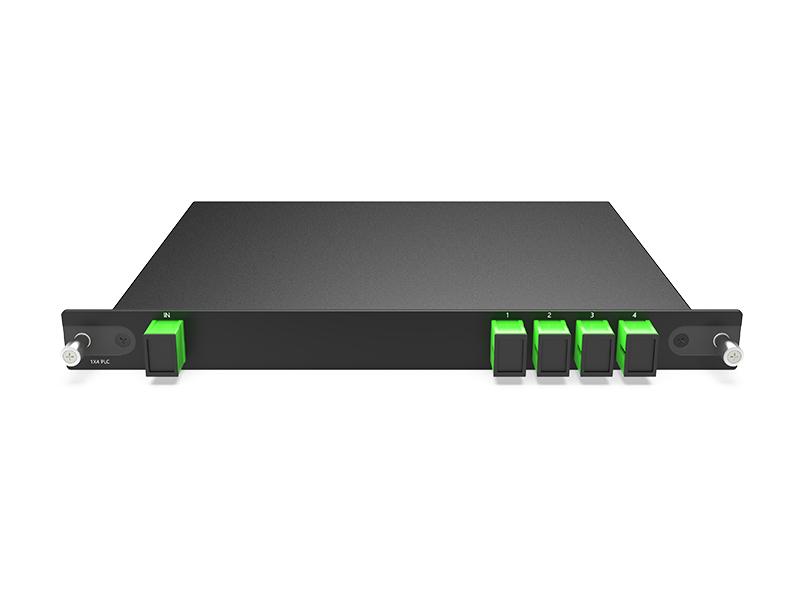

Répartiteur PLC 1X4 SC/APC enfichable LGX Box 215*150*20 mm
Les PLC de Fiberwdm sont développés à partir d'un procédé unique de guide d'ondes en verre de silice, avec des fibres optiques alignées avec précision et intégrées dans un boîtier miniature. Ils offrent une solution de distribution de lumière économique, compacte et très fiable. Ces dispositifs PLC présentent des performances élevées : faibles pertes d'insertion, faible PDL, forte atténuation et excellente uniformité sur une large plage de longueurs d'onde (de 1260 nm à 1620 nm) et fonctionnent à des températures allant de -40 °C à +85 °C. Ils sont disponibles en configurations standard 1 × 4, 1 × 8, 1 × 16 et 1 × 32, ainsi qu'en structures personnalisées 2 × 8, 2 × 16, 2 × 32 et 2 × 64.
Produit
Boîtier LGX enfichable SC/APC 1*4, dimensions : 215 × 150 × 20 mm
Caractéristiques:
Applications
Conformité
Spécifications de l'automate programmable 1*N
| Configuration des ports | 1×2 | 1×4 | 1×8 | 1×16 | |
| Type de fibre | SMF-28e ou spécifié par le client | ||||
| Longueur d'onde de fonctionnement (nm) | 1260～1650 | ||||
| Perte d'insertion | Typique | 3.7 | 6.8 | 10.0 | 13.0 |
| Max | 4.0 | 7.2 | 10,5 | 13,5 | |
| Uniformité de perte (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 |
| Perte de retour (dB) | Min | 50 | 50 | 50 | 50 |
| Perte dépendante de la polarisation (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 |
| Directivité (dB) | Min | 55 | 55 | 55 | 55 |
| Perte en fonction de la longueur d'onde (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 |
|
Perte dépendante de la température (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Température de fonctionnement (°C) | -40~85 | ||||
| Température de stockage (°C) | -40~85 | ||||
| Dimensions de l'emballage LGX (mm) | 215*150*20 mm | ||||
| Kit de montage en rack 19 pouces (mm) | 1U, 440*160*44 | ||||
Remarques : 1. Spécifications sans connecteurs de fibre.
2. Test de température ambiante.
Spécifications de l'automate programmable 2*N
| Configuration des ports | 2×2 | 2×4 | 2×8 | 2×16 | |
| Type de fibre | SMF-28e ou spécifié par le client | ||||
| Longueur d'onde de fonctionnement (nm) | 1260～1650 | ||||
| Perte d'insertion | Typique | 3.8 | 7.4 | 10.8 | 14.2 |
| Max | 4.2 | 7.8 | 11.2 | 14.6 | |
| Uniformité de perte (dB) | Max | 1.0 | 1.4 | 1.5 | 2.0 |
| Perte de retour (dB) | Min | 50 | 50 | 50 | 50 |
| Perte dépendante de la polarisation (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 |
| Directivité (dB) | Min | 55 | 55 | 55 | 55 |
| Perte en fonction de la longueur d'onde (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 |
|
Perte dépendante de la température (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Température de fonctionnement (°C) | -40~85 | ||||
| Température de stockage (°C) | -40~85 | ||||
| Dimensions de l'emballage (mm) | 215*150*20 mm | ||||
| Kit de montage en rack 19 pouces (mm) | 1U, 440*160*44 | ||||
Remarques : 1. Spécifications sans connecteurs de fibre.
2. Test de température ambiante.
Colis (mm)

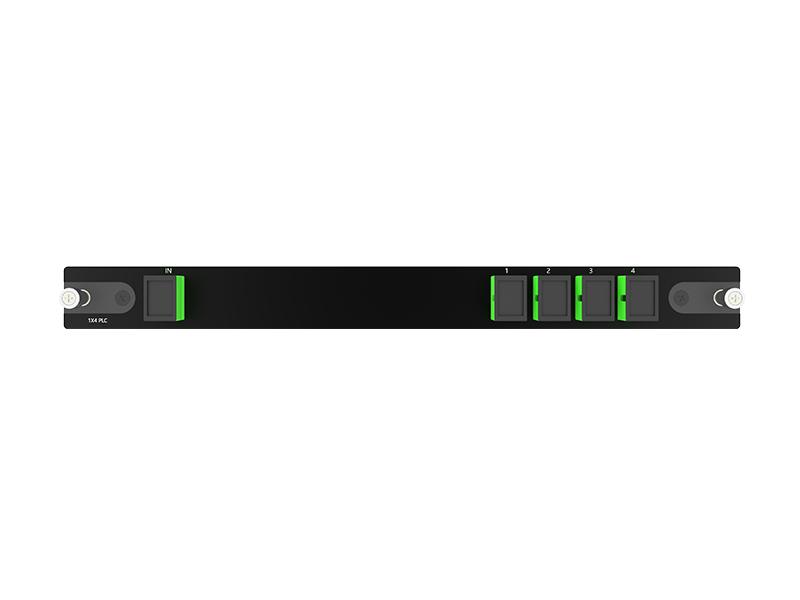

Boîtier d'enfichage PLC LGX 215*150*20 mm

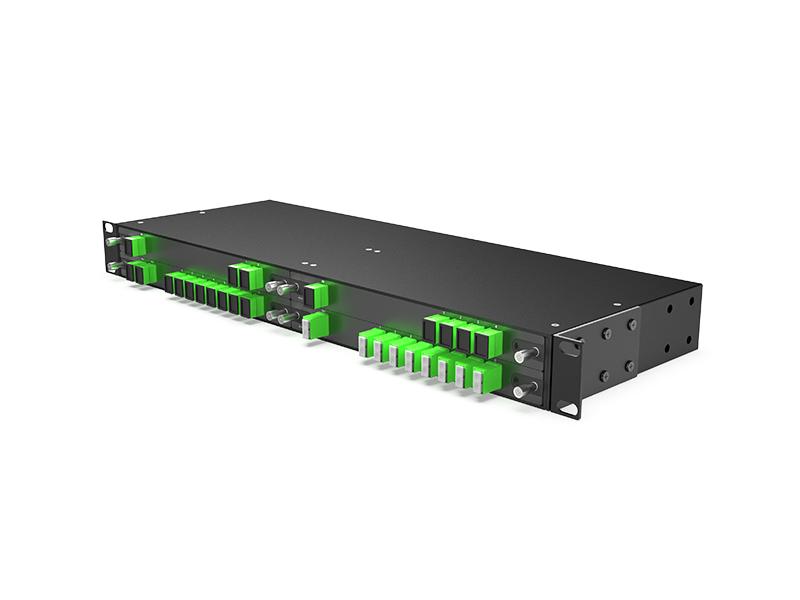

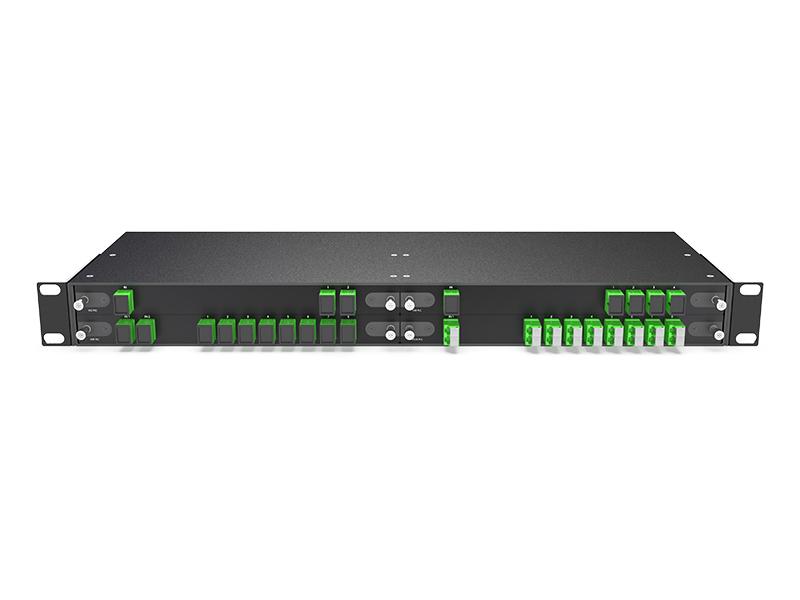

Rack 4 emplacements 1U pour LGX BOX
Informations sur la commande
| Numéro de pièce | Caractéristiques |
| 1P4-LGX02A | Boîtier LGX enfichable 1x4 PLC SC/APC 215*150*20 mm |
FAQ
Q : Que sont les indicateurs de perte de retour et de directivité ?
A : La perte de retour minimale est de 50 dB et la directivité minimale de 55 dB, ce qui réduit efficacement les interférences dues à la réflexion du signal optique et garantit la qualité de la transmission.
Q : Quelle est la politique de garantie après-vente pour ce répartiteur PLC ?
A: Notre entreprise offre une garantie de remplacement de 3 mois, une garantie de 3 ans et un service de maintenance à vie.
