Module répartiteur PLC LGX

Caractéristiques:

  • Conception compacte
  • Faible perte d'insertion et faible PDL
  • Haute fiabilité
  • Nombre élevé de canaux
  • Large gamme de longueurs d'onde
  • Large plage de températures de fonctionnement
  • Emballage et configuration personnalisés
Renseignez-vous maintenant Télécharger
  • Détails du produit

Module répartiteur PLC LGX

Les PLC de Fiberwdm sont développés à partir d'un procédé unique de guide d'ondes en verre de silice, avec des fibres optiques alignées avec précision et fiabilité, le tout dans un boîtier miniature. Ils offrent une solution de distribution de lumière économique, compacte et très fiable. Ces dispositifs PLC présentent des performances élevées en termes de faibles pertes d'insertion, de faible PDL, de forte atténuation et d'excellente uniformité sur une large plage de longueurs d'onde (de 1260 nm à 1620 nm) et fonctionnent à des températures allant de -40 °C à +85 °C. Ils sont disponibles en configurations standard 1 × 4, 1 × 8, 1 × 16 et 1 × 32, ainsi qu'en structures personnalisées 2 × 8, 2 × 16, 2 × 32 et 2 × 64.

Produit

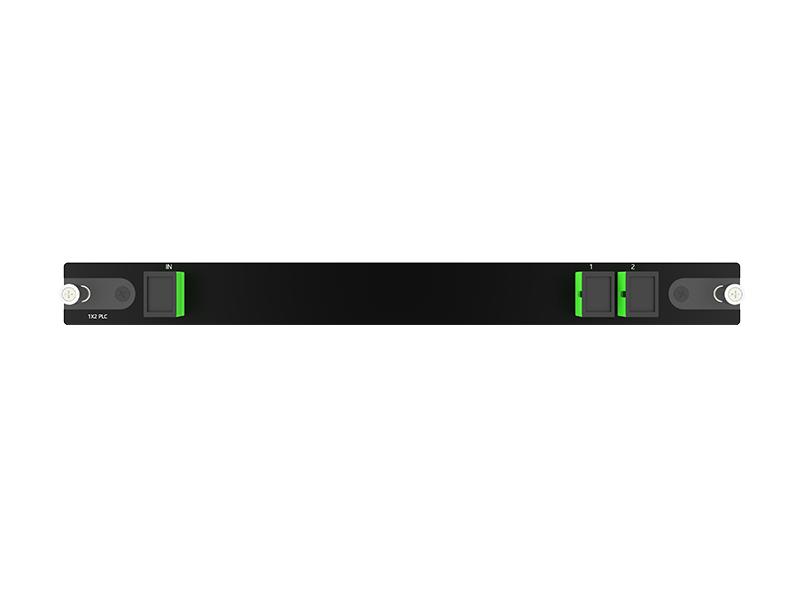

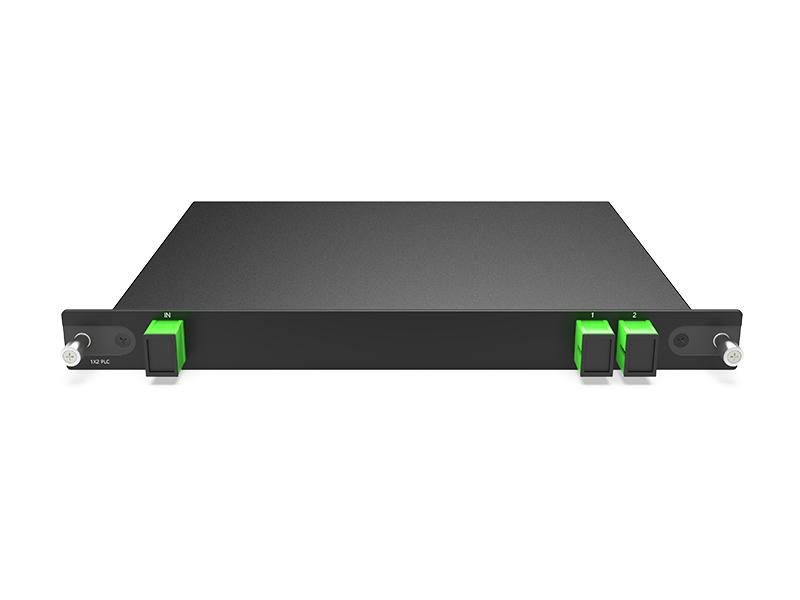

1*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

Boîtier LGX enfichable 1*2 PLC SC/APC 215*150*20 mm

1*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

Boîtier LGX enfichable SC/APC 1*4, dimensions : 215 × 150 × 20 mm

1*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

Boîtier LGX enfichable SC/APC 1*8, dimensions : 215 × 150 × 20 mm

1*16 PLC LC/APC Plug-in LGX Box 215*150*20MM Boîtier LGX 1*16 PLC LC/APC enfichable 215*150*20 mm

2*2 PLC SC/APC Plug-in LGX Box 215*150*20MM

Boîtier LGX 2x2 PLC SC/APC enfichable 215x150x20 mm

2*4 PLC SC/APC Plug-in LGX Box 215*150*20MM

Boîtier LGX 2*4 PLC SC/APC enfichable 215*150*20 mm

2*8 PLC SC/APC Plug-in LGX Box 215*150*20MM

Boîtier LGX enfichable 2*8 PLC SC/APC 215*150*20 mm

2*16 PLC LC/APC Plug-in LGX Box 215*150*20MM

Boîtier LGX 2*16 PLC LC/APC enfichable 215*150*20 mm

Caractéristiques:

  • Conception compacte
  • Faible perte d'insertion et faible PDL
  • Haute fiabilité
  • Nombre élevé de canaux
  • Large gamme de longueurs d'onde
  • Large plage de températures de fonctionnement
  • Emballage et configuration personnalisés

Applications

  • Systèmes FTTx
  • Réseaux LAN, WAN et métropolitains
  • Réseaux optiques passifs analogiques/numériques
  • Réseaux de télévision par câble
  • Autres applications dans les systèmes à fibres optiques

Conformité

  • Telcordia GR-1209-CORE
  • Telcordia GR-1221-CORE

Spécifications de l'automate programmable 1*N

Configuration des ports 1×2 1×4 1×8 1×16
Type de fibre SMF-28e ou spécifié par le client
Longueur d'onde de fonctionnement (nm) 1260～1650
Perte d'insertion Typique 3.7 6.8 10.0 13.0
Max 4.0 7.2 10,5 13,5
Uniformité de perte (dB) Max 0,4 0,6 0,8 1.2
Perte de retour (dB) Min 50 50 50 50
Perte dépendante de la polarisation (dB) Max 0,2 0,2 0,3 0,3
Directivité (dB) Min 55 55 55 55
Perte en fonction de la longueur d'onde (dB) Max 0,3 0,3 0,3 0,5

Perte dépendante de la température

(-40～85°C) (dB) 		Max 0,5 0,5 0,5 0,8
Température de fonctionnement (°C) -40~85
Température de stockage (°C) -40~85
Dimensions de l'emballage LGX (mm) 215*150*20 mm
Kit de montage en rack 19 pouces (mm) 1U, 440*160*44

Remarques : 1. Spécifications sans connecteurs de fibre.

2. Test de température ambiante.

Spécifications de l'automate programmable 2*N

Configuration des ports 2×2 2×4 2×8 2×16
Type de fibre SMF-28e ou spécifié par le client
Longueur d'onde de fonctionnement (nm) 1260～1650
Perte d'insertion Typique 3.8 7.4 10.8 14.2
Max 4.2 7.8 11.2 14.6
Uniformité de perte (dB) Max 1.0 1.4 1.5 2.0
Perte de retour (dB) Min 50 50 50 50
Perte dépendante de la polarisation (dB) Max 0,2 0,2 0,4 0,4
Directivité (dB) Min 55 55 55 55
Perte en fonction de la longueur d'onde (dB) Max 0,8 0,8 0,8 0,8

Perte dépendante de la température

(-40～85°C) (dB) 		Max 0,5 0,5 0,5 0,8
Température de fonctionnement (°C) -40~85
Température de stockage (°C) -40~85
Dimensions de l'emballage (mm) 215*150*20 mm
Kit de montage en rack 19 pouces (mm) 1U, 440*160*44

Remarques : 1. Spécifications sans connecteurs de fibre.

2. Test de température ambiante.

Colis (mm)

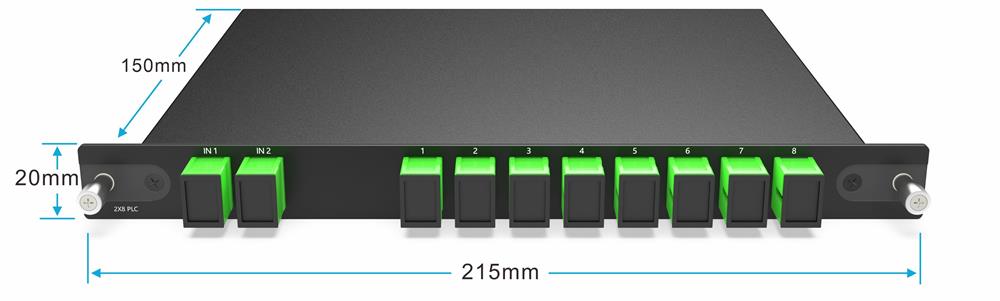

PLC Plug-in LGX Box

Boîtier d'enfichage PLC LGX 215*150*20 mm

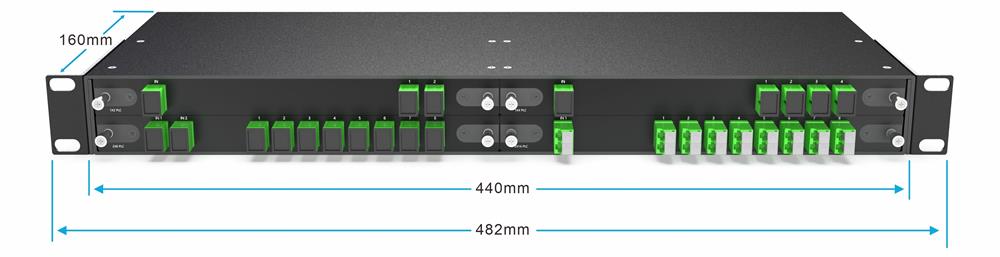

4-Slot 1U Rack for LGX BOX

Rack 4 emplacements 1U pour LGX BOX

Informations sur la commande

Numéro de pièce Caractéristiques
1P2-LGX02A Boîtier LGX 1x2 PLC SC/APC enfichable 215*150*20 mm
1P4-LGX02A Boîtier LGX enfichable 1x4 PLC SC/APC 215*150*20 mm
1P8-LGX02A Boîtier LGX enfichable 1x8 PLC SC/APC 215*150*20 mm
1P16-LGX01A Boîtier LGX 1x16 PLC LC/APC enfichable 215*150*20 mm
2P2-LGX02A Boîtier LGX 2x2 PLC SC/APC enfichable 215*150*20 mm
2P4-LGX02A Boîtier LGX 2x4 PLC SC/APC enfichable 215*150*20 mm
2P8-LGX02A Boîtier LGX 2x8 PLC SC/APC enfichable 215*150*20 mm
2P16-LGX01A Boîtier LGX enfichable LC/APC 2x16, dimensions : 215 × 150 × 20 mm
1U02-4LGX Rack 19 pouces 1U avec 4 emplacements pour boîtier LGX enfichable, 440 x 160 x 44 mm
