Les PLC de Fiberwdm sont développés à partir d'un procédé unique de guide d'ondes en verre de silice, avec des fibres optiques alignées avec précision et fiabilité, le tout dans un boîtier miniature. Ils offrent une solution de distribution de lumière économique, compacte et très fiable. Ces dispositifs PLC présentent des performances élevées en termes de faibles pertes d'insertion, de faible PDL, de forte atténuation et d'excellente uniformité sur une large plage de longueurs d'onde (de 1260 nm à 1620 nm) et fonctionnent à des températures allant de -40 °C à +85 °C. Ils sont disponibles en configurations standard 1 × 4, 1 × 8, 1 × 16 et 1 × 32, ainsi qu'en structures personnalisées 2 × 8, 2 × 16, 2 × 32 et 2 × 64.

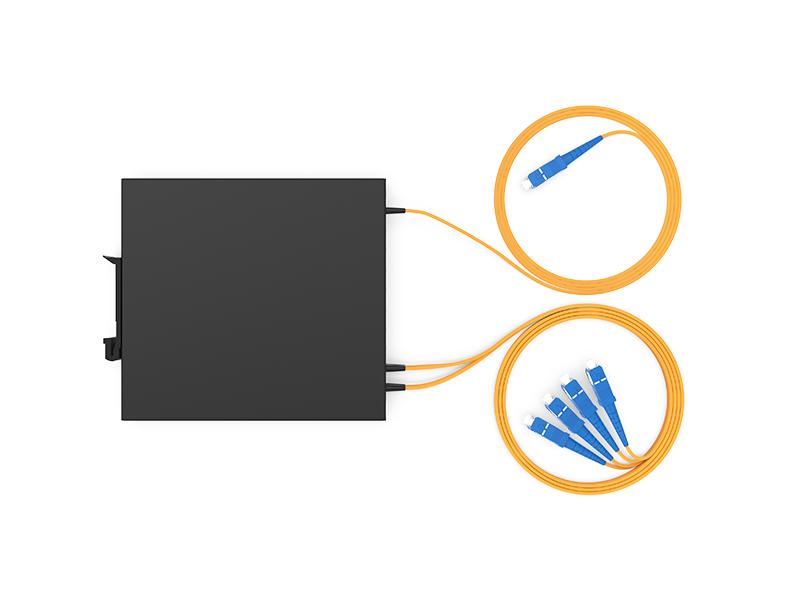

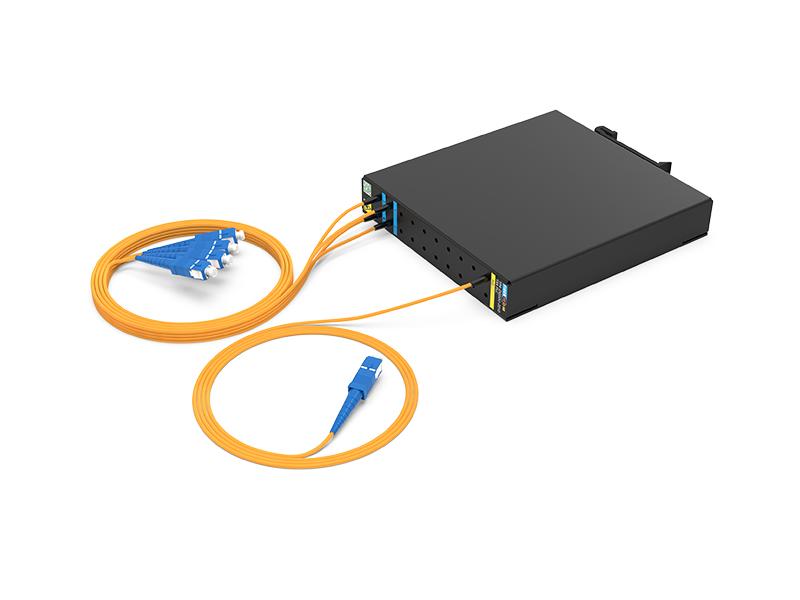

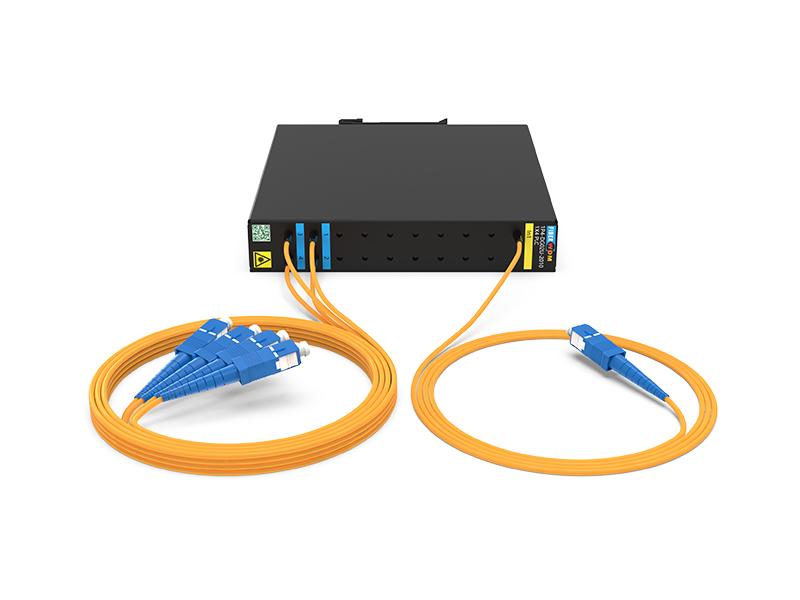

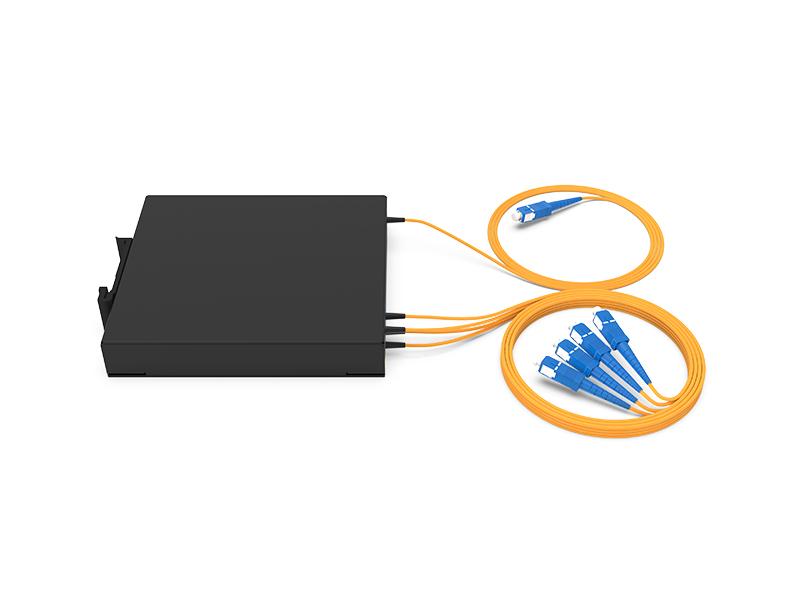

Boîtier de montage DIN pour 1x4 PLC SC/UPC 2,0 mm 1,0 m Fibre 120 x 110 x 20 mm
Produit
Boîtier de montage DIN 1*4 PLC SC/UPC 120*110*20 mm
Caractéristiques:
Applications
Conformité
Spécifications de l'automate programmable 1*N
| Configuration des ports | 1×2 | 1×4 | 1×8 | 1×16 | |
| Type de fibre | SMF-28e ou spécifié par le client | ||||
| Longueur d'onde de fonctionnement (nm) | 1260～1650 | ||||
| Perte d'insertion | Typique | 3.7 | 6.8 | 10.0 | 13.0 |
| Max | 4.0 | 7.2 | 10,5 | 13,5 | |
| Uniformité de perte (dB) | Max | 0,4 | 0,6 | 0,8 | 1.2 |
| Perte de retour (dB) | Min | 50 | 50 | 50 | 50 |
| Perte dépendante de la polarisation (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 |
| Directivité (dB) | Min | 55 | 55 | 55 | 55 |
| Perte en fonction de la longueur d'onde (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 |
|
Perte en fonction de la température (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Connecteur | SC/UPC ou autres | ||||
| Température de fonctionnement (°C) | -40~85 | ||||
| Température de stockage (°C) | -40~85 | ||||
| Dimensions de l'emballage (mm) | 120*110*20 mm | ||||
Remarques : 1. Spécifications sans connecteurs de fibre.
2. Test de température ambiante.
Spécifications de l'automate programmable 2*N
| Configuration des ports | 2×2 | 2×4 | 2×8 | 2×16 | |
| Type de fibre | SMF-28e ou spécifié par le client | ||||
| Longueur d'onde de fonctionnement (nm) | 1260～1650 | ||||
| Perte d'insertion | Typique | 3.8 | 7.4 | 10.8 | 14.2 |
| Max | 4.2 | 7.8 | 11.2 | 14.6 | |
| Uniformité de perte (dB) | Max | 1.0 | 1.4 | 1.5 | 2.0 |
| Perte de retour (dB) | Min | 50 | 50 | 50 | 50 |
| Perte dépendante de la polarisation (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 |
| Directivité (dB) | Min | 55 | 55 | 55 | 55 |
| Perte en fonction de la longueur d'onde (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 |
|
Perte en fonction de la température (-40～85°C) (dB) |
Max | 0,5 | 0,5 | 0,5 | 0,8 |
| Connecteur | SC/UPC ou autres | ||||
| Température de fonctionnement (°C) | -40~85 | ||||
| Température de stockage (°C) | -40~85 | ||||
| Dimensions de l'emballage (mm) | 120*110*20 mm | ||||
Remarques : 1. Spécifications sans connecteurs de fibre.
2. Test de température ambiante.

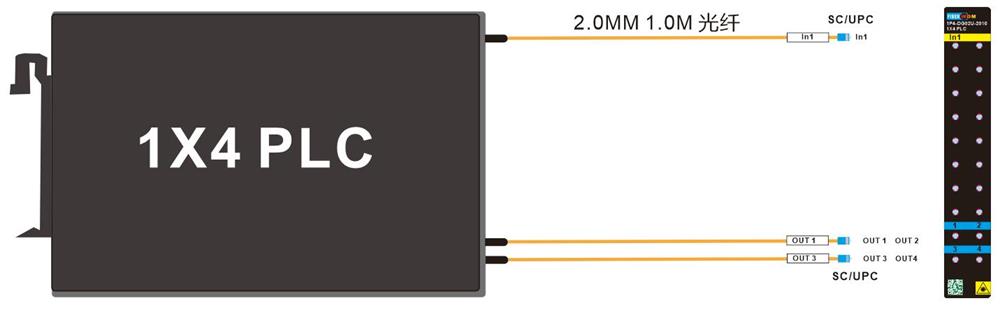

Colis (mm)
Informations sur la commande
| Numéro de pièce | Caractéristiques |
| 1P4-DG02U-2010 | Boîtier de montage DIN pour 1x4 PLC SC/UPC 2,0 mm 1,0 m Fibre 120 x 110 x 20 mm |
