Commutateur optique 24 canaux 1 × 2

Le commutateur optique monté en rack se compose de 24 commutateurs optiques 1 X 2, permettant de contrôler la commutation de 24 canaux de fibre optique 1 X 2. L'appareil est équipé d'une interface de communication Ethernet RJ45 et TYPE-C, permettant un contrôle via des commandes ou des touches. Il joue un rôle crucial dans diverses applications de communication optique, notamment la surveillance optique multicanal dans les systèmes de transmission optique, la commutation automatique de source/détecteur multi-lumière LAN et les systèmes de surveillance dynamique pour les capteurs optiques. De plus, il est utilisé pour tester les fibres optiques, les appareils, les réseaux, les câbles d'ingénierie sur le terrain ainsi que pour l'installation et le réglage des appareils optiques.

  • Les détails du produit

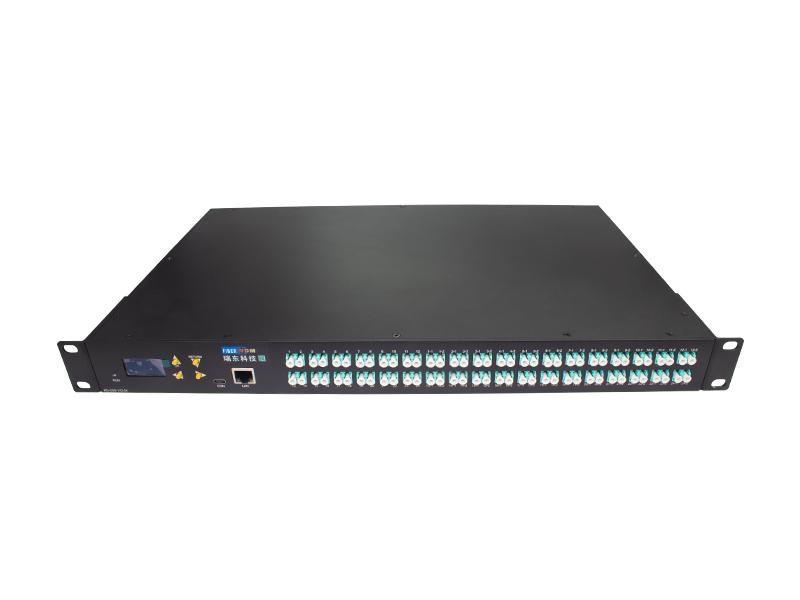

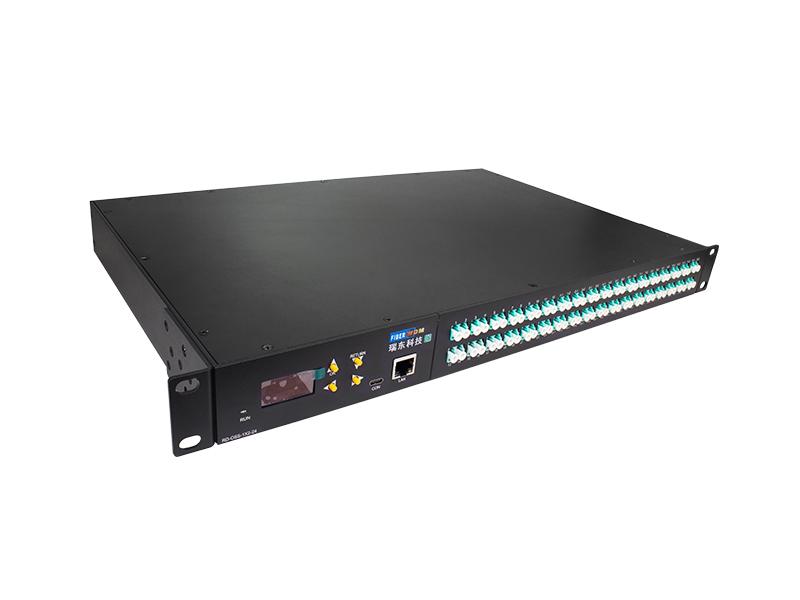

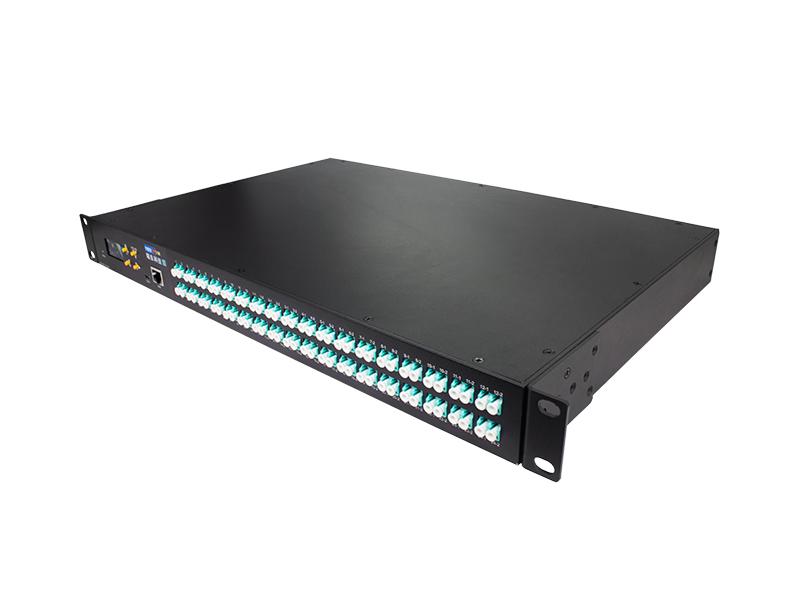

Commutateur optique 24 canaux 1 × 2

FW-OSS-2X1-24-MM-1U

24 Channel 1×2 Optical Switch

Caractéristiques

* Faible perte d'insertion, commutation rapide.

* Contrôle TYPE-C et gestion Ethernet RJ45.

* Le port série adopte une interface femelle TYPE-C.

* La commutation de chemin optique peut être contrôlée via des boutons, des ports série et des ports réseau. Et il peut être utilisé en verrouillant les clés via des instructions.

Spécifications

Paramètres

Indicateurs

N° de canal

FW-OSS-2X1-24-MM-1U

Plage de longueurs d'onde

850 nm ±50 nm

Test de longueur d'onde

850 nm

Perte par insertion

≤ 1,2 dB

Répétabilité

≤ ±0,02 dB

Perte de retour

≥ 30dB

Diaphonie

≥ 35dB

Perte dépendante de la longueur d'onde

≤ 0,25dB

Perte liée à la polarisation

≤ 0,05dB

Temps de commutation

≤12 msï¼Canaux adjacentsï¼

Type de fibre

MMï¼50/125umï¼

Connecteur

LC\PC

Port de surveillance

RJ45ãTYPE-C

Alimentation en énergie de travail

ACï¼100~240V

Température de fonctionnement

-10 ~ +60â

Température de fonctionnement

-40 â ~ +85 â

Taille

Rack 1U standard 19 pouces (483 X 230 X 44)

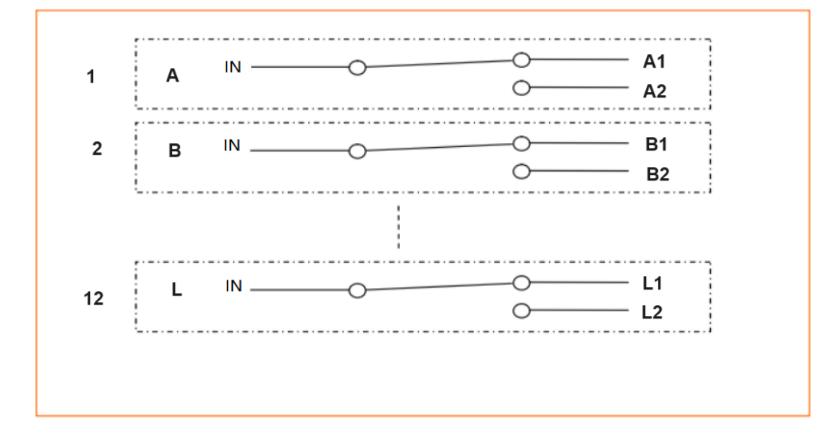

Diagramme du chemin optique

Instructions

1.Le panneau montre

24 Channel 1×2 Optical Switch

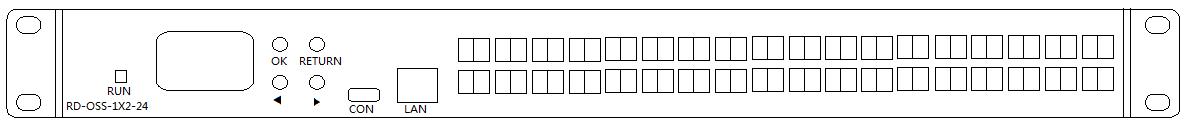

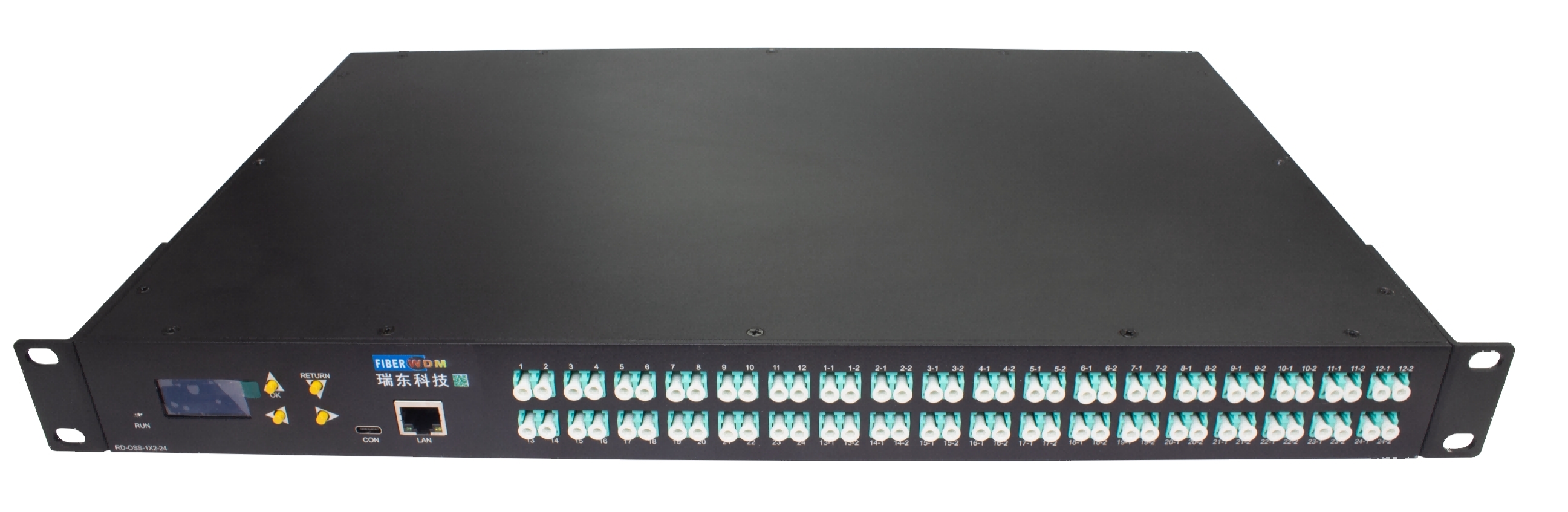

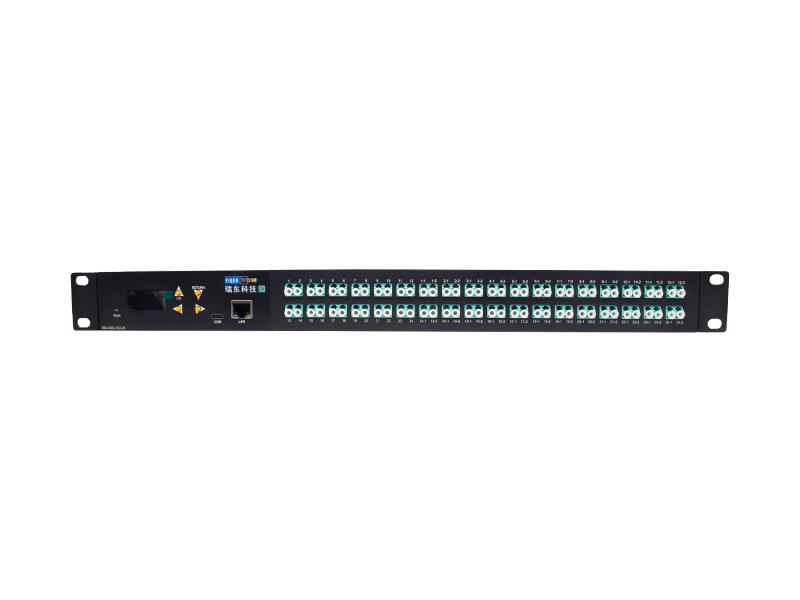

Panneau avant

24 1X2 optical switches

(1) Port Ethernet RJ45, port série TPYE-C : interface de communication pour les données de surveillance des appareils.

(2) Écran LCD : affichage de l'adresse de l'appareil, du canal actuel et des informations associées.

(3) â² - Touche de déplacement vers le haut ; â¼ - Touche de déplacement vers le bas ; Entrée - touche OK ; RETOUR - Annulez la clé.

(4) Description de l'interface optique : interface optique.

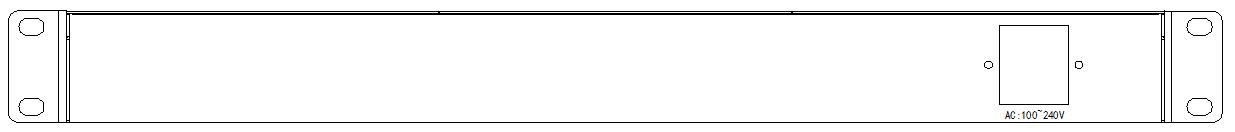

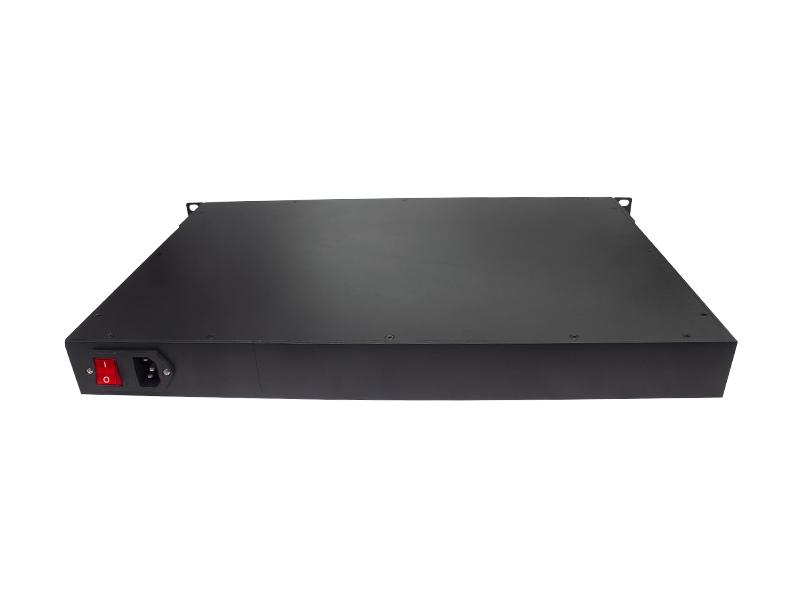

Panneau arrière

24 1X2 optical switches

ï¼1ï¼Interface d'alimentation CA

Paramètre par défaut

* Au démarrage, les 24 canaux sont connectés par défaut.

* Autorisation de clé de périphérique : Autoriser

* Port série : 9 600 bauds, 8 bits de données, 1 bit d'arrêt, pas de contrôle de parité.

* Adresse IP : 192.168.1.100 ; Port de communication : 5000

* Type de protocole de port réseau : serveur TCP, UDP (port fixe : 18888)

Remarque : les utilisateurs ont des exigences particulières, sauf.

Description des connexions des ports de communication

(1)Interface TYPE-C
