Châssis LC/PUC 2U multimode 850 nm RD-OSS-2X1-100-MM-2U

RD-OSS-2X1-100-MM-2U Le commutateur optique monté en rack se compose de 100 commutateurs optiques 1X2 combinés à des dispositifs de contrôle du chemin optique, qui peuvent contrôler le chemin optique à courte portée ou en mode distant via une communication série et une communication Ethernet. . Il joue un rôle important dans les applications de communication optique. Le commutateur optique est principalement utilisé dans : la surveillance optique multicanal dans le système de transmission optique, la commutation automatique de source/détecteur multi-lumière LAN et le système de surveillance dynamique multipoint de capteur optique, le système de test optique pour fibre optique, tests de dispositifs optiques, de réseaux et de câbles d'ingénierie sur le terrain ; Installation et réglage du dispositif optique.

Spécifications

Diagramme du chemin optique

(Schéma optique interne, 100 commutateurs optiques 1X2, prise en charge de la communication bidirectionnelle)

Instructions

1.Le panneau montre

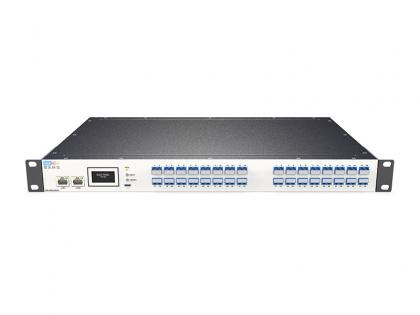

Panneau avant

ï¼1ï¼Alimentation : bouton marche/arrêt de l'appareil.

ï¼2ï¼RJ45 : interface de communication Ethernet 10/100M.

ï¼3ï¼RS-232 : interface de communication RS-232.

ï¼4ï¼Interface optiqueï¼25 interfaces de fibre optique LC à quatre brides (bidirectionnelles), un total de 100 interfaces LC, correspondant aux ports d'entrée 1-100.

ï¼5ï¼Écran LCD : affichage de l'adresse de l'appareil, du canal actuel et des informations associées.

ï¼6ï¼â² - Touche de déplacement vers le haut ; â¼ - Touche de déplacement vers le bas ; Entrée - touche OK ; Esc - Annuler la clé.

Véritable panneau

Interface optique

50 adaptateurs quadruples LC, un total de 200 interfaces LC, correspondant à 200 interfaces de sortie (prise en charge bidirectionnelle)

1-1, 1-2 : représente la sortie 1 et la sortie 2 du groupe 1

2-1, 2-2 : représente la sortie 1 et la sortie 2 du groupe 2

3-1, 3-2 : représente la sortie 1 et la sortie 2 du groupe 3

...

100-1, 100-2 : représente la sortie 1 et la sortie 2 du groupe 100

(Support bidirectionnel).

Réglage d'usine

• Port série Réglé sur 9 600 bauds, 8 bits de données et 1 bit d'arrêt, sans contrôle de parité.
• Adresse IP : 192.168.1.100 ; Port de communication : 5000
• Protocole du port réseau : serveur TCP, UDP (port fixe : 18888)

Veuillez noter : les utilisateurs ont des exigences particulières, sauf.
