Les détecteurs de cette série sont directement interchangeables avec les produits Thorlabs équipés de batteries et offrent des performances comparables à celles des produits similaires de Thorlabs. Outre les détecteurs aux spécifications existantes, des services de personnalisation sont également disponibles. Différents paramètres du détecteur (tels que la tension d'alimentation, la bande passante, etc.) peuvent être ajustés selon les besoins du client pour répondre aux besoins spécifiques de l'application.
Cette série est spécialement conçue pour les systèmes de mesure laser. Sans amplification, elle est équipée d'une batterie intégrée et constitue un détecteur économique pour les laboratoires laser haute puissance.
Détecteur de polarisation série PD1500/PD2100
Instructions d'utilisation
Description de l'apparence et de l'interface

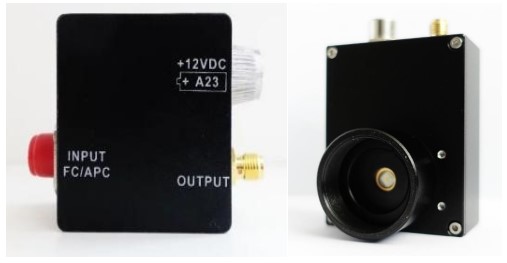

L'apparence du module est illustrée dans la figure ci-dessous :

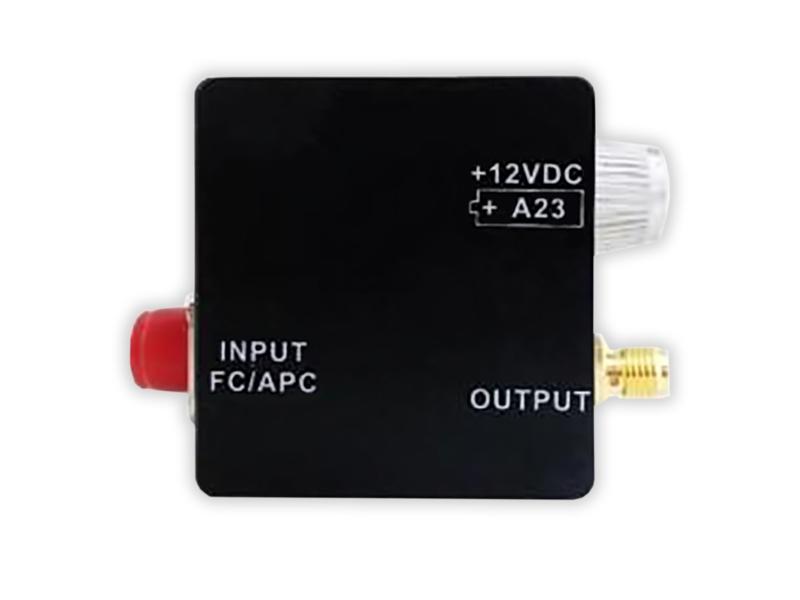

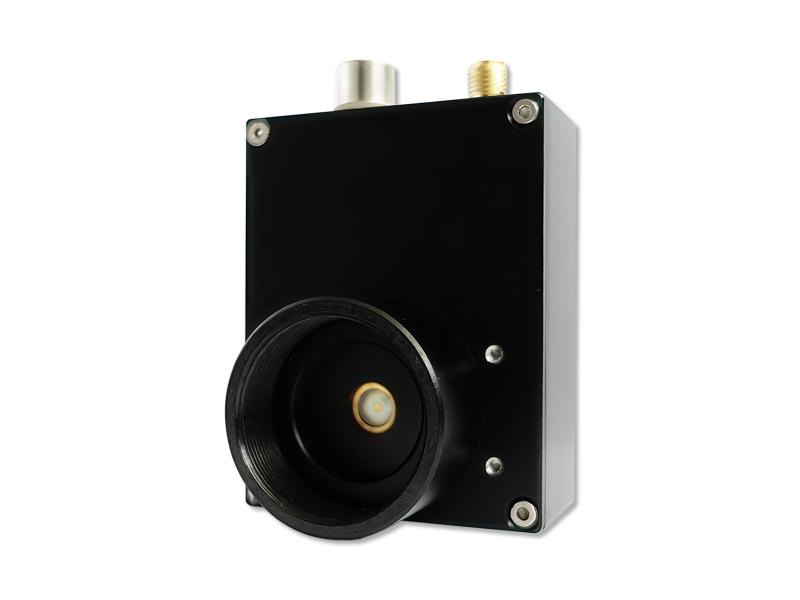

Figure 2-1 Diagramme d'apparence du module détecteur
Description électrique
Paramètres de performance
Paramètres de test des détecteurs de polarisation (séries PD1500/2100)
|
Modèle |
PD1500 |
PD2100 |
|
Gamme de longueurs d'onde |
900 nm-1700 nm |
320 nm-1000 nm |
|
Bande passante de coupure de 3 dB |
5 GHz |
1 GHz |
|
Puissance optique de saturation |
5 mW |
5 mW |
|
Temps de montée (10%~90%) |
<80ps |
< 400ps |
|
Réactivité maximale typique |
> 0,9 A/W à 1550 nm |
> 0,9 A/W à 1550 nm |
|
Rendement maximal |
1 V à 50 ohms |
5 V à 50 ohms |
|
Puissance incidente (max.) |
10 mW |
10 mW |
|
Matériau/type du détecteur |
InGaAs/PIN |
Si/PIN |
|
Diamètre du détecteur |
75 μm |
400 μm |
|
Température de fonctionnement |
-40℃~85℃ |
-40℃~85℃ |
|
Entrée optique |
FC/APC ou fenêtre plate |
Fenêtre plate |
|
Puissance électrique |
SMA (couple CC) |
SMA (couple CC) |
|
Besoin d'alimentation électrique |
A23, +12 V CC |
A23, +12 V CC |
Figure 3-1 Résumé des performances électriques

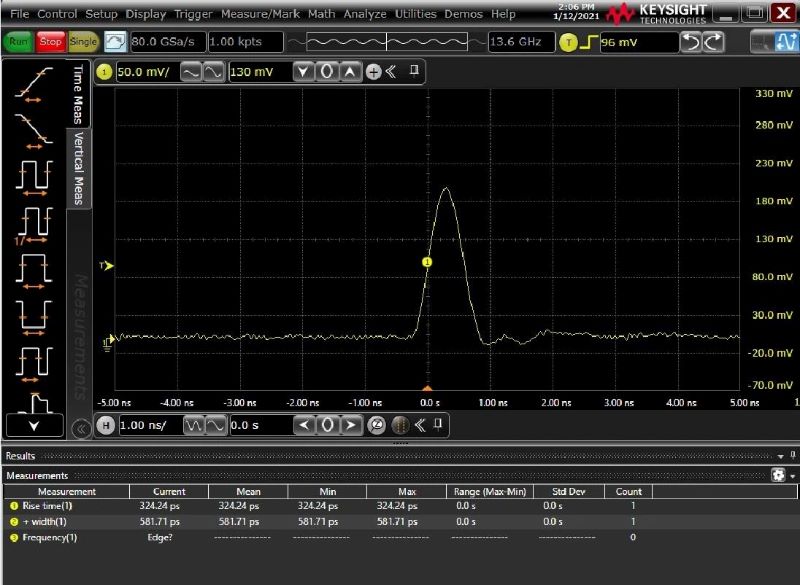

Figure 3-2 Courbe de réponse aux impulsions du PD1500

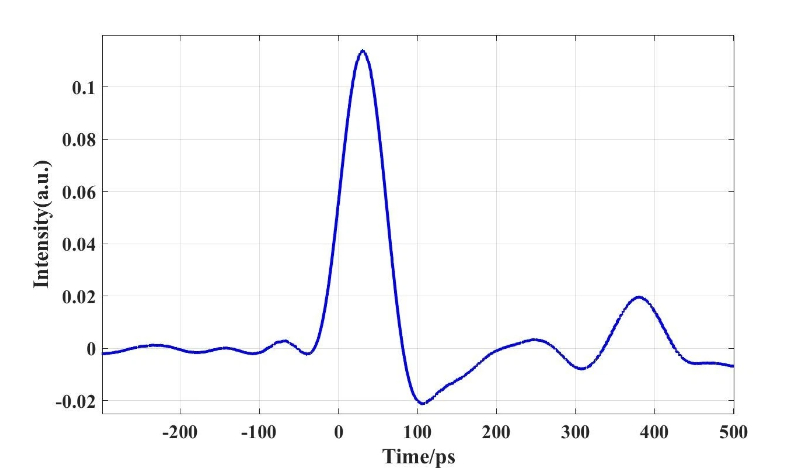

Figure 3-3 Courbe de réponse aux impulsions du PD2100
Dessin mécanique du détecteur PD1500 et PD2100
Figure 4-1 Diagramme des dimensions mécaniques du module détecteur de polarisation
