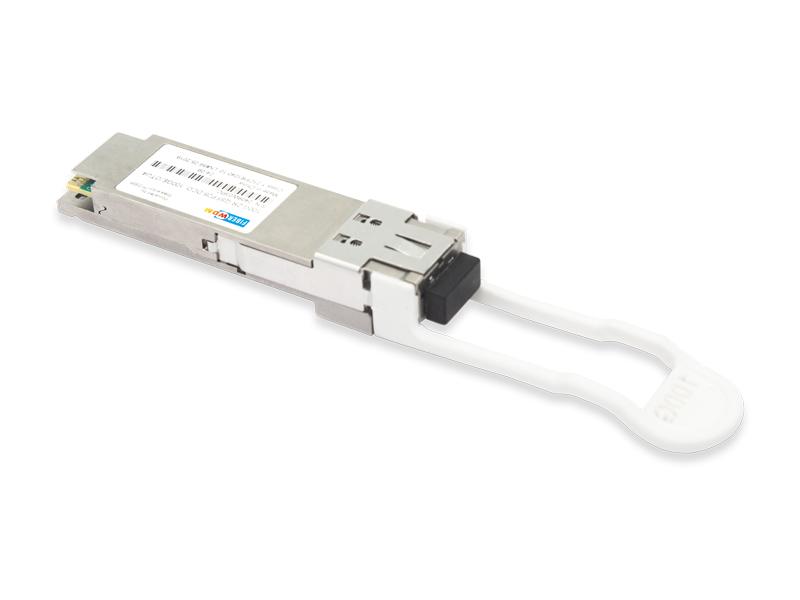

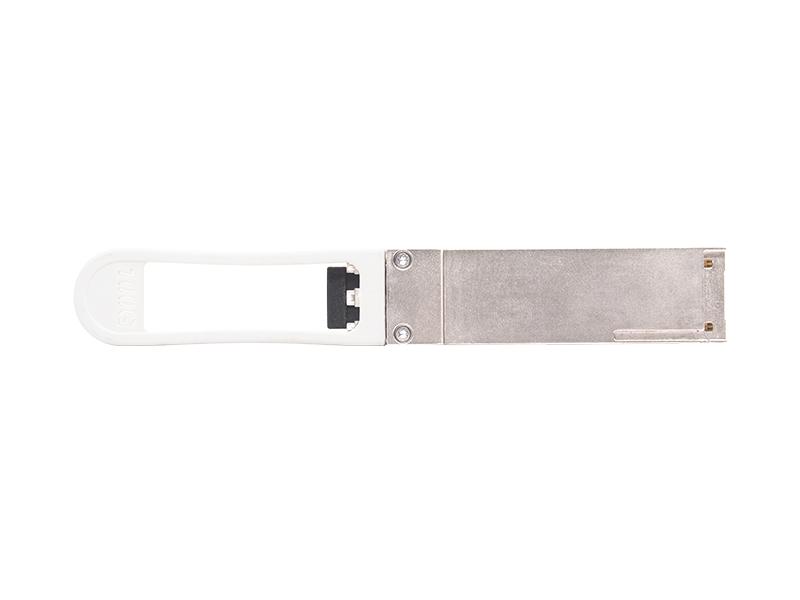

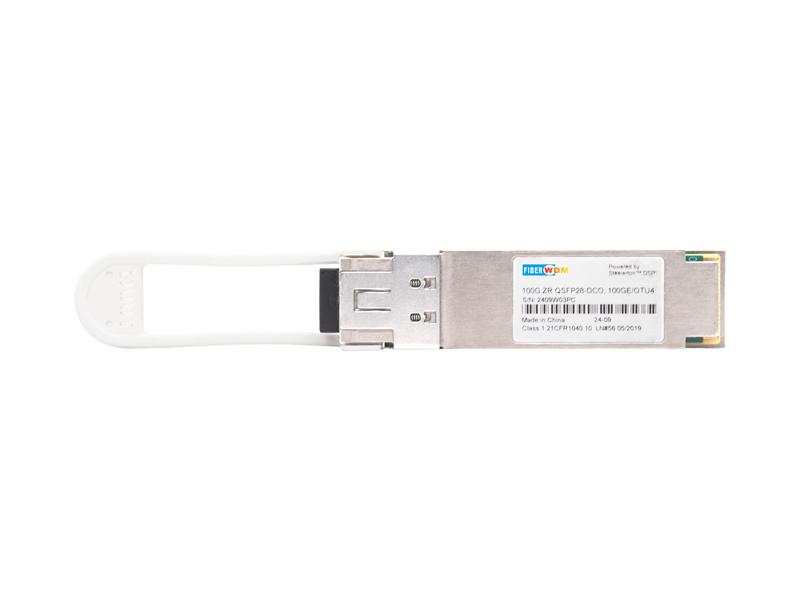

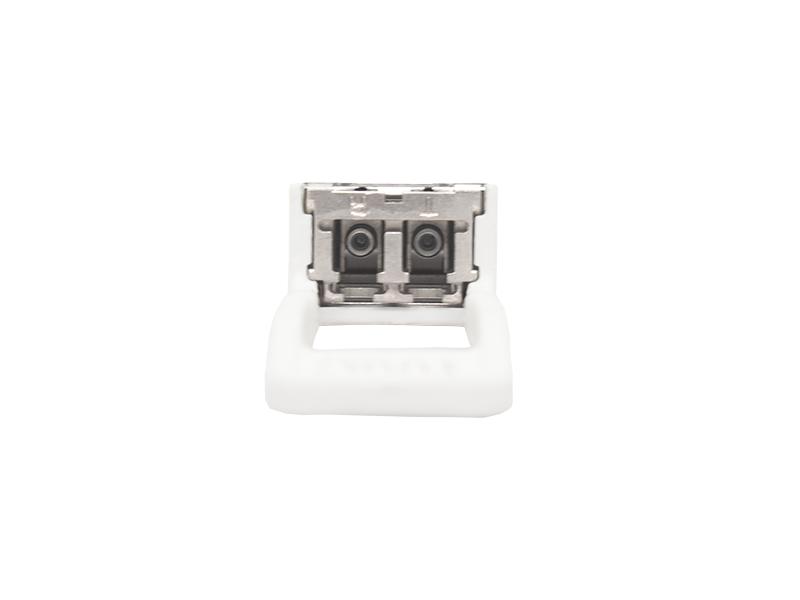

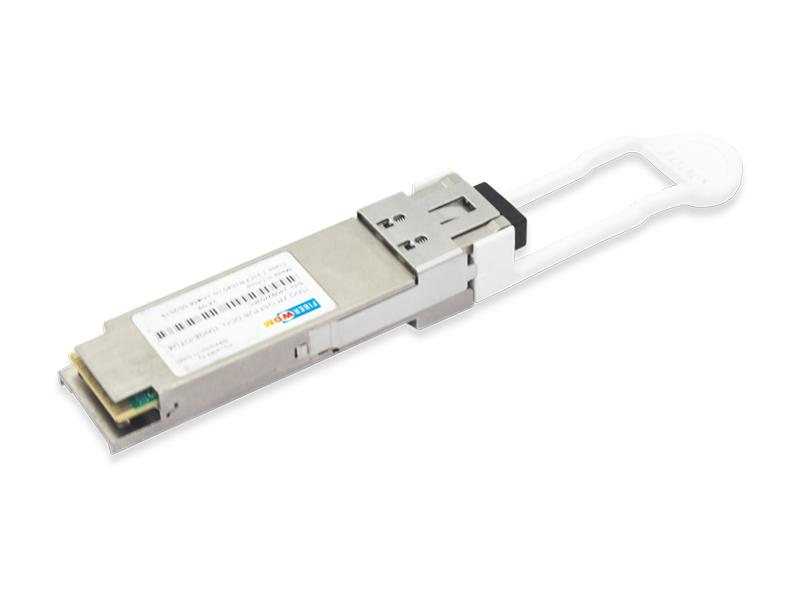

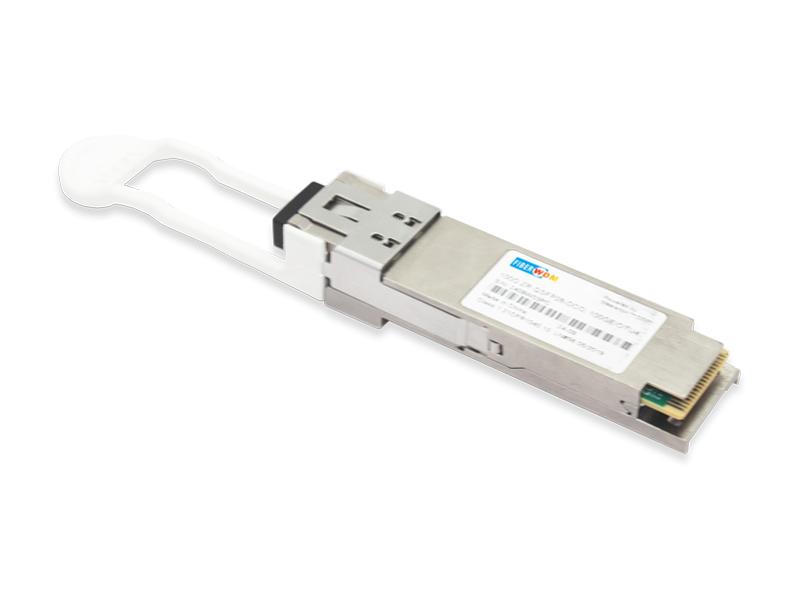

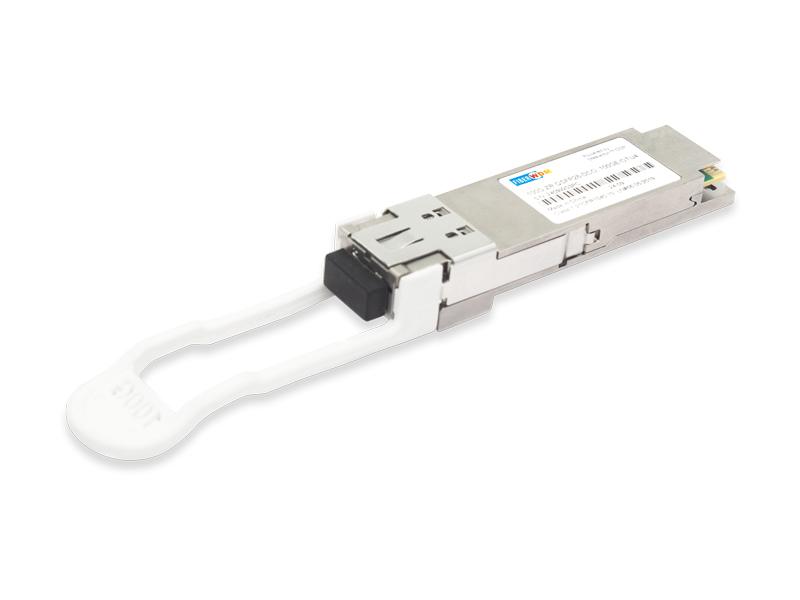

Émetteur-récepteur optique cohérent numérique 100G ZR QSFP28

CARACTÉRISTIQUES DU PRODUIT

• Module optique numérique cohérente, facteur de forme QSFP28 enfichable à chaud
• Interface hôte compatible IEEE 100G Ethernet (CAUI-4) ou ITU-T 100G OTN (OTL4.4)
• Interface optique cohérente 100G avec modulation DPDQPSK et Staircase FEC selon la norme IEEE 802.3-2022 100GBASE-ZR ou ITU-T G.709.2
• Portée de transmission :

Jusqu'à 80 km non amplifié (perte limitée) o Jusqu'à 120 km amplifié (dispersion limitée, extensible en option jusqu'à 300 km)

Bande C entièrement réglable, grille 50 GHz ou 100 GHz avec réglage automatique de la longueur d'onde FlextuneTM en option

• Plage de température du boîtier de 0 °C à 70 °C (C-temp) ou de -40 °C à 85 °C (I-temp)
• Dissipation de puissance < 5,5 W (température C) ou < 6,0 W (température I)
• Surveillance de diagnostic numérique à distance

APPLICATIONS

• Réseaux d'accès et d'agrégation
• Réseaux de télévision par câble
• Réseau frontal et intermédiaire sans fil

SÉLECTION DE PRODUITS

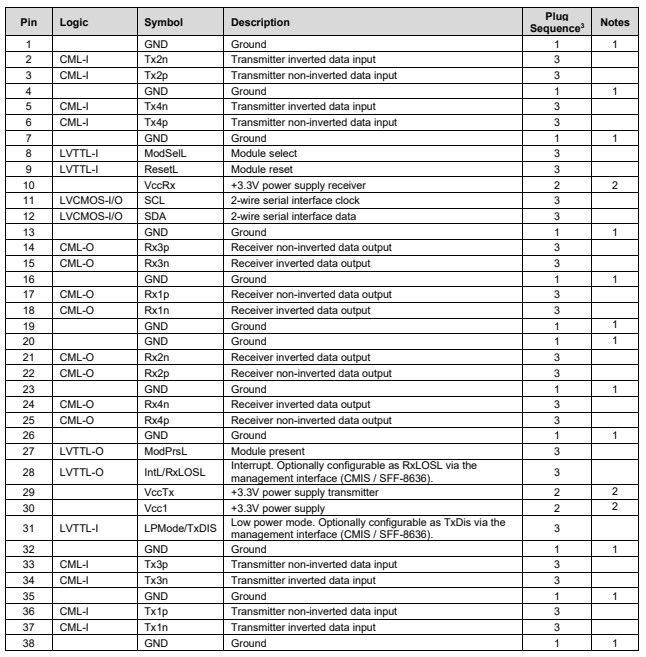

Définitions des broches

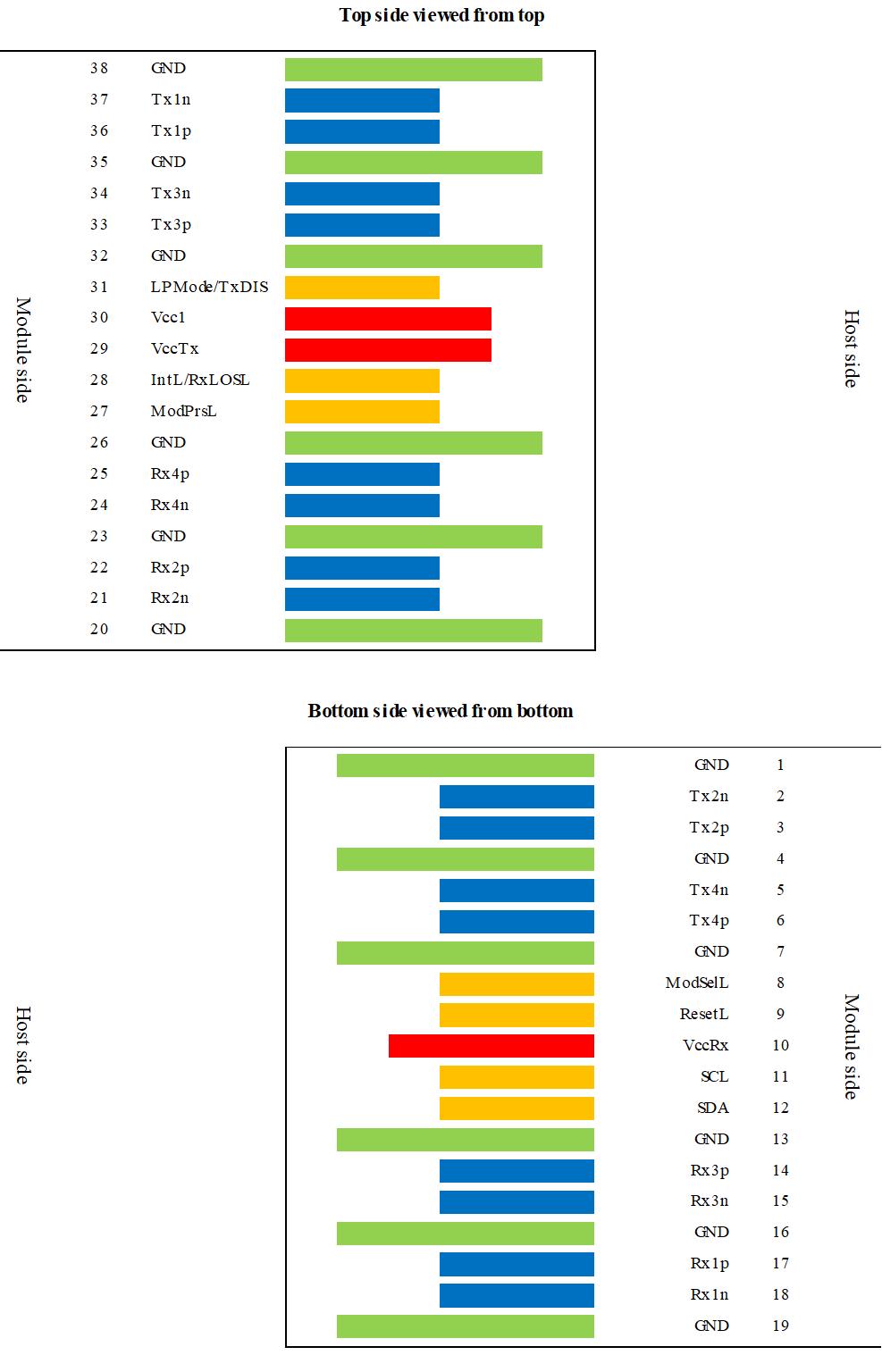

Figure 1 Connecteur 38 broches compatible QSFP28 (selon SFF-8679)

Remarques :

1. La masse (GND) est le symbole du signal et de l'alimentation (courant) du module. Tous ces éléments sont communs au module et toutes les tensions du module sont référencées à ce potentiel, sauf indication contraire. Connectez-les directement au plan de masse commun du signal de la carte hôte.

2. VccRx, Vcc1 et VccTx sont appliqués simultanément et peuvent être connectés en interne au sein du module dans n'importe quelle combinaison.

3. La séquence d'enfichage spécifie l'ordre d'accouplement du connecteur hôte et du module. La séquence est la suivante : 1, 2, 3 (voir la figure 1 pour l'emplacement des pastilles).

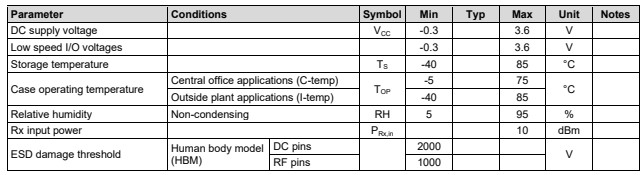

[si !supportLists] Valeurs nominales maximales absolues

Des contraintes supérieures aux valeurs maximales absolues peuvent endommager définitivement l'appareil. Ces valeurs ne sont données qu'à titre indicatif. Le bon fonctionnement de l'appareil n'est pas garanti dans ces conditions ou dans toute autre condition supérieure à celles indiquées dans les sections opérationnelles de la fiche technique. Une exposition prolongée à des valeurs maximales absolues peut nuire à la fiabilité de l'appareil.

Attention : L’utilisation de commandes ou de réglages ou l’exécution de procédures autres que celles spécifiées ici peuvent entraîner une exposition dangereuse aux rayonnements.

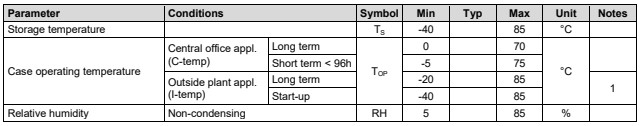

Spécifications environnementales

Note:

1. Aucune spécification de performance optique ne doit être respectée lors du démarrage à froid, mais le module s'allumera et répondra aux commandes.

Chemin de données

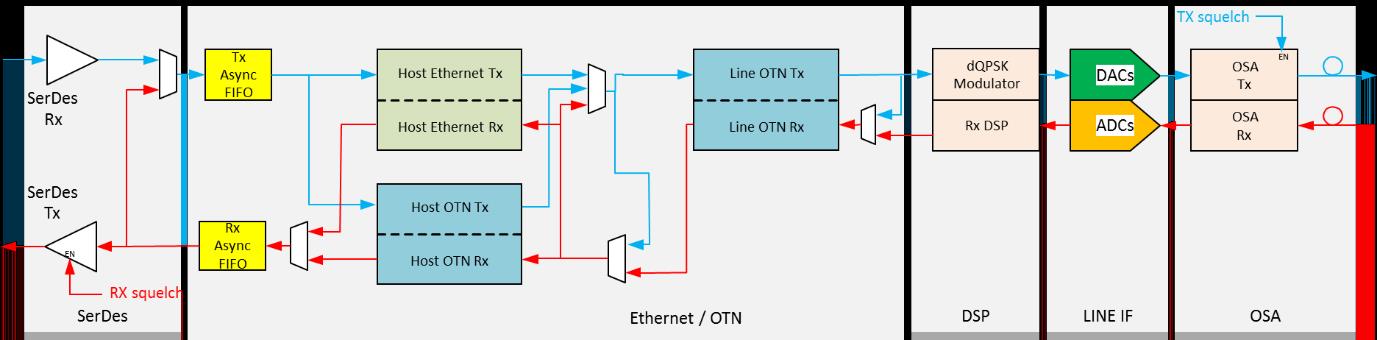

Figure 2 Schéma fonctionnel de haut niveau du chemin de données du module RQ-100GDCO-x3PLt

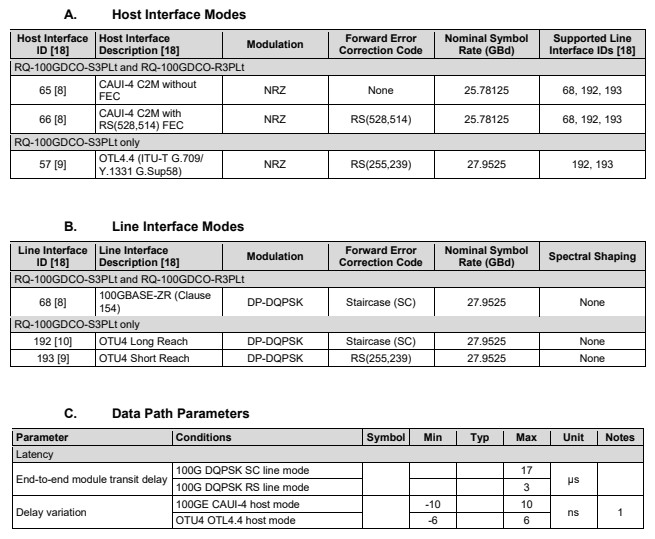

Modes d'interface hôte

Remarques :

1. Variation maximale du délai pour une paire de modules RQ-100GDCO-S3PLt au fil du temps, y compris lors des redémarrages à froid, lorsque la variation du délai est filtrée par un filtre passe-bas avec une bande passante de 0,1 Hz. Ceci permet de prendre en charge le transport transparent des messages du protocole IEEE 1588-2019 Precision Time Protocol, permettant ainsi un fonctionnement en classe C.

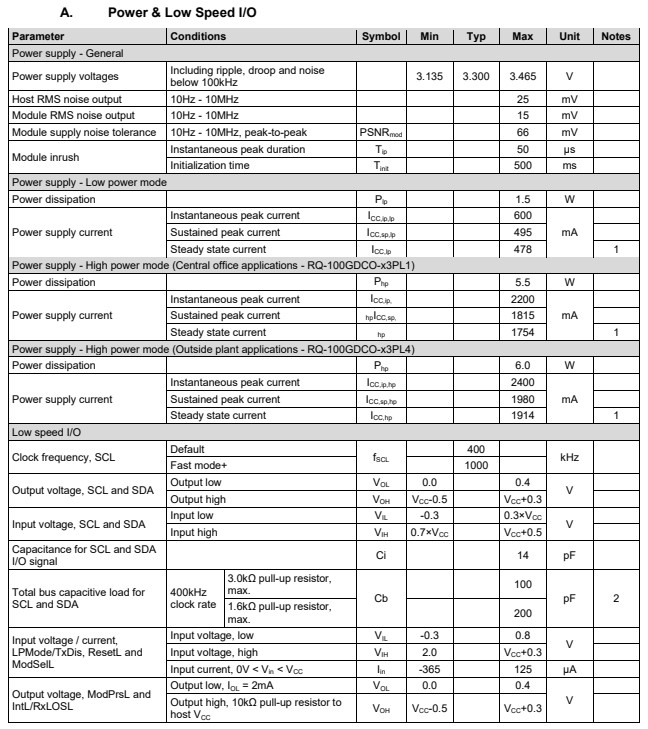

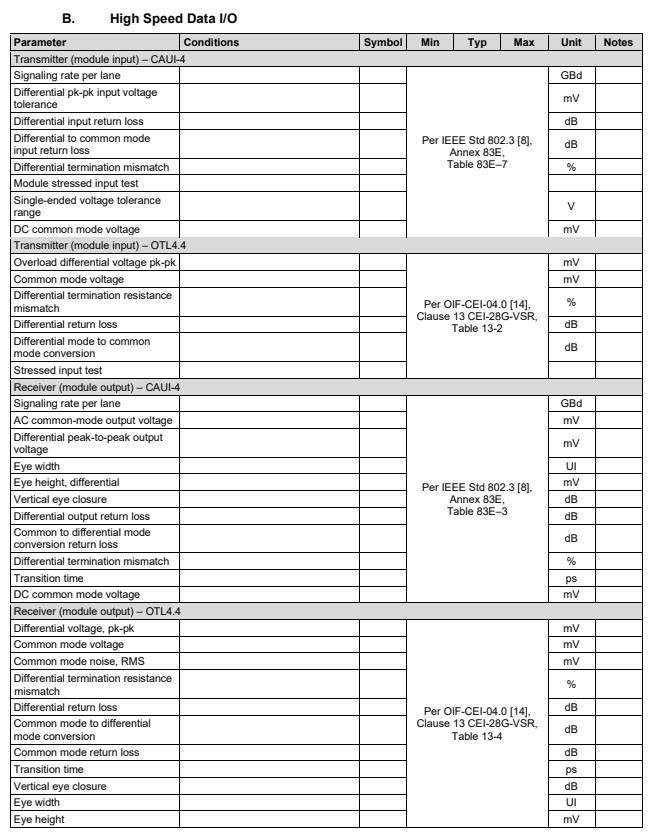

Caractéristiques électriques

Remarques :

1. Le module restera dans sa classe de puissance annoncée pour toutes les tensions d'alimentation.

2. Pour une fréquence d'horloge de 1 000 kHz, reportez-vous à la figure 6-4 dans [2]

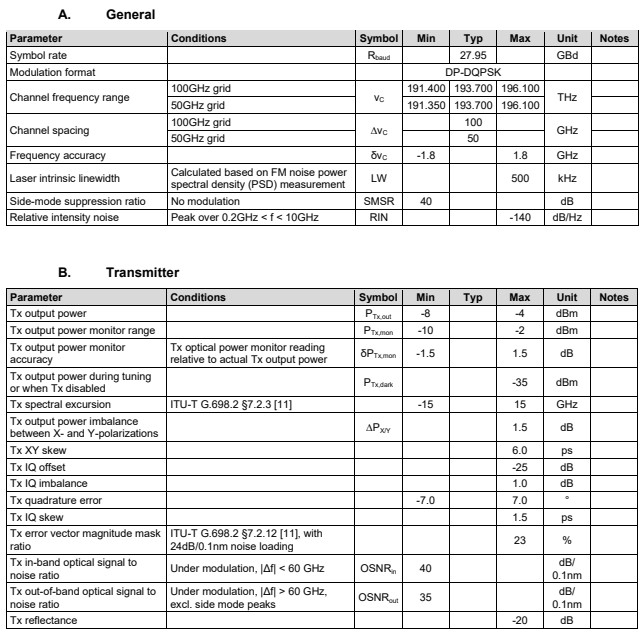

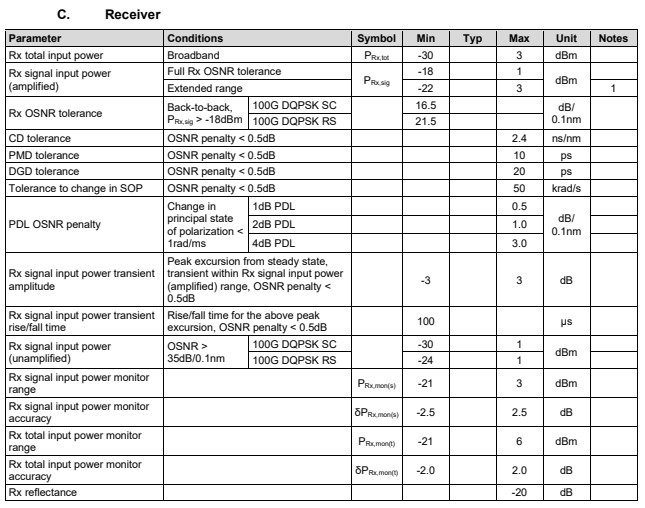

Caractéristiques optiques

Remarques :

1. Plage de puissance d'entrée du signal Rx sur laquelle les performances peuvent être garanties avec une pénalité OSNR <1 dB par rapport à la limite de tolérance OSNR Rx

Spécifications mécaniques

Les spécifications mécaniques du RQ-100GDCO-x3PLt QSFP28 sont conformes aux normes applicables [3-7]. La languette de traction est blanche.
