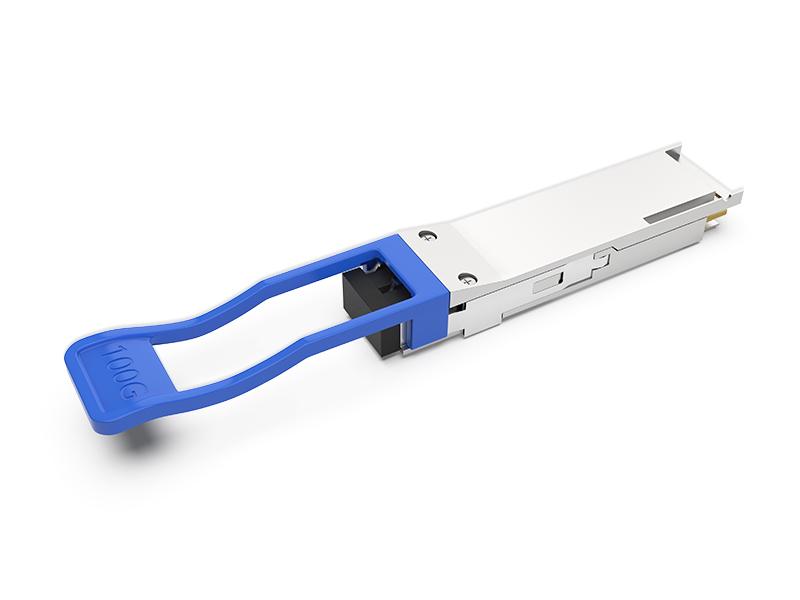

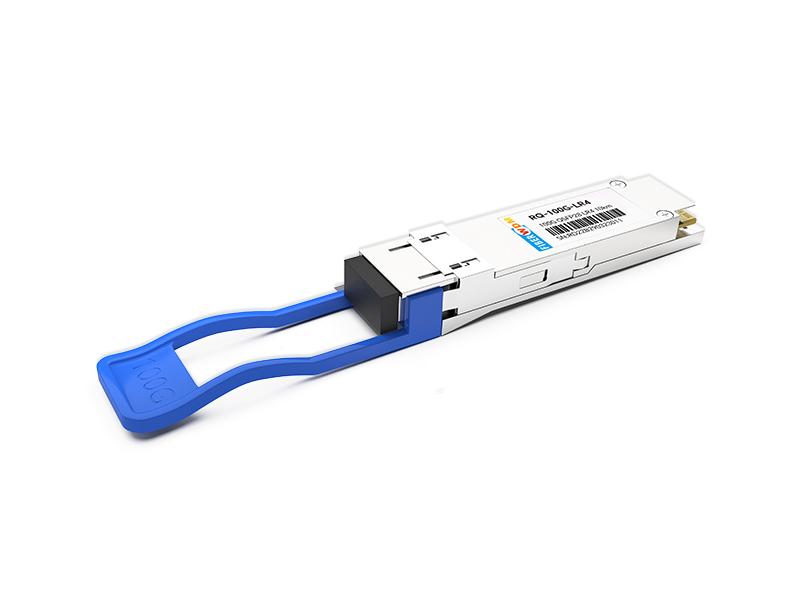

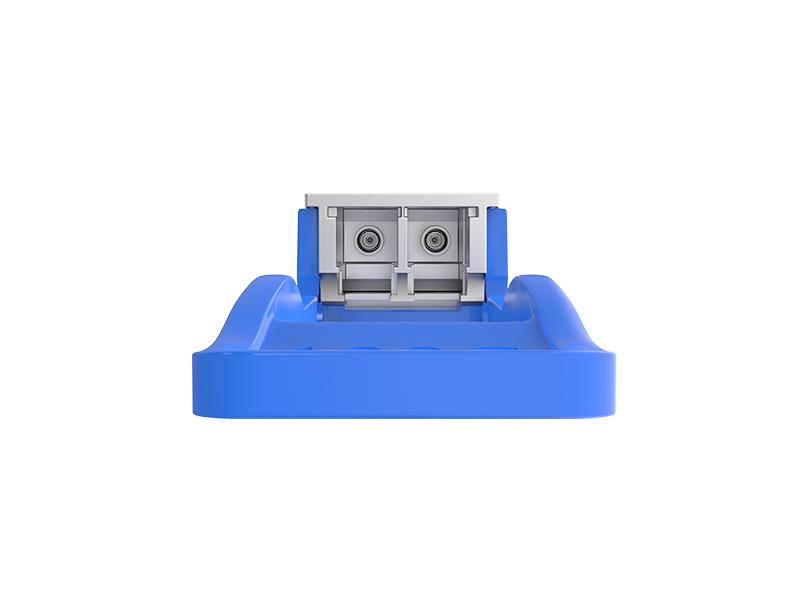

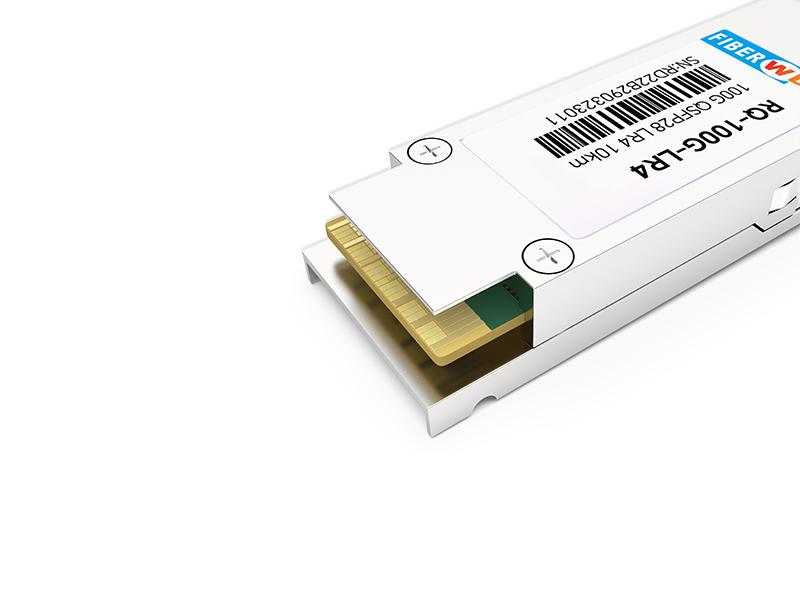

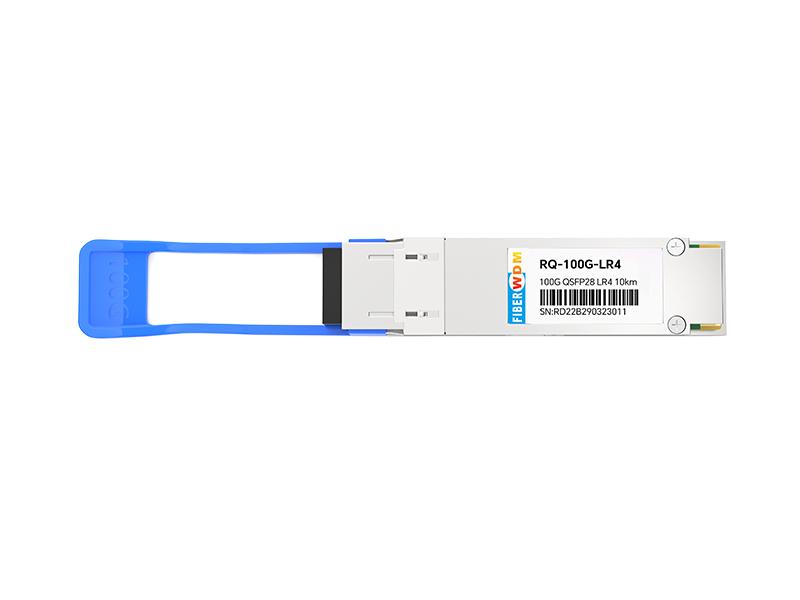

Émetteur-récepteur optique 100G QSFP28 LR4 1310 nm 10 km LC

Paramètre

Symbole

Min.

Typique

Max.

Unité

Température de stockage

TS

-40

+85

°C

Tension d'alimentation

VCCT, R

-0,5

4

V

Humidité relative

RH

0

85

%

Paramètre

Symbole

Min.

Typique

Max.

Unité

Température de fonctionnement du boîtier

TC

0

+70

°C

Tension d'alimentation

VCCT, R

+3.13

3.3

+3.47

V

Courant d'alimentation

ICC

1100

1500

mA

Dissipation de puissance

PD

5

W

Paramètre

Symbole

Min

Typ

Max

Unité

Remarque

Débit de données par canal

-

25.78125

Gbps

27.9525

Consommation d'énergie

-

3.6

5

W

Courant d'alimentation

Icc

1.1

1.5

A

Tension d'entrée/sortie de commande - Haute

VIH

2.0

Vcc

V

Tension d'entrée/sortie de contrôle - Basse

VIL

0

0,7

V

Désynchronisation entre canaux

TSK

35

ps

Durée de RESETL

10

µs

Temps de désactivation de RESETL

100

ms

Temps de mise sous tension

100

ms

Émetteur

Tolérance de tension de sortie à terminaison unique

0,3

Vcc

V

1

Tolérance de tension en mode commun

15

mV

Tension différentielle d'entrée de transmission

VI

150

1200

mV

Impédance différentielle d'entrée de transmission

ZIN

85

100

115

Gigue d'entrée dépendante des données

DDJ

0.3

Interface utilisateur

Récepteur

Tolérance de tension de sortie asymétrique

0.3

4

V

Tension différentielle de sortie du récepteur

Vo

370

600

950

mV

Tension de montée et de descente de sortie du récepteur

Tr/Tf

35

ps

1

Jitter total

TJ

0.3

UI

Paramètre

Symbole

Min

Typ

Max

Unité

Réf.

Émetteur

Attribution de longueur d'onde

L0

1294.53

1295.56

1296.59

nm

L1

1299.02

1300.05

1301.09

nm

L2

1303.54

1304.58

1305.63

nm

L3

1308.09

1309.14

1310.19

nm

Rapport de suppression du mode latéral

SMSR

30

-

-

dB

Puissance moyenne totale lancée

PT

-4

-

8.3

dBm

Puissance moyenne lancée, chaque voie

-4

-

4.5

dBm

Différence de puissance lancée entre deux voies quelconques (OMA)

-

-

6.5

dB

Amplitude de modulation optique, chaque voie

OMA

-4

4.5

dBm

Puissance de lancement dans l'OMA moins la pénalité du transmetteur et de dispersion (TDP), chaque voie

-4.8

-

dBm

TDP, chaque voie

TDP

2.2

dB

Rapport d'extinction

ER

4

-

-

dB

Définition du masque de l'œil du transmetteur {X1, X2, X3, Y1, Y2, Y3}

{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}

Tolérance de perte de retour optique

-

-

20

dB

Puissance de lancement moyenne du transmetteur désactivé, chaque voie

Poff

-30

dBm

Bruit d'intensité relative

Rin

-128

dB/Hz

1

Tolérance de perte de retour optique

-

-

12

dB

Récepteur

Seuil de dommage

THd

3.3

dBm

1

Sensibilité équivalente par canal

Rxsens

-10.6

dBm

1

Puissance moyenne à l'entrée du récepteur, chaque voie

R

-10.6

0

dBm

Précision RSSI

-2

2

dB

Réflectance du récepteur

Rrx

-26

dB

Puissance du récepteur (OMA), chaque voie

-

-

3.5

dBm

Désactivation LOS

LOSD

-15

dBm

Activation LOS

LOSA

-25

dBm

Hystérésis LOS

LOSH

0.5

dB
