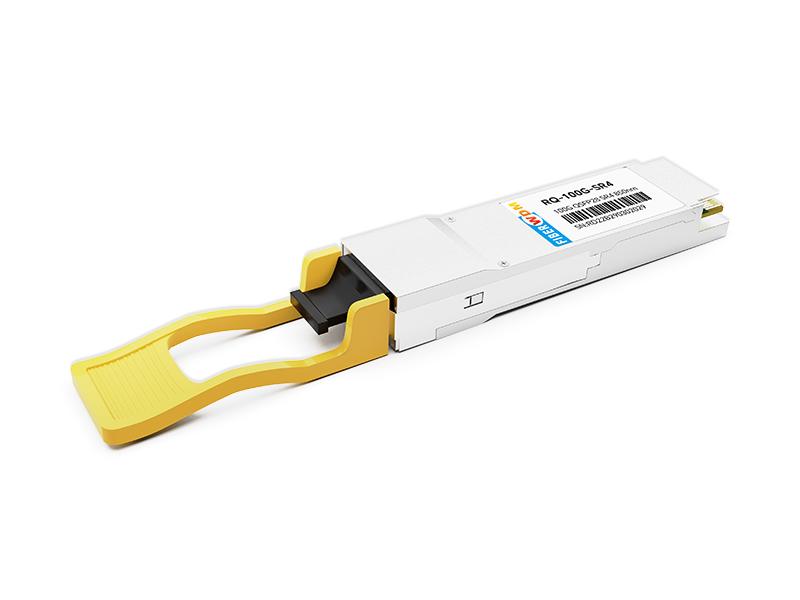

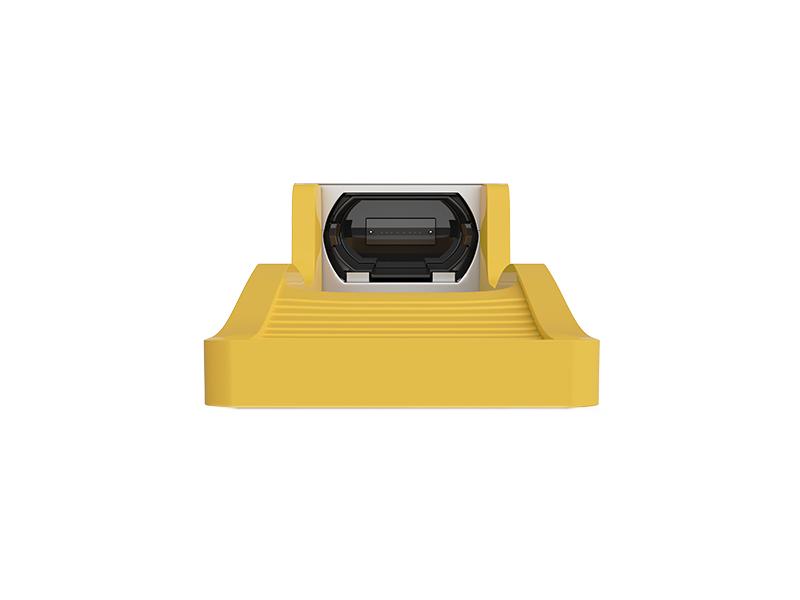

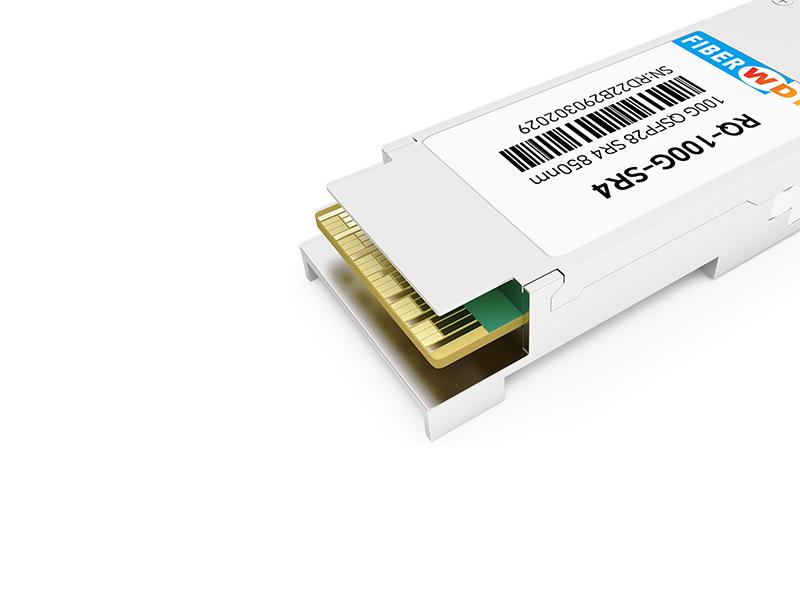

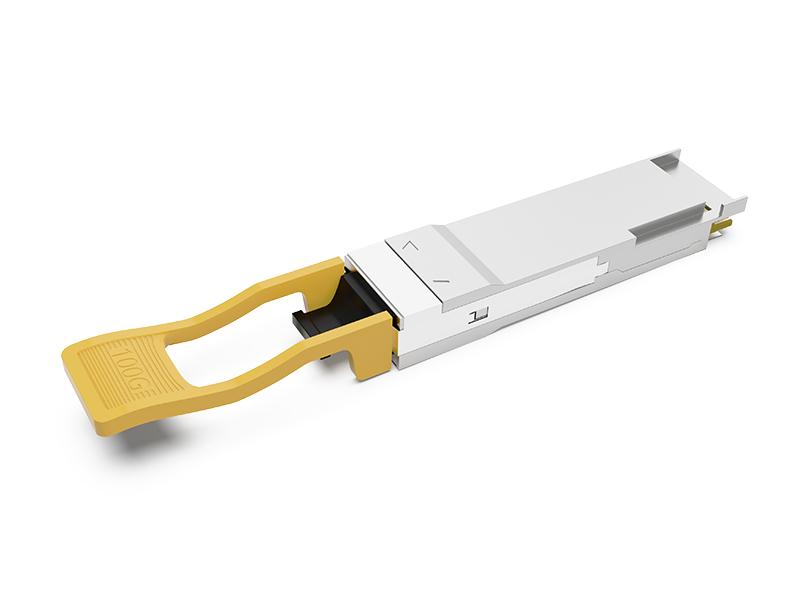

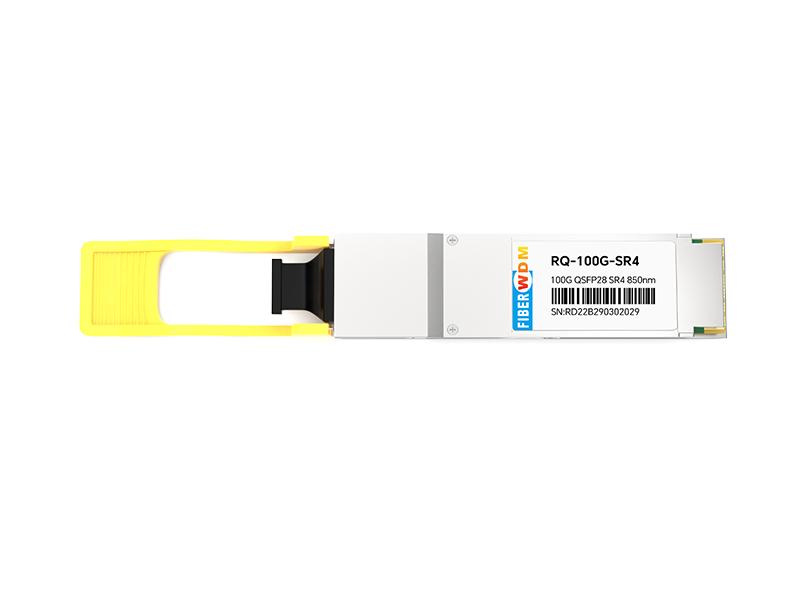

Émetteur-récepteur optique 100G QSFP28 SR4 100 m 850 nm MPO

Paramètre

Symbole

Min

Max

Unités

Plage de température de stockage

TSTG

-40

+85

⁰C

Tension d'alimentation

VCC

0

4

V

Humidité relative

RH

5 % à 85 % sans condensation

Paramètre

Symbole

Min

Max

Unités

Température du boîtier - fonctionnement

TCASE

0

70

⁰C

Tension d'alimentation

Vcc

3.14

3.46

V

Consommation électrique

PDI SS

2.5

W

Distance de liaison sur fibre OM4

100

M

Distance de liaison sur fibre OM3

70

M

Paramètre du transmetteur

Min

Typique

Max

Unités

Débit de signalisation, chaque voie

25.78125 ± 100ppm

Gbps

Plage de longueur d'onde centrale

840

850

860

nm

Format de modulation

NRZ

Puissance de lancement moyenne par voie

-8.4

2.4

dBm

Largeur spectrale RMS

0.6

nm

Modulation optique

Amplitude, chaque voie

-6.4

3.0

dBm

Puissance de lancement moyenne par voie à l'état désactivé du TX

-30.0

dBm

Puissance de lancement en OMA moins TDEC, chaque voie

-7.3

dBm

Fermeture de l'œil due au transmetteur et à la dispersion, chaque voie

4.3

dB

Rapport d'extinction

2.0

dB

Tolérance à la perte de retour optique

12

dB

Définition du masque d'œil du transmetteur {X1,

X2,X3,Y1,Y2,Y3}

{0.3,0.38,0.45,0.35,0.41,0.5}

Paramètre du récepteur

Min

Typique

Max

Unités

Débit de signalisation, chaque voie

25.78125 ± 100ppm

Gbps

nm

Plage de longueur d'onde de la voie

840

850

860

Format de modulation

NRZ

Seuil de dommage

3.4

dBm

Puissance moyenne reçue, chaque voie

- 10.3

2.4

dBm

Puissance du récepteur, chaque voie (OMA)

3.0

dBm

Réflectance du récepteur

- 12.0

dB

Sensibilité du récepteur en conditions stressées (OMA), chaque voie

-5.2

dBm

Conditions stressées pour la sensibilité du récepteur en conditions stressées

Fermeture de l'œil en conditions stressées

4.3

dB

Gigue J2 de l'œil en conditions stressées

0.39

UI

Gigue J4 de l'œil en conditions stressées

0.53

UI

OMA de chaque voie d'agression

3

dBm

Définition du masque de l'œil du récepteur en conditions stressées {X1,X2,X3,Y1,Y2,Y3}

{0.28,0.5,0.5,0.33,0.33,0.4}

RX_LOS_Assert Min/Max

-30.0

dBm

RX_LOS_De-Assert Min/Max

- 12.0

dBm

Hystérésis RX_LOS

0.5

dB

Paramètre de l'émetteur

Min

Typique

Max

Unité

Débit de signalisation par voie (plage)

25.78125 ± 100ppm

GBd

Tension de sortie en mode commun CA (RMS)

17.5

mV

Tension de sortie différentielle

900

mV

Largeur de l’œil

0.57

UI

Hauteur de l’œil, différentielle

228

mV

Fermeture verticale de l’œil

5.5

dB

Perte de retour de sortie différentielle

Équation (83E– 2)

dB

Perte de retour de conversion du mode commun vers le mode différentiel

Équation (83E– 3)

dB

Désadaptation de terminaison différentielle

10

%

Temps de transition (20 % à 80 %)

12

ps

Tension de mode commun CC

-350

2850

mV

Paramètre du récepteur

Min

Typique

Max

Unité

Débit de signalisation par voie (plage)

25.78125 ± 100ppm

GBd

Tension de sortie en mode commun CA (RMS)

17.5

mV

Tension de sortie différentielle

900

mV

Largeur de l’œil

0.57

UI

Hauteur de l’œil, différentielle

228

mV

Fermeture verticale de l’œil

5.5

dB

Perte de retour de sortie différentielle

Équation (83E– 2)

dB

Perte de retour de conversion du mode commun en mode différentiel

Équation (83E– 3)

dB

Désadaptation de terminaison différentielle

10

%

Temps de transition (20 % à 80 %)

12

ps

Numéro de produit

Débit de données (Gb/s)

Longueur d’onde (nm)

Portée (km)

LD

Puissance d’émission (dBm)

PD

Sensibilité de réception (dBm)

Température (℃)

RQ-100G-SR4

100

850 nm

0.1

VCSEL

-8.4~2.4

PIN

0~70
