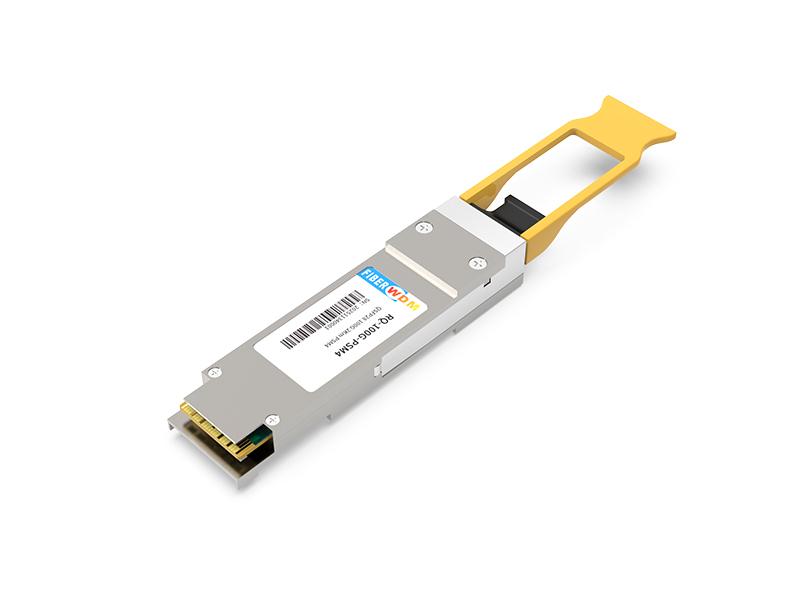

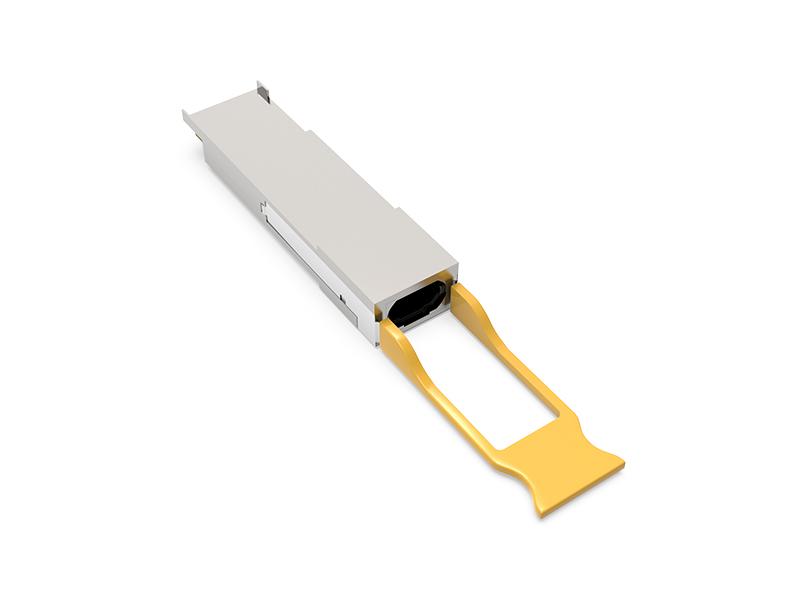

Le QSFP28 PSM4 est un émetteur-récepteur QSFP28 parallèle à quatre canaux, enfichable, pour applications Ethernet 100G. Ce module optique duplex intégral QSFP28 offre quatre canaux d'émission et de réception indépendants, chacun capable de fonctionner à 26 Gbit/s, pour un débit agrégé de 104 Gbit/s sur 2 km avec une fibre monomode. Ces modules sont conçus pour fonctionner sur des systèmes à fibre monomode utilisant un réseau de lasers DFB. Un câble ruban à fibre optique avec connecteur MPO/MTP™ peut être branché sur le connecteur du module QSFP28. Le QSFP28 PSM4 est un type d'émetteur-récepteur parallèle qui permet d'accroître la densité de ports et de réduire le coût total du système.

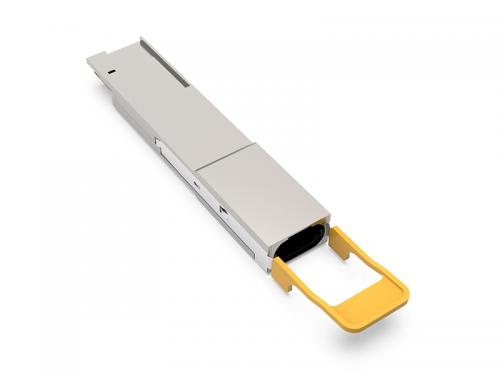

Émetteur-récepteur optique QSFP28 PSM4 100 Gb/s 2 km
Caractéristiques du produit
Applications
Informations de commande
|
Fonctionnalité |
Standard |
Performance |
|
Interférences électromagnétiques (IEM) |
FCC Partie 15 Classe B EN 55022:2010, Classe B |
Compatible avec les normes |
|
Susceptibilité électromagnétique (EMS) |
EN 55024:2010 |
Compatible avec les normes |
|
Sécurité oculaire au laser |
FDA 21CFR 1040.10 et 1040.11 EN60950, EN (IEC) 60825-1,2 |
Compatible avec les produits laser de classe |
Valeurs maximales absolues
Un fonctionnement dépassant les valeurs limites maximales absolues pourrait endommager définitivement ce module.
|
Paramètre |
Symbole |
Min |
Max |
Unité |
|
Température de stockage |
TS |
-40 |
85 |
degC |
|
Température de fonctionnement du boîtier |
HAUT |
0 | 70 |
degC |
|
Tension d'alimentation |
VCC |
-0,3 |
3.6 | V |
|
Humidité relative (sans condensation) |
RH |
0 | 85 |
% |
|
Tension d'entrée |
Vin |
-0,3 |
Vcc+0,3 |
V |
Conditions de fonctionnement recommandées et exigences en matière d'alimentation électrique
|
Paramètre |
Symbole |
Min |
Typique |
Max |
Unité |
Notes |
|
Température de fonctionnement du boîtier |
HAUT |
0 | 70 |
degC |
Température de fonctionnement du boîtier |
|
|
Tension d'alimentation |
VCC |
3,135 |
3.3 |
3,465 |
V |
Tension d'alimentation |
|
Consommation d'énergie |
3.5 | W |
Tension d'alimentation |
|||
|
Débit de données |
DR |
25,78125 |
Gbit/s |
Débit de données |
||
|
Tolérance à la vitesse de transmission des données |
∆DR |
-100 |
+100 |
ppm |
Tolérance à la vitesse de transmission des données |
|
|
Distance de liaison avec G.652 |
D | 0 | 2 | km |
Distance de liaison avec G.652 |
Caractéristiques électriques
|
Paramètre |
Point de test |
Min |
Typique |
Max |
Unité |
|
Impédance d'entrée différentielle |
Zin |
90 | 100 | 110 |
ohm |
|
Impédance de sortie différentielle |
Zout |
90 | 100 | 110 |
ohm |
|
Amplitude de la tension d'entrée différentielle |
ΔVin |
300 | 1100 |
mVp-p |
|
|
Amplitude de la tension de sortie différentielle |
ΔVout |
300 | 800 |
mVp-p |
|
|
Niveau logique d'entrée haut |
VIH |
2.0 | VCC |
V |
|
|
Niveau logique d'entrée bas |
VIL |
0 | 0,8 |
V |
|
|
Niveau logique de sortie haut |
VOH |
VCC-0,5 |
VCC |
V |
|
|
Niveau logique de sortie bas |
VOL | 0 | 0,4 |
V |
Caractéristiques optiques
|
Paramètre |
Symbole |
Min |
Typique |
Max |
Unité |
Notes |
|
Émetteur |
||||||
|
Longueur d'onde centrale |
λC |
1295 | 1325 |
nm |
1 | |
|
Largeur spectrale RMS |
λrms |
3.5 |
nm |
1 | ||
|
Puissance de lancement moyenne, chaque voie |
PAVG |
-6 | -0,5 |
+2.0 |
dBm |
|
|
Amplitude de modulation optique (OMA) |
POMA |
-5 | -0,5 |
+2,2 |
dBm |
1 |
|
Différence de puissance au démarrage entre deux voies quelconques |
Ptx,diff |
5.0 |
dB |
|||
|
Pénalité d'émission et de dispersion (TDP), chaque voie (max) |
TDP |
2.9 |
dBm |
1 | ||
|
Temps de montée/descente |
Tr/Tf |
30 | ps | |||
|
Taux d'extinction |
urgences |
3.5 |
dB |
|||
|
Bruit d'intensité relative |
Rin |
-128 |
dB/Hz |
|||
|
Tolérance à la perte de retour optique |
TOL |
20 |
dB |
|||
|
Réflectance de l'émetteur |
RT |
-12 |
dB |
|||
|
Marge du masque oculaire de l'émetteur |
EMM |
10 |
% |
2 | ||
|
Puissance de lancement moyenne, émetteur désactivé, chaque voie |
Poff |
|
-30 |
dBm |
||
|
Définition du masque oculaire de l'émetteur {X1, X2, X3, Y1, Y2, Y3} |
{0,31,0,4,0,45, 0,34,0,38,0,4} |
|||||
|
Récepteur |
||||||
|
Longueur d'onde centrale |
λC |
1295 |
1325 | nm | ||
|
Seuil de dommages |
THd |
+3 |
dBm |
|||
|
Surcharge, chaque voie |
OVL |
+2,5 |
dBm |
|||
|
Sensibilité du récepteur en OMA, chaque voie |
SEN |
-11,35 |
dBm |
3 | ||
|
Seuil d'assertion de perte de signal |
LOSA |
-30 |
dBm |
|||
|
Seuil de désactivation de la perte de signal |
PERDU |
-12 |
dBm |
|||
|
Hystérésis du LOS |
LOSH |
0,5 |
dB |
|||
|
Perte de retour optique |
ORL |
-12 |
dBm |
|||
Remarques :
1. La longueur d'onde de l'émetteur, la largeur spectrale RMS et la puissance doivent respecter les spécifications OMA moins TDP pour garantir les performances de la liaison.
2. Le diagramme de l'œil est testé avec 1000 formes d'onde.
3. Mesuré avec une mire de test PRBS 231-1, à 25,78 Gbit/s, BER < 5 × 10⁻⁵
Fonctions de diagnostic numérique
Les caractéristiques de diagnostic numérique suivantes sont définies dans les conditions normales de fonctionnement, sauf indication contraire.
|
Paramètre |
Symbole |
Min | Max | Unité | Notes |
|
erreur absolue du moniteur de température |
DMI_Temp |
-3 |
3 |
degC |
Température de fonctionnement excessive |
|
erreur absolue du moniteur de tension d'alimentation |
DMI _VCC |
-0,1 |
0,1 |
V |
Plage de fonctionnement complète |
|
erreur absolue du moniteur de puissance RX du canal |
DMI_RX |
-3 |
3 |
dB |
Par canal |
|
Moniteur de courant de polarisation du canal |
DMI_Ibias |
-10% |
10% |
mA |
Par canal |
|
erreur absolue du moniteur de température |
DMI_Temp |
-3 | 3 |
degC |
Température de fonctionnement excessive |
Filtrage de l'alimentation électrique

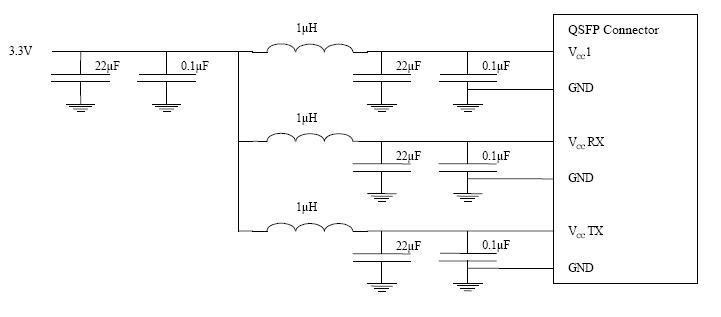

La carte hôte doit utiliser le filtrage de l'alimentation électrique illustré à la figure 1.
Figure 1. Filtrage de l'alimentation de la carte hôte

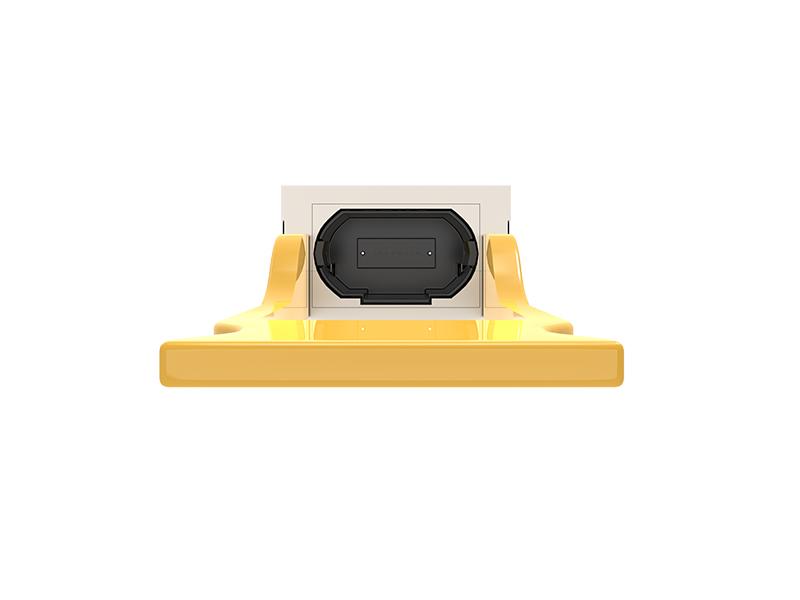

Voies d'interface optique et affectation

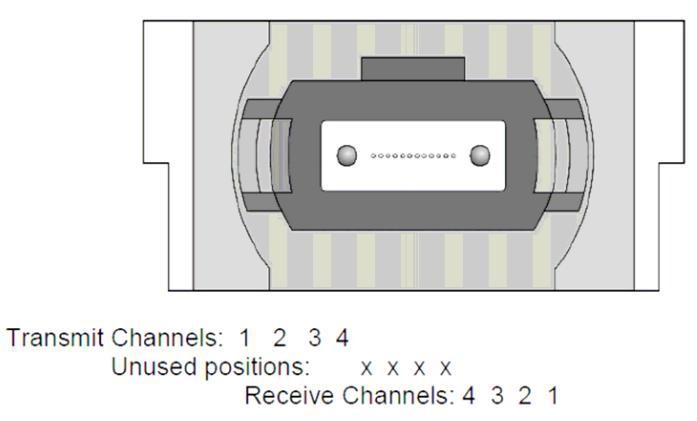

Le port d'interface optique est un connecteur MPO mâle. Les quatre fibres optiques situées à gauche (voir figure 2, détrompeur vers le haut) sont utilisées pour la transmission des signaux optiques (canaux 1 à 4). Les fibres situées à droite sont utilisées pour la réception des signaux optiques (canaux 4 à 1). Les quatre fibres centrales sont physiquement présentes.
F ig votre e 2. O pt je c al R ece p t un c l e un n d C h un nne l O r je en ta t je o n

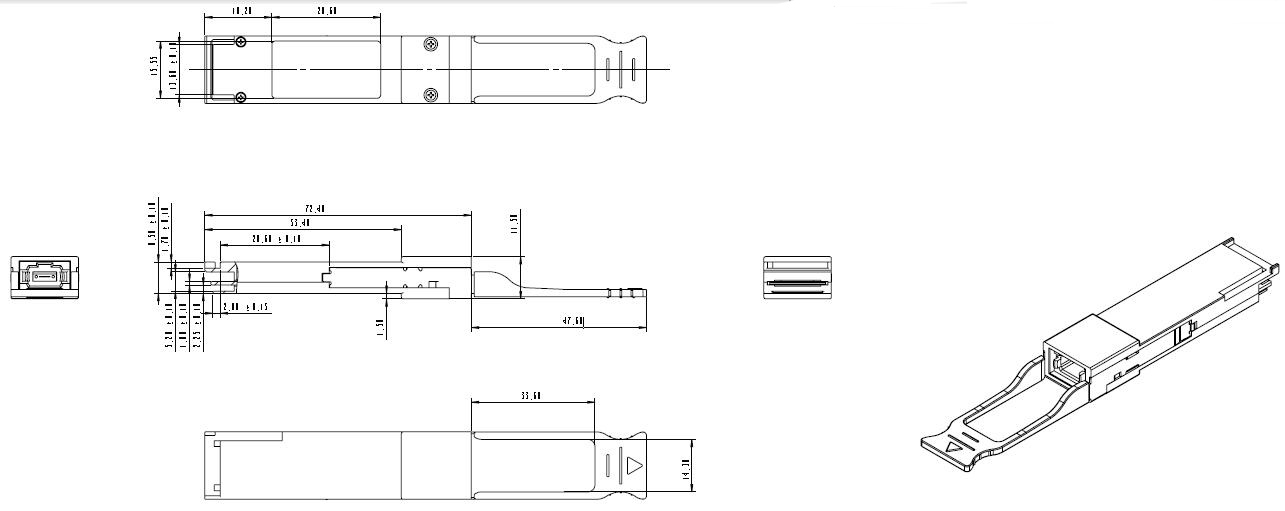

Dimensions mécaniques

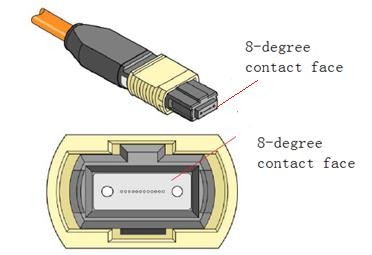

Attention : Afin de minimiser les réflexions induites par la connexion MPO, ce produit utilise une prise MPO à face d’extrémité inclinée à 8°. Un connecteur MPO mâle à face d’extrémité inclinée à 8° doit être utilisé avec ce produit, comme illustré sur la figure 5.
ESD
Cet émetteur-récepteur est spécifié avec un seuil de décharge électrostatique (DES) de 1 kV pour les broches SFI et de 2 kV pour toutes les autres broches d'entrée électrique, testé conformément à la norme MIL-STD-883, méthode 3015.4 / JESD22-A114-A (HBM). Toutefois, les précautions habituelles contre les DES restent nécessaires lors de la manipulation de ce module. Cet émetteur-récepteur est livré dans un emballage de protection contre les DES. Il doit être retiré de son emballage et manipulé uniquement dans un environnement protégé contre les DES.
Sécurité laser
Il s'agit d'un produit laser de classe 1 selon la norme IEC 60825-1:2007. Ce produit est conforme aux articles 1040.10 et 1040.11 du titre 21 du CFR, à l'exception des dérogations prévues par l'avis laser n° 50, daté du 24 juin 2007.

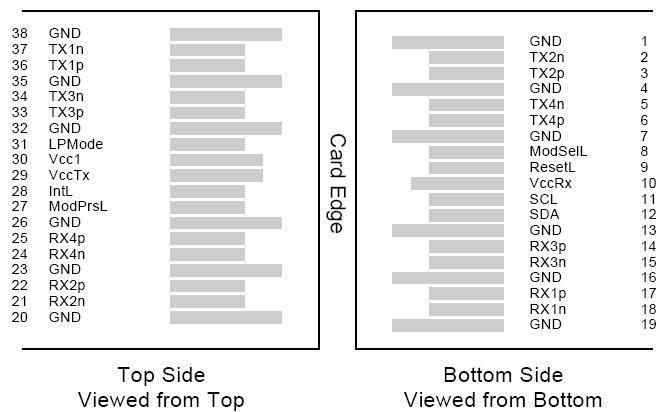

Attribution et description des broches
Attribution des broches
|
ÉPINGLE # |
Logique |
Symbole |
Description |
| 1 | |||
| 2 |
LMC - je |
||
| 3 |
LMC - je |
||
| 4 | |||
| 5 |
LMC - je |
||
| 6 |
LMC - je |
||
| 7 | |||
| 8 |
L V T LL - je |
||
| 9 | L V T LL - je | ||
| 10 | |||
| 11 |
L V CM O S - E/S |
||
| 12 |
L V CM O S - E/S |
||
| 13 | |||
| 14 |
LMC - O |
||
| 15 |
LMC - O |
||
| 16 | |||
| 17 |
LMC - O |
||
| 18 |
LMC - O |
||
| 19 | |||
| 20 | |||
| 21 |
LMC
