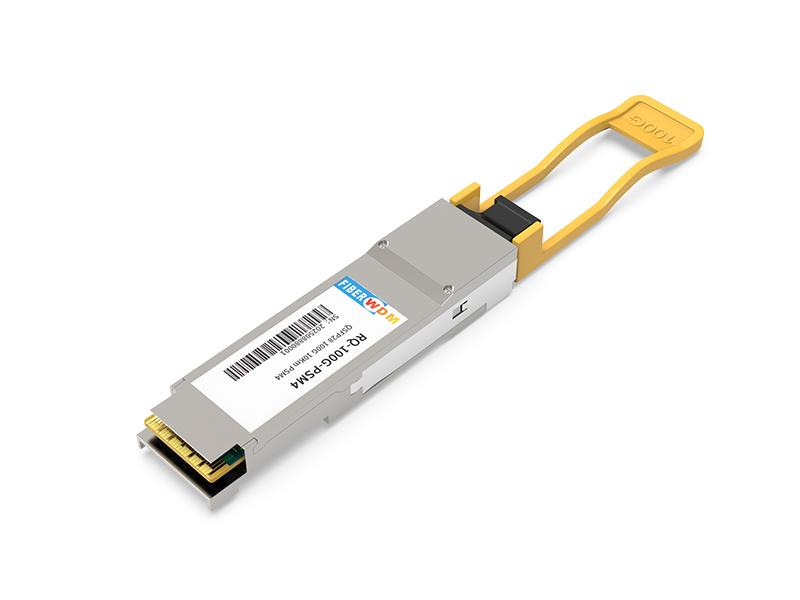

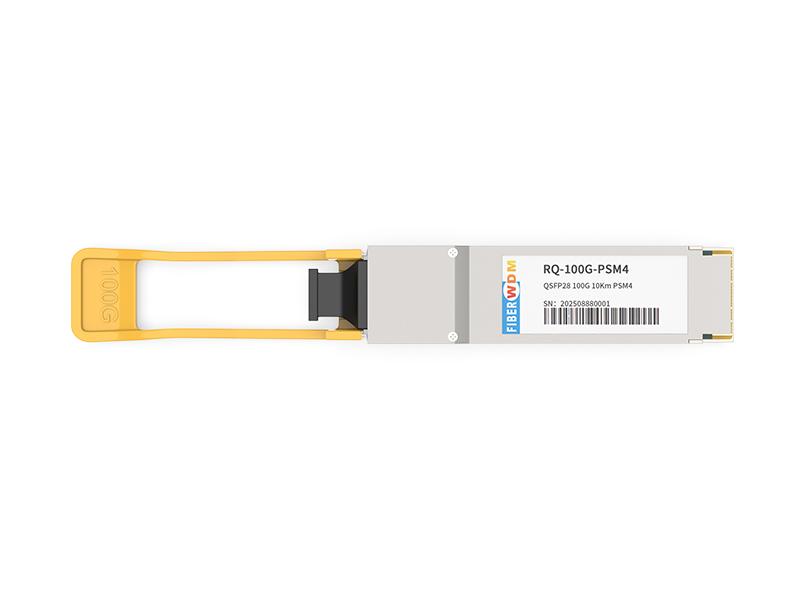

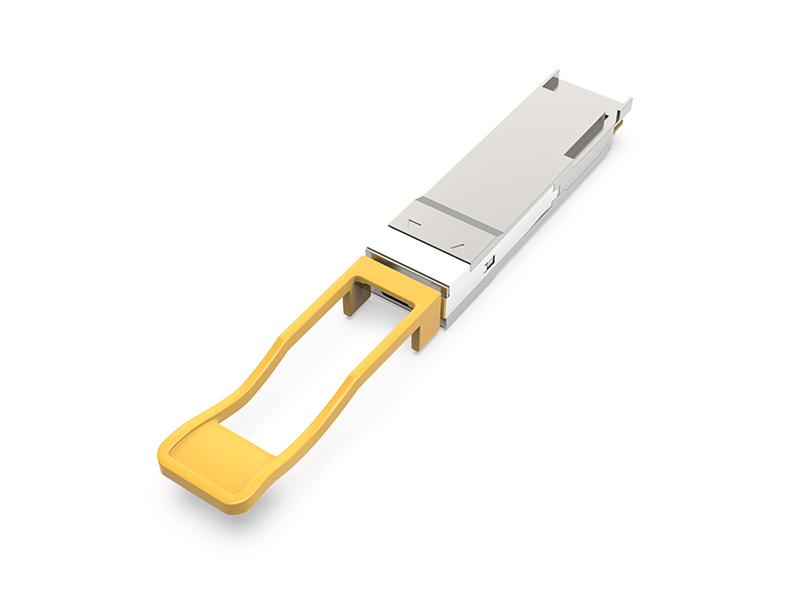

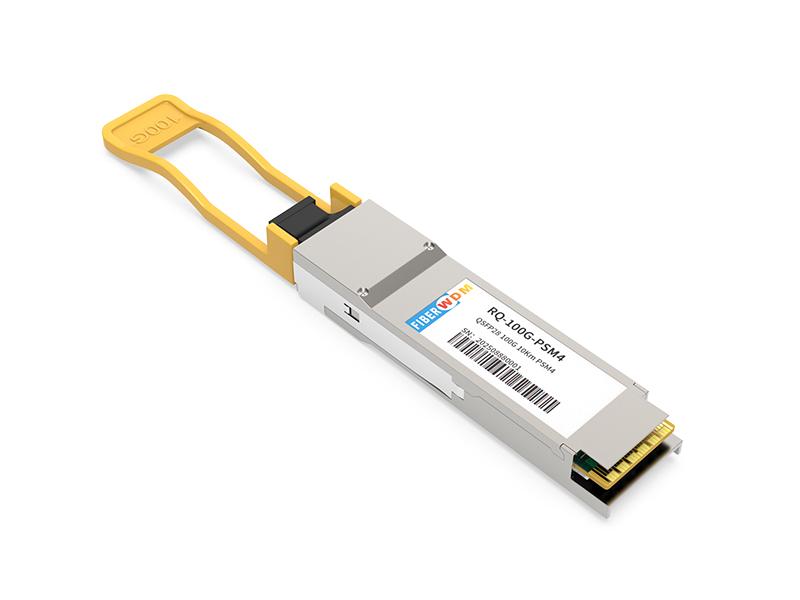

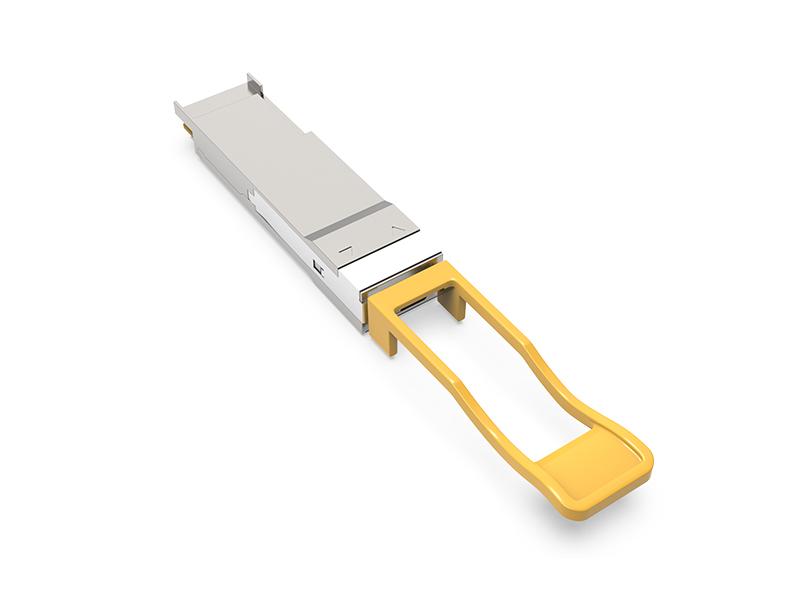

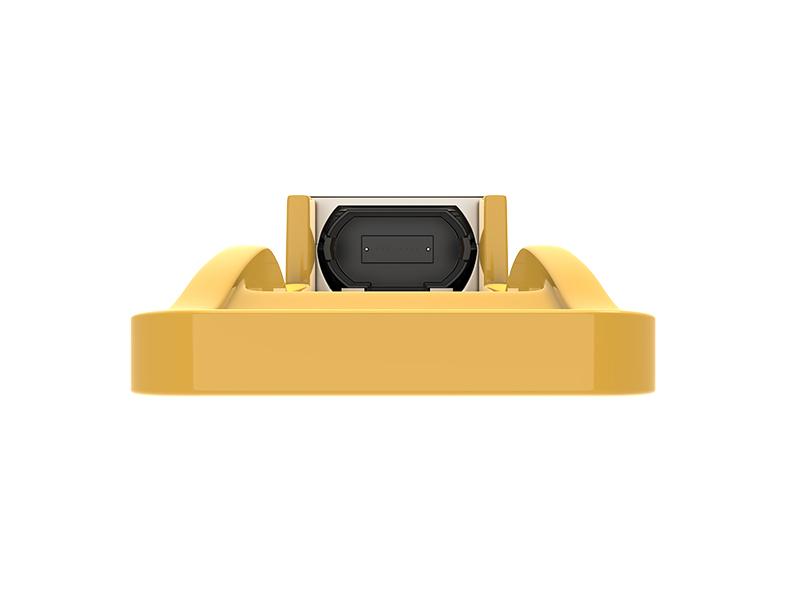

L'émetteur-récepteur optique OFQ212G10C-FP4 QSFP28 est conçu pour une portée jusqu'à 10 km avec un débit de données de 25,78 à 125 Gbit/s sur quatre voies. Alimenté en 3,3 V CC, il fonctionne dans la plage de températures commerciales. Il est conforme aux normes QSFP MSA, SFF-8436, SFF-8636 et PSM4 MSA. Les fonctions de diagnostic numérique sont accessibles via l'interface I2C, et les fonctions de contrôle, notamment la sélection de module (ModSelL), la réinitialisation de module (ResetL) et le mode basse consommation (LPMode), sont assurées par les interfaces LVTTL de l'hôte. L'émetteur-récepteur intègre un réseau de quatre lasers (généralement DFB), un réseau de quatre diodes PIN, un CDR haute performance intégrant quatre pilotes et des circuits intégrés TIA. Les interfaces de données Tx et Rx à couplage AC différentiel sont compatibles CML.
Émetteurs-récepteurs 100G QSFP28 10 km PSM4
Paramètres maximaux absolus
|
Valeurs maximales absolues (LE DÉPASSEMENT DE CES VALEURS PEUT ENDOMMAGER IRRÉVERSIBLEMENT L'APPAREIL) |
|||||
|
Paramètre |
Symbole |
Min |
Max |
Unités |
Notes |
|
Température de stockage |
Tstg |
-40 |
+95 |
°C |
Le dépassement des valeurs limites maximales absolues peut entraîner des dommages irréversibles à l'appareil. L’appareil n’est pas conçu pour fonctionner dans des conditions de valeurs maximales absolues simultanées, ce qui pourrait causer des dommages irréversibles à l’appareil. |
|
Température de fonctionnement du boîtier (commerciale) |
À |
0 | +70 |
°C |
|
|
Humidité relative - Stockage |
RHS |
0 | 95 | % | |
|
Humidité relative - Fonctionnement |
RHO |
0 | 85 | % | |
|
Tension d'alimentation |
VCC |
-0,3 | 3.6 | V | |
Conditions de fonctionnement
|
Conditions de fonctionnement recommandées |
|||||
|
Paramètre |
Symbole |
Min |
Type |
Max |
Unités |
|
Température de fonctionnement du boîtier |
Boîte de transfert |
0 |
+70 |
°C |
|
|
Tension d'alimentation CC |
VCC |
3,135 |
3,465 |
V |
|
|
Courant d'alimentation du module |
IIN |
1000 | mA | ||
Caractéristiques électriques
|
Caractéristiques électriques de l'émetteur |
|||||
|
Paramètre |
Symbole |
Min |
Type |
Max |
Unités |
|
Entrée de données différentielles Swing |
VIN |
180 |
900 |
mV |
|
|
Impédance d'entrée différentielle Tx |
Zin |
90 | 100 | 110 |
Ω |
|
Impédance de sortie différentielle Tx |
Zout |
45 | 50 | 55 |
Ω |
|
RéinitialiserL Désactiver la tension |
VR |
2.0 |
Vcc+0,3 |
V |
|
|
Tension d'activation ResetL |
VrEN |
0 |
0,8 |
V |
|
|
Tension de désactivation ModSelL |
Vm |
2.0 |
Vcc+0,3 |
V |
|
|
Tension d'activation ModSelL |
VmEN |
0 |
0,8 |
V |
|
|
Caractéristiques électriques du récepteur |
|||||
|
Paramètre |
Symbole |
Min |
Type |
Max |
Unités |
|
Sortie de données différentielles |
VOUT |
180 | 900 |
mV |
|
|
Impédance de sortie différentielle Rx |
ZOUT |
90 | 100 | 110 |
Ω |
|
Tension d'assertion IntL |
Vin |
VCC-0,5 |
VCC+0,3 |
V | |
|
Tension de désactivation IntL |
VDInt |
0 |
+0,4 |
V | |
Spécifications optiques
|
Spécifications optiques de l'émetteur |
||||||
|
Paramètre |
Symbole |
Min |
Type |
Max |
Unités |
Notes |
|
Fréquence des feux de signalisation | Chaque voie |
25,78125 ± 100 ppm |
Gbit/s |
||||
|
Longueur d'onde de la voie |
L0 |
1295 |
1310 |
1325 |
nm |
|
|
L1 |
1295 |
1310 |
1325 |
nm |
||
|
L2 |
1295 |
1310 |
1325 |
nm |
||
|
L3 |
1295 |
1310 |
1325 |
nm |
||
|
Rapport de suppression du mode latéral |
SMSR |
30 |
dB |
|||
|
Puissance de lancement moyenne totale |
Ptol |
|
8.0 |
dBm |
||
|
Puissance moyenne au lancement | Chaque voie |
Pavg |
-9,4 | 2.0 |
dBm |
||
|
Amplitude de modulation optique | Chaque voie |
OMA |
2.2 |
dBm |
1 | ||
|
Pénalité pour l'émetteur et la dispersion | Chaque voie |
TDP |
2.9 |
dB |
|||
|
Coordonnées du masque pour les yeux : X1, X2, X3, Y1, Y2, Y3 |
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
|
2 | ||
|
Puissance de lancement moyenne de l'émetteur OFF | Chaque voie |
|
-30 |
dBm |
|||
|
Taux d'extinction |
urgences |
3.5 |
dB |
|||
|
Largeur spectrale | 20 dB |
|
1 |
nm |
|||
|
Réflectance de l'émetteur |
|
-12 |
dB |
|||
|
tolérance à la perte de retour optique |
|
20 |
dB |
|||
Note:
|
Spécifications optiques du récepteur |
||||||
|
Paramètre |
Symbole |
Min |
Type |
Max |
Unités |
Notes |
|
Vitesse de signalisation par voie |
25,78125 ± 100 ppm |
Gbit/s |
||||
|
Longueur d'onde de la voie |
L0 |
1295 |
1310 |
1325 |
nm |
|
|
L1 |
1295 |
1310 |
1325 |
nm |
||
|
L2 |
1295 |
1310 |
1325 |
nm |
||
|
L3 |
1295 |
1310 |
1325 |
nm |
||
|
Seuil de dommages | Chaque voie |
THd |
3.0 |
dBm |
1 | ||
|
Puissance de réception moyenne | Chaque voie |
-12,66 |
2.0 |
dBm |
|||
|
réflectance du récepteur |
-26 |
dB |
||||
|
Sensibilité OMA|Chaque voie[1] |
Sen |
-12,5 |
dBm |
2 | ||
|
Sensibilité du récepteur sous contrainte (OMA), chaque voie |
-8,8 |
dBm |
||||
|
LOS Asser |
LOSA |
-15,5 |
||||
|
LOS Désaffirmation |
PERDU |
-13,5 |
||||
|
Hystérésis du LOS |
LOSH |
0,5 | 3 | |||
|
Pénalité pour fermeture verticale des yeux |
VECP |
1.9 |
dB |
3 | ||
|
Tremblement de l'œil stressé J2 |
J2 |
0,27 |
Interface utilisateur |
|||
|
Tremblement de l'œil stressé J4 |
J4 |
0,39 |
Interface utilisateur |
|||
Note:
1. Le récepteur doit pouvoir supporter, sans dommage, une exposition continue à un signal d'entrée optique modulé présentant ce niveau de puissance sur une voie. Le récepteur n'a pas à fonctionner correctement à cette puissance d'entrée.
2. Mesuré avec un signal de test de conformité à l'entrée du récepteur pour BER = 5e-5 BER.
3. La pénalité de fermeture verticale de l'œil et la gigue oculaire sous contrainte sont des conditions de test permettant de mesurer la sensibilité du récepteur sous contrainte. Elles ne constituent pas des caractéristiques du récepteur.
diagnostic numérique
|
Interface de surveillance |
||||
|
Paramètre |
Symbole |
Spéc. |
Unités |
État/Remarques |
|
Température |
Te |
+/-3 |
°C |
|
|
Tension |
VCC |
+/-5% |
V |
|
|
IBias |
BIAIS |
+/-10% |
mA |
|
|
Puissance de la commande |
Rx-pwr |
+/-2 |
dBm |
|
|
Puissance d'émission |
Puissance d'émission |
+/-2 |
dBm |
|

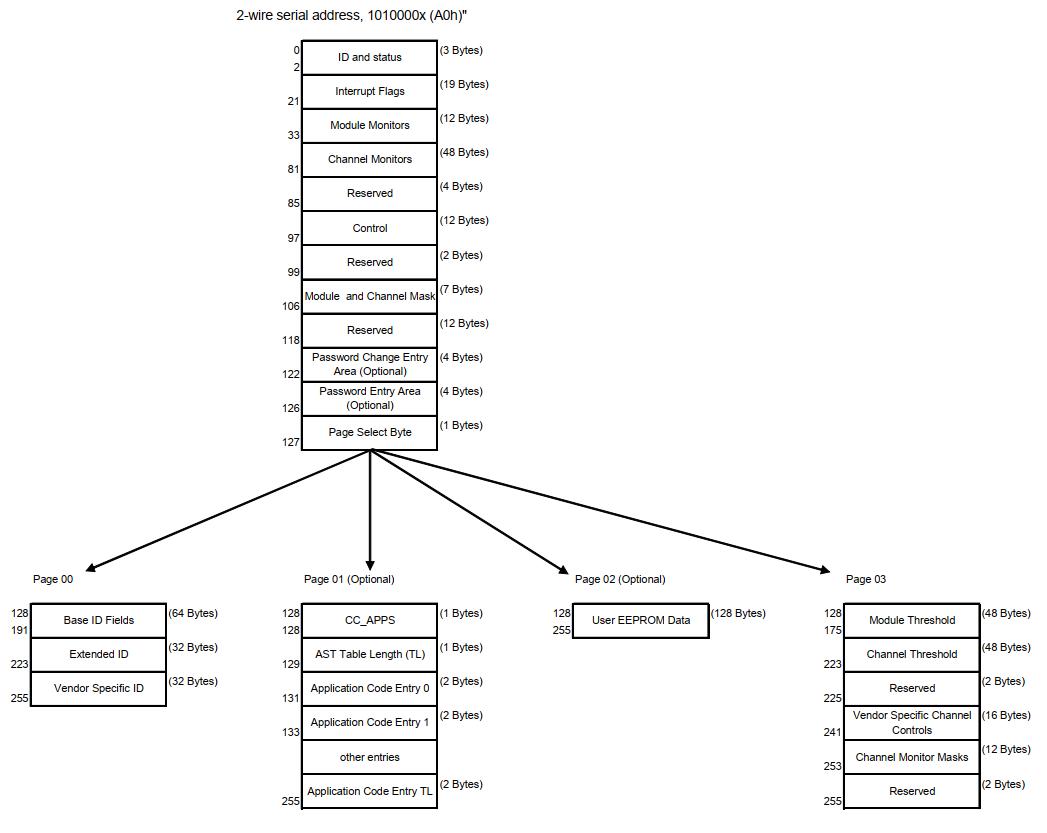

Carte mémoire

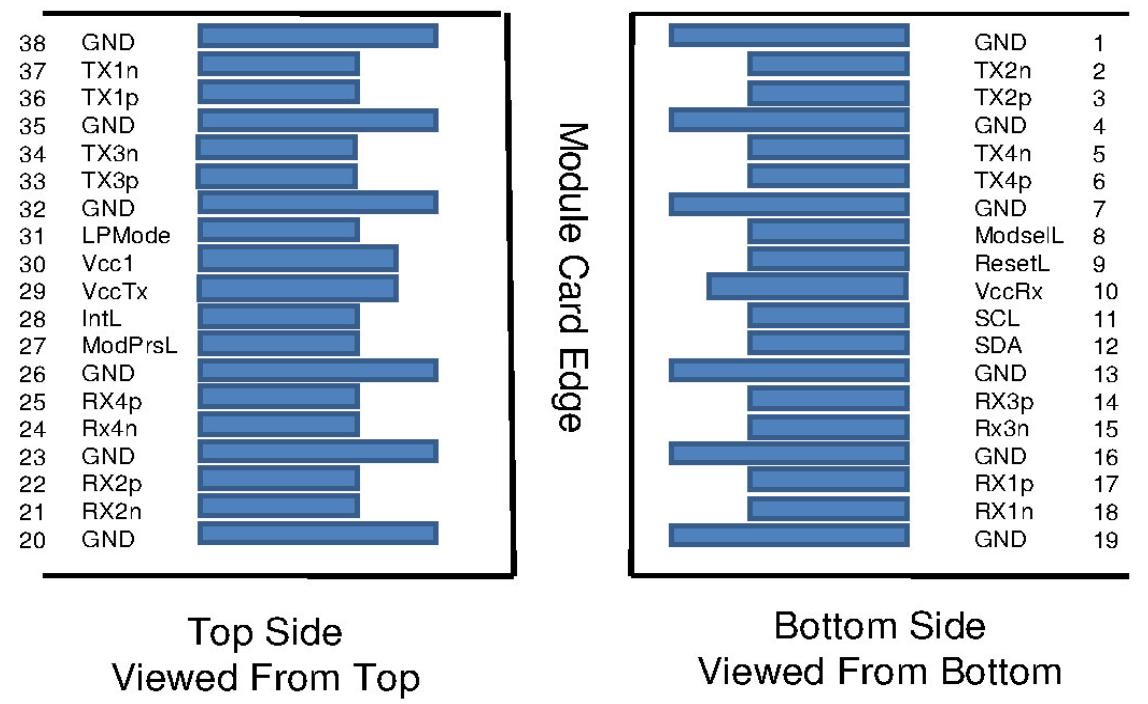

Attribution du code PIN
ModSelL
La broche ModSelL est une broche d'entrée. Lorsqu'elle est maintenue à l'état bas par l'hôte, le module répond aux commandes de communication série à 2 fils. La broche ModSelL permet l'utilisation de plusieurs modules QSFP sur un seul bus d'interface à 2 fils. Lorsque la broche ModSelL est à l'état haut, le module ne doit ni répondre ni accuser réception d'aucune communication d'interface à 2 fils provenant de l'hôte. Le nœud d'entrée du signal ModSelL doit être polarisé à l'état haut dans le module. Afin d'éviter les conflits, le système hôte ne doit pas tenter de communication d'interface à 2 fils pendant le délai de désactivation de la broche ModSelL après la désélection d'un module QSFP. De même, l'hôte doit attendre au moins la durée du délai d'activation de la broche ModSelL avant de communiquer avec le module nouvellement sélectionné. Les périodes d'activation et de désactivation de différents modules peuvent se chevaucher tant que les contraintes de temporisation ci-dessus sont respectées.
RéinitialiserL
La broche ResetL doit être reliée à Vcc dans le module QSFP. Un niveau bas sur la broche ResetL pendant une durée supérieure à la durée minimale d'impulsion (t_Reset_init) déclenche une réinitialisation complète du module, rétablissant ainsi tous les paramètres utilisateur à leur état par défaut. Le délai d'exécution de l'interruption de réinitialisation du module (t_init) commence au front montant suivant la levée du niveau bas sur la broche ResetL. Pendant l'exécution d'une réinitialisation (t_init), l'hôte ignore tous les bits d'état jusqu'à ce que le module signale la fin de l'interruption de réinitialisation. Le module signale cela en émettant un signal IntL avec le bit Data_Not_Ready à zéro. Notez qu'à la mise sous tension (y compris lors d'une insertion à chaud), le module doit émettre ce signal de fin d'interruption de réinitialisation sans nécessiter de réinitialisation.
ModPrsL
La broche ModPrsL est reliée à Vcc_Host sur la carte hôte et mise à la masse dans le module. ModPrsL est à l'état bas (« Low ») lorsque le module est inséré et à l'état haut (« Haut ») lorsque le module est physiquement déconnecté du connecteur hôte.
IntL
IntL est une broche de sortie. À l'état bas, elle indique un possible défaut de fonctionnement du module ou un état critique pour le système hôte. L'hôte identifie la source de l'interruption via l'interface série à deux fils. La broche IntL est une sortie à collecteur ouvert et doit être reliée à la tension d'alimentation de l'hôte sur la carte hôte.
Mode LP
La broche LPMode doit être reliée à Vcc dans le module QSFP. Cette fonction est assurée par la broche LPMode et la combinaison des bits de contrôle logiciel Power_over-ride et Power_set (adresse A0h, octet 93, bits 0 et 1). Le module possède deux modes : un mode basse consommation et un mode haute consommation. Le mode haute consommation fonctionne selon l'une des quatre classes de puissance. En mode basse consommation, le module consomme au maximum 1,5 W. Ceci protège les hôtes incapables de refroidir des modules de puissance supérieure, en cas d'insertion accidentelle de tels modules.
L'interface série à deux fils du module et toutes les fonctions de sécurité laser doivent rester pleinement opérationnelles en mode basse consommation. Le module doit également prendre en charge l'exécution de l'interruption de réinitialisation dans ce mode. Si les bits d'identification étendus (page 00h, octet 129, bits 6 et 7) indiquent une consommation supérieure à 1,5 W et que le module est en mode basse consommation, il doit réduire sa consommation à moins de 1,5 W tout en conservant les fonctionnalités décrites ci-dessus. La méthode exacte pour atteindre la basse consommation n'est pas spécifiée ; toutefois, il est probable que l'émetteur (Tx), le récepteur (Rx) ou les deux soient inopérants dans cet état. Si les bits d'identification étendus (page 00h, octet 129, bits 6 et 7) indiquent une consommation inférieure à 1,5 W, le module doit rester pleinement fonctionnel, qu'il soit en mode basse ou haute consommation.
Le module doit fonctionner en mode basse consommation si la broche LPMode est à l'état haut, ou si le bit de priorité d'alimentation (Power_over-ride) est à l'état haut et le bit Power_set également à l'état haut. Le module doit fonctionner en mode haute consommation si la broche LPMode est à l'état bas, ou si le bit de priorité d'alimentation (Power_over-ride) est à l'état haut et le bit Power_set à l'état bas. Notez que l'état par défaut du bit de priorité d'alimentation (Power_over-ride) est bas.

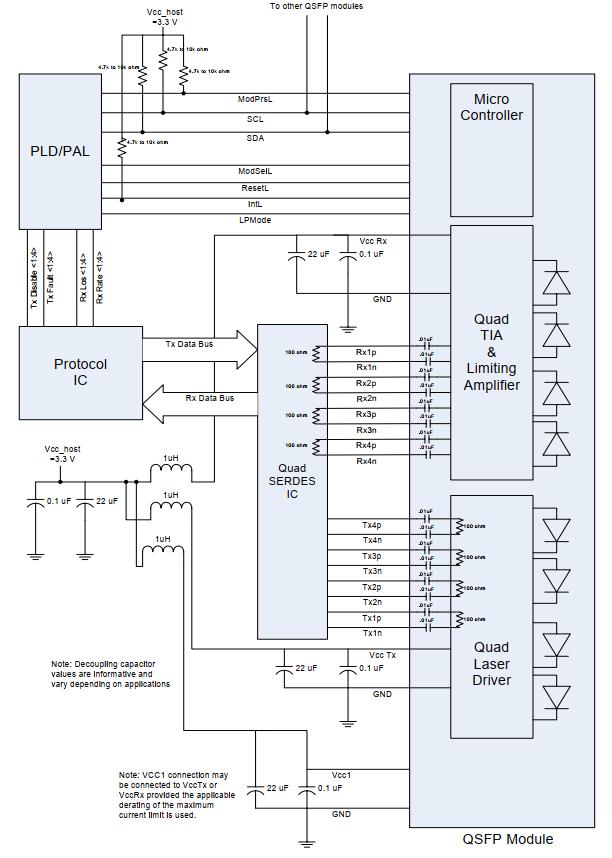

Interface électrique

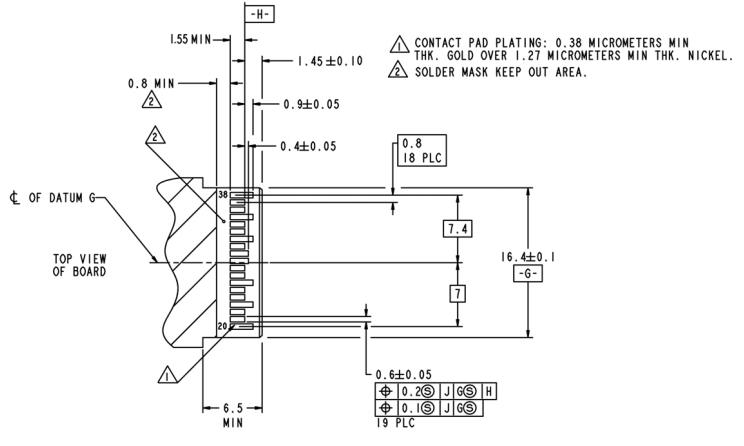

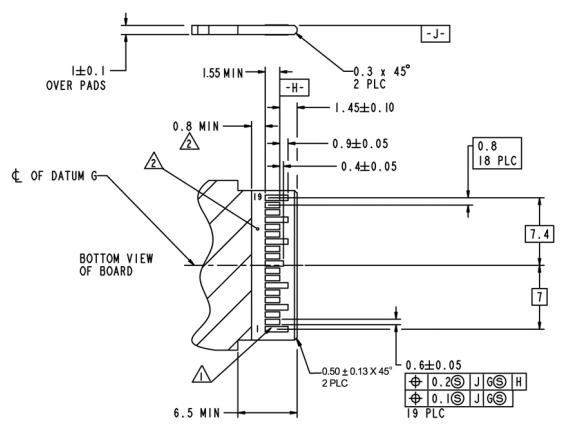

Disposition de circuit imprimé recommandée

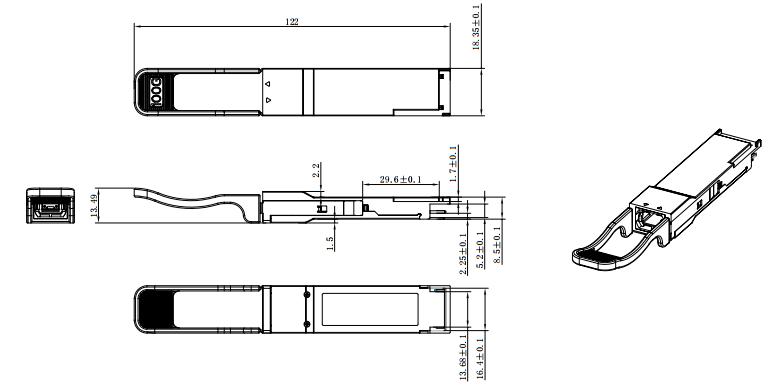

Dimensions mécaniques
Remarques :
1. Tolérance : +/-0,1 mm.
2. Autres selon la norme SFF-8661 ou les spécifications du client.
3. Port optique conforme aux spécifications du connecteur de fibre.
Précautions de manipulation :
Cet appareil est sensible aux dommages causés par les décharges électrostatiques (DES). Un environnement exempt d'électricité statique est fortement recommandé. Suivez les consignes relatives aux procédures de protection contre les DES.
Sécurité laser :
Les rayonnements émis par les appareils laser peuvent être dangereux pour les yeux. Évitez toute exposition oculaire, directe ou indirecte.
Avis:
Les informations fournies sur cette page contiennent les spécifications cibles du produit, lesquelles sont susceptibles d'être modifiées sans préavis.
Veuillez contacter votre bureau de vente Litecore pour obtenir des informations sur les mises à jour des produits, les modifications des spécifications, la disponibilité des échantillons et les dates de lancement de la production.
