Dans le domaine des communications modernes,
câbles à fibres optiques
Grâce à leurs excellentes performances, les câbles à fibre optique sont devenus le principal vecteur de transmission d'informations. Comparés aux câbles en cuivre traditionnels, leurs avantages en termes de débit, de bande passante et de fiabilité sont incomparables et transforment profondément les communications et les modes de vie. Cet article détaille les aspects clés des câbles à fibre optique : définition, principe de fonctionnement, types, méthodes de sélection, installation et maintenance.
I. Définition et principe de fonctionnement
Qu'est-ce qu'un câble à fibre optique ?

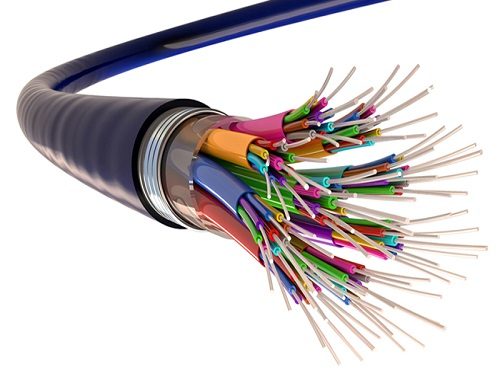

Un câble à fibre optique est un support de transmission composé de fines fibres optiques en verre ou en plastique comme noyau, recouvertes d'une couche protectrice, capables de transmettre efficacement des signaux optiques.
Principe de fonctionnement
Les câbles à fibre optique fonctionnent selon le principe de la réflexion totale interne de la lumière : l'indice de réfraction du cœur est supérieur à celui de la gaine. Lorsqu'un signal optique pénètre à un angle supérieur à l'angle critique, il subit une réflexion totale continue à l'interface et se propage le long du cœur. À l'émission, les signaux électriques sont convertis en signaux optiques et en entrée, puis à la réception, ils sont reconvertis en signaux électriques, permettant une transmission à haut débit avec de faibles pertes et une protection anti-interférences.

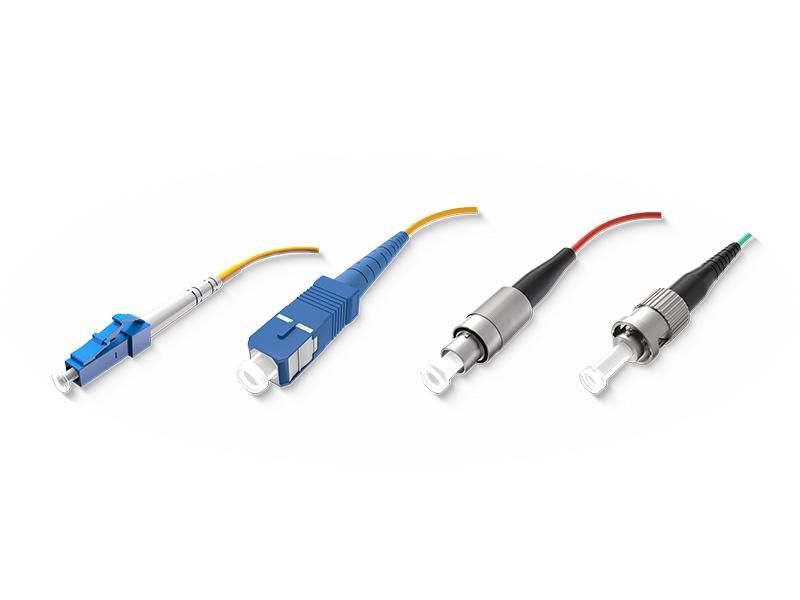

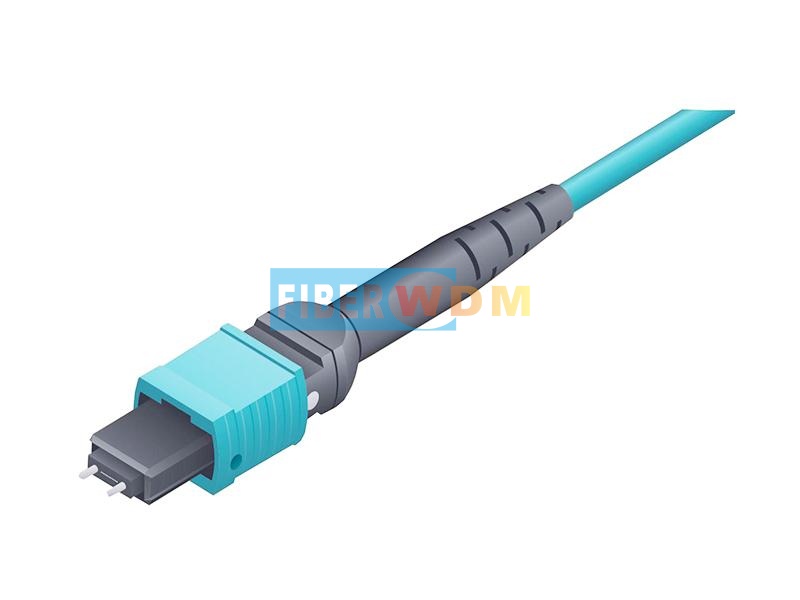

Les types de connecteurs courants incluent SC, LC, ST et MTP/MPO. Chacun présente des caractéristiques spécifiques en termes de perte d'insertion, de difficulté d'installation et de durabilité. Le choix doit être basé sur des scénarios d'application spécifiques afin de garantir la qualité du signal et les performances du réseau.
II. Principaux types
Fibre monomode
Le diamètre du cœur est de 8 à 10 μm, permettant la transmission d'un seul mode lumineux. Il présente une perte extrêmement faible, une longue distance de transmission et une large bande passante, idéale pour les communications haut débit longue distance. Divisé en OS1 (intérieur) et OS2 (extérieur et longue distance), il est utilisé dans les télécommunications longue distance, l'interconnexion des centres de données, etc.
Fibre multimode
Le diamètre du cœur est de 50 à 62,5 μm, ce qui permet la transmission simultanée de plusieurs modes lumineux. En raison de la dispersion modale, sa distance de transmission et sa bande passante sont limitées, ce qui le rend adapté aux scénarios à courte distance. Il est principalement utilisé dans les réseaux locaux des immeubles de bureaux et des campus. Les modèles OM3 et OM4 sont compatibles avec les protocoles à haut débit tels qu'Ethernet.
III. Méthodes de sélection
Des considérations globales sont nécessaires :
-
Distance de transmission et bande passante : pour les longues distances et les bandes passantes élevées, le mode unique est préféré ; pour les courtes distances et les bandes passantes moyennes, le mode multiple est plus économique.
-
Conditions environnementales : Pour une utilisation en extérieur, choisissez des types résistants aux intempéries et à l'humidité ; dans les environnements électromagnétiques forts, des câbles armés peuvent être nécessaires.
-
Coût et compatibilité : Le monomode présente un coût initial élevé, mais une excellente rentabilité à long terme ; le multimode présente un faible coût de déploiement. Il est également nécessaire d'adapter les types de connecteurs et les méthodes d'épissure aux équipements existants.
La bande passante détermine la capacité de transmission de données par unité de temps. Lors du choix, il est nécessaire de prendre en compte les exigences de l'application pour garantir le bon fonctionnement du système.
IV. Compétences en matière d'installation et de maintenance
Bonnes pratiques d'installation
-
Respectez strictement les spécifications et maintenez le rayon de courbure minimum pour éviter une courbure excessive.
-
Planifiez raisonnablement le routage et ajoutez des dispositifs de protection pour éviter les tensions et les dommages environnementaux.
-
Effectuez plusieurs tests lors de l'installation pour vérifier les problèmes d'atténuation et de réflexion élevés, et nettoyez et manipulez les connecteurs.
-
Enregistrez des informations telles que le routage et les positions des joints pour une maintenance ultérieure pratique.
Compétences en maintenance
-
Utilisez régulièrement un équipement professionnel pour détecter la perte de signal et l’intégrité du système.
-
Nettoyez les connecteurs selon un calendrier fixe à l'aide d'outils et de méthodes de nettoyage spéciaux, et testez-les après le nettoyage pour garantir leur efficacité.
-
Des enregistrements détaillés des travaux de maintenance, y compris les résultats des tests et le temps de nettoyage, aident à évaluer l'état du réseau et à prévoir les besoins de maintenance, réduisant ainsi les coûts d'exploitation et de cycle de vie.
En tant que pierre angulaire des communications modernes, l’importance des câbles à fibre optique est évidente.
