Mots-clés : GPON, XGS-PON, CATV, CEx-WDM, FWDM
À l'ère des réseaux de fibre optique performants et de leur évolution fluide, la technologie de multiplexage par répartition en longueur d'onde (WDM) est devenue essentielle pour améliorer le taux d'utilisation des ressources de fibre optique et permettre la coexistence de multiples services. Forte de son expertise technique dans le domaine des communications optiques,
Fibrewdm
propose des solutions efficaces et flexibles pour les réseaux d'accès modernes grâce à ses équipements des séries FWDM et CEx-WDM.
Contexte et défis
Avec l'expansion des services véhiculés par les réseaux d'accès vers la vidéo haute définition, le cloud computing et l'Internet des objets (IoT), la fibre optique jusqu'au point de terminaison (FTTx) s'est imposée comme une solution idéale grâce à son potentiel de bande passante considérable, et la technologie des réseaux optiques passifs (PON) est devenue la norme pour les réseaux d'accès filaires. Cependant, l'infrastructure réseau est confrontée à des défis sans précédent en matière d'intégration des services anciens et nouveaux, de coûts de mise à niveau et autres aspects.
-
Conflits technologiques intergénérationnels : les différentes générations de technologies PON (telles que GPON et XGS-PON) utilisent des longueurs d’onde montantes et descendantes différentes. L’accès d’un OLT de nouvelle génération à un ODN par une ONU de technologie ancienne peut entraîner un échec d’activation en raison de ces conflits de longueurs d’onde.
-
Coûts de mise à niveau élevés : Les mises à niveau de réseau traditionnelles nécessitent la réfection ou la rénovation à grande échelle des liaisons en fibre optique, ce qui implique des coûts élevés en matériaux et en main-d’œuvre ainsi qu’un long cycle de construction.
-
Déploiement de service rigide : les réseaux ODN traditionnels ne prennent généralement en charge qu’un seul type de service PON, ce qui ne peut pas répondre simultanément aux besoins en service XGS-PON des utilisateurs haut de gamme et aux besoins en service GPON+CATV des ménages ordinaires, rendant impossible un déploiement de service raffiné.
-
Hésitation dans la stratégie d'investissement : les opérateurs hésitent sur le plan stratégique en raison de leurs craintes que les nouvelles technologies ne rendent obsolètes les anciens équipements ou les actifs existants.
Principes techniques
Nos produits des séries FWDM et CEx-WDM ont été conçus pour répondre aux principaux problèmes mentionnés ci-dessus. Ils utilisent la technologie WDM pour transmettre simultanément plusieurs signaux optiques de longueurs d'onde différentes dans une seule fibre optique, ce qui permet de réaliser efficacement la synthèse et la séparation des signaux multiservices et d'améliorer considérablement le taux d'utilisation des ressources de fibre optique.
Nous proposons deux séries de produits : la série FWDM et la série CEx-WDM, disponibles sous forme de carte enfichable LGX ou de dispositif intégré 1U.
Caractéristiques techniques du produit
La série FWDM repose sur une technologie de filtrage en couches minces, capable de séparer ou de combiner avec précision des signaux optiques de différentes longueurs d'onde. Cette structure permet à une seule fibre de transporter simultanément des données bidirectionnelles et des services vidéo unidirectionnels, améliorant ainsi considérablement l'efficacité de l'utilisation des ressources de fibre optique.
-
Le câble CATV 1550 nm est responsable des services de diffusion vidéo en aval.
-
Les technologies PON 1310/1490nm et XGS-PON 1270/1577nm sont responsables des services PON en amont et en aval, avec une intégration multiservice sans interférence mutuelle.
-
Faible perte d'insertion (≤0,8 dB) et isolation élevée des canaux (≥30 dB).
-
Perte de retour élevée (≥45dB) et large plage de températures de fonctionnement (-40℃ ~ +85℃).
-
Prise en charge de la personnalisation des types et des quantités de services portuaires, permettant un investissement précis.
-
Dispositif passif, ne nécessitant aucune alimentation électrique, ce qui réduit les coûts supplémentaires tels que les frais d'électricité et diminue les taux de défaillance du système.
Ces excellentes performances garantissent que l'équipement FWDM peut fournir des services stables et fiables dans divers environnements d'application, répondant ainsi aux normes élevées des équipements de classe opérateur.
CEx-WDM est un produit clé dans l'évolution de la technologie PON, principalement conçu pour assurer la mise à niveau en douceur des réseaux PON et la coexistence des anciens et des nouveaux réseaux.
-
Le GPON 1290-1330nm/1480-1550nm est responsable des services GPON en amont et en aval.
-
XGS-PON 1260-1280nm/1575-1580nm est responsable des services XGS-PON en amont et en aval.
-
NG-PON2+PtP 1524-1544nm/1596-1625nm est responsable des services NG-PON2+PtP en amont et en aval, permettant la coexistence de divers services PON anciens et nouveaux sans interférence mutuelle et une mise à niveau en douceur.
-
L'OTDR 1625-1675nm est responsable des signaux de détection OTDR, avec un port de détection à fibre optique OTDR pour faciliter le diagnostic des pannes.
-
Faible perte d'insertion (GPON≤0,9 dB, XGS-PON≤1,1 dB, NG-PON2≤1,3 dB, OTDR≤1,6 dB ; se référer aux produits spécifiques pour plus de détails).
-
Isolation élevée des canaux (≥30dB pour tous les canaux) et perte de retour élevée (≥55dB).
-
Prise en charge de la personnalisation des types et des quantités de services portuaires, permettant un investissement précis.
-
Dispositif passif, ne nécessitant aucune alimentation électrique, ce qui réduit les coûts supplémentaires tels que les frais d'électricité et diminue les taux de défaillance du système.
Cette conception permet aux opérateurs de réseau d'augmenter considérablement la capacité du réseau en modernisant les équipements aux deux extrémités sans remplacer le réseau de distribution optique (ODN) de base, réduisant ainsi considérablement les coûts d'évolution du réseau.
Scénarios d'application du produit
-
Convergence des réseaux CATV et PON
Dans les applications triple play, les équipements de la série FWDM multiplexent les signaux de diffusion vidéo CATV 1550 nm avec les signaux de données 1310 nm/1490 nm et XGS-PON 1270 nm/1577 nm du système PON dans une seule fibre optique, réalisant une transmission triplex sur une seule fibre et économisant considérablement les ressources en fibres optiques.
-
Mise à niveau fluide des réseaux PON
Pour les opérateurs de réseau souhaitant évoluer du GPON vers le XGS-PON, voire le NG-PON2, les produits de la gamme CEx-WDM constituent une solution de transition idéale. Les utilisateurs GPON existants et les nouveaux utilisateurs XG(S)-PON peuvent coexister au sein du même réseau ODN. Les opérateurs peuvent ainsi moderniser progressivement les équipements de leurs utilisateurs en fonction de la demande du marché, optimisant ainsi la protection de leurs investissements existants.

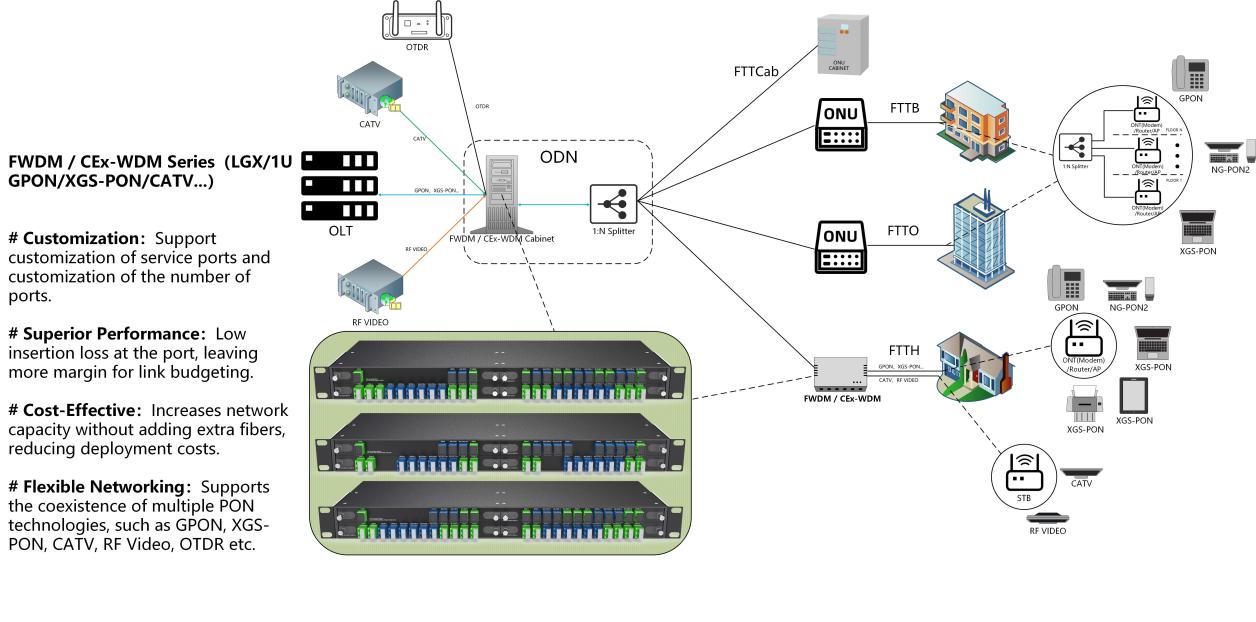

Diagramme d'application des produits de la série FWDM/CEx-WDM
Avantages du produit
-
Déploiement facile :
Mise à niveau « plug-and-play ». Déployez un équipement CEx-WDM ou FWDM au central téléphonique, connectez les anciens et nouveaux OLT aux ports correspondants de l'équipement, puis remplacez les ONU correspondantes chez les utilisateurs nécessitant une mise à niveau. L'ensemble du processus est instantané et sans interruption pour les utilisateurs existants, permettant une mise à niveau à chaud.
-
Utilisation et entretien faciles :
Architecture réseau simplifiée. Les opérateurs n'ont plus besoin de gérer plusieurs réseaux physiques et ressources de fibre optique indépendants pour différentes générations de technologies PON. Tous les services sont acheminés sur le même réseau physique de fibre optique, ce qui simplifie considérablement la topologie du réseau et réduit la complexité et le coût d'exploitation et de maintenance.
-
Investissement avantageux :
Investissement ciblé et retour sur investissement rapide. Réduisez l'investissement initial sans déployer massivement la fibre optique pour les nouveaux services ; accélérez le lancement des services et raccourcissez considérablement leur cycle de déploiement ; optimisez vos investissements en modernisant les équipements dans les zones où la demande des utilisateurs est forte et leur disposition à payer suffisante, améliorant ainsi le retour sur investissement.
-
Avantage stratégique :
Conserver un avantage concurrentiel en toutes circonstances. À l'ère du 50G PON, le même ODN et le même concept d'évolution FWDM/CEx-WDM restent applicables. Cela permet aux opérateurs de lancer des services de pointe à moindre coût et à des débits plus rapides, leur assurant ainsi un avantage concurrentiel permanent.
Résumé
Avec le déploiement continu de la 5G et la popularisation rapide de l'accès Internet à domicile 10G PON, la demande en bande passante multiservice pour les réseaux d'accès est croissante. Nos équipements des séries FWDM et CEx-WDM permettent la transmission intégrée multiservice des réseaux d'accès fibre optique actuels, relèvent les défis techniques liés à l'intégration et à la mise à niveau des réseaux, et facilitent leur évolution future. Ces équipements WDM haute performance joueront un rôle de plus en plus important dans la construction d'infrastructures de réseaux optiques plus efficaces, économiques et intelligentes.
