Mots-clés : Gestion et détection des fibres optiques, alerte précoce en cas de panne, visualisation

Face à l'expansion rapide des réseaux de fibre optique, le gaspillage invisible de ressources augmente discrètement vos coûts d'exploitation. À mesure que la taille des réseaux s'accroît, un grand nombre de fibres optiques inutilisées ou sous-utilisées engendrent non seulement du gaspillage, mais font également grimper les coûts de maintenance. Le système de gestion des ressources de fibre inutilisées (IFRMS), développé indépendamment par Guangzhou Ruidong Electronic Technology Co., Ltd. , assure une gestion et un contrôle efficaces des ressources en fibre optique grâce à des technologies intelligentes, optimisant ainsi les performances du réseau et réduisant les coûts opérationnels.

Contexte et défis

Avec le développement rapide de la 5G, du cloud computing et de l'Internet des objets (IoT), la demande en bande passante réseau a connu une croissance exponentielle. Cependant, derrière le déploiement massif de câbles optiques, la gestion et la maintenance sont devenues des défis majeurs.

• La gestion traditionnelle des fibres optiques repose sur des enregistrements manuels et des étiquettes papier fournies par le personnel de pose, ce qui entraîne une faible efficacité et des taux d'erreur élevés.
• Dans les environnements de réseaux à grande échelle, les responsables peinent souvent à connaître avec précision l'état d'utilisation actuel (inactif/en service) de la fibre optique. Ce manque de données pour la planification et l'optimisation du réseau entraîne un gaspillage des ressources de fibre optique.
• En cas de panne de réseau, le personnel de maintenance doit consacrer beaucoup de temps à la localisation des problèmes, ce qui prolonge l'interruption d'activité. Cette contradiction est devenue de plus en plus flagrante avec le développement des réseaux.

Principes techniques du système

Le système de gestion des ressources de fibre optique inactives (IFRMS) est un système intelligent conçu spécifiquement pour répondre aux problématiques mentionnées ci-dessus. Il intègre une technologie de détection de la fibre optique, des algorithmes d'analyse intelligents et des outils de gestion automatisés afin d'identifier rapidement les ressources de fibre optique inactives et d'optimiser leur utilisation. Doté d'une interface utilisateur efficace et intuitive, il permet une gestion visuelle complète des ressources de fibre optique.

Le système propose deux spécifications : IFMS-24-1U (24 cœurs) et IFMS-48-1U (48 cœurs), toutes deux adoptant une conception de châssis standard 1U.

Caractéristiques techniques principales

• Prend en charge jusqu'à 48 accès cœurs, dont 24 services double cœur et 24 canaux de détection double cœur.
• Fonctionnement simultané des services (1310/1550 nm) et de la détection (1610 nm) sans interférence mutuelle.
• Aucune incidence sur les communications commerciales normales en cas de panne de courant ou de dysfonctionnement d'équipement.

Valeur fonctionnelle de base

• Surveillance en temps réel et alerte précoce

Le système est doté d'une source lumineuse émettant en continu pour surveiller en temps réel l'état des liaisons par fibre optique. Il intègre un mécanisme d'alarme à deux niveaux, permettant de paramétrer des seuils d'alerte et d'alarme afin de détecter rapidement les problèmes potentiels et d'assurer une intervention rapide.

• Plateforme visuelle

Le système prend en charge un déploiement flexible. Il permet une gestion visuelle centralisée via une interface de gestion de réseau WEB ou une gestion visuelle unifiée globale des équipements et des ressources de fibre optique via une plateforme intégrée.

• Gestion intelligente des ressources

Des fonctions complètes de gestion des permissions permettent de paramétrer les fonctions et de segmenter les utilisateurs selon leur région. Elles gèrent avec précision l'état d'utilisation du cœur de fibre optique, affichant les conditions de perte, les informations sur le site et les identifiants pour une gestion unifiée des ressources.

• Enregistrement et analyse des données

Génère des graphiques de courbes historiques de perte de câble optique, prenant en charge le suivi et l'enregistrement des données sur différentes périodes afin de fournir une base pour l'optimisation du réseau et la planification des mises à niveau.

Scénarios d'application

• Interconnexion des centres de données

La surveillance en temps réel de l'état des liaisons d'interconnexion et la localisation rapide des ressources de fibre optique inactives améliorent considérablement la vitesse de réponse en matière d'expansion commerciale.

• Opérations de télécommunications

Des données précises sur les ressources permettent aux opérateurs télécoms de planifier et d'étendre leurs réseaux de manière plus rationnelle, réduisant ainsi les investissements à l'aveugle. La fonction d'alerte précoce les aide à détecter les pannes potentielles en amont et à améliorer la qualité de service.

• Réseaux d'entreprise

Grâce à l'interface intuitive du système et à ses fonctions de gestion à distance, le personnel non professionnel peut facilement appréhender l'utilisation des ressources de fibre optique et optimiser les structures de réseau.

Diagramme d'application du système de gestion des ressources de fibres inactives

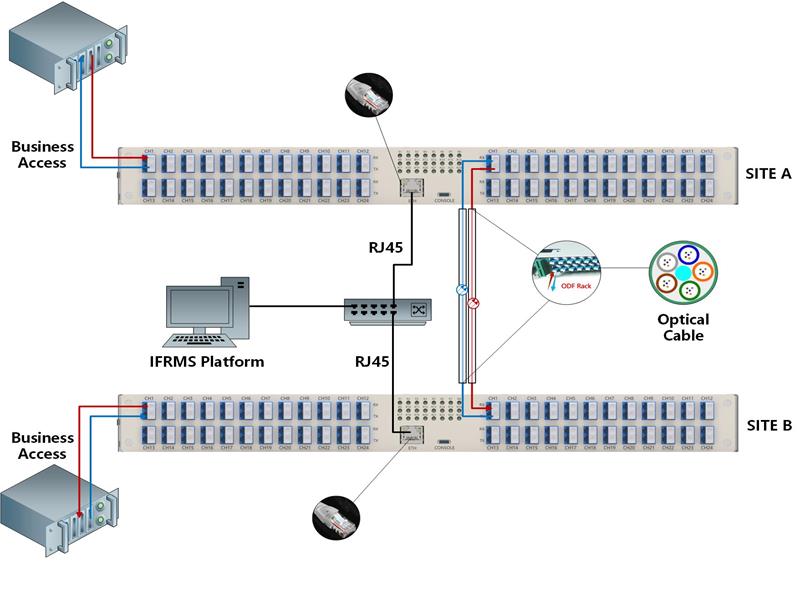

Schéma de connexion fibre du système de gestion des ressources fibre inactives

Avantages techniques

• Intégration élevée : Prend en charge l'accès fibre optique à 48 cœurs (accès au service à double fibre à 24 cœurs) dans un espace 1U.
• Détection précise : plage de détection de puissance optique de -40 dBm à +1 dBm, précision de ±5 % et résolution de 0,01 dB.
• Stable et fiable : stabilité de sortie à long terme de ±0,1 dB/8 h (20 °C) et perte d'insertion de ≤1,0 dB.
• Adaptabilité flexible : Prend en charge plusieurs interfaces telles que LC/PC et MPO/PC.
• Personnalisable : Options monomode (SM) et multimode (MM) disponibles sur demande.
• Économie d'énergie : Consommation électrique maximale de 5 W.

Résumé

Le système IFRMS rend les ressources de fibre optique inutilisées transparentes et visibles, permet la détection précoce des pannes potentielles et optimise l'utilisation des ressources réseau. À l'avenir, le système IFRMS continuera d'évoluer vers une plus grande intelligence, en assurant la maintenance préventive, en renforçant son intégration avec les systèmes de gestion de niveau supérieur, en proposant des interfaces API plus riches et en permettant une planification unifiée des ressources plus étendue. À l'ère de l'économie numérique, il constitue non seulement un outil d'exploitation et de maintenance, mais aussi un atout majeur pour les entreprises souhaitant se forger un avantage concurrentiel.
