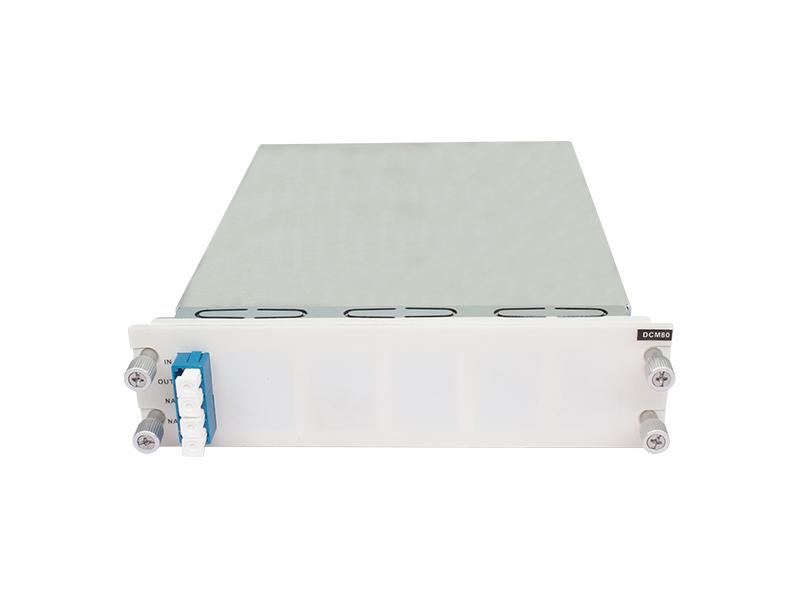

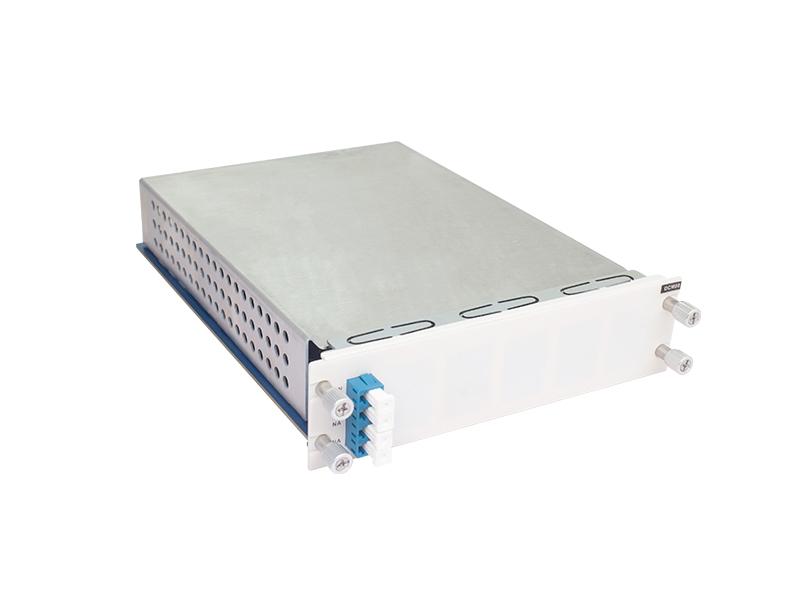

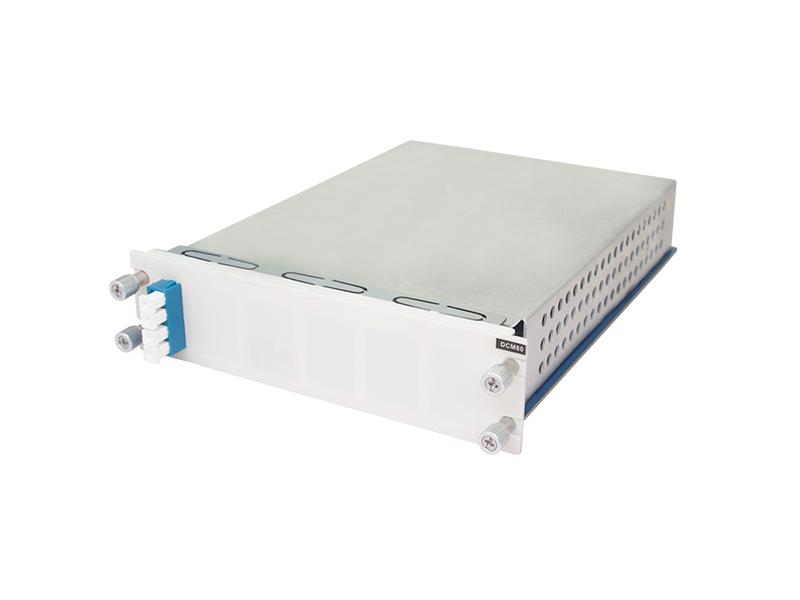

DCM Dispersion Compensation Module
DCM Dispersion Compensation Module DCM Dispersion Compensation Module DCM Dispersion Compensation Module DCM Dispersion Compensation Module

Carte du module de compensation de dispersion DCM

Module de compensation de dispersion DCM : DCM 10~100 km
Renseignez-vous maintenant Télécharger
  • Détails du produit

Carte de module de compensation de dispersion DCM 10~100KM DCM

DCM La fibre optique à dispersion négative est un nouveau type de fibre monomode conçue pour les normes G.652 et G.655. La dispersion de la fibre G.652 est positive (17-20 ps/nm/km) au voisinage de 1550 nm, tandis que celle de la fibre G.655 est positive (4-6 ps/nm/km), avec une pente de dispersion positive. Il est donc nécessaire d'ajouter une fibre de compensation à dispersion négative pour compenser la dispersion et garantir une dispersion totale proche de zéro sur l'ensemble de la ligne. On peut ainsi atteindre des débits élevés, une grande capacité et une longue distance de communication.

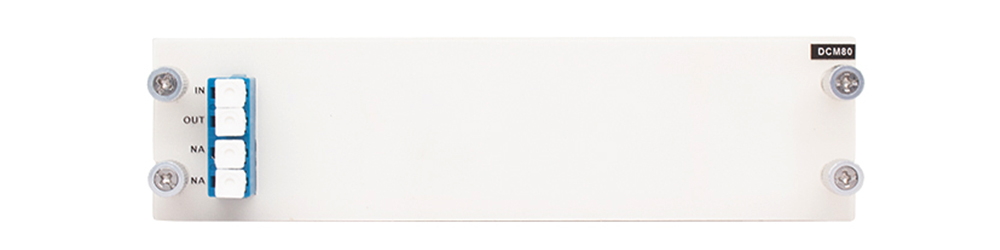

Panneau de produit

DCM

Principe de compensation de la dispersion

La dispersion est l'une des propriétés de transmission de la fibre optique, et le signal d'impulsion optique s'élargit au fil du temps après sa transmission dans la fibre sur une certaine distance, ce qui produit des interférences intersymboles, augmentant ainsi le taux d'erreur et affectant la qualité de la communication.

  • Plus le débit de données est élevé, plus les interférences intersymboles se produiront facilement.
  • Plus la distance de transmission est longue, plus les interférences intersymboles se produiront facilement.

DCM Dispersion Compensation Module

Spécifications du produit

Modèle de produit

DCM20

DCM40

DCM60

DCM80

DCM100

Distance de compensation équivalente G.652

20 km

40 km

60 km

80 km

100 km

Dispersion de longueur d'onde à 1545 nm (ps/nm)

-340±20

-670±30

-1000±40

-1340±50

-1670±60

pente de dispersion relative à la longueur d'onde de 1545 nm

0,004±20%(nm-1)

Perte d'insertion

≤3,6 dB

≤4,8 dB

≤6,8 dB

≤8,7 dB

≤9,7 dB

Dispersion du mode de polarisation

≤0,6 ps

≤0,9 ps

≤1 ps

≤1 ps

≤1 ps

Puissance optique d'entrée nominale à onde unique

≤0 dBm
