Le multiplexeur/démultiplexeur DWDM 16 canaux est conçu par FIBERWDM, longueur d'onde de C21 à C26 (1560,61 nm ~ 1548,52 nm), (d'ailleurs, nous pouvons prendre en charge la personnalisation d'autres longueurs d'onde) ; conformément à la grille ITU-T G.694.1 100 GHz, il maximise la capacité de la bande C.
Le module DWDM 16 canaux est entièrement passif et intégré au boîtier LGX. Il s'installe dans un rack 1U à 2 emplacements et présente une perte d'insertion inférieure à 3,5 dB. Associé à des amplificateurs DWDM et à un dispositif DCM, il permet la transmission longue distance au sein d'un système de transfert DWDM 8 canaux.

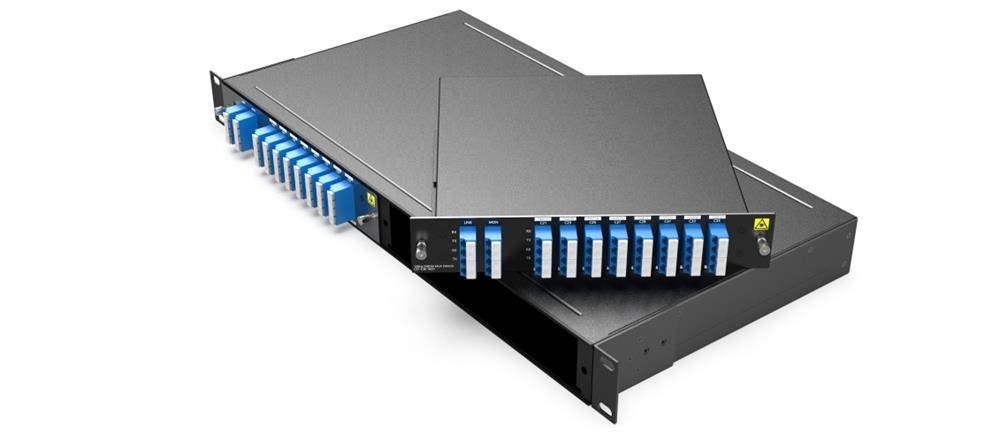

Multiplexeur/démultiplexeur DWDM double fibre 16 canaux C21-C36 avec 1310 nm, ports moniteur et EXP, lecteur LC/UPC, boîtier LGX et rack 1U à 2 emplacements

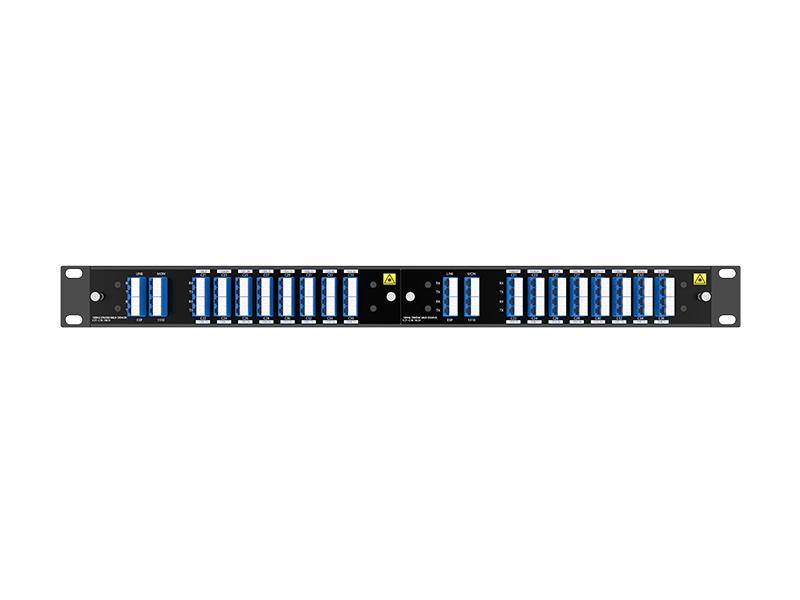

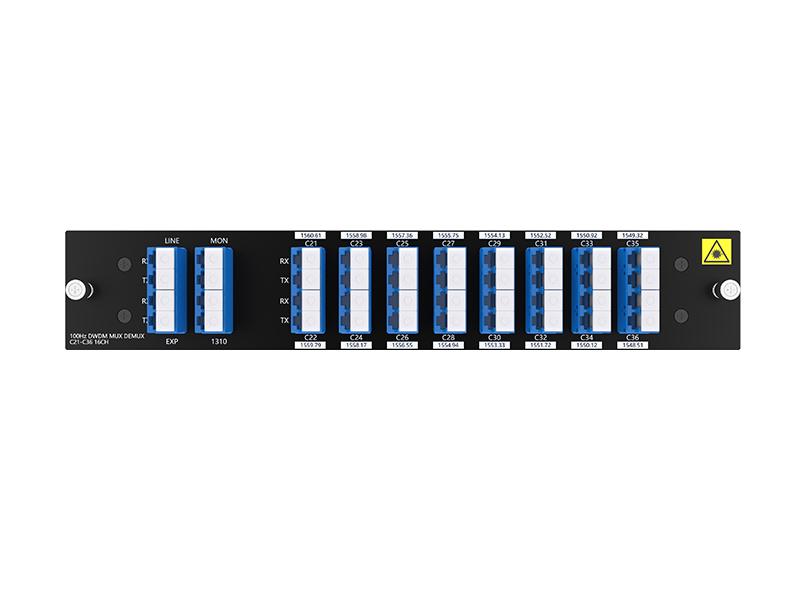

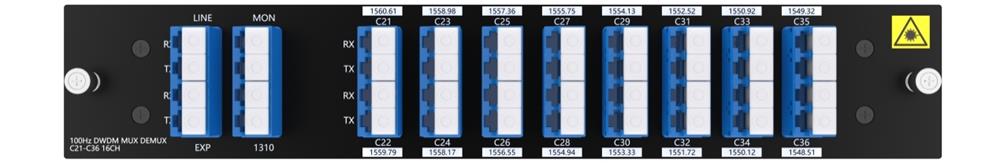

Panneau de produit
Multiplexeur/démultiplexeur DWDM 16 canaux double fibre
Le port d'extension pour l'augmentation future de la bande passante permet d'accroître la capacité du réseau en le connectant au port de ligne d'un autre multiplexeur/démultiplexeur DWDM prenant en charge différentes longueurs d'onde, sans avoir besoin d'installer ou de louer des fibres supplémentaires.
Ligne de liaison

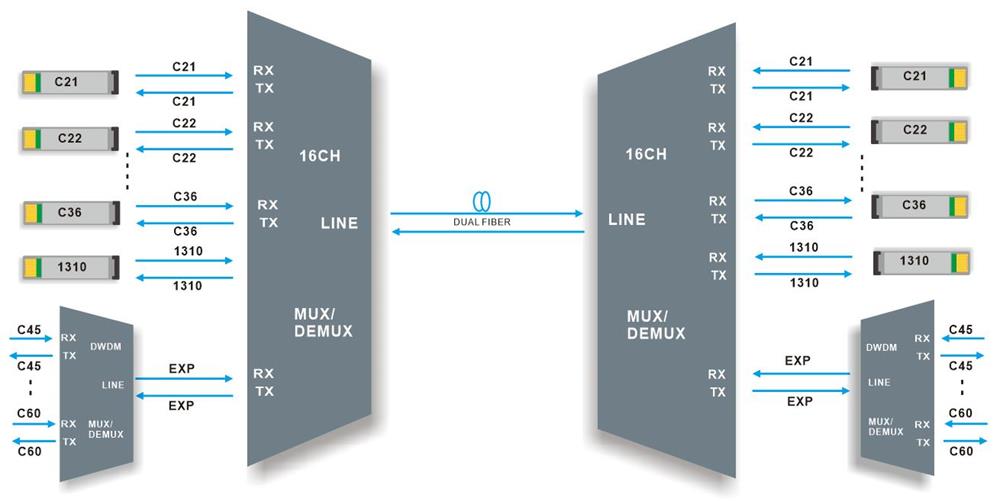

Multiplexeur/démultiplexeur DWDM 16 canaux à double transmission par fibre optique
DWDM 16 canaux et MUX/DEMUX 1 canal 1310 nm, prend en charge 16+1 canaux de différence de trafic sur deux fibres optiques pour une transmission point à point.
Elle fonctionne dans les secteurs de la diffusion et de la télévision, des centres de données d'entreprise, de la finance, du gouvernement, du cloud, des données massives et autres industries.
Spécifications du produit
|
Longueur d'onde |
16 canaux C21-C36 |
Espacement des canaux |
100 GHz (0,8 nm) |
|
Bande passante du canal |
±0,11 nm |
Technologie |
Filtre à couche mince (TFF) |
|
Perte d'insertion |
≤ 3,5B |
Longueur d'onde centrale Précision |
±0,05 nm |
|
Passage de port 1310 nm Largeur de bande |
1260 nm ~ 1360 nm |
Perte d'insertion à 1 % lun. |
≤ 26 dB |
|
Perte de retour |
≥ 45 dB |
Directivité |
≥ 45 dB |
|
Mode de polarisation Dispersion |
≤ 0,1 ps |
Perte dépendante de la polarisation |
≤ 0,3 dB |
|
Isolation des canaux |
Adjacent ≥30dB
|
Température |
Température de fonctionnement : -40 à 85 °C Conservation : -40 à 85 °C |
|
Poids net |
Boîte LGX : 0,5 kg Rack 2 emplacements 1U : 2,5 kg |
Dimensions (H x L x P) |

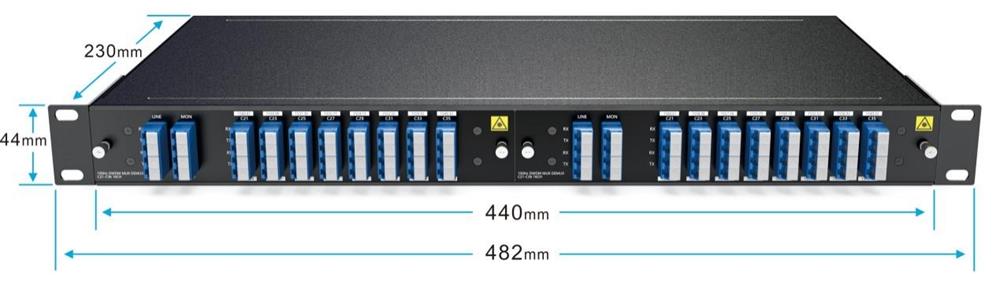

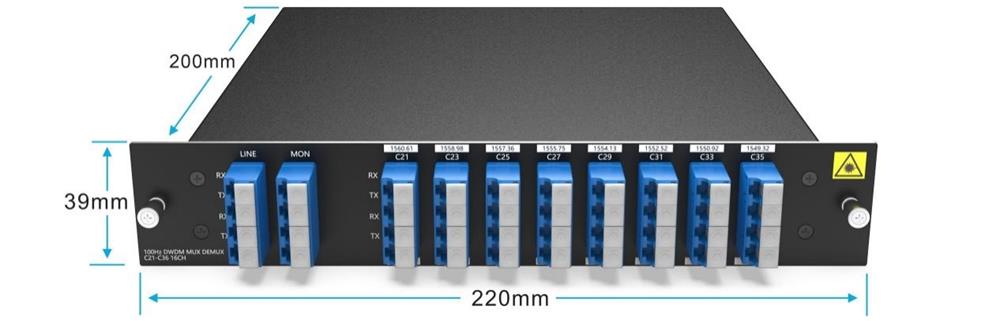

Boîte LGX : 220 x 200 x 39 mm Rack 1U : 44 x 440 x 230 mm |
Remarque : Spécifié avec des connecteurs.
Informations sur l'emballage

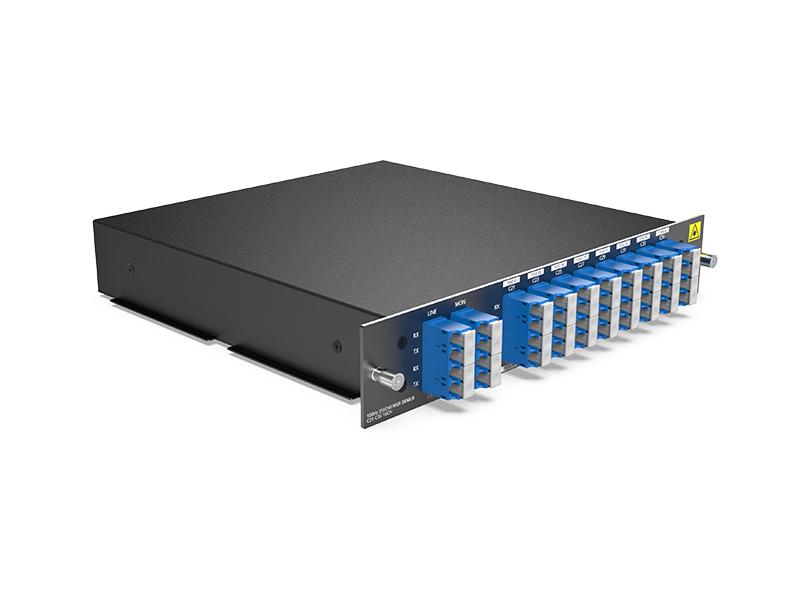

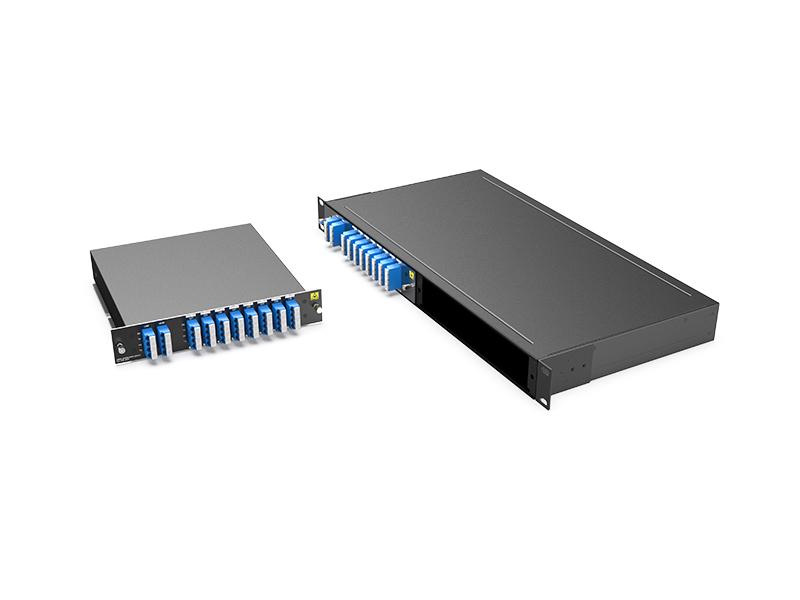

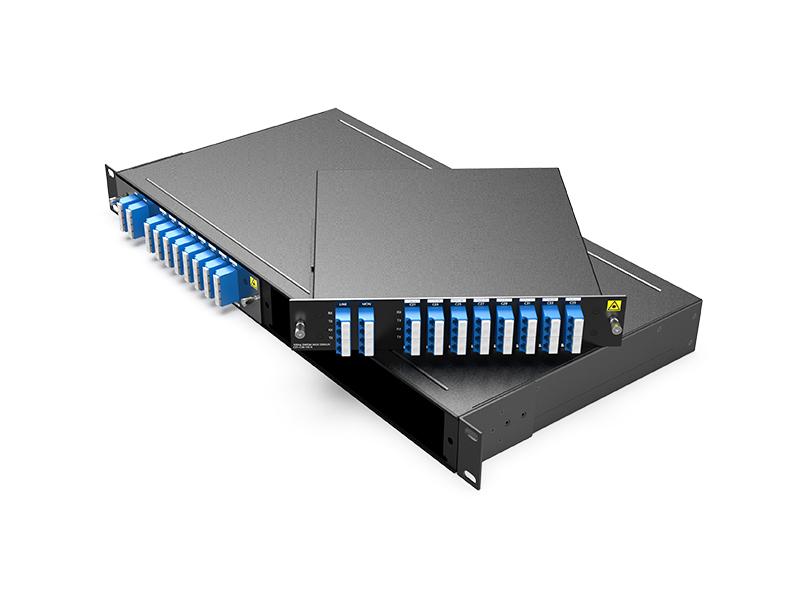

Boîtier LGX BOX enfichable, rack 1U à 2 emplacements

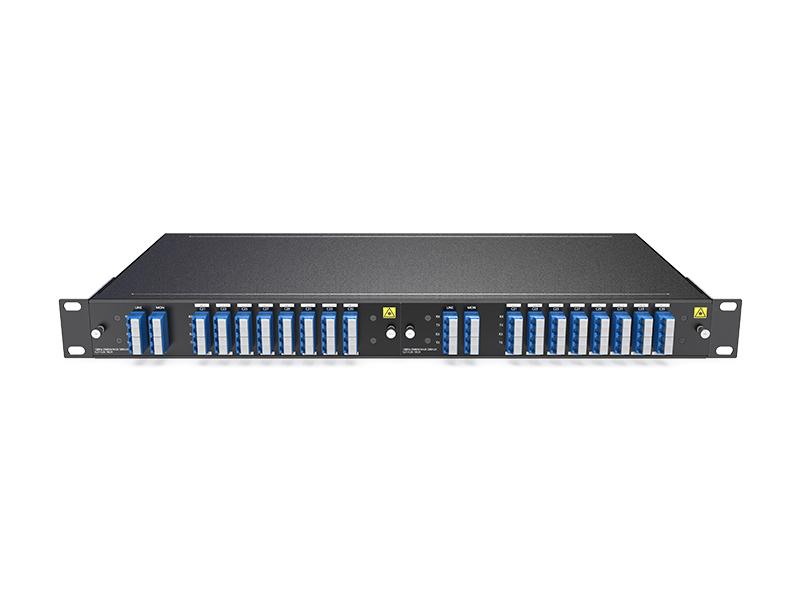

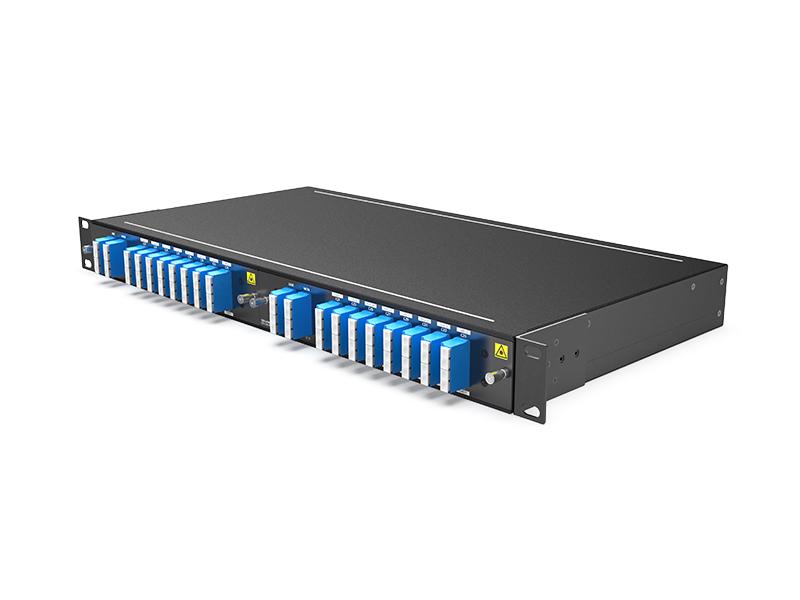

Rack 2 emplacements 1U pour LGX BOX
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
DMD16-LGX01-C2136-31M |
Multiplexeur/démultiplexeur DWDM 16 canaux (C21-C36) avec 1310 nm, ports moniteur et EXP, double fibre optique, LC/UPC, boîtier LGX enfichable 220 x 200 x 39 mm |
|
1U02-2LGX |
Rack 19 pouces 1U avec 2 emplacements pour boîtier LGX enfichable, 440 x 230 x 44 mm |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
