Le multiplexeur/démultiplexeur DWDM 8 canaux est conçu par FIBERWDM, longueur d'onde de C21 à C28 (1560,61 nm ~ 1554,94 nm), (d'ailleurs, nous pouvons prendre en charge la personnalisation d'autres longueurs d'onde) ; conformément à la grille ITU-T G.694.1 100 GHz, il maximise la capacité de la bande C.
Le module DWDM 8 canaux est entièrement passif et intégré au boîtier LGX. Il s'installe dans un rack 1U à 2 emplacements et présente une perte d'insertion inférieure à 2,4 dB. Associé à des amplificateurs DWDM et à un dispositif DCM, le système de transmission DWDM 8 canaux permet une transmission longue distance.

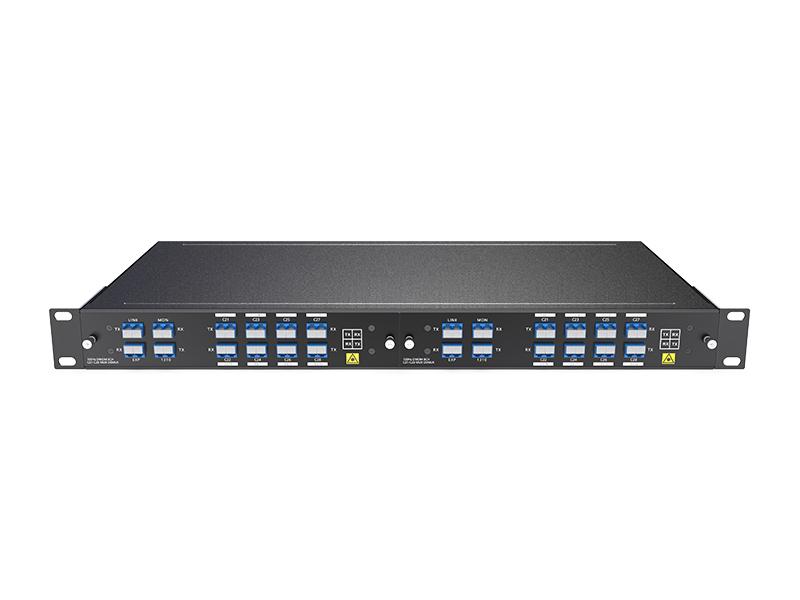

Multiplexeur/démultiplexeur DWDM double fibre 8 canaux C21-C28 avec port 1310, port moniteur et port EXP, lecteur LC/UPC, boîtier LGX et rack 1U à 2 emplacements

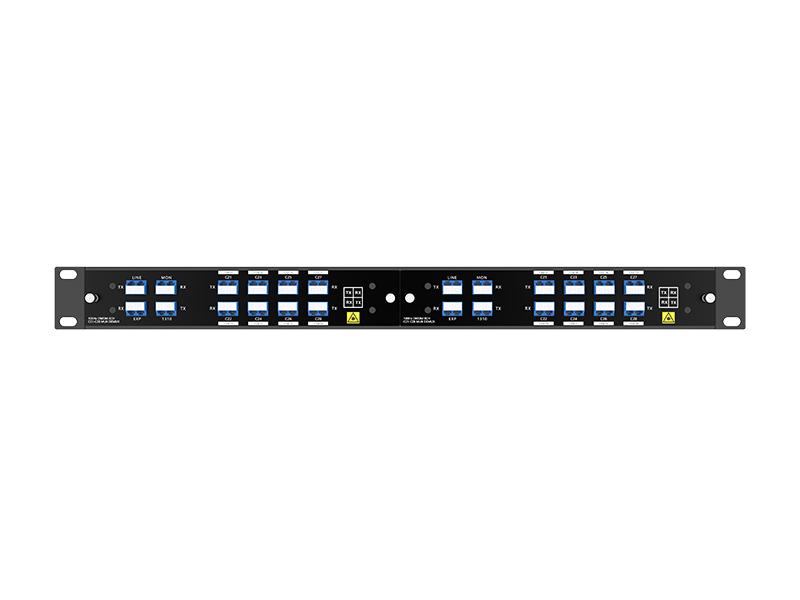

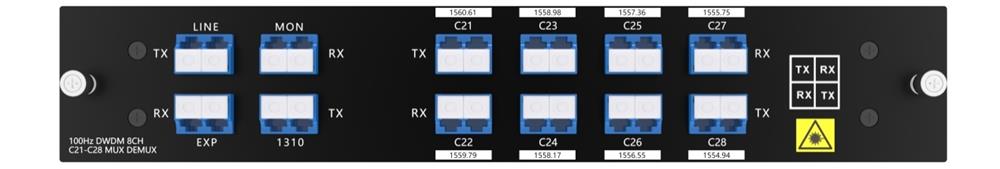

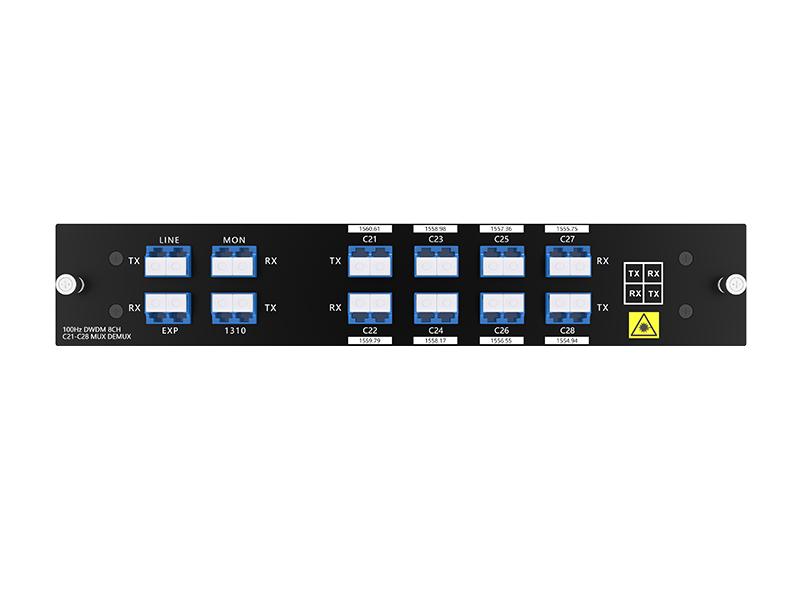

Panneau de produit

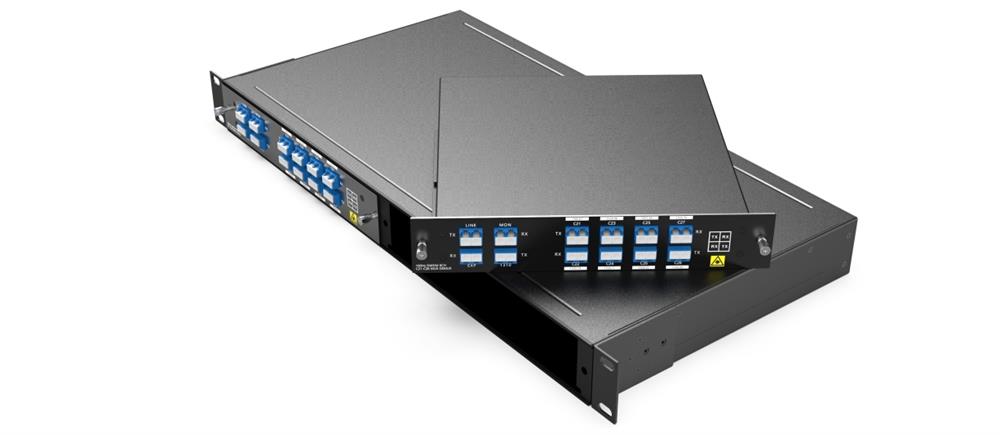

Multiplexeur/démultiplexeur DWDM 8 canaux double fibre

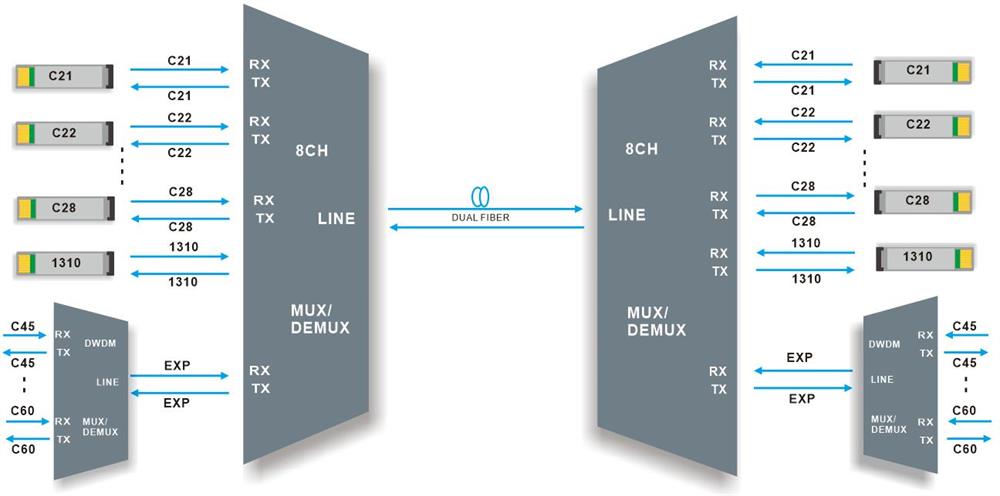

Ligne de liaison
Transmission par fibre optique double avec multiplexage et démultiplexage DWDM 8 canaux et multiplexage/démultiplexage 1310 canaux
8 canaux DWDM + 1 canal 1310 nm MUX DEMUX, prend en charge 8+1 canaux de différence de trafic sur deux fibres optiques pour la transmission point à point.
Elle fonctionne dans les secteurs de la diffusion et de la télévision, des centres de données d'entreprise, de la finance, du gouvernement, du cloud, des données massives et autres industries.
Spécifications du produit
|
Longueur d'onde |
8 canaux C21-C28 |
Espacement des canaux |
100 GHz (0,8 nm) |
|
Bande passante du canal |
±0,11 nm |
Technologie |
Filtre à couche mince (TFF) |
|
Perte d'insertion |
≤ 2,4 dB |
Longueur d'onde centrale Précision |
±0,05 nm |
|
Passage de port 1310 nm Largeur de bande |
1260 nm ~ 1360 nm |
Perte d'insertion à 1 % lun. |
≤ 26 dB |
|
Perte de retour |
≥ 45 dB |
Directivité |
≥ 45 dB |
|
Dispersion du mode de polarisation |
≤ 0,1 ps |
Perte dépendante de la polarisation |
≤ 0,3 dB |
|
Isolation des canaux |
Adjacent ≥30dB
|
Température |
Température de fonctionnement : -40 à 85 °C Conservation : -40 à 85 °C |
|
Poids net |
Boîte LGX : 0,5 kg Rack 2 emplacements 1U : 2,5 kg |
Dimensions (H x L x P) |

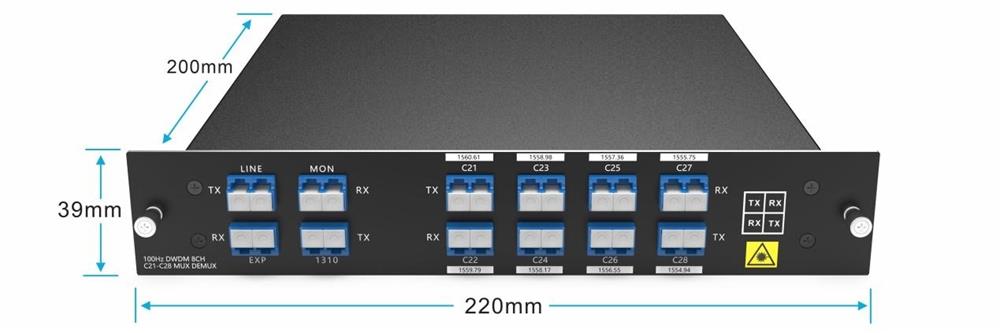

Boîte LGX : 220 x 200 x 39 mm Rack 1U : 44 x 440 x 230 mm |
Remarque : Spécifié avec des connecteurs.
Informations sur l'emballage

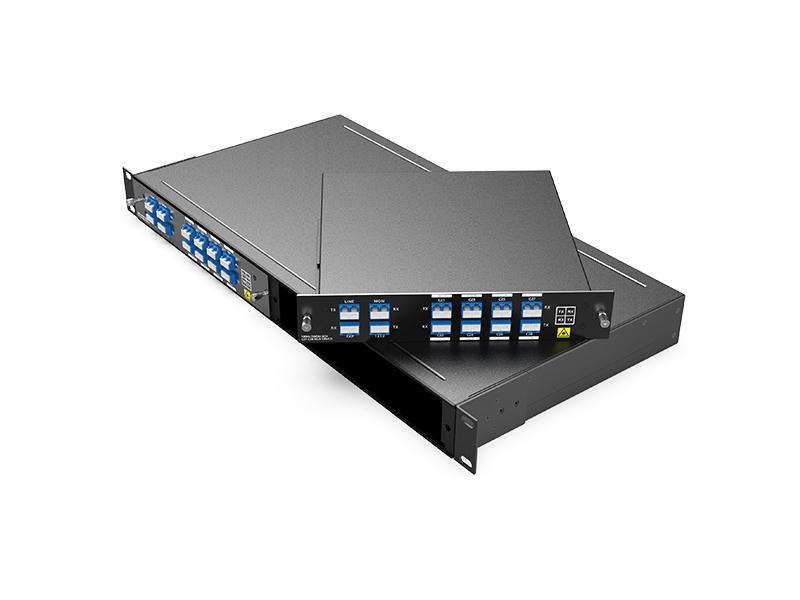

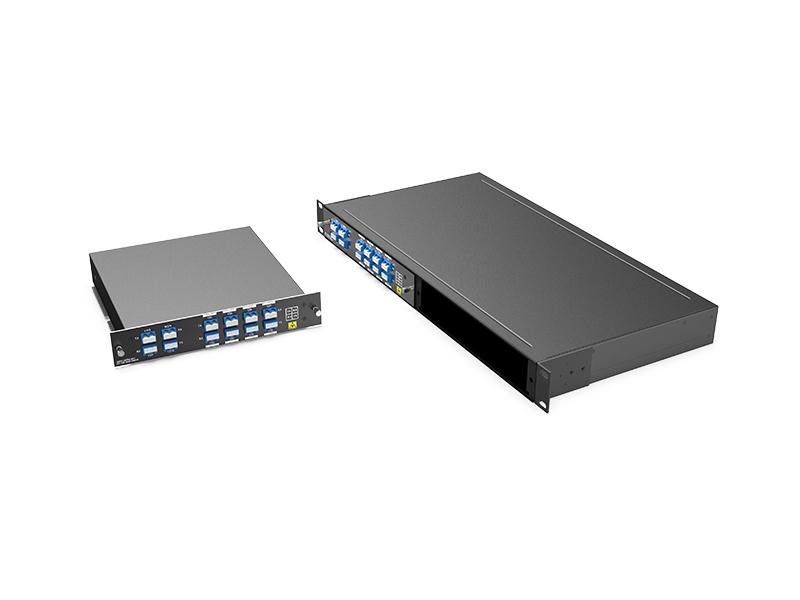

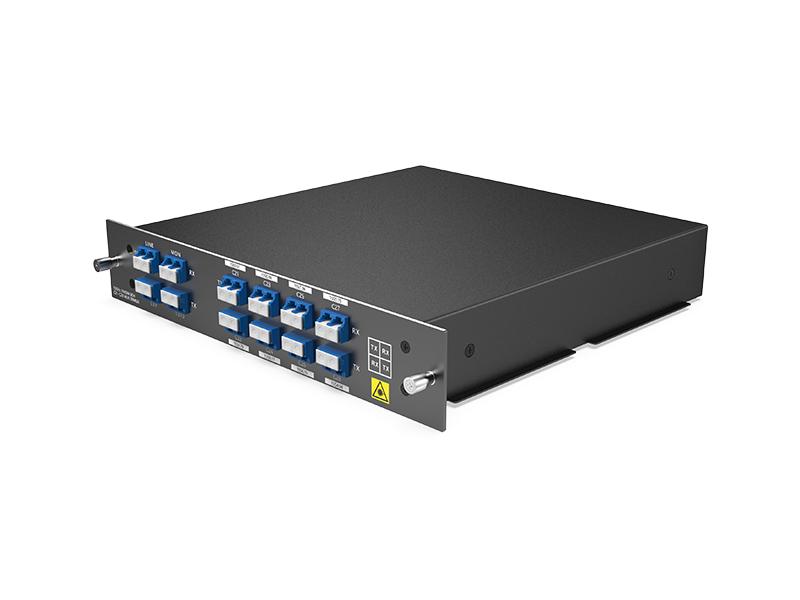

Boîtier LGX BOX enfichable, rack 1U à 2 emplacements

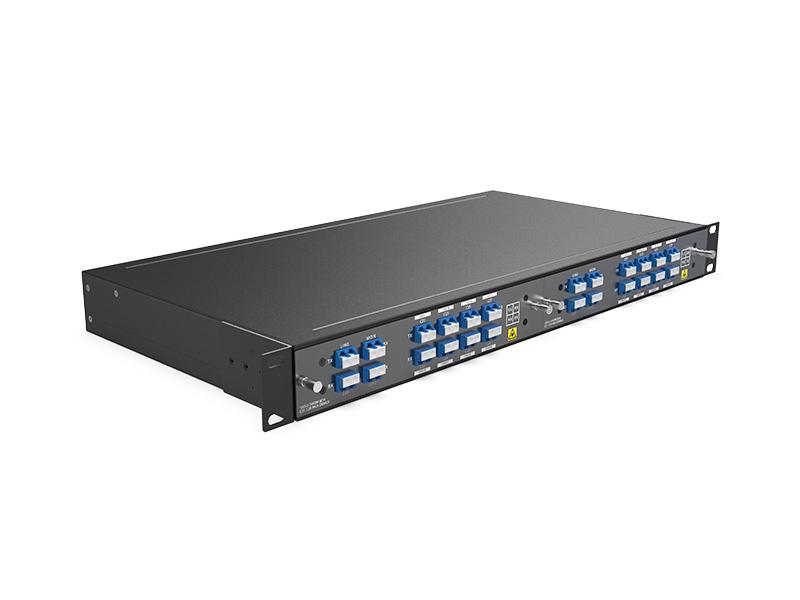

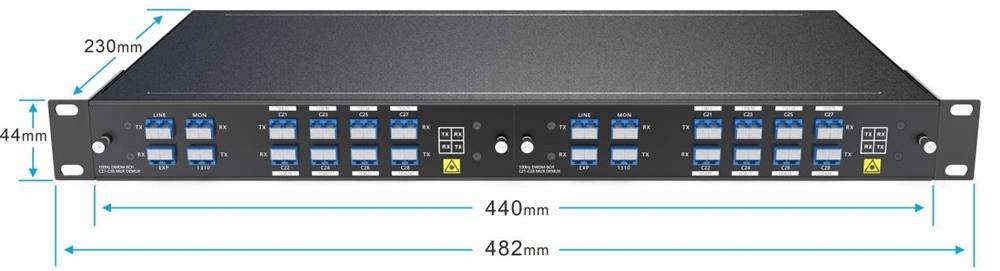

Rack 2 emplacements 1U pour LGX BOX
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
DMD8-LGX01-C2128-31M |
Multiplexeur/démultiplexeur DWDM 8 canaux (C21-C28) avec ports 1310, moniteur et EXP, double fibre optique, LC/UPC, boîtier LGX enfichable 220 x 200 x 39 mm |
|
1U02-2LGX |
Rack 19 pouces 1U avec 2 emplacements pour boîtier LGX enfichable, 440 x 230 x 44 mm |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
