Le multiplexeur/démultiplexeur DWDM 8 canaux est conçu par FIBERWDM, longueur d'onde de C21 à C28 (1560,61 nm ~ 1554,94 nm), (d'ailleurs, nous pouvons prendre en charge la personnalisation d'autres longueurs d'onde) ; conformément à la grille ITU-T G.694.1 100 GHz, il maximise la capacité de la bande C.
Le multiplexeur DWDM 8 canaux à fibre unique est un module LGX totalement passif, pouvant être branché dans un rack 1U à 2 emplacements ; la perte d'insertion du produit est : ports de longueur d'onde < 2,4 dB, ligne < 3,5 dB.

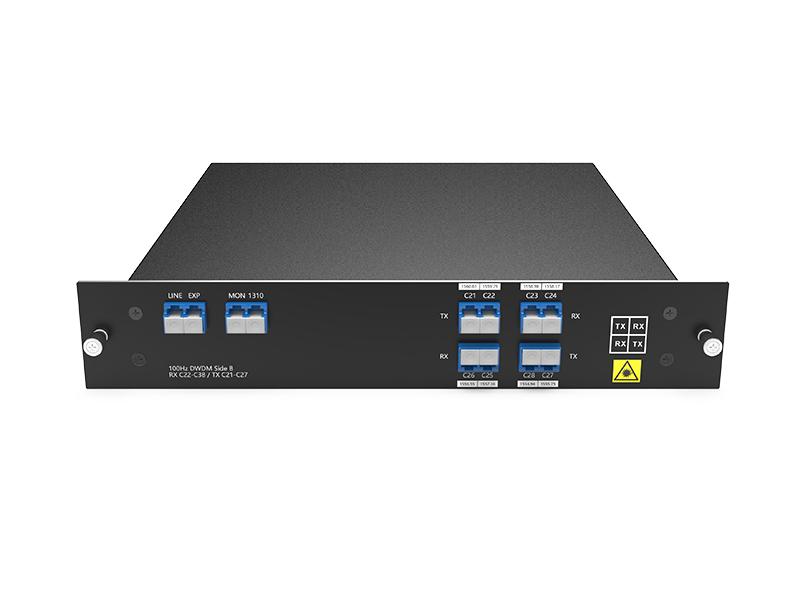

Multiplexeur/démultiplexeur DWDM 4 canaux 8 ondes C21-C28 à fibre unique, avec EXP, port de contrôle 1310 nm, lecteur LC/UPC, boîtier LGX et rack 1U 2 emplacements.
Le multiplexeur/démultiplexeur DWDM 8 canaux est conçu par FIBERWDM, longueur d'onde de C21 à C28 (1560,61 nm ~ 1554,94 nm), (d'ailleurs, nous pouvons prendre en charge la personnalisation d'autres longueurs d'onde) ; conformément à la grille ITU-T G.694.1 100 GHz, il maximise la capacité de la bande C.
Le multiplexeur DWDM 8 canaux à fibre unique est un module LGX totalement passif, pouvant être branché dans un rack 1U à 2 emplacements ; la perte d'insertion du produit est : ports de longueur d'onde < 2,4 dB, ligne < 3,5 dB.
Panneau de produit

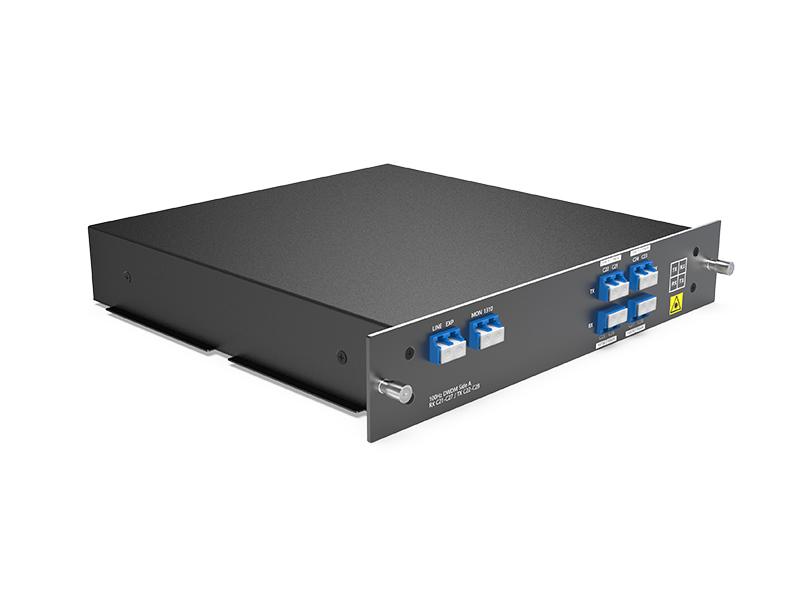

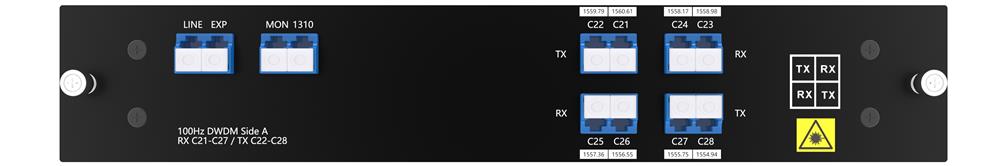

Multiplexeur/démultiplexeur DWDM 4 canaux, fibre unique, côté A

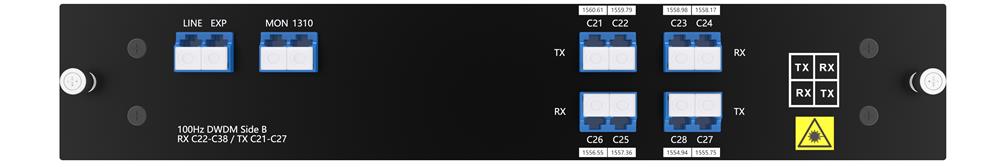

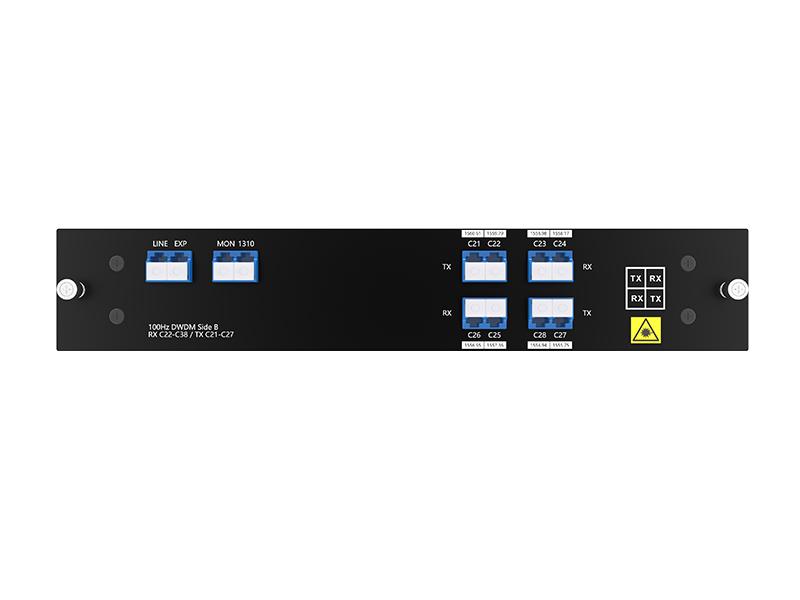

Multiplexeur/démultiplexeur DWDM 4 canaux, fibre unique, côté B

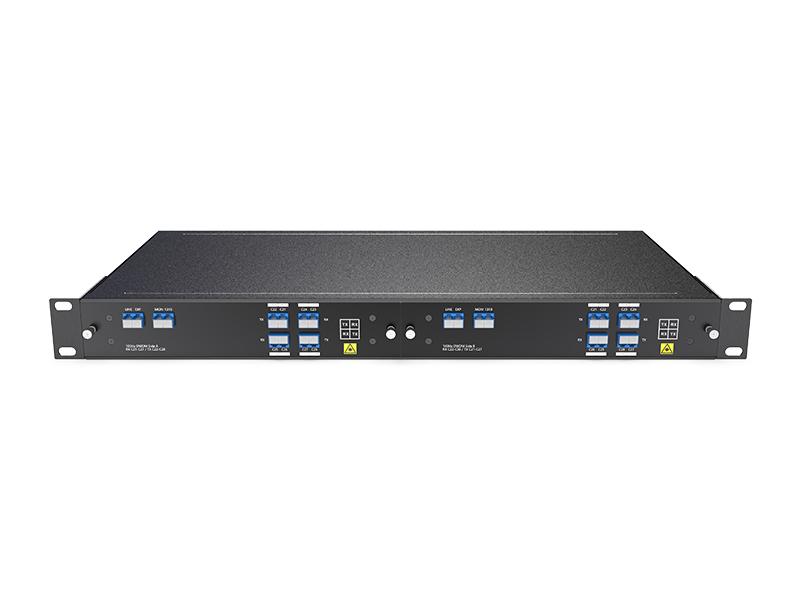

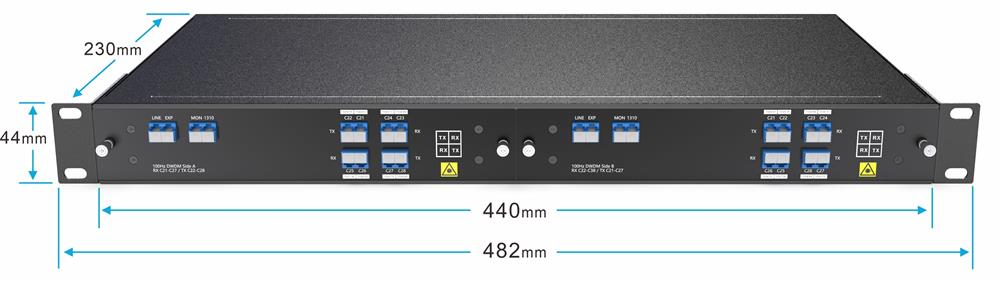

Rack 2 emplacements 1U
Le port d'extension pour l'augmentation future de la bande passante permet d'accroître la capacité du réseau en le connectant au port de ligne d'un autre multiplexeur/démultiplexeur DWDM prenant en charge différentes longueurs d'onde, sans avoir besoin d'installer ou de louer des fibres supplémentaires.
Ligne de liaison
Transmission par fibre unique DWDM MUX/DEMUX 4 canaux
Le multiplexeur/démultiplexeur DWDM à 4 canaux prend en charge 4 canaux de fonctionnement différents sur une seule fibre optique pour la transmission point à point.
Elle fonctionne dans les secteurs de la diffusion et de la télévision, des centres de données d'entreprise, de la finance, du gouvernement, du cloud, des données massives et autres industries.
Spécifications du produit
|
Longueur d'onde |
4 canaux 8 ondes C21-C28 |
Espacement des canaux |
100 GHz (0,8 nm) |
|
Bande passante du canal |
±0,11 nm |
Technologie |
Filtre à couche mince (TFF) |
|
Perte d'insertion à DWDM |
≤ 2,4 dB |
Perte d'insertion@Moniteur |
≤ 26 dB |
|
Longueur d'onde à 1310 |
1260~1360 nm |
Perte d'insertion à 1310 |
≤ 0,8 dB |
|
Perte de retour |
≥ 45 dB |
Directivité |
≥ 45 dB |
|
Mode de polarisation Dispersion |
≤ 0,1 ps |
Perte dépendante de la polarisation |
≤ 0,3 dB |
|
Isolation des canaux |
Adjacent ≥30dB
|
Température |
Température de fonctionnement : -40 à 85 °C Conservation : -40 à 85 °C |
|
Poids net |
Boîte LGX : 0,5 kg Rack 2 emplacements 1U : 2,5 kg |
Dimensions (H x L x P) |

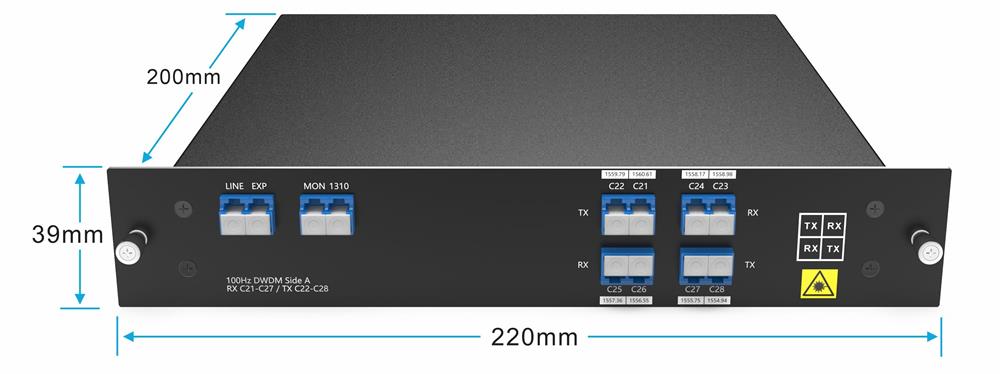

Boîte LGX : 220 x 200 x 39 mm Rack 1U : 44 x 440 x 230 mm |
Remarque : Spécifié avec des connecteurs.
Informations sur l'emballage

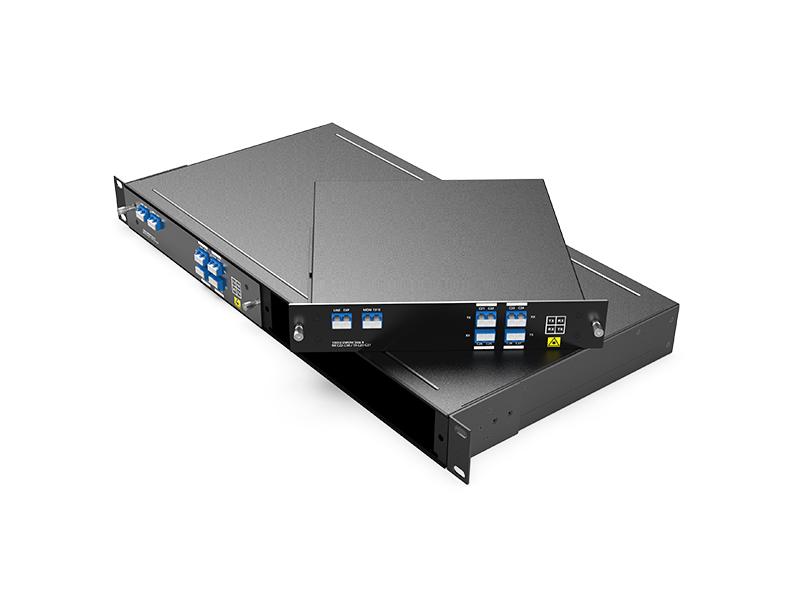

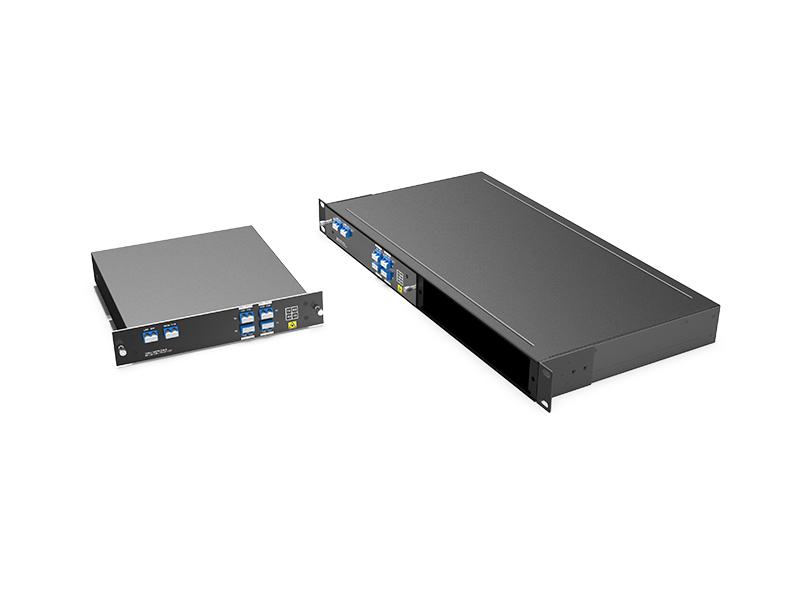

Boîtier LGX BOX enfichable, rack 1U à 2 emplacements
Rack 2 emplacements 1U pour LGX BOX
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
DM8-1U01-C2128-31M-A |
Multiplexeur/démultiplexeur DWDM 4 canaux 8 ondes (RX C21-C27/TX C22-C28) avec EXP, 1310 nm et port de surveillance, fibre unique, LC/UPC, boîtier LGX enfichable, face A |
|
DD8-1U01-C2128-31M-B |
Multiplexeur/démultiplexeur DWDM 4 canaux 8 ondes (RX C22-C28/TX C21-C27) avec EXP, 1310 nm et port de surveillance, fibre unique, LC/UPC, boîtier LGX enfichable, côté B |
|
1U02-2LGX |
Rack 19 pouces 1U avec 2 emplacements pour boîtier LGX enfichable, 440 x 230 x 44 mm |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
