Le multiplexeur/démultiplexeur DWDM 8 canaux (16 longueurs d'onde), conçu par FIBERWDM, fonctionne par paires. Côté A, les longueurs d'onde sont : réception (RX) de C21 à C28 (1560,61 nm à 1554,94 nm) et transmission (TX) de C29 à C36 (1554,13 nm à 1548,51 nm). Côté B, les longueurs d'onde sont : réception (RX) de C29 à C36 (1554,13 nm à 1548,51 nm) et transmission (TX) de C21 à C28 (1560,61 nm à 1554,94 nm). Associé à des amplificateurs DWDM et à un dispositif DCM, ce système de transmission DWDM 8 canaux permet une transmission longue distance sur une seule fibre.
Et il s'agit d'un boîtier LGX enfichable, conçu pour s'insérer dans un rack 1U à 2 emplacements, prenant en charge une capacité maximale de 2 x 8 canaux dans le système.

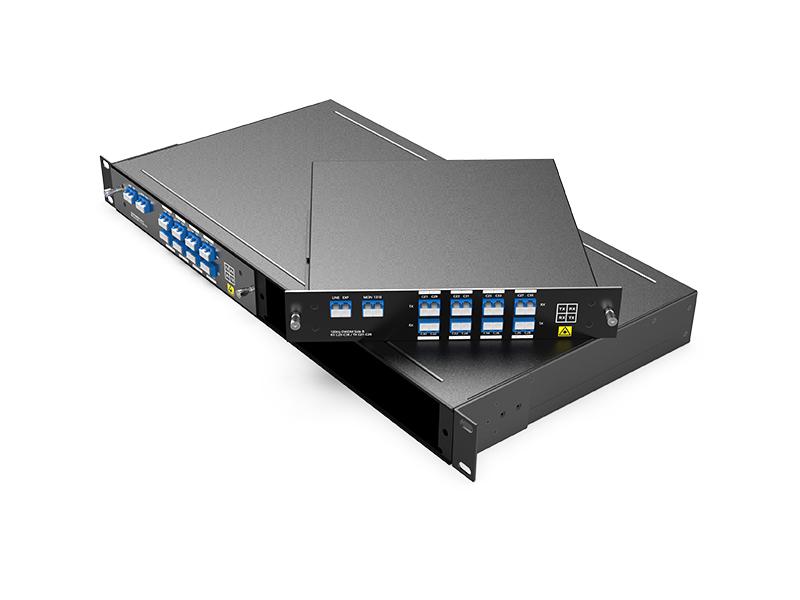

Multiplexeur/démultiplexeur DWDM 8 canaux 16 ondes à fibre unique, avec EXP, port 1310 nm et port moniteur, lecteur LC/UPC, boîtier LGX et rack 1U à 2 emplacements
Le multiplexeur/démultiplexeur DWDM 8 canaux (16 longueurs d'onde), conçu par FIBERWDM, fonctionne par paires. Côté A, les longueurs d'onde sont : réception (RX) de C21 à C28 (1560,61 nm à 1554,94 nm) et transmission (TX) de C29 à C36 (1554,13 nm à 1548,51 nm). Côté B, les longueurs d'onde sont : réception (RX) de C29 à C36 (1554,13 nm à 1548,51 nm) et transmission (TX) de C21 à C28 (1560,61 nm à 1554,94 nm). Associé à des amplificateurs DWDM et à un dispositif DCM, ce système de transmission DWDM 8 canaux permet une transmission longue distance sur une seule fibre.
Et il s'agit d'un boîtier LGX enfichable, conçu pour s'insérer dans un rack 1U à 2 emplacements, prenant en charge une capacité maximale de 2 x 8 canaux dans le système.
Panneau de produit

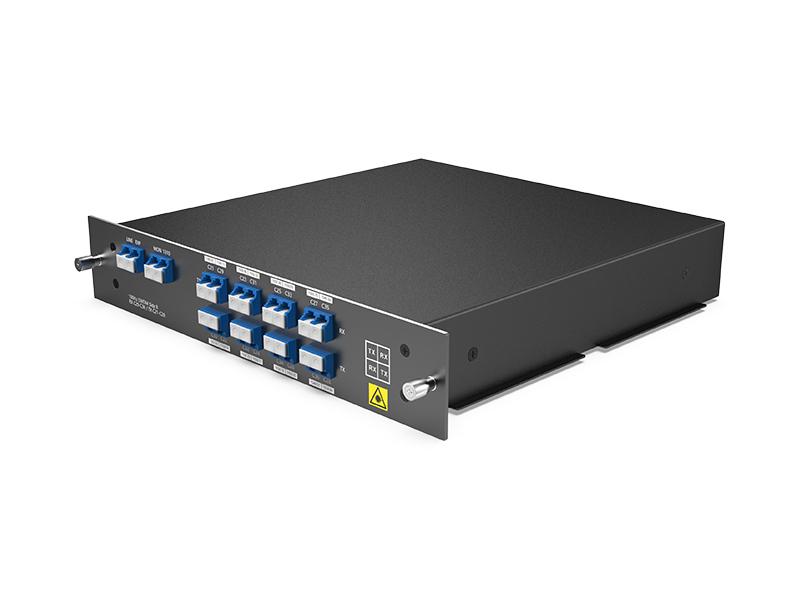

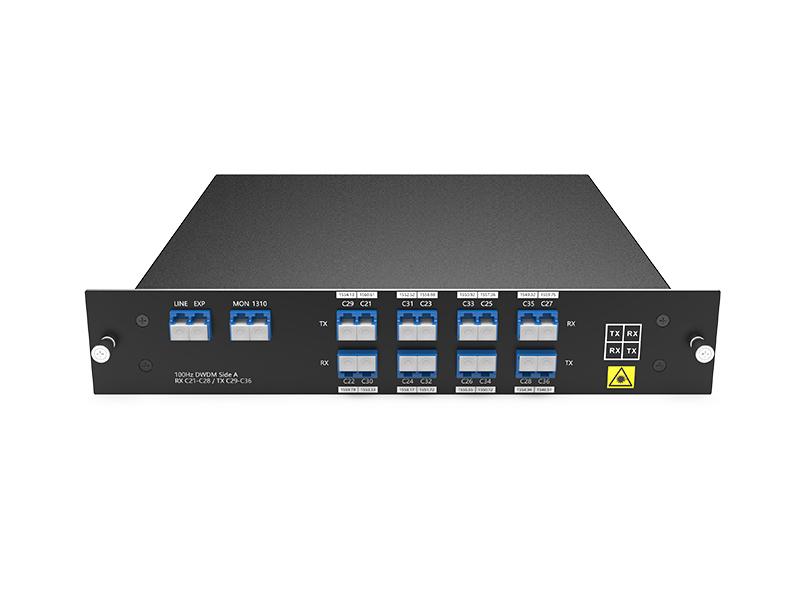

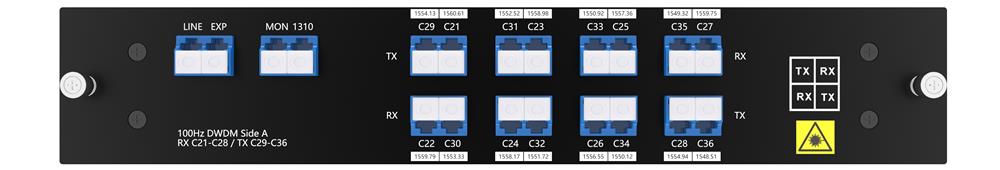

Multiplexeur/démultiplexeur DWDM 8 canaux, fibre unique, côté A

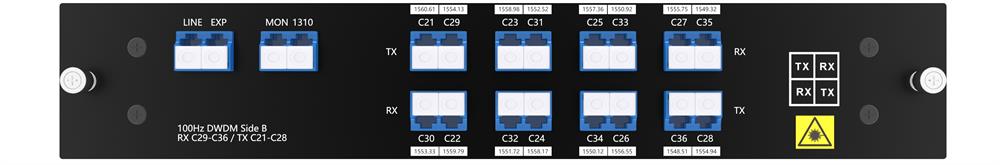

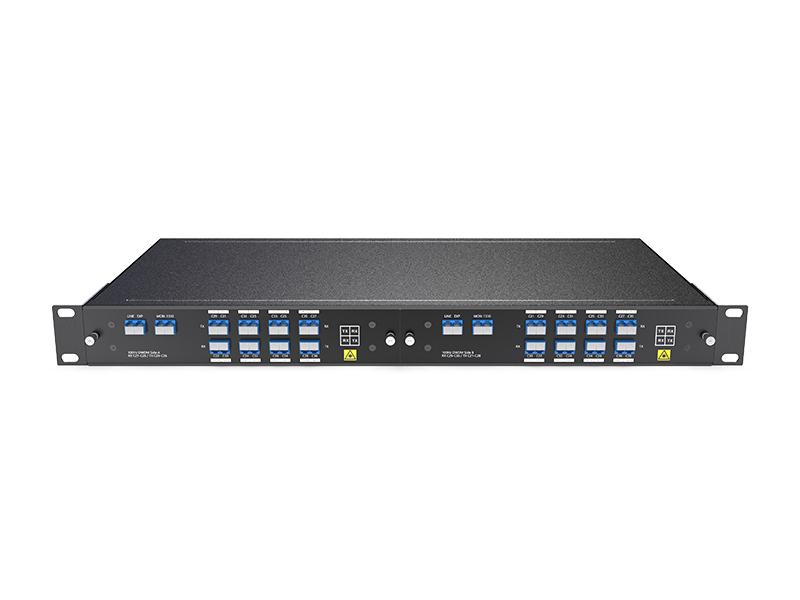

Multiplexeur/démultiplexeur DWDM 8 canaux, fibre unique côté B, rack 1U à 2 emplacements
Le port d'extension pour l'augmentation future de la bande passante permet d'accroître la capacité du réseau en le connectant au port de ligne d'un autre multiplexeur/démultiplexeur DWDM prenant en charge différentes longueurs d'onde, sans avoir besoin d'installer ou de louer des fibres supplémentaires.
Ligne de liaison

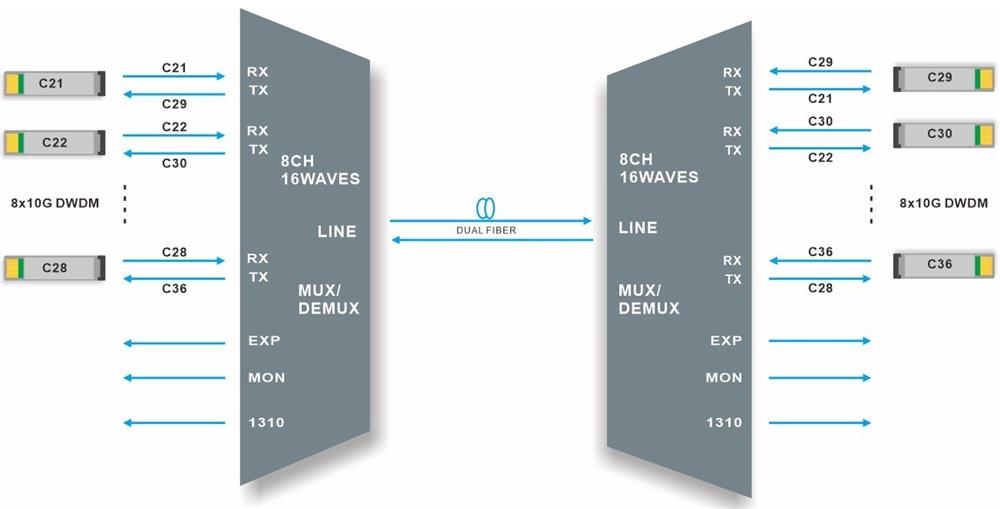

Multiplexeur/démultiplexeur DWDM 8 canaux à transmission par fibre unique
Le multiplexeur/démultiplexeur DWDM à 8 canaux prend en charge 8 canaux de transformation différents sur une seule fibre optique pour la transmission point à point.
Elle fonctionne dans les secteurs de la diffusion et de la télévision, des centres de données d'entreprise, de la finance, du gouvernement, du cloud, des données massives et autres industries.
Spécifications du produit
|
Longueur d'onde |
8 canaux 16 ondes C21-C28/C29-C36 |
Espacement des canaux |
100 GHz (0,8 nm) |
|
Bande passante du canal |
±0,11 nm |
Technologie |
Filtre à couche mince (TFF) |
|
Perte d'insertion à DWDM |
≤ 3,5 dB |
Perte d'insertion@Moniteur |
≤ 26 dB |
|
Longueur d'onde à 1310 |
1260~1360 nm |
Perte d'insertion à 1310 |
≤ 0,8 dB |
|
Perte de retour |
≥ 45 dB |
Directivité |
≥ 45 dB |
|
Mode de polarisation Dispersion |
≤ 0,1 ps |
Perte dépendante de la polarisation |
≤ 0,3 dB |
|
Isolation des canaux |
Adjacent ≥30dB
|
Température |
Température de fonctionnement : -40 à 85 °C Conservation : -40 à 85 °C |
|
Poids net |
Boîte LGX : 0,5 kg Rack 2 emplacements 1U : 2,5 kg |
Dimensions (H x L x P) |

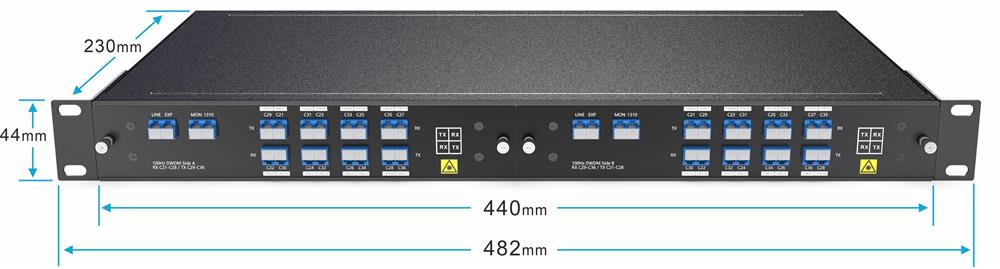

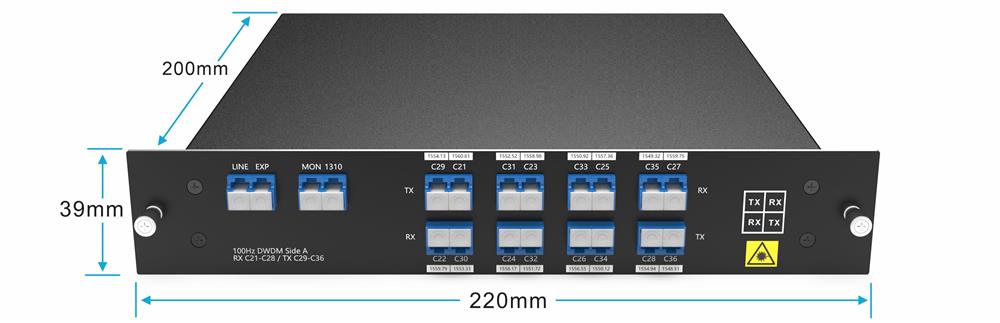

Boîte LGX : 220 x 200 x 39 mm Rack 1U : 44 x 440 x 230 mm |
Remarque : Spécifié avec des connecteurs.
Informations sur l'emballage

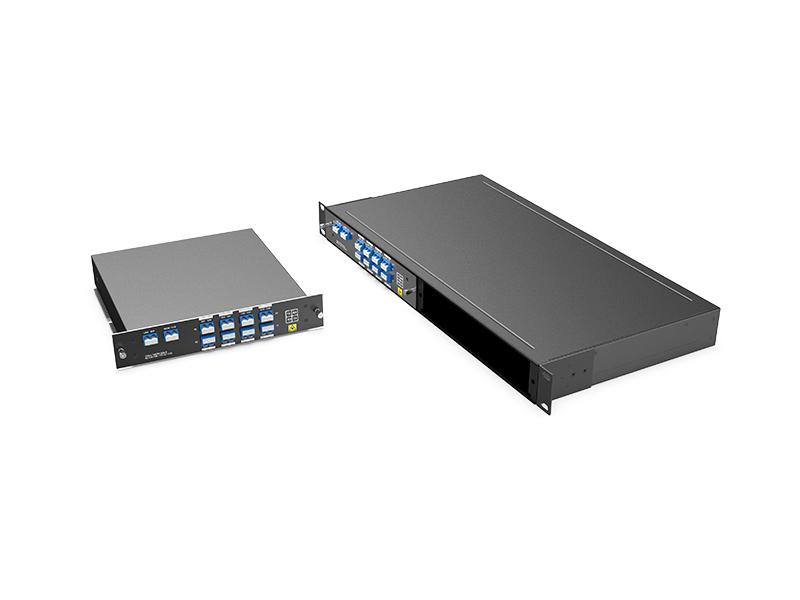

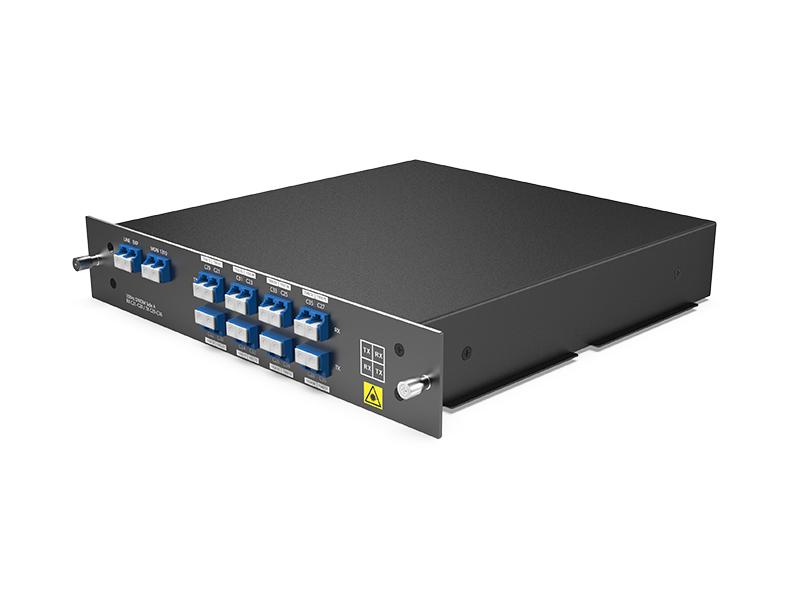

Boîtier LGX BOX enfichable, rack 1U à 2 emplacements
Rack 2 emplacements 1U pour LGX BOX
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
DM16-LGX01-C2136-31MA |
Multiplexeur/démultiplexeur DWDM 8 canaux 16 ondes (RX C21-C28/TX C29-C36) avec port 1310, moniteur et port d'extension, fibre unique, LC/UPC, boîtier LGX enfichable, face A |
|
DD16-LGX01-C2136-31MB |
Multiplexeur/démultiplexeur DWDM 8 canaux 16 ondes (RX C29-C36/TX C21-C28) avec port 1310, port moniteur et port d'extension, fibre unique, LC/UPC, boîtier LGX enfichable, côté B |
|
1U02-2LGX |
Rack 19 pouces 1U avec 2 emplacements pour boîtier LGX enfichable, 440 x 230 x 44 mm |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
