Le multiplexeur/démultiplexeur DWDM AAWG 101 canaux, conçu par FIBERWDM, fonctionne sur la bande de longueurs d'onde C11 à C61 (1568,772 nm à 1528,773 nm), conformément à la norme ITU-T G.694.1 pour la bande 50 GHz. Il optimise la capacité de cette bande. Ce dispositif DWDM entièrement passif supporte de faibles pertes d'insertion (ports de longueur d'onde < 6,5 dB).

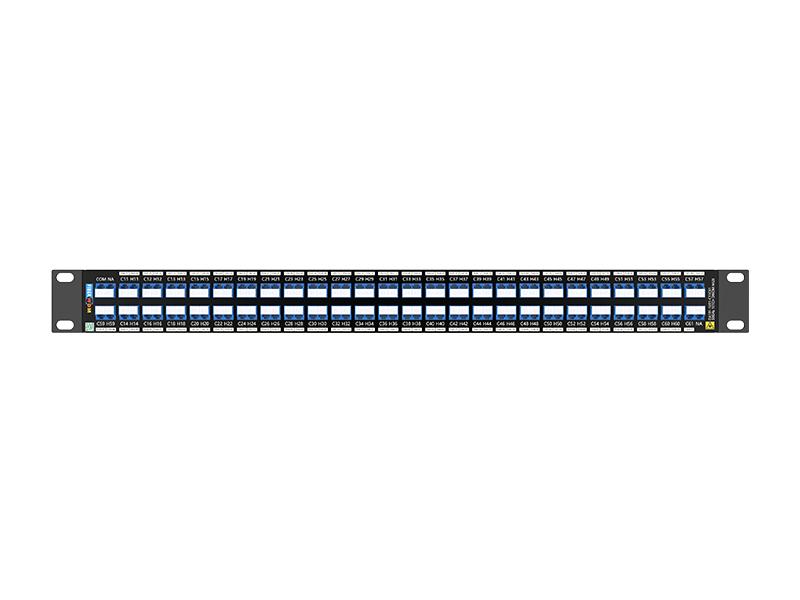

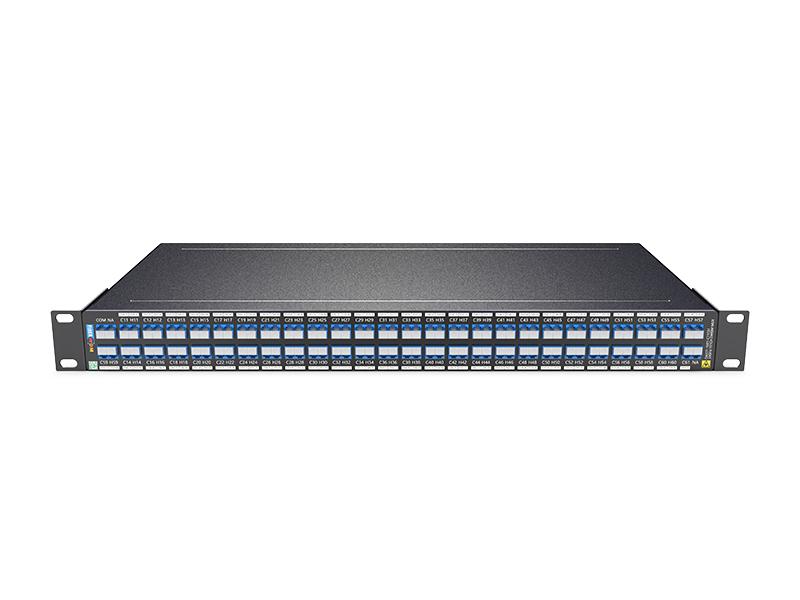

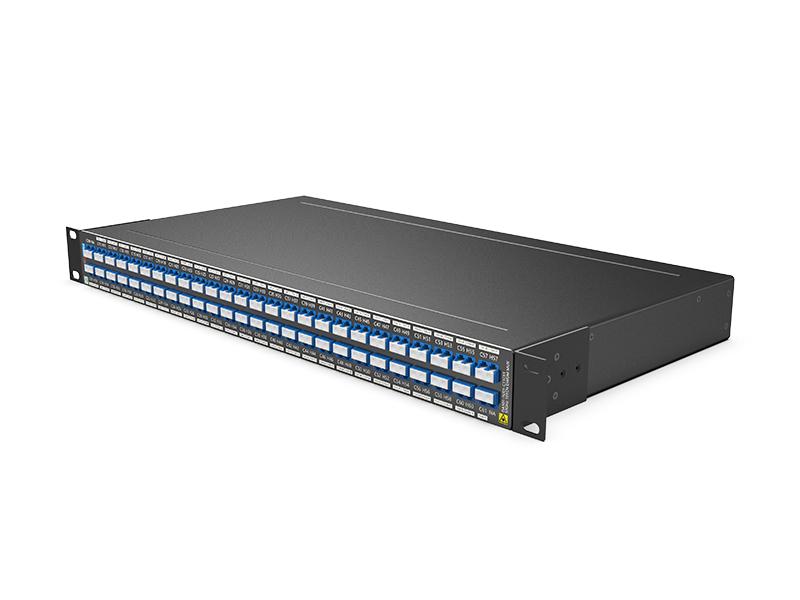

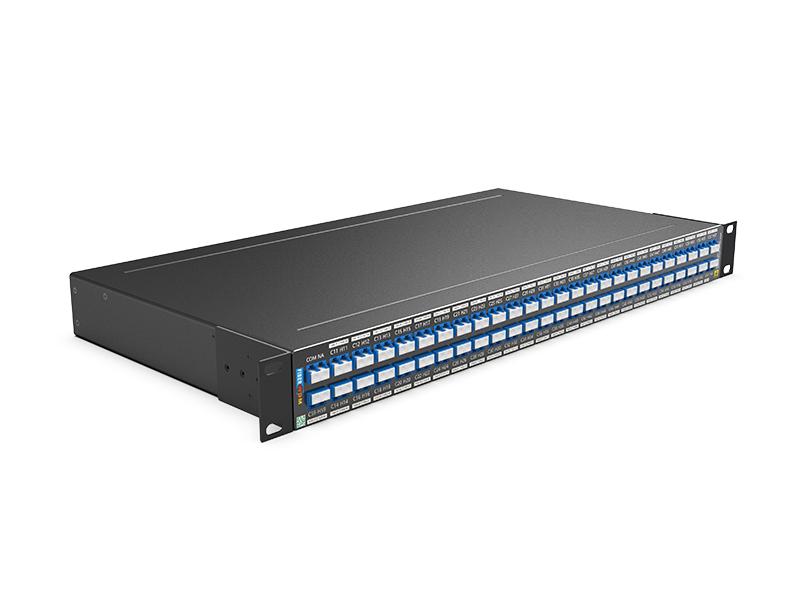

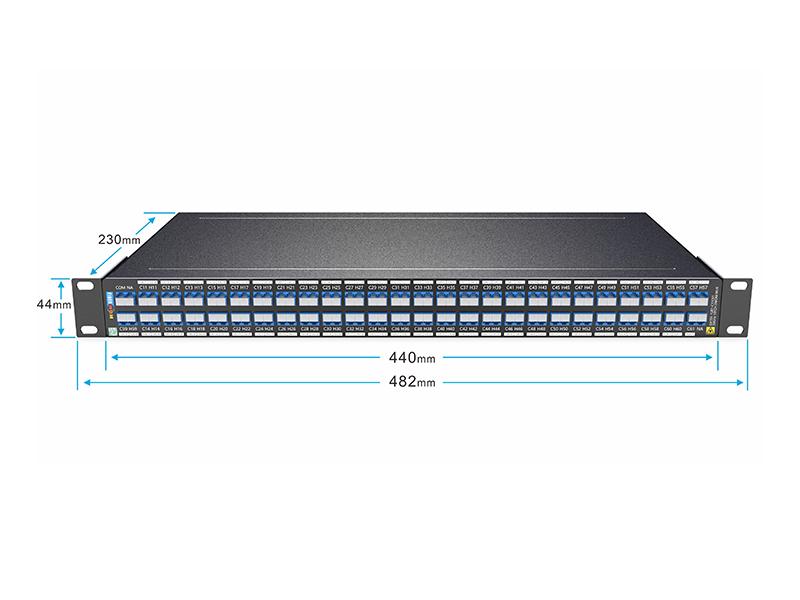

Multiplexeur/démultiplexeur DWDM monofibre 101 canaux C11-C61, 50 GHz AAWG, rack LC/UPC 1U
Panneau de produit
Elle fonctionne dans les secteurs de la diffusion et de la télévision, des centres de données d'entreprise, de la finance, du gouvernement, du cloud, des données massives et autres industries.
Spécifications du produit
|
Paramètres |
Notes |
Caractéristiques |
Unités |
|
|
Min |
Max |
|||
|
Chaînes |
101 |
Ch |
||
|
Espacement des canaux |
50 |
GHz |
||
|
Longueur d'onde |
1528,773 |
1568.772 |
nm |
|
|
Bande passante de référence par rapport à la grille ITU |
Par rapport au réseau de l'UIT |
± 6,25 |
GHz |
|
|
Fréquence UIT |
Voir le tableau 2 ci-dessous |
THz |
||
|
Longueur d'onde ITU |
Voir le tableau 2 ci-dessous |
nm |
||
|
Précision de la fréquence centrale |
Écart absolu maximal de la longueur d'onde centrale à -3 dB par rapport à la grille ITU sur l'ensemble des canaux |
-0,05 |
+0,05 |
nm |
|
Perte d'insertion |
Perte d'insertion maximale à la longueur d'onde ITU sur tous les canaux |
6.5 |
dB |
|
|
Uniformité de la perte d'insertion |
Variance maximale de la perte d'insertion sur tous les canaux |
1.5 |
dB |
|
|
Ondulation |
Variance maximale des pertes sur la bande passante ITU pour tous les canaux |
0,7 |
dB |
|
|
Bande passante de 1 dB |
1 dB à partir de la perte d'insertion minimale, pleine largeur, polarisation moyenne |
0,2 |
nm |
|
|
Bande passante de 3 dB |
3 dB de perte d'insertion minimale, pleine largeur, polarisation moyenne |
0,26 |
nm |
|
|
Bande passante de 20 dB |
20 dB par rapport à la perte d'insertion minimale, pleine largeur, polarisation moyenne |
0,7 |
nm |
|
|
Isolation des canaux adjacents |
Différence maximale de perte d'insertion entre le canal de puissance le plus élevé et deux canaux adjacents, conditions de fonctionnement globales telles que la température et la polarisation moyenne à l'ITU. |
25 |
dB |
|
|
Isolation des canaux non adjacents |
Différence maximale de perte d'insertion entre le canal de puissance le plus élevé et les canaux non adjacents, conditions de fonctionnement globales telles que la température, la polarisation moyenne à l'ITU. |
30 |
dB |
|
|
Diaphonie totale |
Différence totale cumulée de perte d'insertion moyenne entre le canal de puissance le plus élevé et tous les autres canaux, conditions de fonctionnement globales telles que la température, la polarisation moyenne à l'ITU. |
21 |
dB |
|
|
Perte dépendante de la polarisation |
Rapport maximal des transmissions sur tous les états de polarisation, dans la bande passante de l'UIT |
0,7 |
dB |
|
|
Délai de mode de polarisation |
Dans la bande passante de référence sur tous les canaux |
0,5 |
ps |
|
|
Perte de retour |
40 | dB | ||
|
Puissance optique continue |
500 | mw | ||

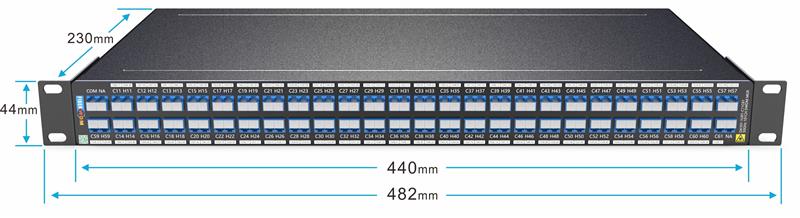

Informations sur l'emballage
Rack 1U DWDM 101 canaux
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
DA101-1U01-C11C61 |
Multiplexeur/démultiplexeur DWDM AAWG 50 GHz 101 canaux (C11-C61), fibre unique, LC/UPC, rack 1U |
Remarque : Nous proposons des services de conception personnalisée. Veuillez nous contacter par e-mail.
Liste des chaînes
|
Non |
Fréquence (THz) |
Longueur d'onde (nm) |
Non |
Fréquence (THz) |
Longueur d'onde (nm) |
|
C11 |
191,10 |
1568.772 |
H36 |
193,65 |
1548.115 |
|
H11 |
191,15 |
1568.360 |
C37 |
193,70 |
1547.715 |
|
C12 |
191,20 |
1567,952 |
H37 |
193,75 |
1547.316 |
|
H12 |
191,25 |
1567.540 |
C38 |
193,80 |
1546,917 |
|
C13 |
191,30 |
1567.133 |
H38 |
193,85 |
1546.518 |
|
H13 |
191,35 |
1566.723 |
C39 |
193,90 |
1546.119 |
|
C14 |
191,40 |
1566.314 |
H39 |
193,95 |
1545.720 |
|
H14 |
191,45 |
1565,905 |
C40 |
194,00 |
1545.322 |
|
C15 |
191,50 |
1565.496 |
H40 |
194,05 |
1545.322 |
|
H15 |
191,55 |
1565.087 |
C41 |
194,10 |
1544.526 |
|
C16 |
191,60 |
1564,679 |
H41 |
194,15 |
1544.128 |
|
H16 |
191,65 |
1564.271 |
C42 |
194,20 |
1543.730 |
|
C17 |
191,70 |
1563,863 |
H42 |
194,25 |
1543.333 |
|
H17 |
191,75 |
1563,455 |
C43 |
194,30 |
1542,936 |
|
C18 |
191,80 |
1563,047 |
H43 |
194,35 |
1542.539 |
|
H18 |
191,85 |
1562.640 |
C44 |
194,40 |
1542.142 |
|
C19 |
191,90 |
1562.233 |
H44 |
194,45 |
1541.746 |
|
H19 |
192,95 |
1561,826 |
C45 |
194,50 |
1541.349 |
|
C20 |
192,00 |
1561.419 |
H45 |
194,55 |
1540,953 |
|
H20 |
192,05 |
1561.013 |
C46 |
194,60 |
1540.557 |
|
C21 |
192,10 |
1560.606 |
H46 |
194,65 |
1540.162 |
|
H21 |
192,15 |
1560.200 |
C47 |
194,70 |
1539,766 |
|
C22 |
192,20 |
1559,794 |
H47 |
194,75 |
1539.371 |
|
H22 |
192,25 |
1559.389 |
C48 |
194,80 |
1538,976 |
|
C23 |
192,30 |
1558,983 |
H48 |
194,85 |
1538.581 |
|
H23 |
192,35 |
1558,578 |
C49 |
194,90 |
1538.186 |
|
C24 |
192,40 |
1558.173 |
H49 |
194,95 |
1537.792 |
|
H24 |
192,45 |
1557,768 |
C50 |
195,00 |
1537.397 |
|
C25 |
192,50 |
1557,363 |
H50 |
195,05 |
1537.003 |
|
H25 |
192,55 |
1556,959 |
C51 |
195,10 |
1536.609 |
|
C26 |
192,60 |
1556,555 |
H51 |
195,15 |
1536.216 |
|
H26 |
192,65 |
1556.151 |
C52 |
195,20 |
1535.822 |
|
C27 |
192,70 |
1555,747 |
H52 |
195,25 |
1535.429 |
|
H27 |
192,75 |
1555.343 |
C53 |
195,30 |
1535.036 |
|
C28 |
192,80 |
1554,940 |
H53 |
195,35 |
1534,643 |
|
H28 |
192,85 |
1554,537 |
C54 |
195,40 |
1534,250 |
|
C29 |
192,90 |
1554.134 |
H54 |
195,45 |
1533,858 |
|
H29 |
192,95 |
1553.731 |
C55 |
195,50 |
1533,465 |
|
C30 |
193,00 |
1553.329 |
H55 |
195,55 |
1533,073 |
|
H30 |
193,05 |
1552,926 |
C56 |
195,60 |
1532,681 |
|
C31 |
193,10 |
1552.524 |
H56 |
195,65 |
1532.290 |
|
H31 |
193,15 |
1552.122 |
C57 |
195,70 |
1531,898 |
|
C32 |
193,20 |
1551.721 |
H57 |
195,75 |
1531.507 |
|
H32 |
193,25 |
1551.319 |
C58 |
195,80 |
1531.116 |
|
C33 |
193,30 |
1550,918 |
H58 |
195,85 |
1530,725 |
|
H33 |
193,35 |
1550.517 |
C59 |
195,90 |
1530.334 |
|
C34 |
193,40 |
1550.116 |
H59 |
195,95 |
1529,944 |
|
H34 |
193,45 |
1549,715 |
C60 |
196,00 |
1529.553 |
|
C35 |
193,50 |
1549.315 |
H60 |
196,05 |
1529.163 |
|
H35 |
193,55 |
1548,915 |
C61 |
196.10 |
1528,773 |
|
C36 |
193,60 |
1548.515 |
