Le MUX/DEMUX DWDM 4 canaux (8 ondes) avec filtre bleu et rouge (R/B), est utilisé par paires, conçu par FIBERWDM, du côté A, les ondes sont : RX C21 à C24, TX C45 à C48 ; Et du côté B, les ondes sont : RX C45 à C48, TX C21 à C24. Associé aux amplificateurs DWDM et au dispositif DCM, le système de transfert DWDM 4 canaux peut prendre en charge une transmission longue distance dans une seule fibre.
Et il s'agit d'un boîtier LGX Plug-in conçu, il peut donc se brancher sur le rack 1U à 4 emplacements, la capacité maximale prenant en charge 4 * 4 canaux dans le système.

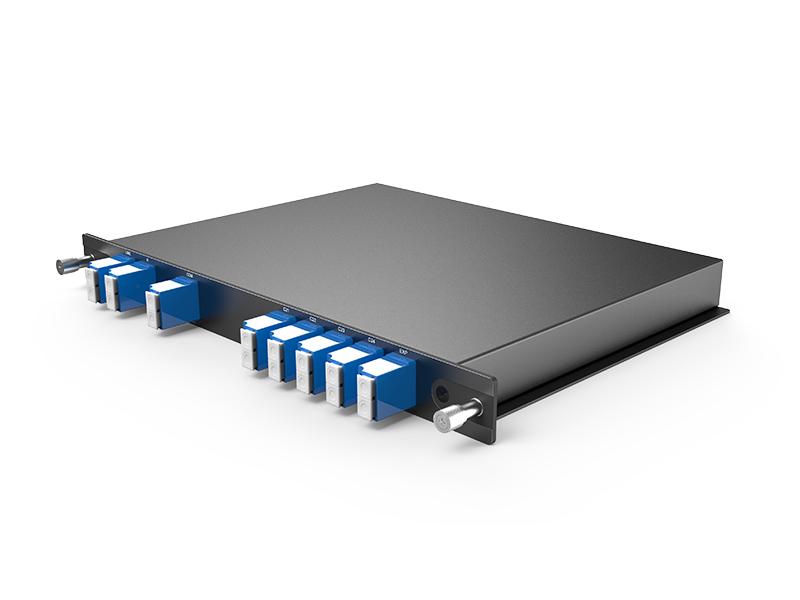

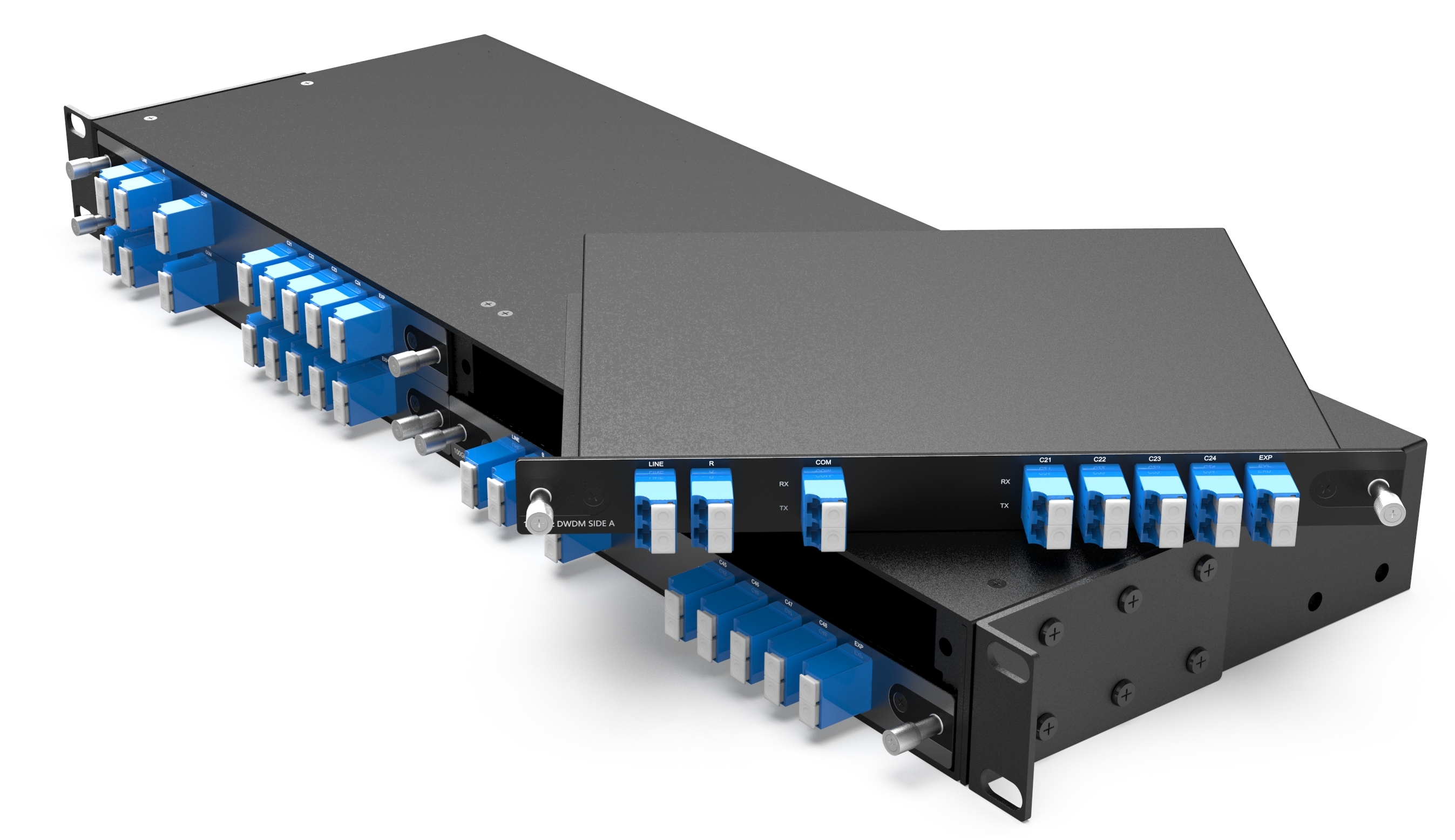

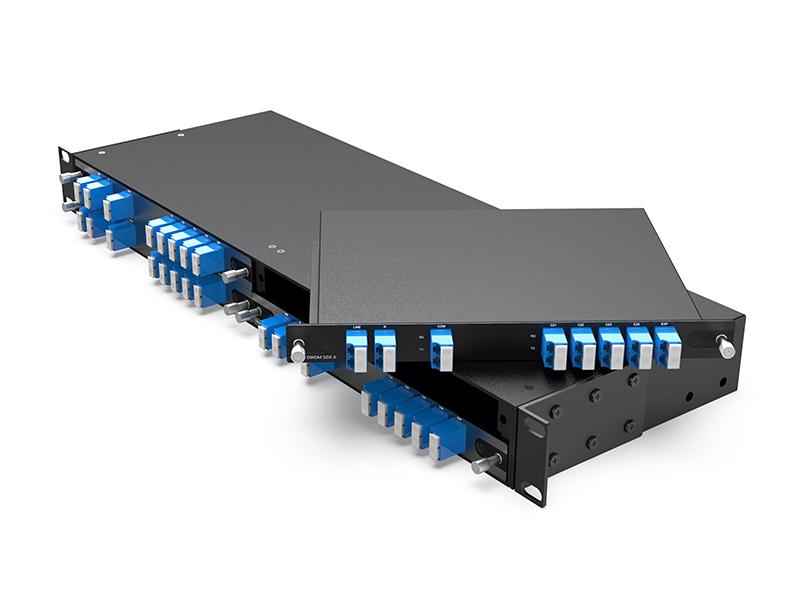

MUX/DEMUX DWDM 4 canaux 8 ondes à fibre unique, avec port EXP et filtre R/B LC/UPC, boîtier LGX et rack 1U à 4 emplacements
Le MUX/DEMUX DWDM 4 canaux (8 ondes) avec filtre bleu et rouge (R/B), est utilisé par paires, conçu par FIBERWDM, du côté A, les ondes sont : RX C21 à C24, TX C45 à C48 ; Et du côté B, les ondes sont : RX C45 à C48, TX C21 à C24. Associé aux amplificateurs DWDM et au dispositif DCM, le système de transfert DWDM 4 canaux peut prendre en charge une transmission longue distance dans une seule fibre.
Et il s'agit d'un boîtier LGX Plug-in conçu, il peut donc se brancher sur le rack 1U à 4 emplacements, la capacité maximale prenant en charge 4 * 4 canaux dans le système.
Panneau de produits

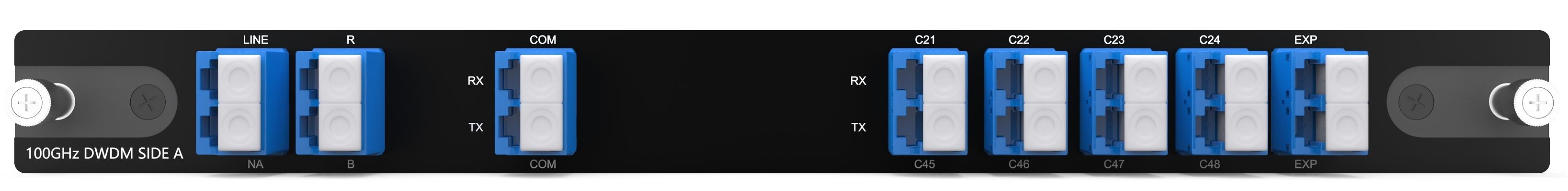

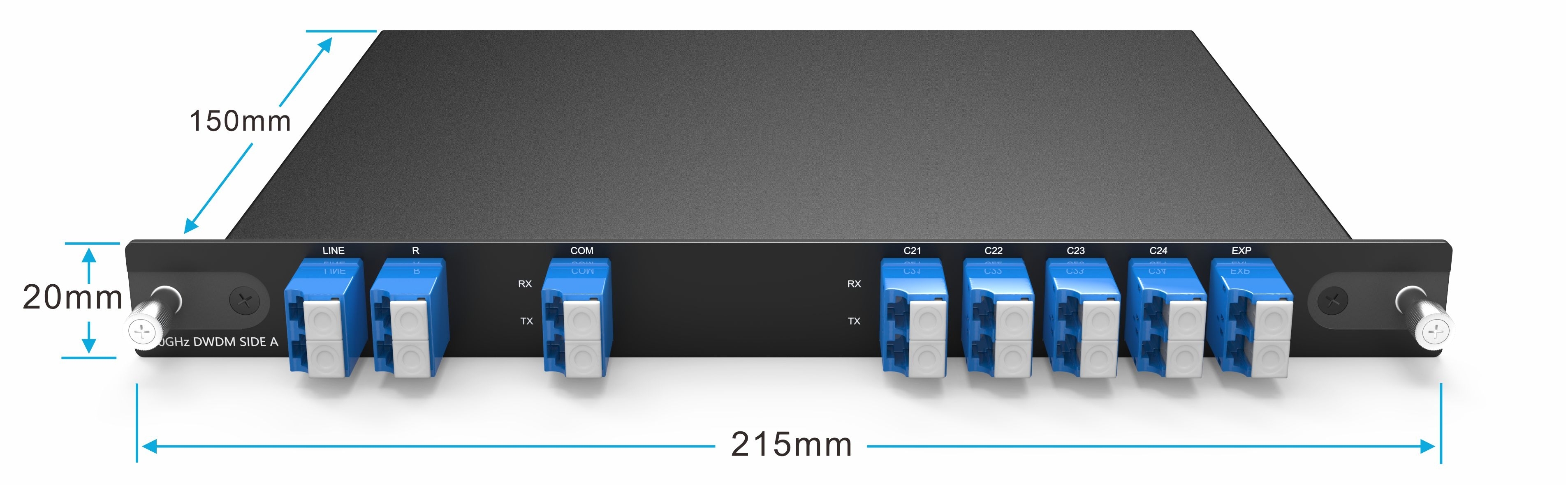

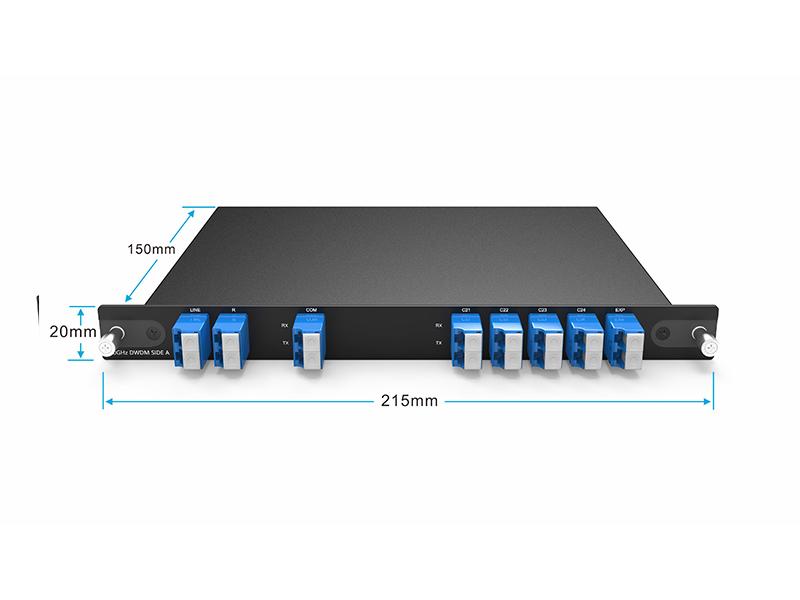

MUX/DEMUX DWDM 4 canaux, fibre unique côté A

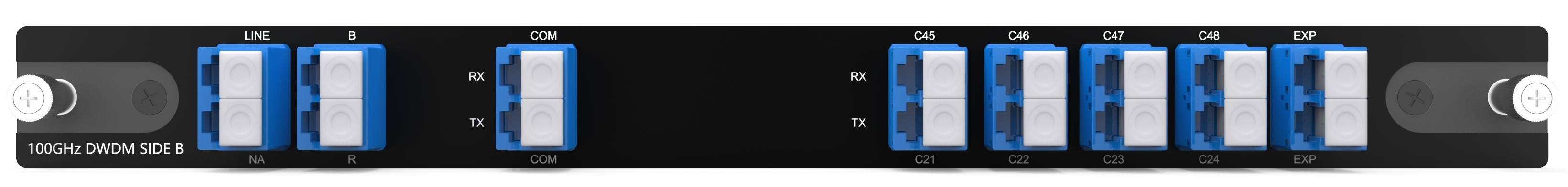

MUX/DEMUX DWDM 4 canaux monofibre côté B

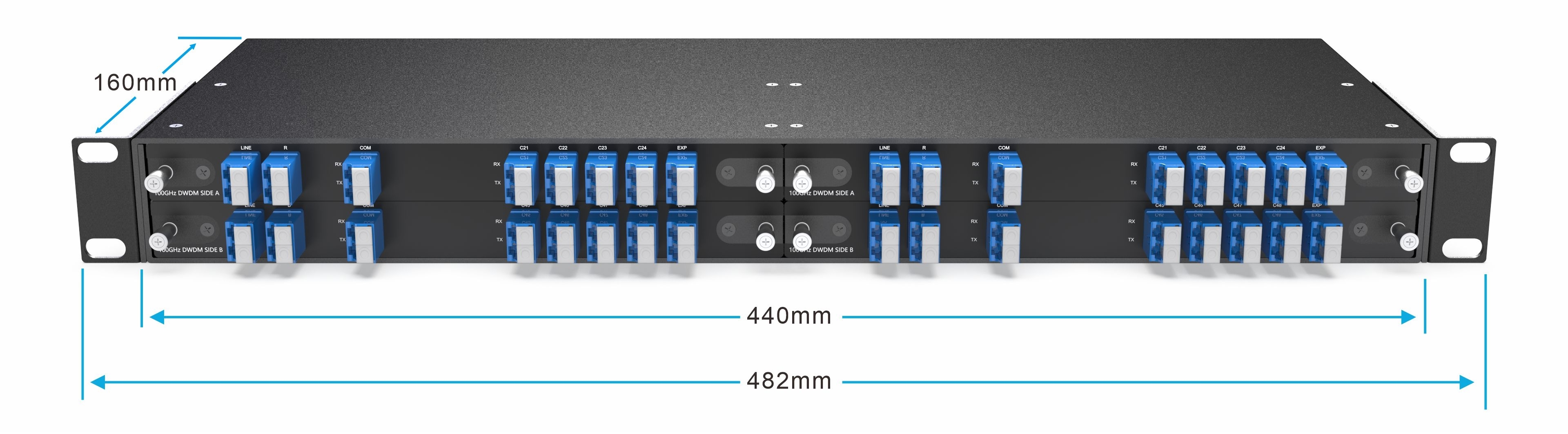

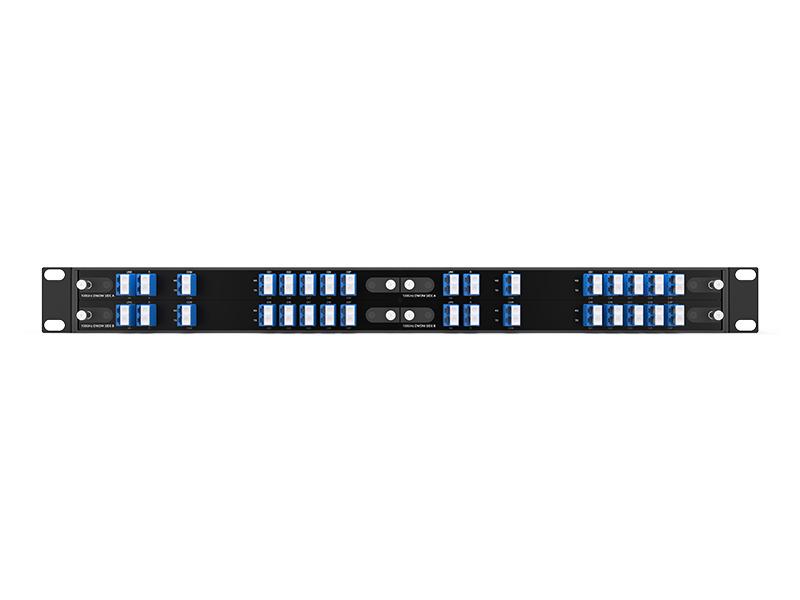

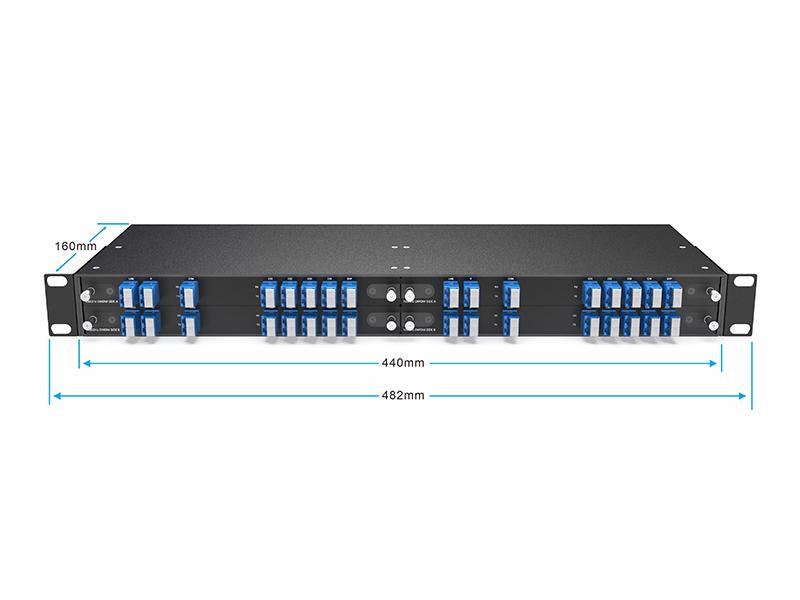

Rack 1U à 4 emplacements
Port d'extension pour l'augmentation future de la bande passante, permet d'augmenter la capacité du réseau en le connectant au port de ligne d'un autre DWDM MUX/DEMUX prenant en charge différentes longueurs d'onde, sans avoir besoin d'installer ou de louer des fibres supplémentaires.

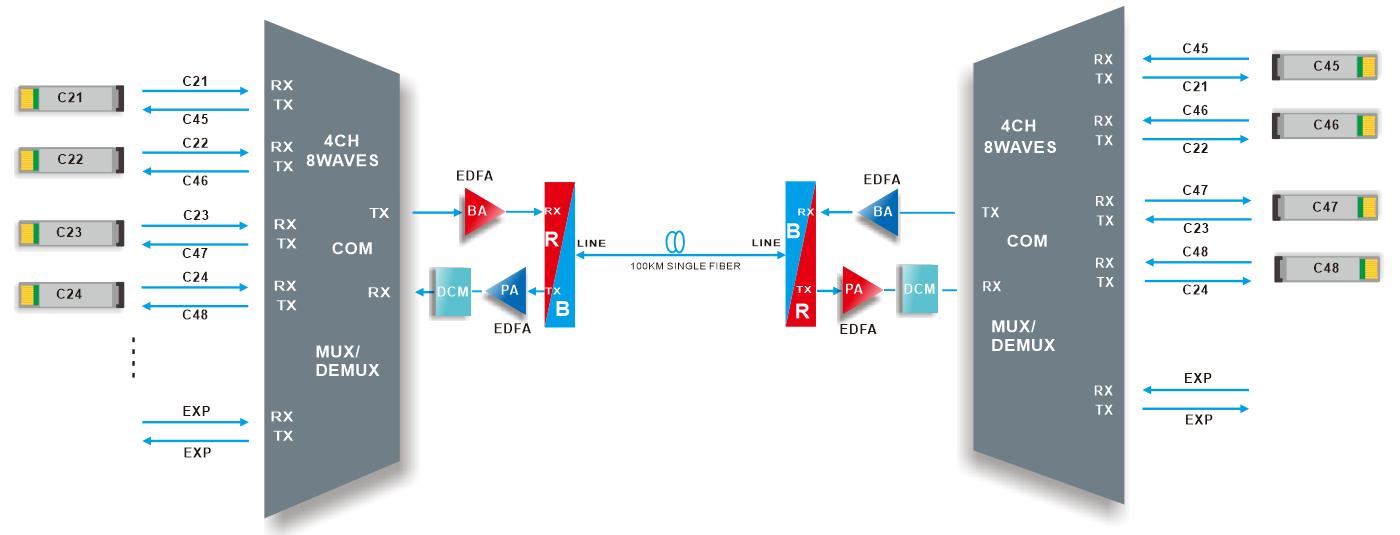

Lien de ligne
Transmission monofibre DWDM MUX/DEMUX 4 canaux
Le MUX/DEMUX DWDM à 4 canaux prend en charge 4 canaux différents dans une fibre optique pour une transmission point à point.
Il travaille dans la radiodiffusion et la télévision, l'IDC, la finance, le gouvernement, le cloud, les données massives et d'autres secteurs.
Spécifications du produit
|
Longueur d'onde |
4 canaux 8 ondes C21-C24/C45-C48 |
Espacement des canaux |
100 GHz (0,8 nm) |
|
Bande passante du canal |
± 0,11 nm |
Technologie |
TFF (filtre à couche mince) |
|
Perte d'insertion |
≤ 2,4 dB |
Perte de lien |
≤ 3,5 dB |
|
Perte de retour |
≥ 45 dB |
Directivité |
≥ 45 dB |
|
Dispersion du mode de polarisation |
≤ 0,1 ps |
Perte dépendante de la polarisation |
≤ 0,3 dB |
|
Isolation des canaux |
Adjacent ≥ 30 dB
|
Température |
Fonctionnement de -40 à 85°C Stockage -40 à 85°C |
|
Perte d'insertion à R/B |
PASS: ≤ 0,6 dB Réfléchir : ≤ 0,8 dB |
Isolation@R/B |
PASS:≥ 30 dB Réfléchir : ≥ 15 dB |
|
Poids net |
Boîte LGX : 0,5 kg Rack 1U à 4 emplacements : 1,5 kg |
Dimensions (HxLxP) |
Boîte LGX : 20*215*150mm Rack 1U : 44*440*230mm |
Remarque : Spécifié avec des connecteurs.
Informations sur le paquet

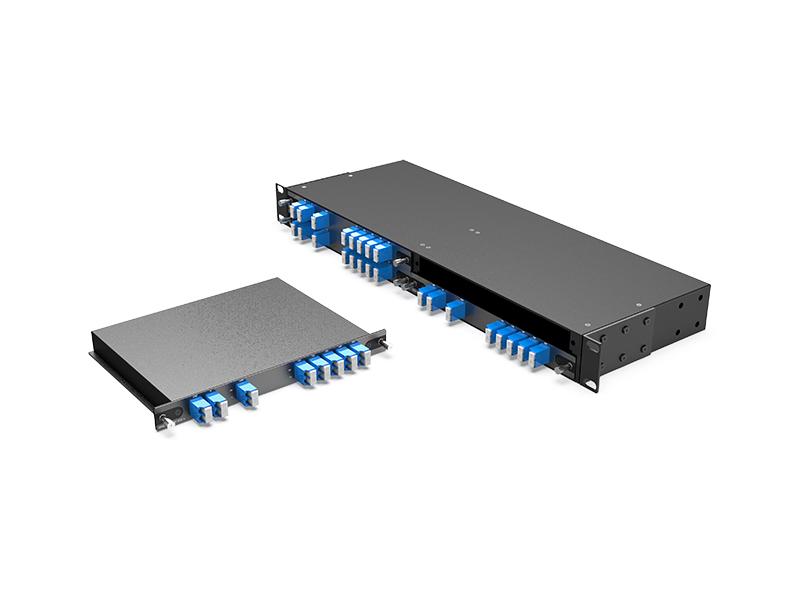

Boîtier LGX BOX enfichable en rack 1U à 4 emplacements

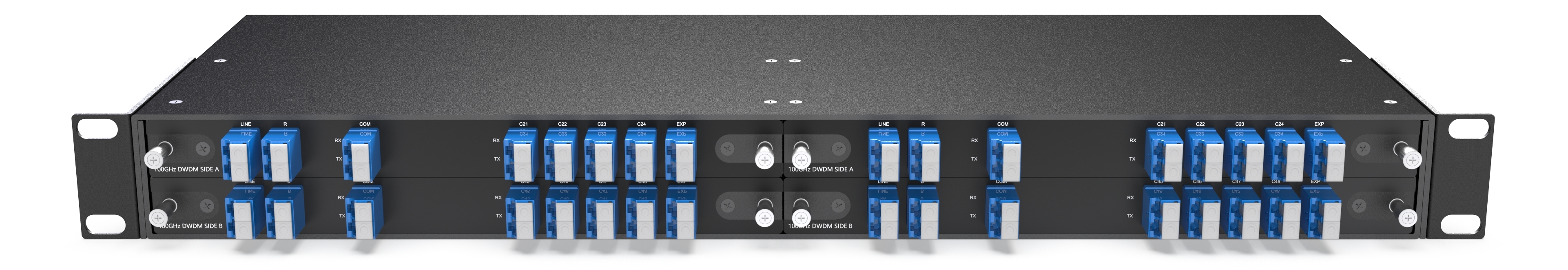

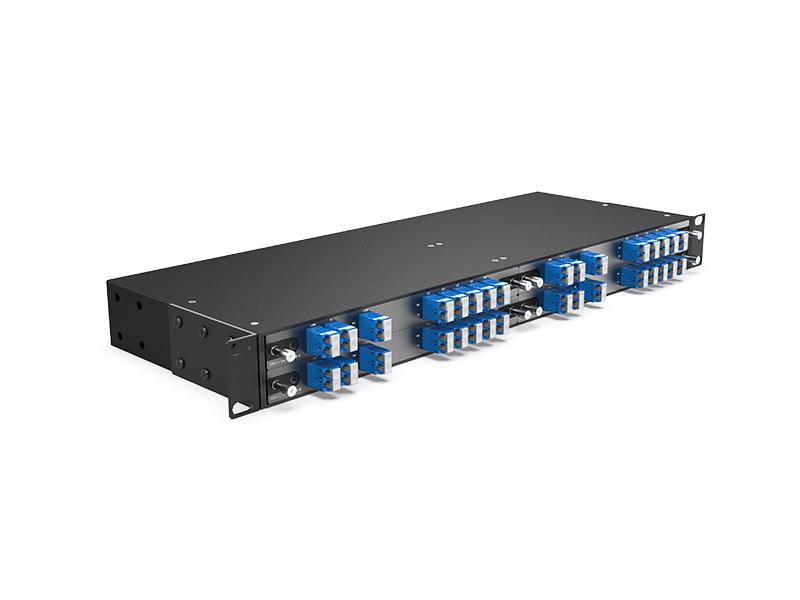

Rack 1U à 4 emplacements pour LGX BOX
Informations sur la commande
|
Numéro de produit |
Description du produit |
|
DM4-LGX01-C2148-RB-A |
MUX/DEMUX DWDM 4 canaux 8 ondes (RX C21-C24/TX C45-C48) avec port EXP et filtre RB, fibre unique, LC/UPC, boîtier LGX enfichable 20 x 215 x 150 mm, côté A |
|
DD4-LGX01-C2148-RB-B |
MUX/DEMUX DWDM 4 canaux 8 ondes (RX C45-C48/TX C21-C24) avec port EXP et filtre RB, fibre unique, LC/UPC, boîtier LGX enfichable 20 x 215 x 150 mm, côté B |
|
1U-4LGX02 |
Rack 19 pouces 1U avec 4 emplacements pour boîtier LGX enfichable, 440 x 160 x 44 mm |
Remarque : nous prenons en charge la conception personnalisée, veuillez nous contacter par e-mail.
