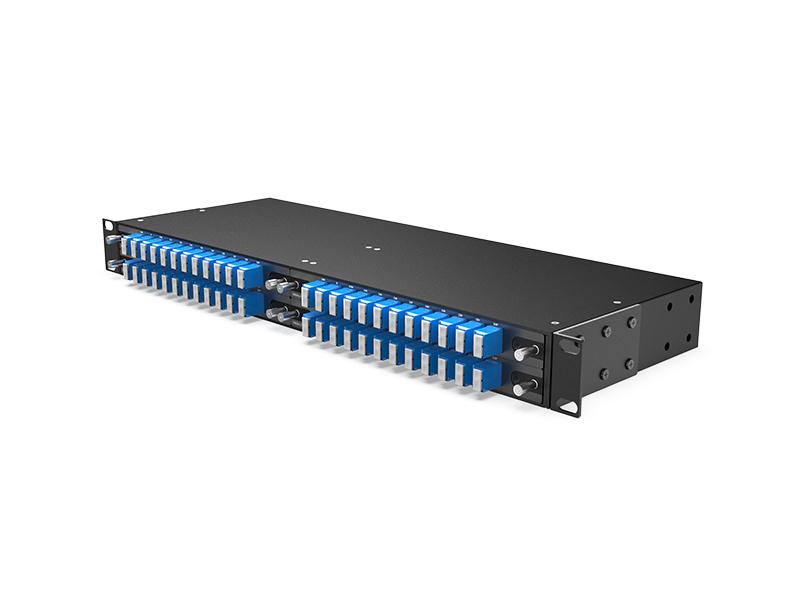

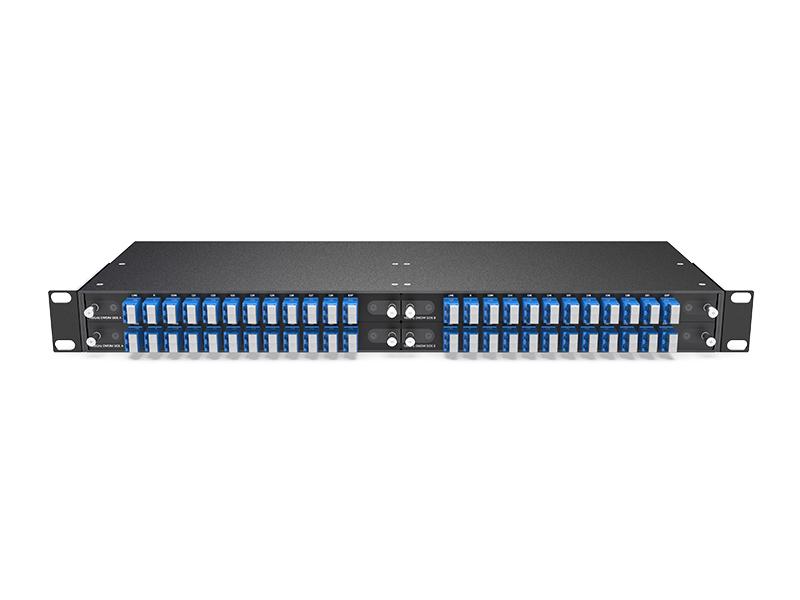

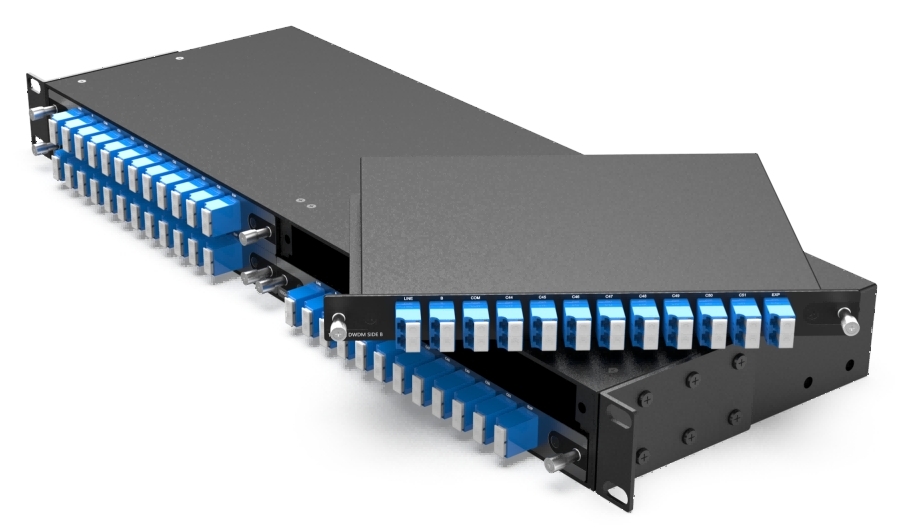

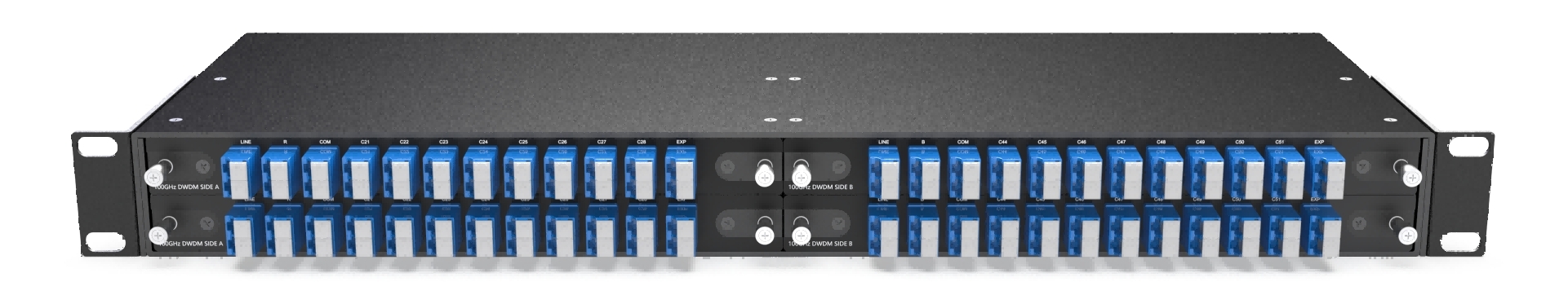

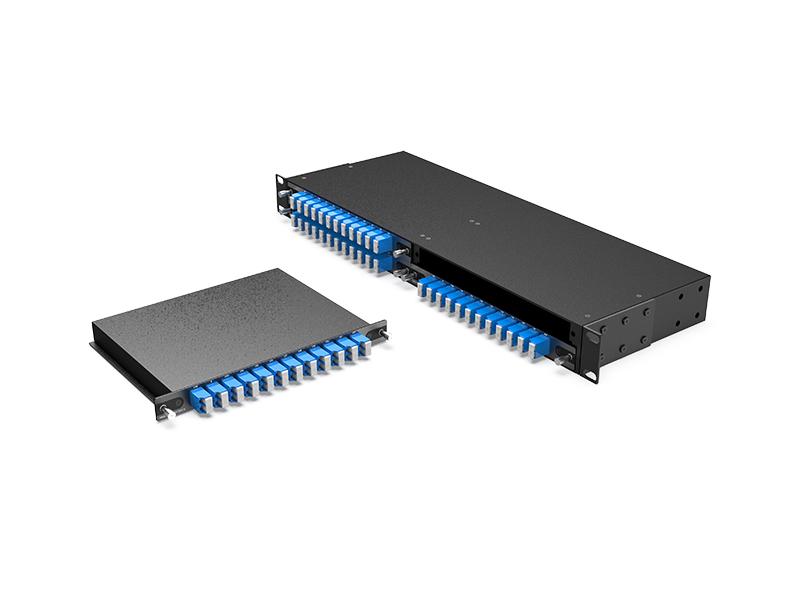

MUX/DEMUX DWDM 8 canaux 16 ondes à fibre unique, avec port EXP et filtre R/B LC/UPC, boîtier LGX et rack 1U à 4 emplacements

Longueur d'onde

8 canaux 16 ondes C21-C28/C44-C51

Espacement des canaux

100 GHz (0,8 nm)

Bande passante du canal

± 0,11 nm

Technologie

TFF (filtre à couche mince)

Perte d'insertion

≤ 3,5 dB

Perte de lien

≤ 4,5 dB

Perte de retour

≥ 45 dB

Directivité

≥ 45 dB

Dispersion du mode de polarisation

≤ 0,1 ps

Perte dépendante de la polarisation

≤ 0,3 dB

Isolation des canaux

Adjacent ≥ 30 dB
Non adjacent ≥ 45 dB

Température

Fonctionnement de -40 à 85°C

Stockage -40 à 85°C

Perte d'insertion à R/B

PASS: ≤ 0,6 dB

Réfléchir : ≤ 0,8 dB

Isolation@R/B

PASS:≥ 30 dB

Réfléchir : ≥ 15 dB

Poids net

Boîte LGX : 0,5 kg

Rack 1U à 4 emplacements : 1,5 kg

Dimensions (HxLxP)

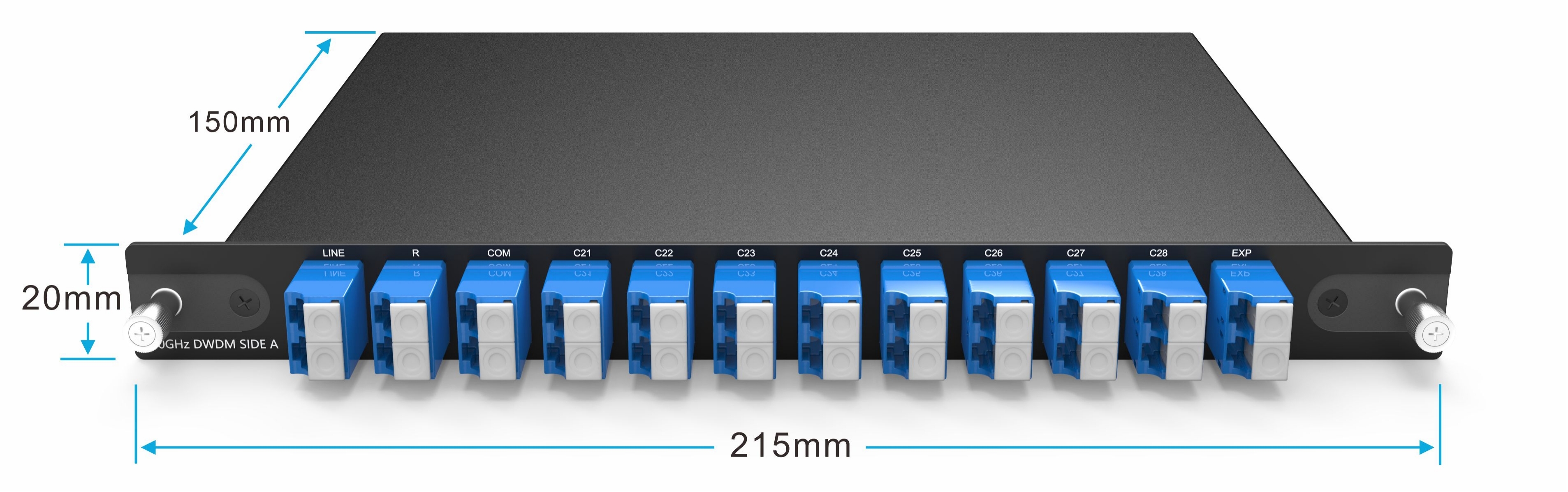

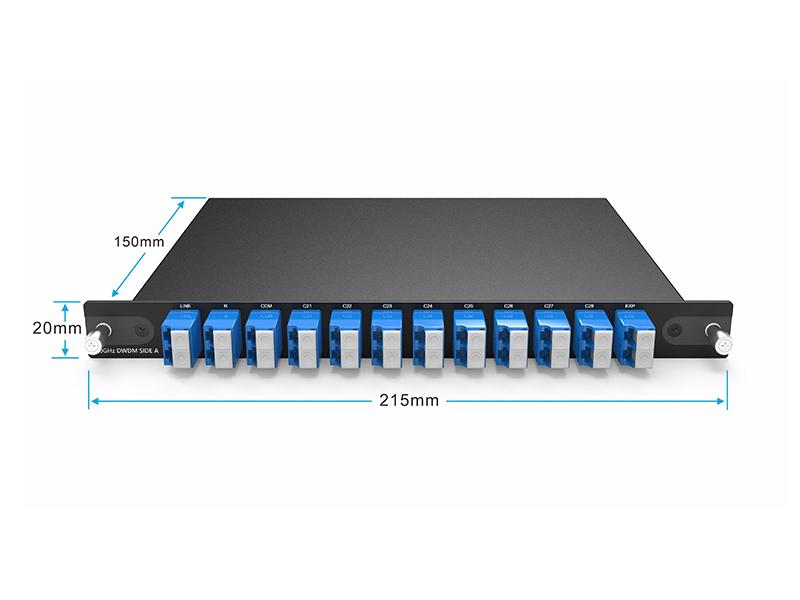

Boîte LGX : 20*215*150mm

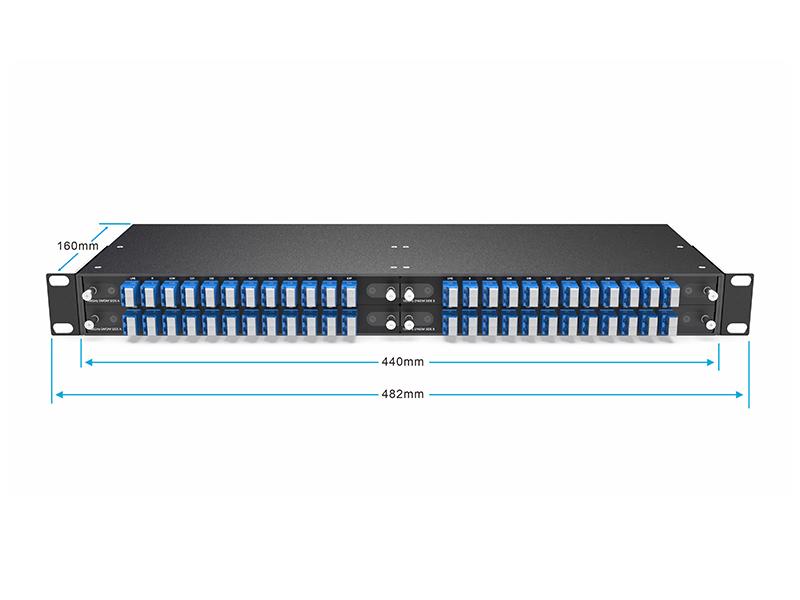

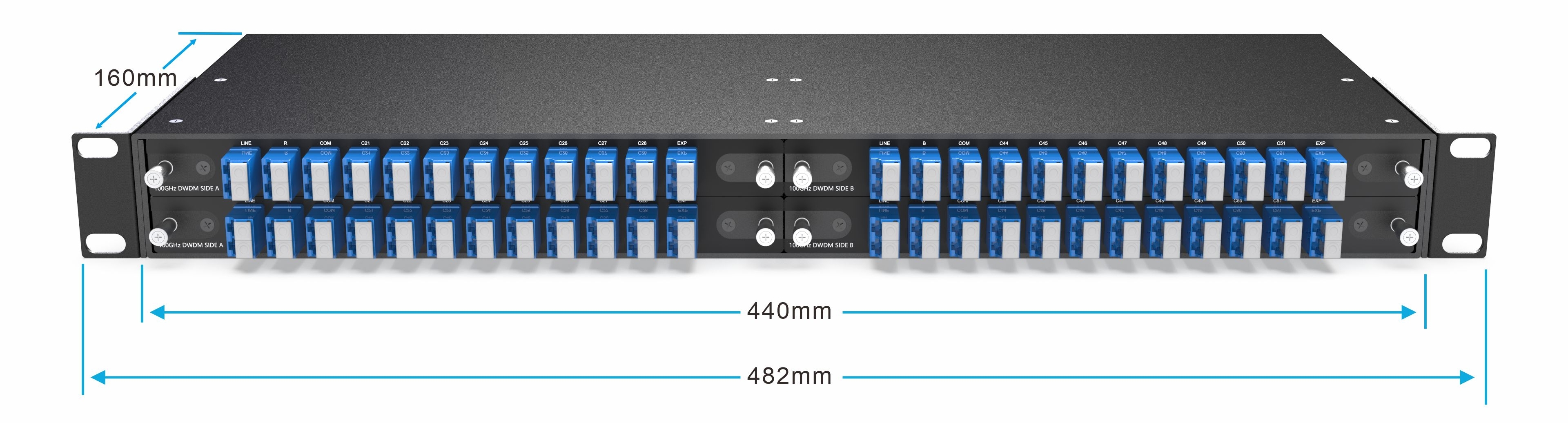

Rack 1U : 44*440*230mm

Numéro de produit

Description du produit

DM8-LGX01-C2151-RB-A

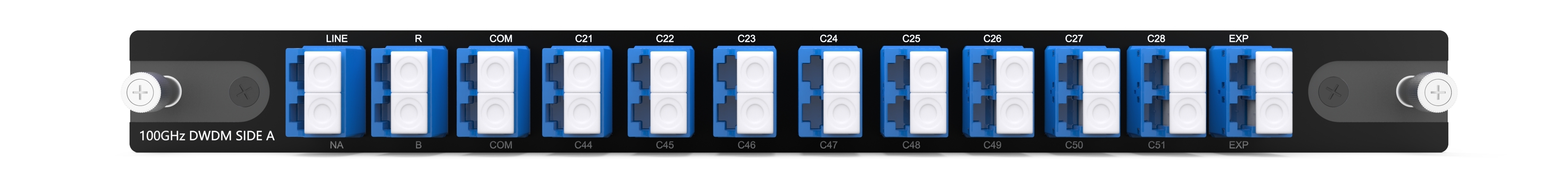

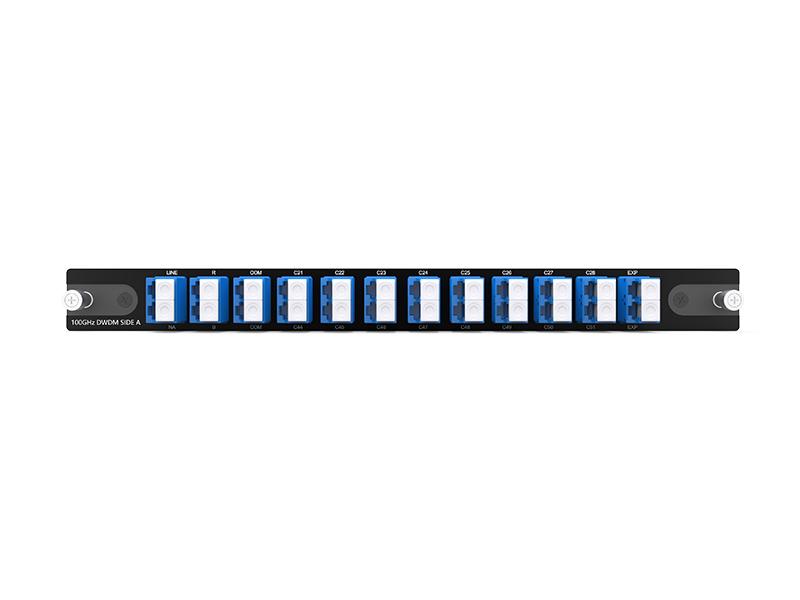

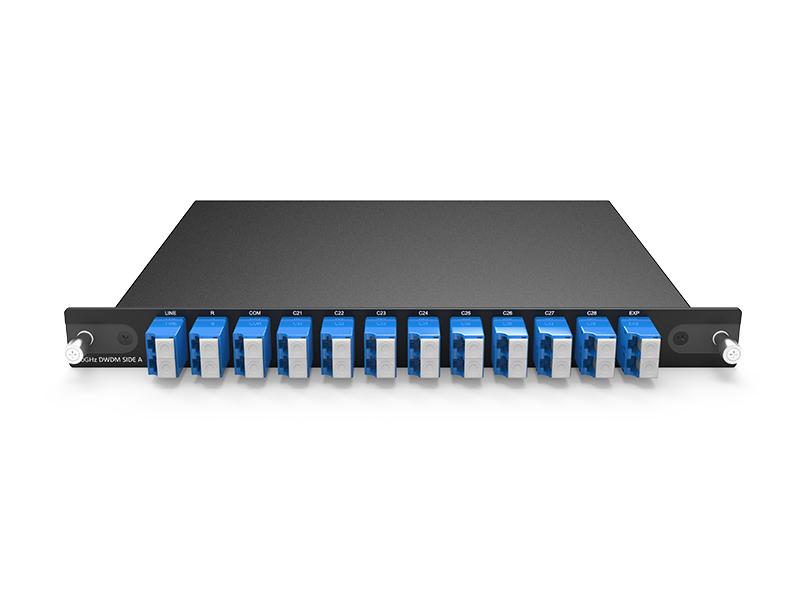

MUX/DEMUX DWDM 8 canaux 16 ondes (RX C21-C28/TX C44-C51) avec port EXP et filtre RB, fibre unique, LC/UPC, boîtier LGX enfichable 20 x 215 x 150 mm, côté A

DD8-LGX01-C2151-RB-B

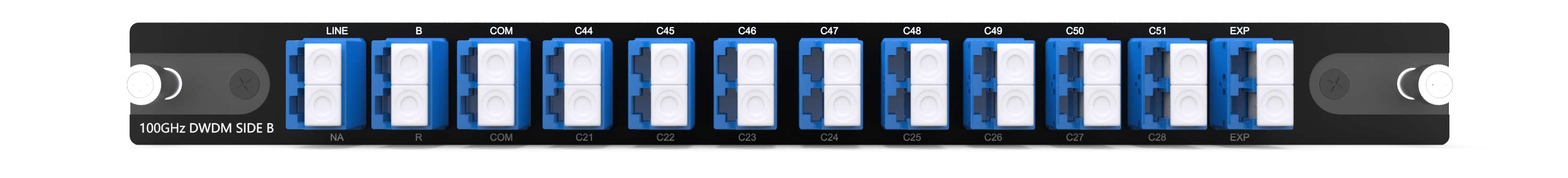

MUX/DEMUX DWDM 8 canaux 16 ondes (RX C44-C51/TX C21-C28) avec port EXP et filtre RB, fibre unique, LC/UPC, boîtier LGX enfichable 20 x 215 x 150 mm, côté B

1U-4LGX02

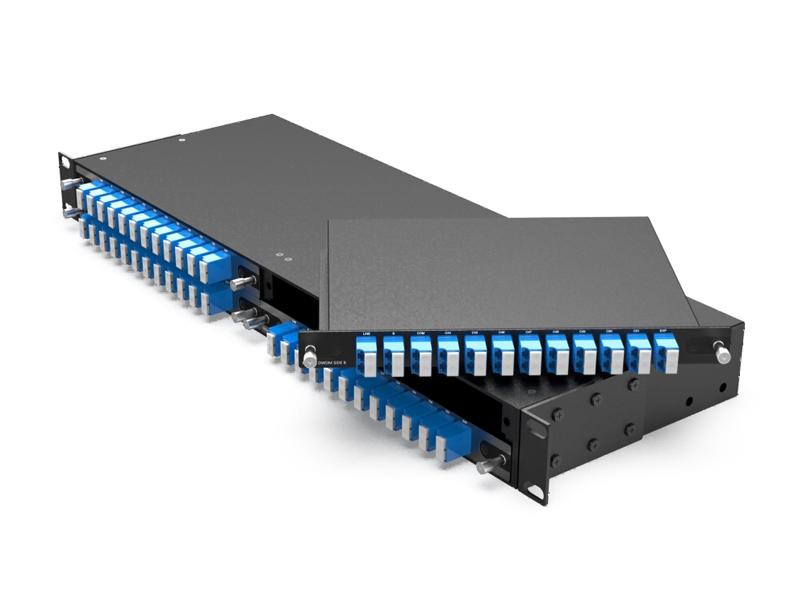

Rack 19 pouces 1U avec 4 emplacements pour boîtier LGX enfichable, 440 x 160 x 44 mm
