Réflecteur à réseau de Bragg en fibre (FBG)

(Fiberwdm Tous droits réservés)

Mots clés : réflecteur à fibre optique FBG, filtre terminal à réseau de fibres, réflecteur FBG, 1625/1650 OTDR

Le réflecteur à réseau de Bragg à fibre (FBG), également connu sous le nom de filtre à réseau de Bragg à fibre, est généralement installé à l'avant de l'unité de réseau optique (ONU) dans les réseaux optiques. Il utilise des réseaux de Bragg à fibre pour réfléchir les signaux des lignes de fibre optique à des longueurs d'onde spécifiques (1625 nm +/- 5 nm, +/- 10 nm ou 1 650 nm +/- 5 nm, +/- 10 nm). En connectant un système de mesure optique à la section avant du séparateur de fibre optique, lorsque la présence de ces longueurs d'onde centrales est détectée, cela indique que la connexion de la fibre optique chez l'utilisateur est normale. Si la longueur d'onde centrale est absente ou si la valeur de réflexion est faible, cela suggère un dommage ou une rupture de la fibre optique chez l'utilisateur, nécessitant une maintenance. Cela permet une détection en ligne et rapide de la continuité de la ligne. Les autres longueurs d'onde de communication, n'étant pas des longueurs d'onde de réflexion inhérentes au réseau de Bragg à fibre, passeront normalement avec une faible perte, n'ayant ainsi aucun impact sur la communication normale.

Application du produitï¼

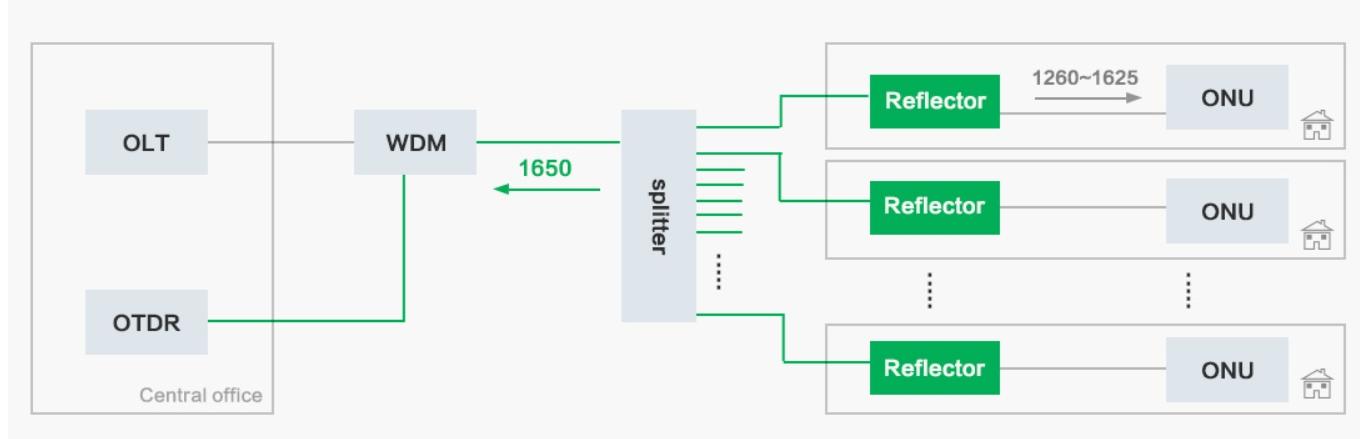

Le réflecteur FBG (Fiber Bragg Grating) est installé à l'extrémité avant de l'ONU (Optical Network Unit) dans un réseau optique PON (Passive Optical Network), travaillant en conjonction avec un OTDR (Optical Time Domain Reflectometer) pour réaliser la détection et le diagnostic. de liaisons optiques.

type de produitï¼

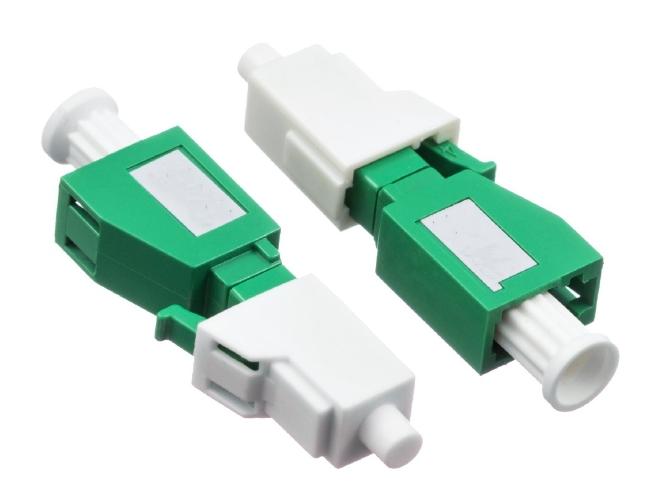

LC/APC Yin-Yang

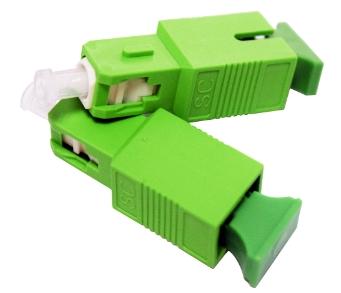

SC/APC Yin-Yang

Le réflecteur à fibre FBG fourni par FiberWDM présente des avantages tels qu'une faible perte d'insertion, une réflectivité élevée et une installation facile. Il s'agit d'un dispositif optique idéal pour la surveillance des liaisons réseau et est largement utilisé dans des domaines tels que les réseaux PON, les tests OTDR, les tests de centraux, FTTX, etc.
