/ 1650nm réflecteur LC / APC

1650nm Reflector LC/APC
1650nm réflecteur LC / APC

1650nm réflecteur LC / APC

  • Haute stabilité et fiabilité
  • Détection de temps réel à distance
  • faible perte d'insertion
  • Connexion facile pour la structure de l'adaptateur
  • Conforme avec Telcordia GR-326-CORE, TELCORDIA GR-1221-CORE
  • Conforme avec ROHS




Renseignez-vous maintenant Télécharger
  • Détails du produit

1650nm FBG réflecteur LC / APC

The Fibre BRAG TRANTINE Réflecteur (FBG Réflecteur) est un réflecteur de bande spécifique à faible coût monté sur l'unité de réseau optique (ONU) côté. Il peut refléter des impulsions légères (1650 + / - 5 nm) de la OTDR sur la borne de ligne de fibre (OLT) côté près de 100%, tandis que les bandes de travail du réseau optique passif (PON) sont transmis normalement. Le OTDR peut déterminer si La ligne de fibre est normale en détectant le signal réfléchi par le réseau de fibres Réflecteur. Quand Le signal réfléchi est plus bas que la valeur normale, la perte de ligne est trop grande; quand La valeur de réflexion est 0, la ligne de fibre optique est cassée. Par conséquent, nous pouvons maintenir la ligne de fibre à temps par la surveillance en temps réel de la fibre Ligne.

application

Détection et maintenance des lignes de réseau optique passif (appliquée à FTTX).


1650 Reflector

paramètre optique


Objet

paramètre

spécification

unité

remarques

1

Gamme de longueurs d'onde

bande de passage

1260 ~ 1625

nm

-

réfléchir

1644.5 ~ 1655.5

nm

-

2

bande de passage

IL

≤1.4

dB

@ 1260 ~ 1360

≤1.4

dB

@ 1460 ~ 1600

≤3,4

dB

@ 1600 ~ 1625

Orl

> 35

dB

@ 1260 ~ 1580

> 30

dB

@ 1580 ~ 1620

> 20

dB

1620 ~ 1625

3

réfléchir

IL

> 21

dB

@ 1644.5 ~ 1655.5

Orl

≤1.0

dB

@ 1644.5 ~ 1655.5

4

pdl

≤0.4

dB

@ 1260 ~ 1600

5

ondulation

≤0.6

dB

@ 1644.5 ~ 1655.5

6

TDL

≤0.5

dB

@ 1260 ~ 1600

7

Manipulation maximale de puissance optique

27

DBM

-

8

temps de branchement

> 500

fois

-

9

connecteur

LC / APC

-

-

structure

Le fbg Le réflecteur adopte une norme LC La structure du connecteur et ses dimensions externes sont telles que suit:

1625 Reflector

Travailler / Stockage conditions

paramètre

spécification

unité

température de fonctionnement

-25 ~ +65

°C

humidité de travail

5 ~ 95

% RH

température de stockage

-40 ~ +85

°C

humidité de stockage

5 ~ 95

% RH


Vous souhaitez en savoir plus sur ce produit ?

ENVOYER UN Message
laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Produits connexes
1650nm FBG Reflector SC/APC Réflecteur FBG 1650 nm SC/APC
Le réflecteur à réseau de Bragg sur fibre (réflecteur FBG) est un réflecteur à bande spécifique économique, monté côté unité de réseau optique (ONU). Il réfléchit la quasi-totalité des impulsions lumineuses (1650 ± 5 nm) émises par l'OTDR côté terminal de ligne fibre (OLT), tout en assurant la transmission normale des bandes de fréquences du réseau optique passif (PON). L'OTDR détermine l'état de la ligne fibre en détectant le signal réfléchi par le réflecteur à réseau de Bragg. Si ce signal est inférieur à la valeur normale, les pertes de la ligne sont trop importantes ; s'il est nul, la fibre optique est rompue. Ce système de surveillance en temps réel permet ainsi une maintenance préventive de la ligne fibre.
En savoir plus
2CH WDM GPON 1310/1490nm And XGS-PON 1270/1577nm SC/APC Module Module SC/APC 2 canaux WDM GPON 1310/1490 nm et XGS-PON 1270/1577 nm 75*65*14 mm
Avec le développement rapide de technologies émergentes telles que la 5G et l'Internet des objets (IoT), la demande en bande passante ne cesse d'augmenter. Pour y répondre, les technologies de réseaux optiques passifs (PON) progressent. Les technologies GPON et XGS-PON, principales technologies PON actuellement utilisées, coexistent sur la même fibre grâce au multiplexage par répartition en longueur d'onde (WDM), ce qui accroît la bande passante et la flexibilité du réseau.
En savoir plus
OSFP-800G-2FR4 PAM4 CWDM4 2km DOM Dual CS SMF Optical Transceiver Module Module émetteur-récepteur optique OSFP-800G-2FR4 PAM4 CWDM4 2 km DOM double CS SMF
Les modules émetteurs-récepteurs 800G OSFP 2xFR4 sont conçus pour une utilisation sur des liaisons Ethernet 800 Gigabit sur fibre monomode jusqu'à 2 km. Ils sont conformes aux normes OSFP MSA, IEEE 802.3cu et 100G Lambda MSA. L'émetteur-récepteur optique est conforme à la directive RoHS.
En savoir plus
10G SFP+ Transceiver Émetteur-récepteur optique SFP+ 10G ER 40KM
Module émetteur-récepteur optique 10G ER SFP+, prend en charge 10 Gb/s et jusqu'à 40 km de transmission, il fonctionne dans les solutions de connexion IDC haut débit, solution de réseau 5G, commutateur réseau, PTN, OTN, SONET OC-192/SDH, Fibre Channel 10G et ainsi de suite. Fonctionnalités Prend en charge les débits binaires de 9,95 à 11,3 Gb/s Enfichable à chaud Connecteur LC duplex Transmetteur EML refroidi 1550nm, photodétecteur PIN Liaisons SMF jusqu'à 40 km Interface à 2 fils pour les spécifications de gestion conformes à l'interface de surveillance de diagnostic numérique SFF 8472 Alimentation :+3.3V Consommation d'énergie<1.5W Plage de température : (Commercial) 0°C~ 70°C /(Industriel) -40°C~85°C Conforme RoHS
En savoir plus

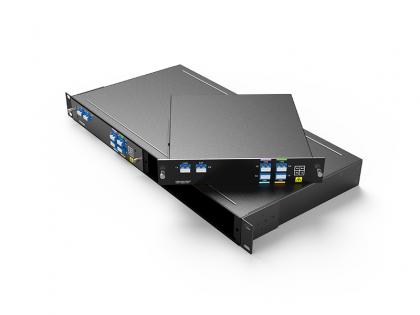

96ch DWDM MUX DEMUX Double Fibre 96CH C13-H60 DWDM MUX DEMUX avec Port Moniteur, Rack 2U
