/Boîtier LGX 4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF 215 x 150 x 20 mm

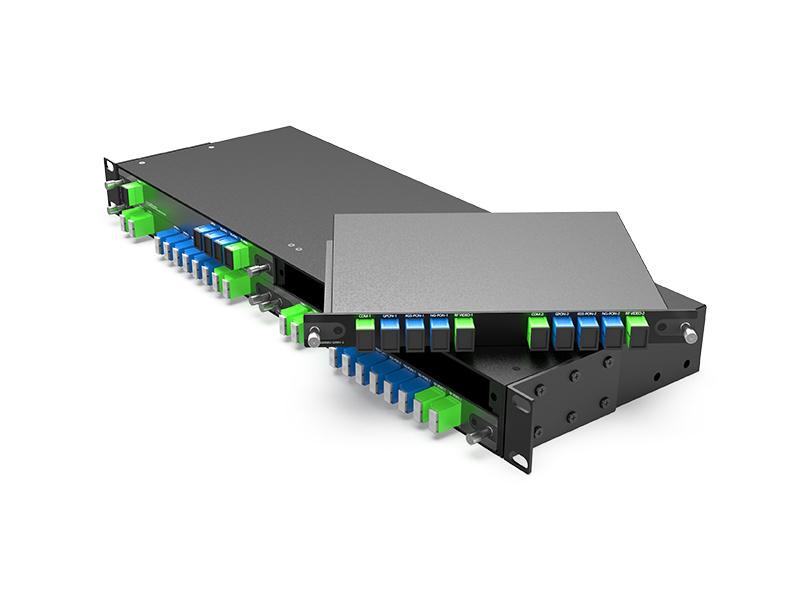

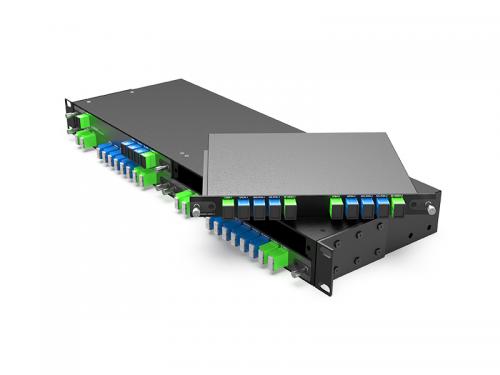

4CH WDM LGX BOX Plug in 4-Slot 1U Rack
4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM LGX BOX Plug in 4-Slot 1U Rack 4CH WDM LGX BOX Plug in 4-Slot 1U Rack

Boîtier LGX 4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF 215 x 150 x 20 mm

À l'ère de la transformation numérique, la demande de réseaux de communication haut débit, fiables et flexibles a atteint un niveau sans précédent. Les réseaux optiques passifs (PON) se sont imposés comme un pilier des infrastructures de communication contemporaines, prenant en charge un large éventail d'applications, allant du haut débit résidentiel aux réseaux d'entreprise, et s'étendant même à des cas d'usage plus larges. Pour répondre aux besoins croissants en bande passante et sécuriser les déploiements de réseaux pérennes, l'intégration du multiplexage par répartition en longueur d'onde à quatre canaux (WDM) avec des technologies clés telles que GPON, XGS-PON, NG-PON2 et la vidéo RF offre une solution complète. Cette intégration optimise non seulement l'utilisation de la fibre optique, mais améliore également considérablement les capacités de fourniture de services.

Se renseigner Télécharger
  • Les détails du produit

Boîtier LGX 4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF 215 x 150 x 20 mm

FW-3G-LGX02-GXNV

4CH WDM LGX BOX Plug in 4-Slot 1U Rack

GPON (réseau optique passif compatible Gigabit)

Le GPON présente des caractéristiques clés : des débits descendants allant jusqu'à 2,5 Gbit/s, des débits montants allant jusqu'à 1,25 Gbit/s et des taux de répartition de 1:16 à 1:128. Il utilise le WDM pour transmettre simultanément la vidéo, les données et la voix sur une seule fibre. Idéal pour un accès haut débit domestique fiable (largement utilisé dans les zones résidentielles), il est également utilisé dans les réseaux d'entreprise et les villes intelligentes, offrant une solution de données haut débit économique.

XGS-PON (PON symétrique 10G)

XGS-PON prend en charge des débits symétriques montants/descendants de 10 Gbit/s, des ratios de répartition de 1:16 à 1:256, et utilise le multiplexage temporel et en longueur d'onde (TWDM) pour coexister avec GPON sur la même fibre. Il est destiné aux applications nécessitant une transmission symétrique à haut débit, telles que les réseaux d'entreprise, l'interconnexion de centres de données et le fronthaul 5G, et est particulièrement utile dans les scénarios exigeant à la fois des données à haut débit et des services à faible latence.

NG-PON2 (PON2 de nouvelle génération)

NG-PON2 exploite la technologie WDM pour créer jusqu'à huit arborescences PON séparées en longueurs d'onde sur une seule fibre. Il prend en charge des débits montants/descendants de 10 Gbit/s et des rapports de répartition de 1:16 à 1:256. Il est également compatible avec les protocoles TWDM-PON et WDM-PON point à point pour divers cas d'utilisation. Il est idéal pour les réseaux d'entreprise, les liaisons mobiles backhaul/fronthaul, et les scénarios nécessitant une bande passante élevée et une allocation flexible des longueurs d'onde, tout en assurant la pérennité des réseaux pour les technologies émergentes comme la 5G et l'IoT.

Vidéo RF

Caractéristiques : La technologie vidéo RF permet la transmission de signaux vidéo analogiques sur fibre optique, permettant ainsi la diffusion de contenus vidéo de haute qualité. Elle est souvent utilisée en conjonction avec les technologies PON pour fournir des services vidéo intégrés.

Scénarios d'application : La vidéo RF est couramment utilisée dans les réseaux de télévision par câble, les services de vidéo à la demande et d'autres applications où la diffusion vidéo de haute qualité est essentielle. Elle s'intègre parfaitement aux réseaux PON pour offrir une solution complète pour les services de données et de vidéo.

Avantages

  • Augmentation de la bande passante : en ajoutant des canaux de longueur d'onde, la bande passante de transmission de la fibre est considérablement augmentée.
  • Rentable : il augmente la capacité du réseau sans ajouter de fibres supplémentaires, réduisant ainsi les coûts de déploiement.
  • Flexibilité : Il prend en charge la coexistence de plusieurs technologies PON, telles que GPON, XGS-PON, NG-PON2, RF Video

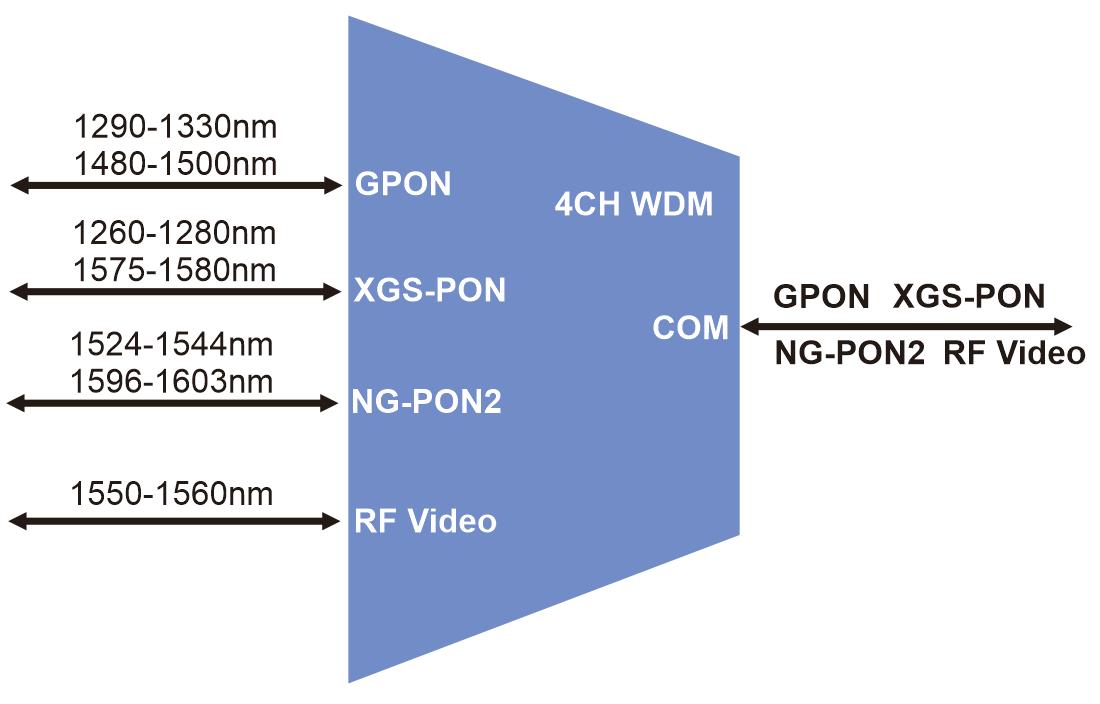

Application

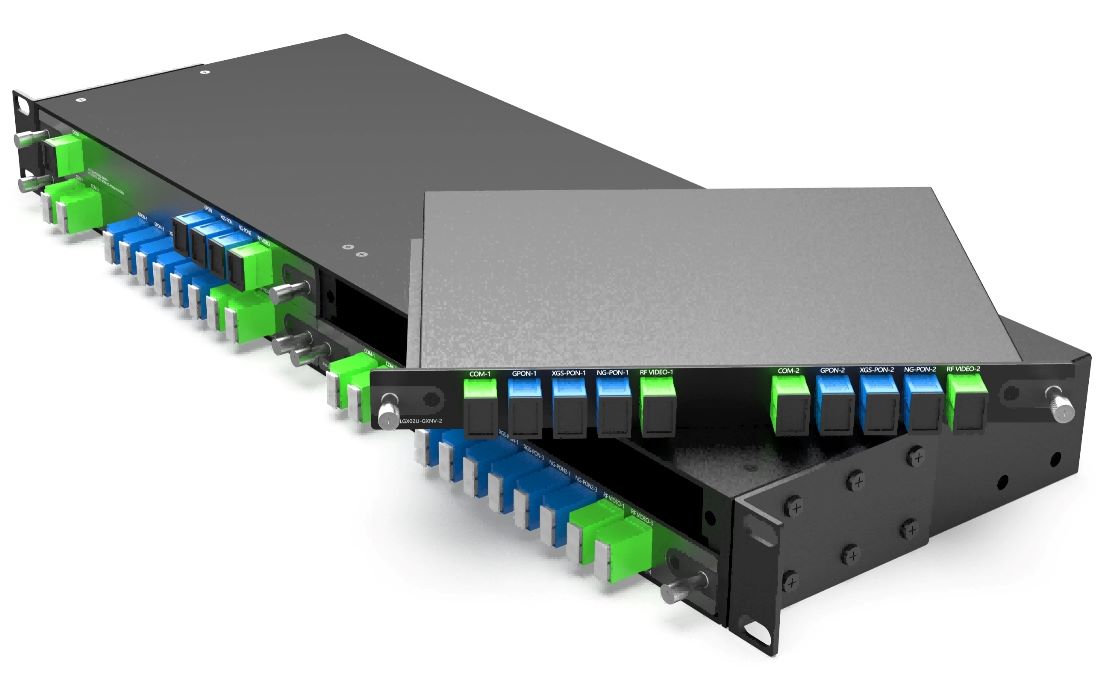

4CH WDM LGX BOX Plug in 4-Slot 1U Rack

Panneau de produits

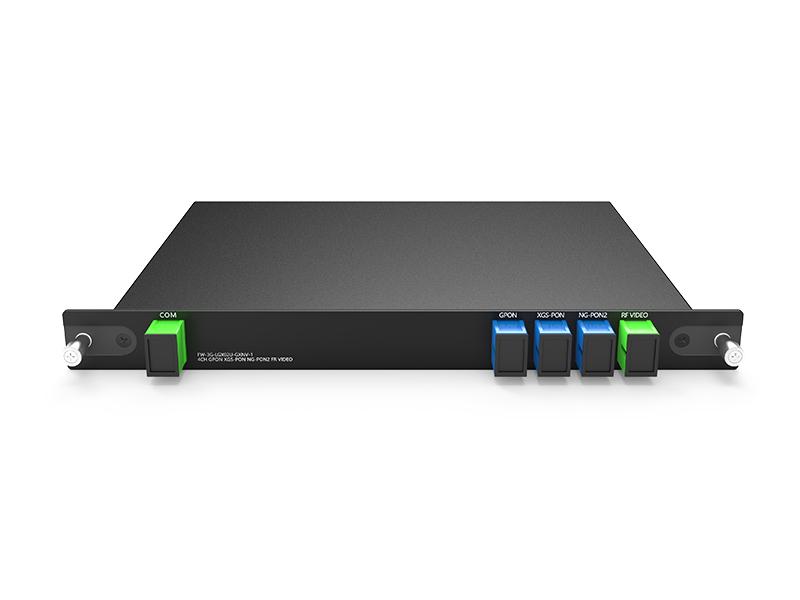

4CH WDM GPON XGS-PON NG-PON2 And RF Video

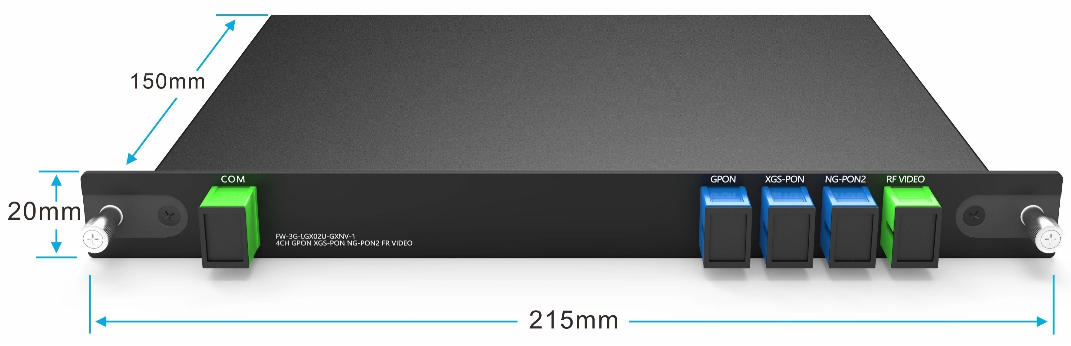

Boîtier LGX enfichable 4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF, PON SC/UPC, COM vidéo RF SC/APC 215 x 150 x 20 mm

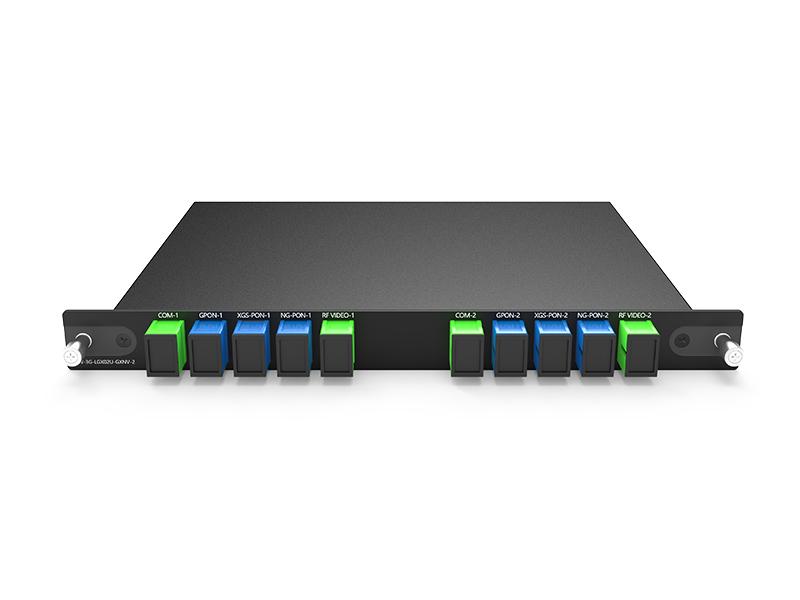

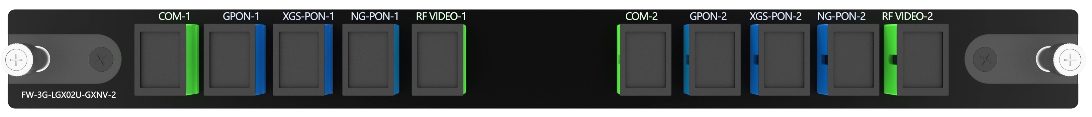

2X4CH WDM GPON XGS-PON NG-PON2 And RF Video

Boîtier LGX enfichable 2 x 4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF, PON SC/UPC, COM vidéo RF SC/APC 215 x 150 x 20 mm

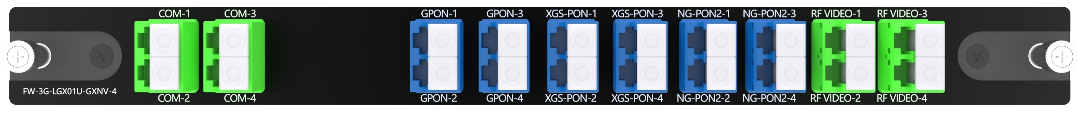

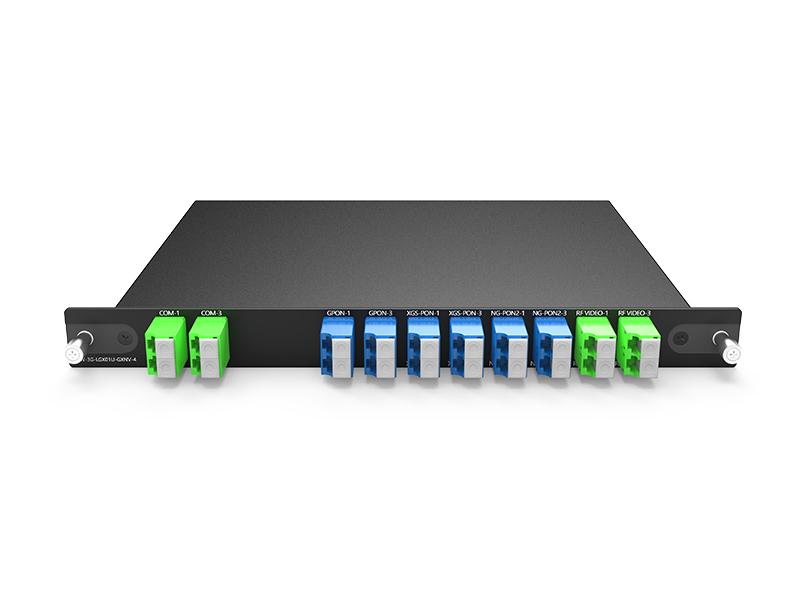

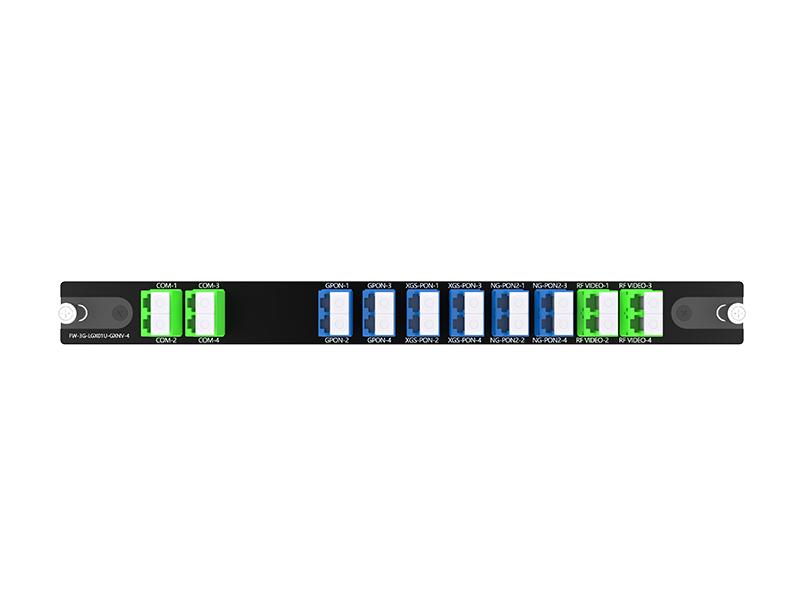

4X4CH WDM GPON XGS-PON NG-PON2 And RF Video

Boîtier LGX enfichable 4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF, PON LC/UPC, COM RF vidéo LC/APC 215 x 150 x 20 mm

Caractéristiques

Paramètre

Spécification

Unité

bande passante

GPON

1290-1330/1480-1550

nm

XGS-PON

1260-1280/1575-1580

nm

NG-PON2

1524-1544/1596-1603

nm

RF-Vidéo

1550-1560

nm

Perte d'insertion

COM-GPON

<0,9

dB

COM-XGS-PON

<1,1

dB

COM-NG PON2

<1,3

dB

COM - Vidéo RF

<1,6

dB

Isolations de longueur d'onde

COM-GPON

>30

dB

COM-XGS-PON

>30

dB

COM-NG PON2

>30

dB

COM - Vidéo RF

>30

dB

Uniforme

<0,8

dB

Perte de retour

>55

dB

Directivité

>55

dB

PDL (perte dépendante de la polarisation)

<0,3

dB

(Dispersion du mode de polarisation)

<0,2

ps

Répartition de la puissance optique

<300

mW

Température de fonctionnement

-40 à +85

°C

Humidité relative de fonctionnement

5 à 90

% HR

Température de stockage

-40 à +85

°C

Humidité relative de fonctionnement

5 à 90

% HR

Poids net

Boîte LGX : 0,5 kg

Rack 1U à 2 emplacements : 2,5 kg

KG

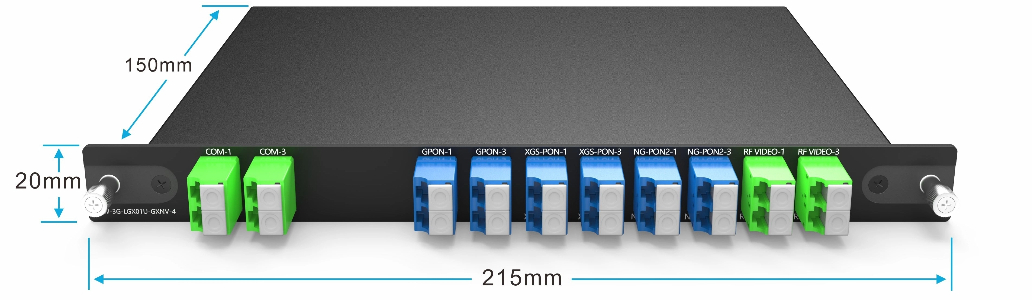

Dimensions

Boîte LGX : 215*150*20mm

Rack 1U : 440*160*44mm

mm

La perte d'insertion comprend WDL, TDL et PDL AVEC deux jeux de connecteurs accouplés aux deux extrémités.

Informations sur le paquet

Boîtier LGX BOX enfichable en rack 1U à 4 emplacements

WDM 4 canaux

4CH WDM

2x4 canaux WDM

2x4CH WDM

WDM 4x4 canaux

4x4CH WDM

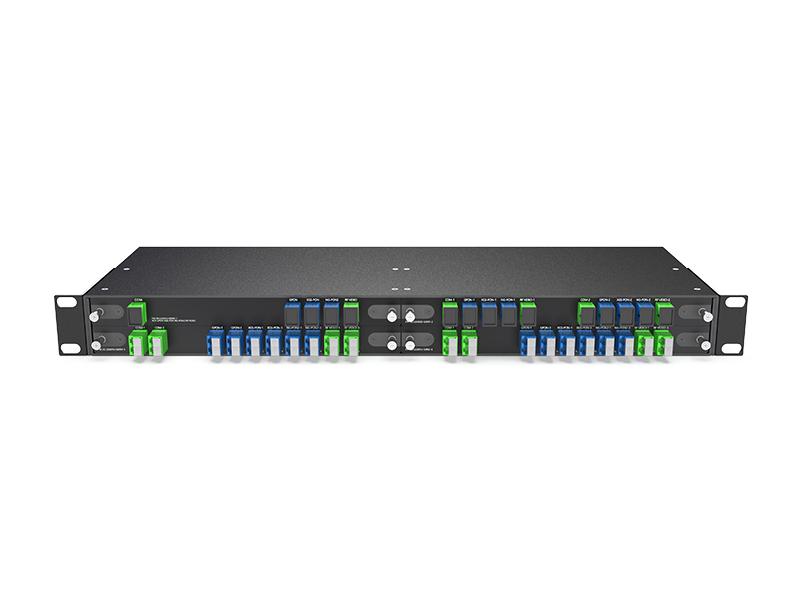

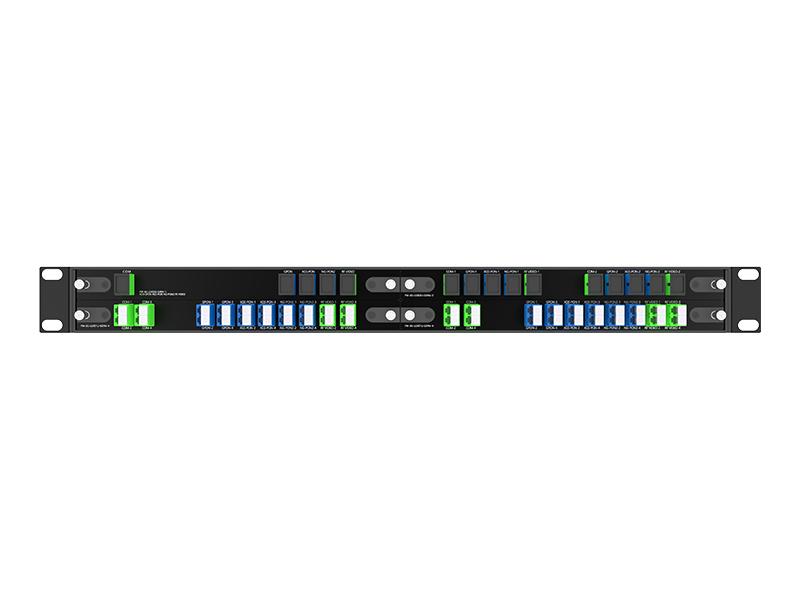

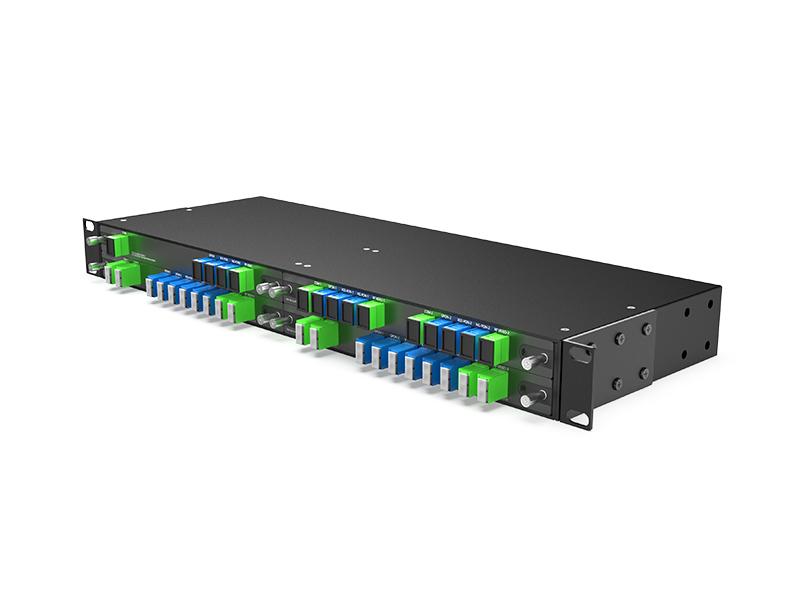

Rack 1U à 4 emplacements pour LGX BOX

4-Slot 1U Rack for LGX BOX

Informations sur la commande

Numéro de produit

Description du produit

FW-3G-LGX02-GXNV-1

Boîtier LGX enfichable 4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF, PON SC/UPC, COM vidéo RF SC/APC 215 x 150 x 20 mm

FW-3G-LGX02-GXNV-2

Boîtier LGX enfichable 2x4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF, PON SC/UPC, COM vidéo RF SC/APC 215 x 150 x 20 mm

FW-3G-LGX01-GXNV-4

Boîtier LGX enfichable 4x4 canaux WDM GPON XGS-PON NG-PON2 et vidéo RF, PON LC/UPC, COM RF vidéo LC/APC 215 x 150 x 20 mm

1U02-4LGX

Rack 19 pouces 1U avec 4 emplacements pour boîtier LGX enfichable, 440 x 160 x 44 mm

Note: Nous prenons en charge la conception personnalisée, veuillez nous contacter par e-mail.
