Multiplexeur en longueur d'onde dense 32 canaux, émission CATV 1550nm, réception PON 1310/1490nm & XGS-PON 1270/1577nm, LC/UPC, rack 1U

This 32-channel FWDM module integrates CATV 1550nm transmission with PON 1310/1490nm and XGS-PON 1270/1577nm reception for FTTH/FTTX networks. Using TFF technology, it features low insertion loss (≤0.8dB), high isolation (≥30dB), and stable performance in harsh environments (-40°C to 85°C). The 1U rack design with LC/UPC connectors supports hybrid signal transmission. Two models offer reflection isolation of ≥15dB (A) or 20dB (B), suitable for CATV, optical amplifiers, and fiber access systems.

  • Les détails du produit

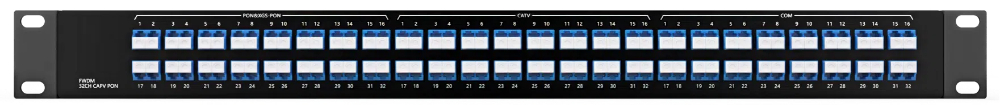

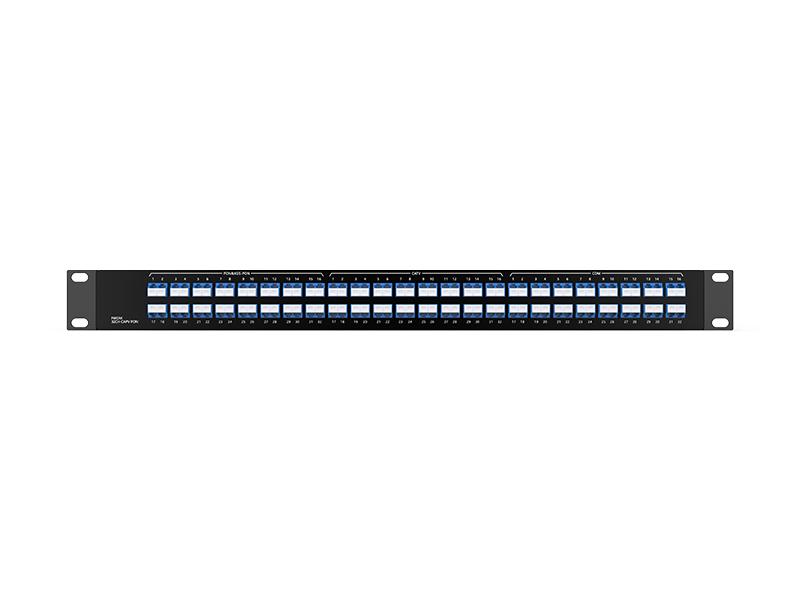

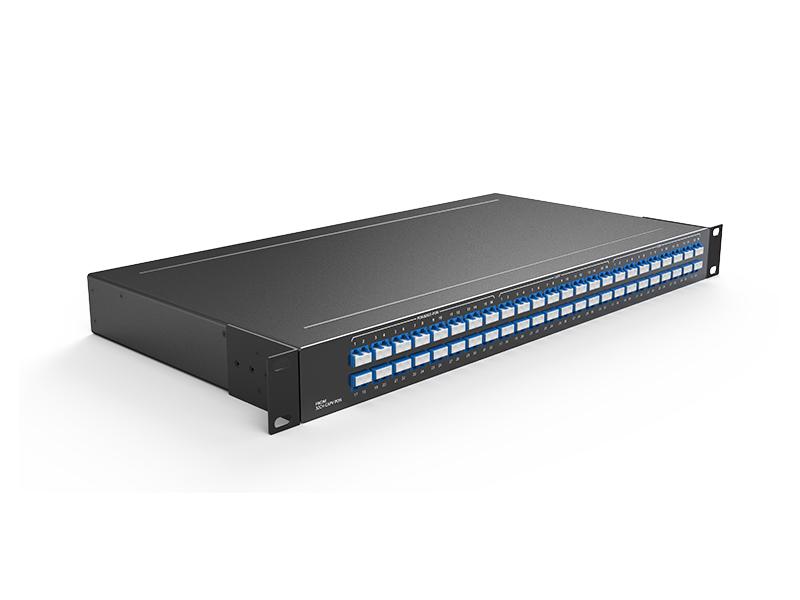

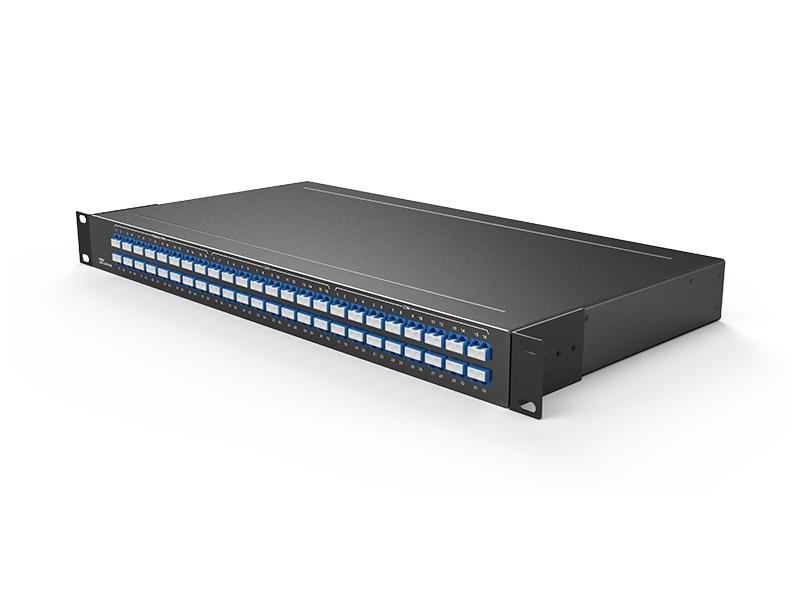

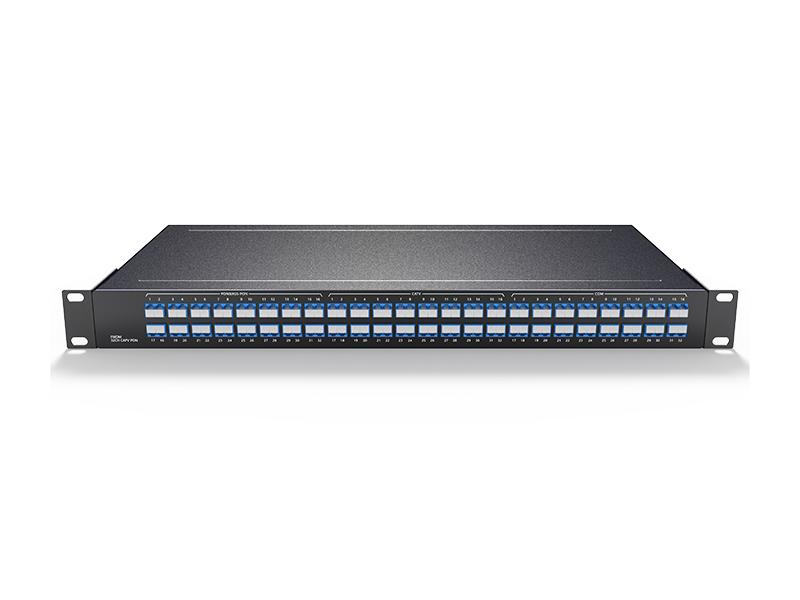

32 canaux FWDM TX CATV 1550 nm RX PON 1310/1490 nm et XGS-PON 1270/1577nm LC/UPC 1U Rack

32FW-1U01-T55R3149-2757A/B

FIBERWDM fournit FWDM TX 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577 nm offre de faibles pertes et des performances fiables.

Il fonctionne en FTTH/FTTX, en système PON sur 1310/1490 et 1270/1577 nm, et le signal CATV est transmis sur la même fibre en 1550 nm.

Pénalité du produit

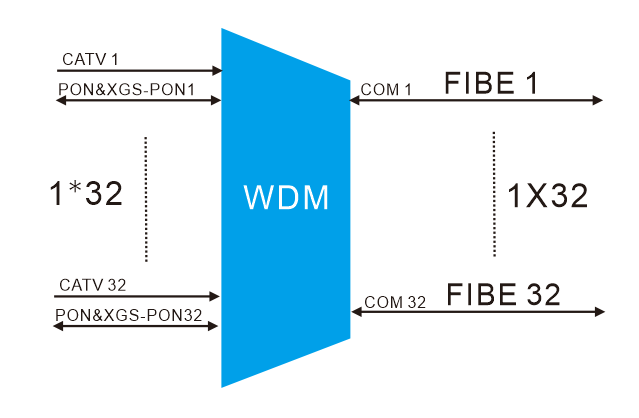

Application

Fonctionnalités

u Large bande passante

u Faible perte d'insertion

u Isolation élevée des canaux

u Fiabilité et stabilité exceptionnelles

Applications

u Amplificateurs optiques

u CATV

Spécifications

Longueur d'onde

TX1550 RX1310/1490nm&1270/1577nm

Technologie

TFF (Filtre à couche mince)

Bande passante

1 540 ~ 1 560 nm

Réflexion

1 260 ~ 1 500 ~ 1 574 ~ 1 620

Ondulation de la bande passante

≤0,30 dB

IL @ Bande passante

≤0,80 dB

Ondulation de la bande de réflexion

≤0,20 dB

IL @ Réflexion

≤0.60dB

Isolation de la bande passante

≥30dB

Isolation par réflexion

≥15 dB (type A)

20 dB (type B)

Dispersion modale de polarisation

≤0.2ps

Stabilité thermique

≤0.005N

Directivité

≥50dB

Perte de réflexion

≥45 dB

Puissance optique admissible

≤500 mW

Température

Fonctionnement -40 à 85 °C

Stockage -40 à 85 °C

Type de fibre

SMF-28e

Dimensions du colis

44*440*230MM

Remarque : 1) Toutes les spécifications sont basées sur des appareils sans connecteurs et sont garanties sur la longueur d'onde, la polarisation et la température.

2) Les valeurs PMD et de dispersion chromatique sont garanties par conception.

3) Les spécifications sont sujettes à modification sans préavis

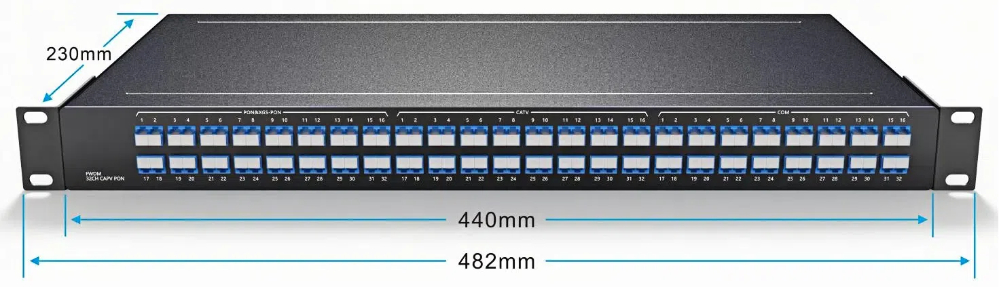

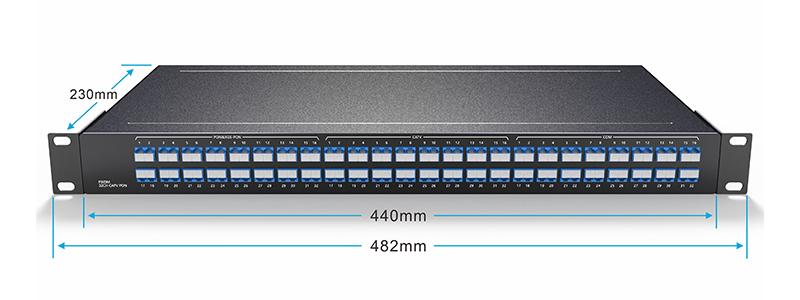

Dessin des dimensions de l'acier (mm)

Informations de commande

Informations de commande

Spécifications

32FW-1U01-T55R3149-2757A

32 canaux FWDM TX CATV 1550 nm RX PON 1310/1490 nm & XGS-PON 1270/1577 nm LC/UPC Rack 1U Isolation par réflexion ≥15 dB

32FW-1U01-T55R3149-2757B

32 canaux FWDM TX CATV 1550 nm RX PON 1310/1490 nm & XGS-PON 1270/1577 nm LC/UPC Rack 1U Isolation par réflexion 20 dB
