/16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack

16Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack
16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack 16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack 16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack 16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack 16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack

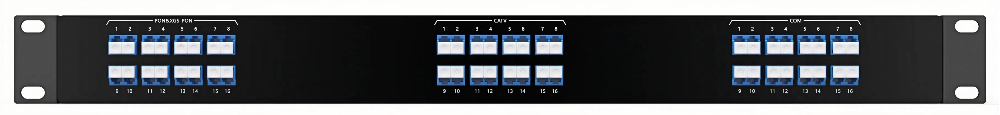

16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack

  • Intégration à triple jeu, FWDM à 16 canaux
  • Perte faible, isolement élevé, grande stabilité de la température
  • Prend en charge les multi-services pour CATV / PON / XGS-PON
  • 1U Rack-montable, intégration à haute densité
Se renseigner Télécharger
  • Les détails du produit

16 Channels FWDM TX CATV 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM LC / UPC 1U Rack



16FW-1U01-T55R3149-2757



CATV+PON+ XGS-PON FWDM



Fibrewdm Fournir FWDM TX 1550NM RX PON 1310 / 1490NM & XGS-PON 1270 / 1577NM est une perte faible et des performances fiables.

Il fonctionne dans FTTH / FTTX, dans le système PON fonctionne sur 1310/1490 et 1270/1577 Nm, et le signal CATV est livré sur la même fibre en utilisant 1550 nm.





Produit pénal

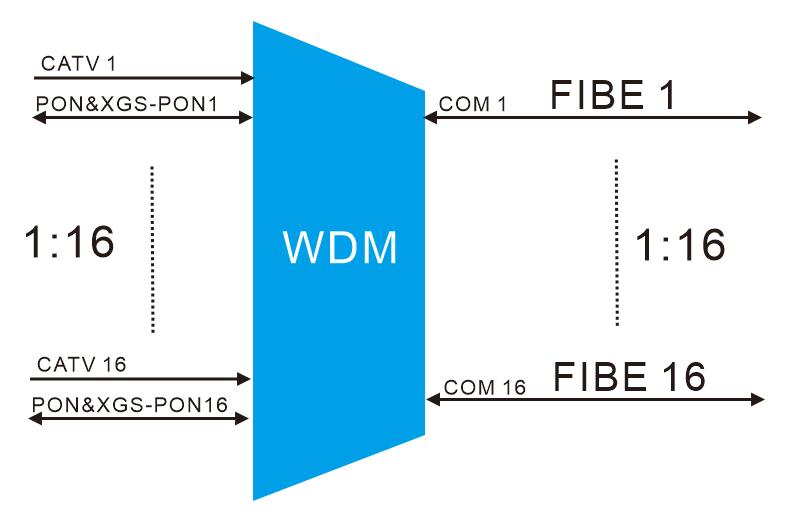

CATV+PON+ XGS-PON FWDM



Application

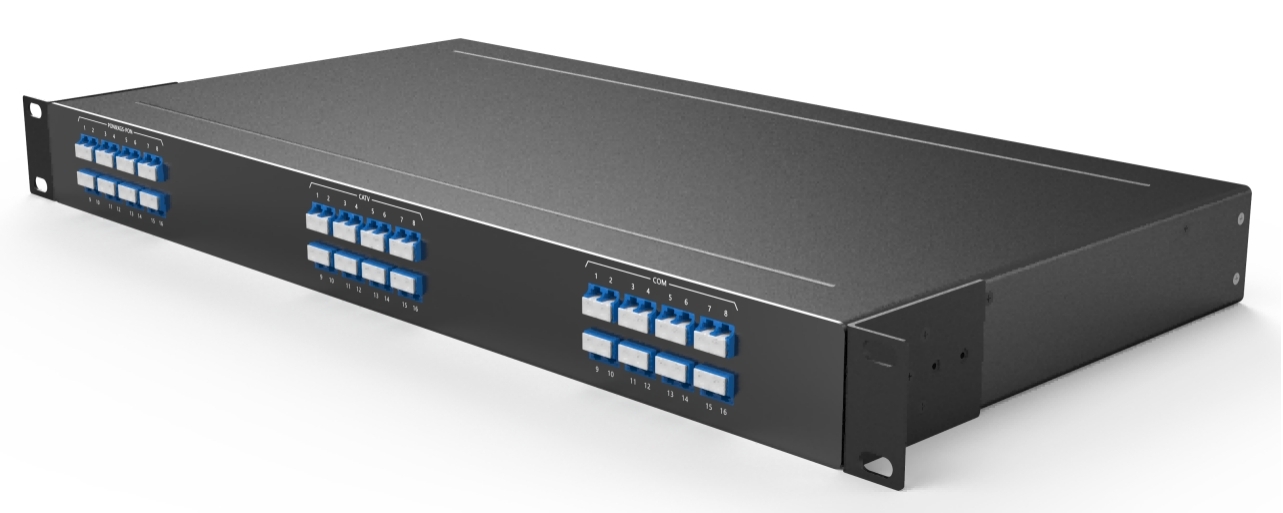

CATV+PON+ XGS-PON FWDM

Caractéristiques



u  Large bande passante

u  Faible perte d'insertion

u  Isolement des canaux élevés

u  Fiabilité et stabilité exceptionnelles



Applications



u  Amplificateurs optiques

u  Chatv



Caractéristiques



Longueur d'onde

TX1550 RX1310 / 1490NM et 1270 / 1577NM

Technologie

TFF (filtre à couches minces)

Bande passante

1540 ~ 1560 nm

Réflexion

1260~1500&1574~1620

Rippage de la bande passante

≤0,30 dB

Il @ passband

≤0,80 dB

Ripple de la bande de réflexion

≤0,20 dB

Il @ réflexion

≤0,60 dB

Isolement de la bande passante

≥30 dB

Isolement de réflexion

≥15 dB

Dispersion en mode polarisation

≤0,2ps

Stabilité thermique

≤0,005n

Directivité

≥50 dB

Pertes de rendement

≥45 dB

Manipulation de puissance optique

≤ 500MW

Température

Opérant -40 à 85 ° C

Stockage -40 à 85 ° C

Type de fibre

SMF-28E

Dimension de package

44 * 440 * 230 mm



Note.

1) Toutes les spécifications sont basées sur les appareils sans connecteurs et garanties sur la longueur d'onde, la polarisation et la température.

2) Les valeurs de dispersion PMD et chromatiques sont garanties par conception.



3) Les spécifications sont susceptibles de changer sans préavis



CATV+PON+ XGS-PON FWDM

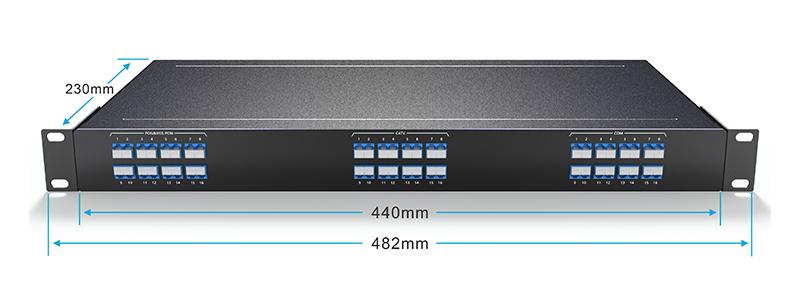

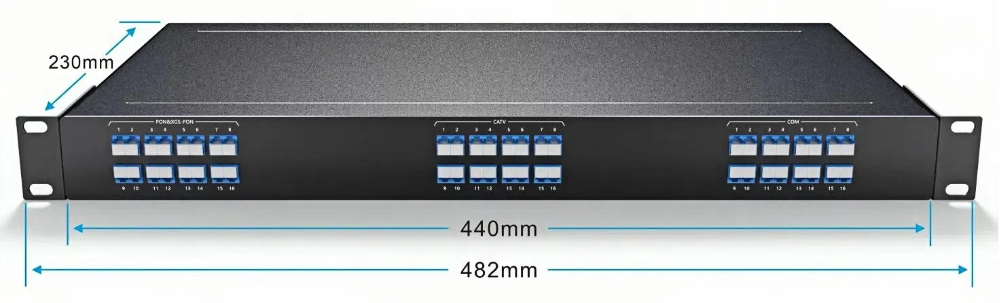

Dimensions en acier dessin en ¼ mmï¼



Informations de commande

N ° de pièce

Caractéristiques

16FW-1U01-T55R3149-2757
