FWDM 1X4 MUX G-PON 1310/1490 & XGS-PON 1270/1577 & 1550 / 1610NM SC / APC LGX Box

Caractéristiquesï¼

  • Large bande passante
  • Faible perte d'insertion
  • Isolement des canaux élevés
  • Fiabilité et stabilité exceptionnelles

  • Les détails du produit

Multi-canal WDM XGS-PON / G-PON / RFOG

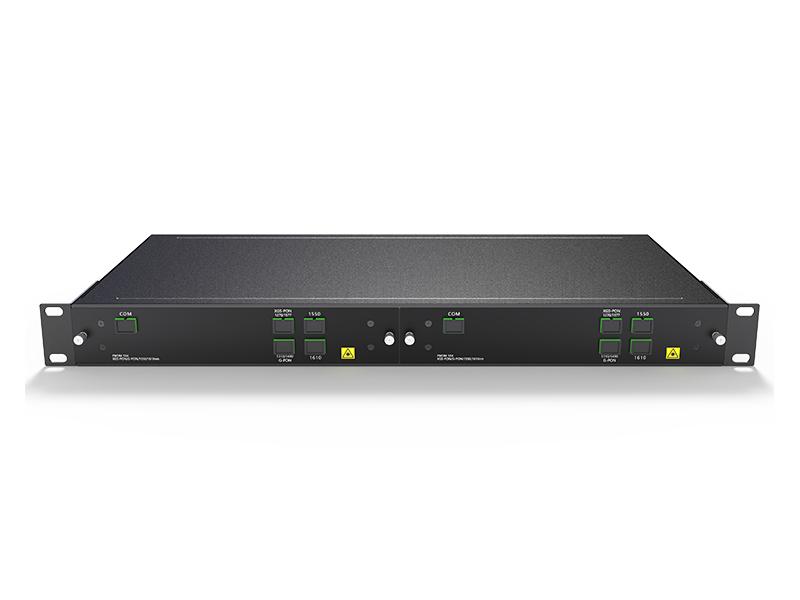

FWDM 1X4 MUX G-PON 1310/1490 & XGS-PON 1270/1577 & 1550 / 1610NM SC / APC LGX Box



Multi-Channel WDM XGS-PON/ G-PON/RFoG



Le module de filtre WDM XGS-PON / GPON / RFOG est un périphérique unique utilisé pour combiner les services GPON FTTH actuels avec des XG-Pon émergents.

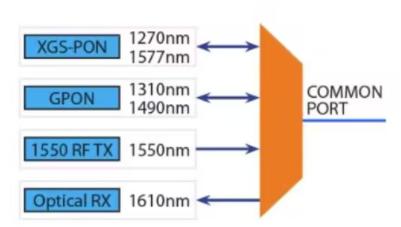

Multi-Channel WDM XGS-PON/ G-PON/RFoG



La technologie à couches minces est conçue pour permettre des longueurs d'onde XGS-PON (1270/1577 nm).



GPON Longues d'onde (1310/1490 nm) et longueurs d'onde RFOG (1550/1610 nm) pour coexister sur une seule fibre.



Caractéristiques

Large bande passante

Faible perte d'insertion

Isolement des canaux élevés



Fiabilité et stabilité exceptionnelles



Applications

Amplificateurs optiques



Chatv



Caractéristiques

Article

Unité

Paramètres

Plage de longueurs d'onde

1260~1625

nm



Canal

G-ponã xgs-ponã rf

Longueur d'onde du canal

1310/1490、1270/1577、1550/1610

nm

Canaux

4

ch

Rippage de la bande passante

≤0.5

db

Perte d'insertion de canal

≤1.5

db

Isolement

≥30

db

Perte dépendante de la polarisation

≤0.2

db

Dispersion en mode polarisation

≤0.2

ps

Directivité

≥50

db

Pertes de rendement

≥50

db

Manipulation de puissance optique

≤500

MW

℃

Plage de température de fonctionnement

-40 à 80 ans

℃

Plage de températures de stockage

-40 à + 85â



Type de fibre

SMF-28E



Type de connecteur

SC / APC

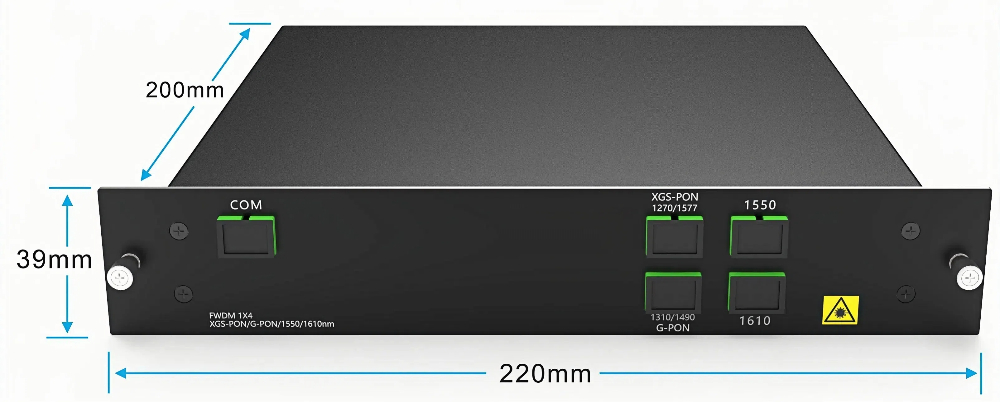

Dimensions du package

MM

LGX 220X30X200



1U 440 * 40 * 230



Multi-Channel WDM XGS-PON/ G-PON/RFoG

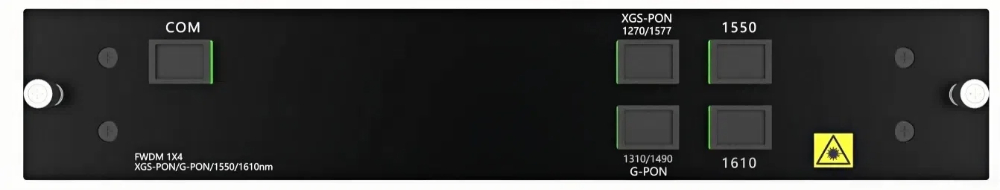

Panneau de produit

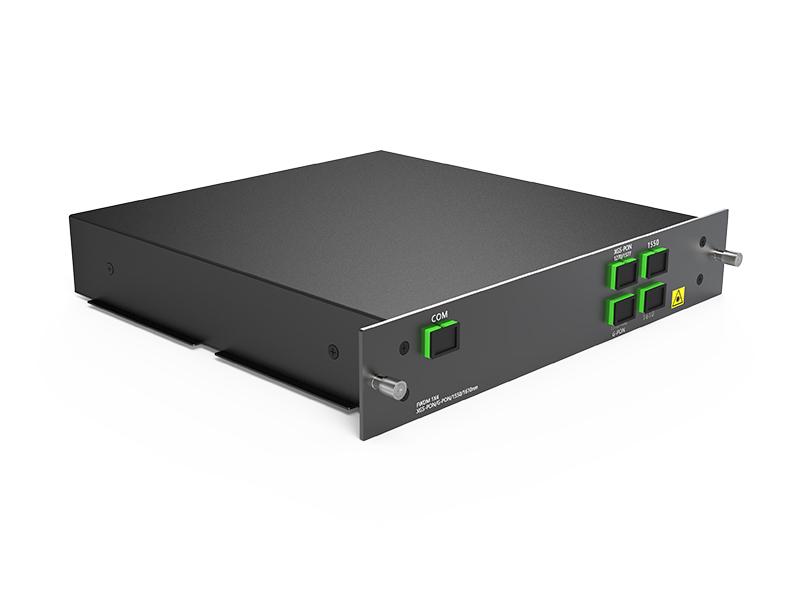

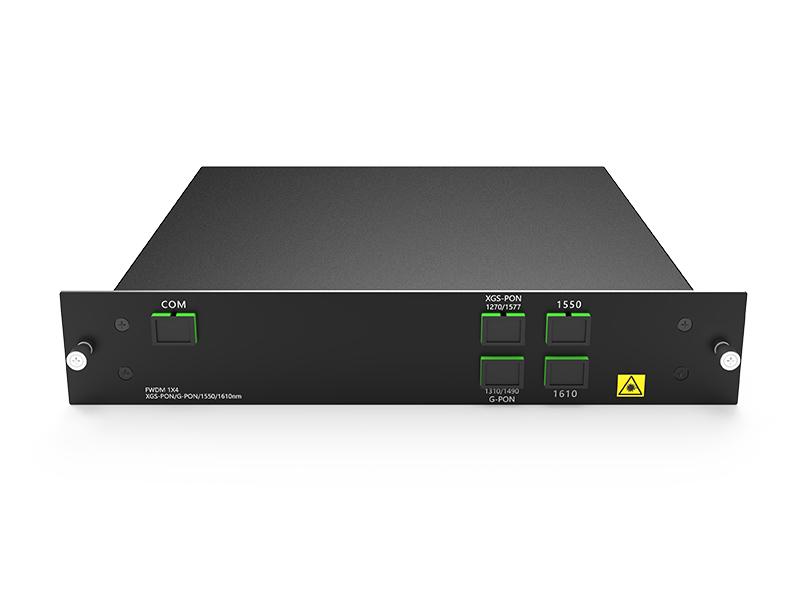

Plug-in LGX Box

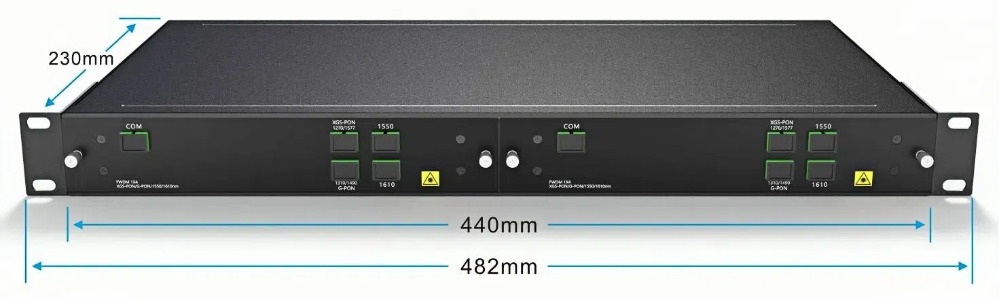

Dimensions du package

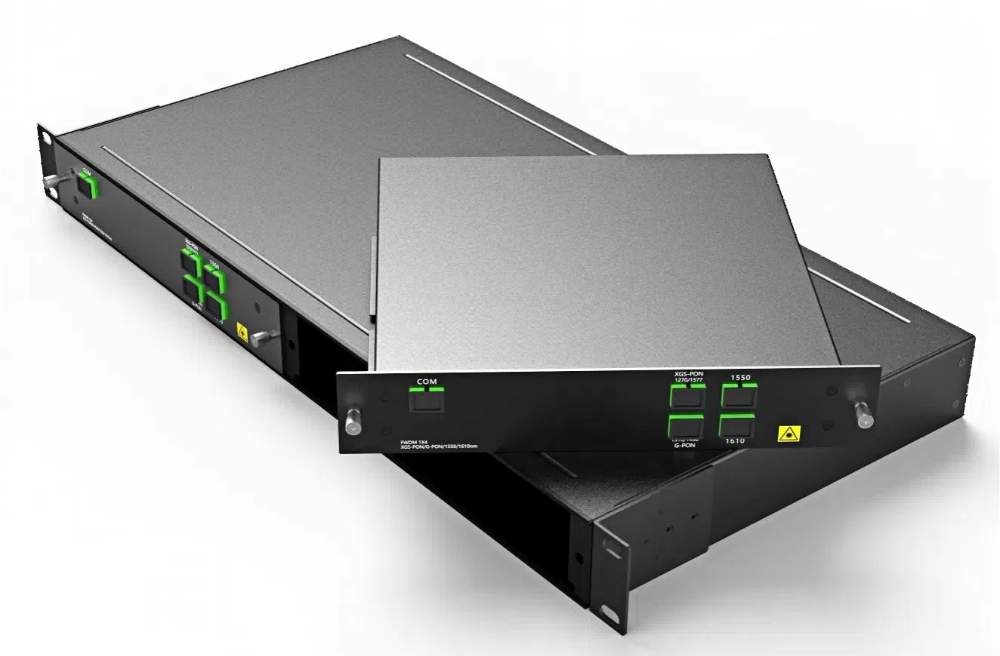

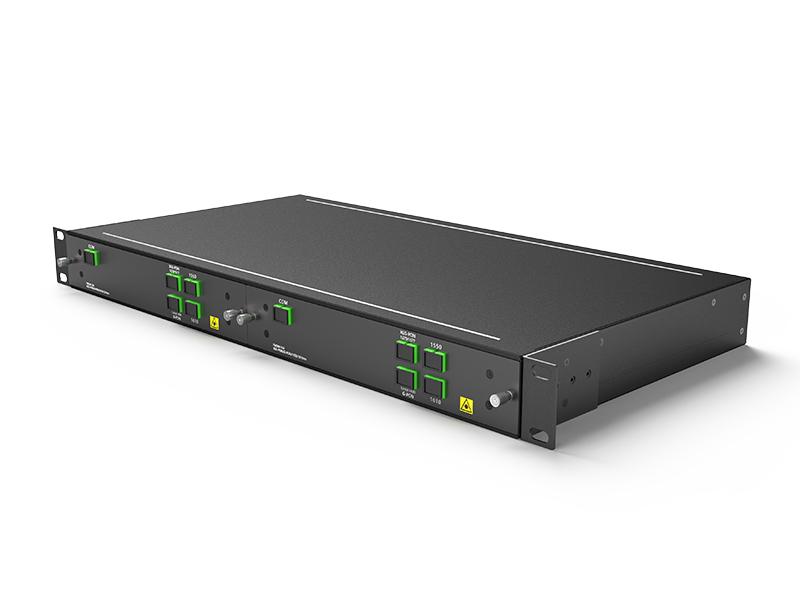

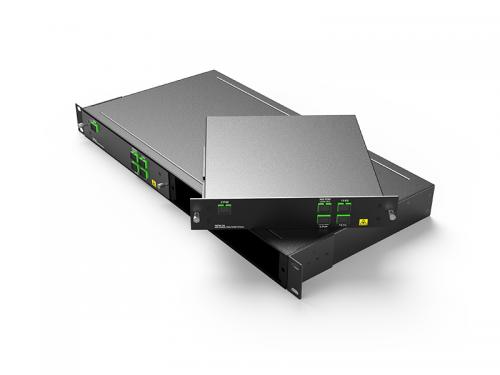

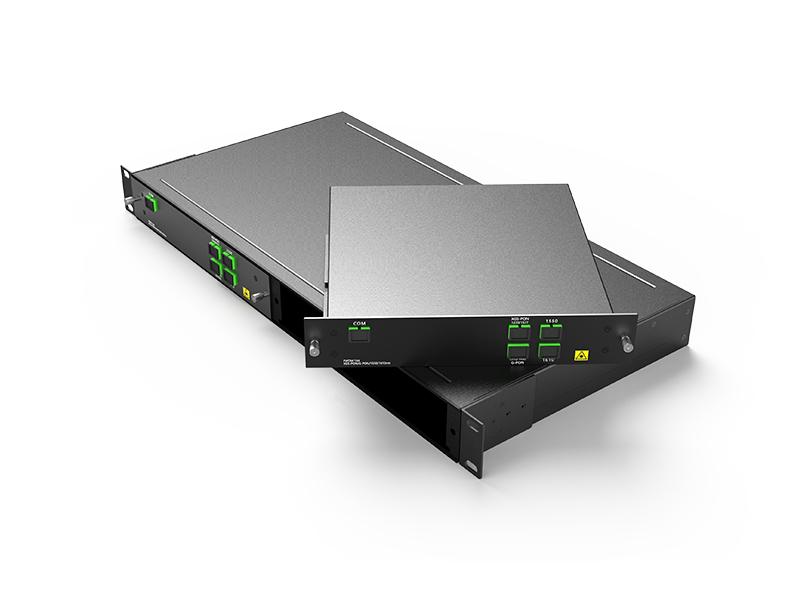

1U Rack for Holding up two LGX Box

Plug-in LGX Box



Rack 1U pour conserver deux boîtes LGX



Informations sur les commandes

N ° de produit

Description du produit

FWDM-4CH-SCA

FWDM 1X4 MUX G-PON 1310/1490 & XGS-PON 1270/1577 et 1550 / 1610NM SC / APC LGX

1U02-2LGX

Rack 1u pouce de 19 ”avec 2 fentes pour la boîte LGX rechargeable, 440 * 230 * 44 mm



Vous voulez savoir sur ce produit?

ENVOYER UN UN MESSAGE
laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Produits connexes
FWDM filter HTTH HTTx FTTH FWDM TX 1540-1560 RX 1260-1500&1575-1650 Composant FWDM
le filtre FWDM à 3 ports à canal unique, fonctionne dans le réseau optique ftth/fttx mux CATV faible perte d'insertion isolement élevé des canaux faible perte dépendante de la polarisation fiabilité et stabilité exceptionnelles

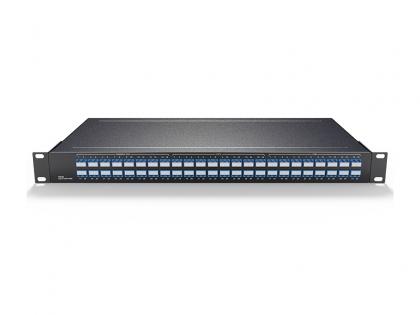

 32Channels FWDM TX CATV 1550nm RX PON 1310/1490nm & XGS-PON 1270/1577nm LC/UPC 1U Rack Multiplexeur en longueur d'onde dense 32 canaux, émission CATV 1550nm, réception PON 1310/1490nm & XGS-PON 1270/1577nm, LC/UPC, rack 1U
