Détecteur d'avalanches APD1050H

Instructions d'utilisation

Description de l'apparence et de l'interface

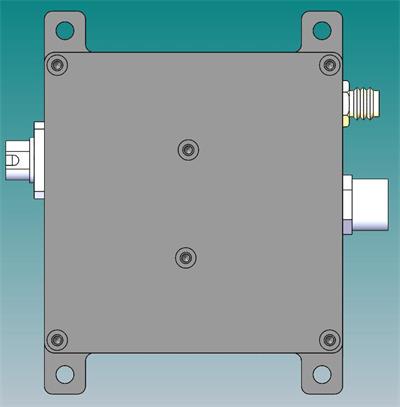

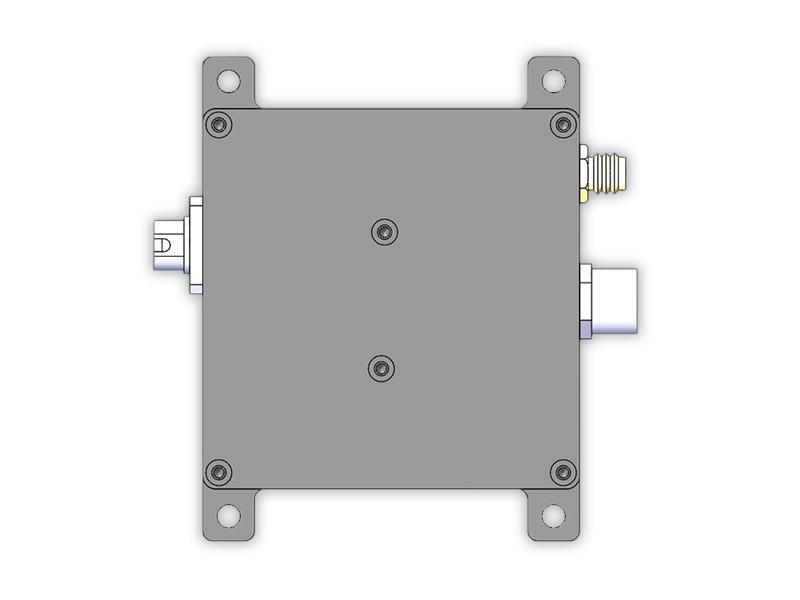

L'aspect du module est illustré dans la figure ci-dessous :

L'interface de gauche est l'interface d'entrée optique (FC), celle en haut à droite est l'interface d'entrée d'alimentation (M8) et celle en bas à droite est l'interface de sortie de signal (SMA).

Le câble d'alimentation adapté et personnalisé est illustré dans la figure ci-dessous :

Figure 2-2 Câble d'alimentation adapté

L'extrémité gauche du câble, visible sur la photo, est celle destinée au module détecteur. Une étiquette apposée à droite indique le branchement des trois câbles d'alimentation. Ce câble en PVC supporte un courant maximal de 3 A et possède une section de conducteur de calibre 24 AWG. Son brochage est parfaitement compatible avec celui des câbles d'alimentation des modules détecteurs Thorlabs et Newport, et ces derniers sont interchangeables.

Spécifications électriques

1. Produits à double alimentation : ±12 V (marron/rouge : +12 V, noir : GND, bleu : -12 V). Pour les produits fonctionnant à 300 MHz et moins, la tension d’alimentation minimale peut être de ±8 V et la tension maximale ne doit pas dépasser ±15 V (en cas de contradiction entre l’étiquette du détecteur et ce manuel, ce dernier prévaut). Pour les produits fonctionnant à plus de 1 GHz, la tension d’alimentation ne doit pas dépasser ±12 V. Le module d’alimentation à découpage Honghai JMD10-D12 peut être utilisé comme module d’alimentation de test. Ce module garantit le bon fonctionnement du détecteur en intérieur ; veuillez l’évaluer vous-même en extérieur. Le courant du module détecteur en fonctionnement normal est inférieur à 100 mA.

Alimentation unique : 5 V-12 V (marron/rouge : +12 V, noir : masse, bleu : flottant). Le courant du module détecteur en fonctionnement normal est inférieur à 100 mA.

2. Interface de sortie : SMA (femelle) ;

3. Impédance de sortie : 50 Ω ;

4. Tension de sortie maximale :

Produits inférieurs à 500 MHz : ±3,6 V (à haute impédance), ±1,8 V (à 50 Ω) ;

Produits avec 1 GHz (inclus) et plus : ±1 V (@50 Ω).

5. Plage de réponse spectrale : 900 nm-1700 nm ;

6. Sensibilité du détecteur : >0,95 A/W à 1550 nm ;

7. L'amplitude d'entrée optique ne doit pas dépasser la puissance de saturation.

Paramètres de performance

Instructions pour le test de performance

1. En raison des différentes conditions des connecteurs FC des sources lumineuses de test, la perte d'insertion de chaque détecteur est incohérente et les résultats des tests de réponse du détecteur varieront légèrement ;

2. Le gain de transimpédance du détecteur est calculé lorsque la charge de sortie présente une impédance élevée. Si la charge de sortie est de 50 Ω, le gain sera réduit de moitié par rapport à sa valeur nominale ;

3. Les résultats de mesure du bruit du détecteur et du temps de montée sont obtenus dans les conditions suivantes :

a: Impédance d'entrée de l'oscilloscope 50Ω ;

b : La bande passante de l'oscilloscope est la bande passante complète (≥1 GHz) ;

c : La base de temps de l'oscilloscope est réglée sur 100 ns/div (Remarque : le bruit variera considérablement avec différentes bases de temps) ;

4. Température ambiante de test : 23℃±5℃ ;

5. Testez l'humidité relative : 35 % ± 15 % ;

6. Test de tension de fonctionnement : ±12V ;

Paramètres de test typiques du détecteur unitaire (APD1050H)

Figure 3-1 Résumé des performances électriques

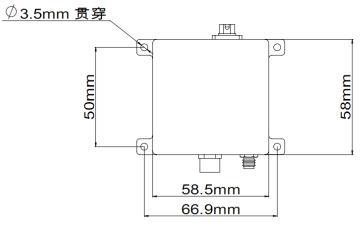

Dimensions mécaniques
