Détecteur d'avalanches APD2008

Détecteur d'avalanches APD2008

Manuel d'utilisation

2.1 Description de l'apparence et de l'interface

L'apparence du module est illustrée dans les figures ci-dessous :

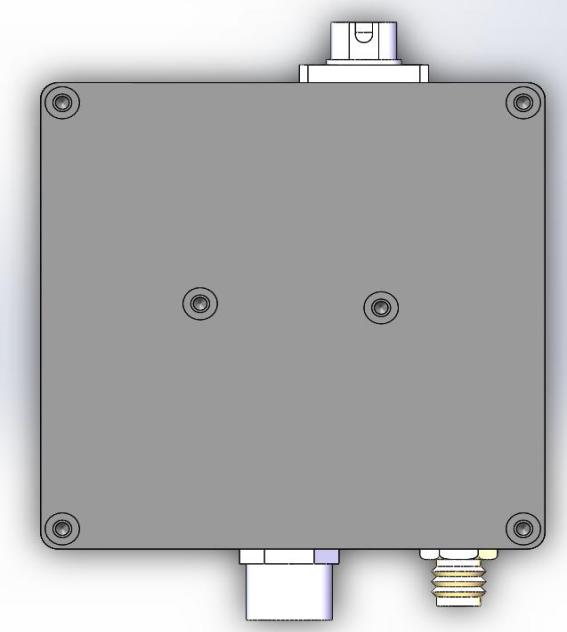

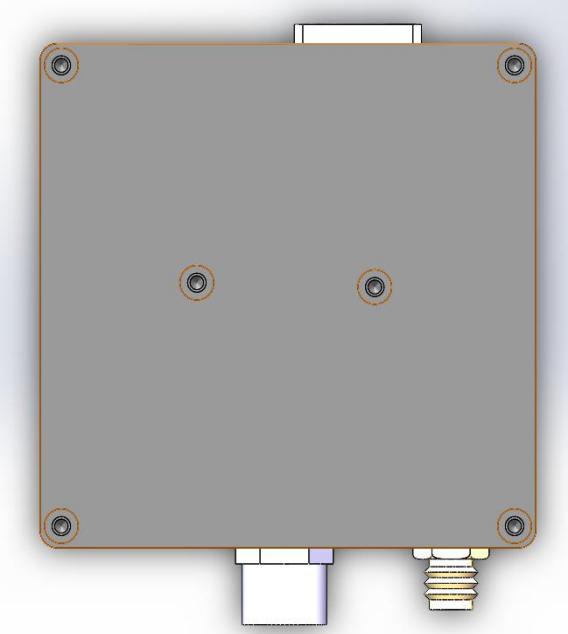

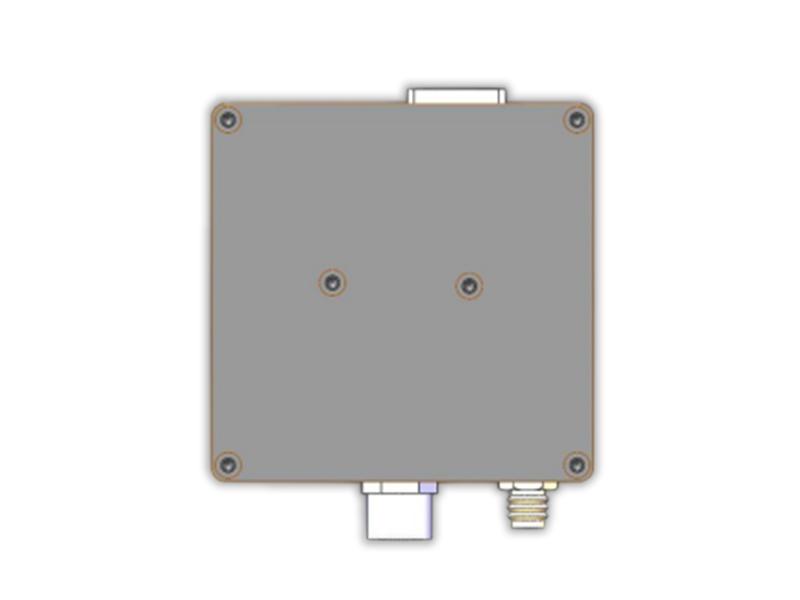

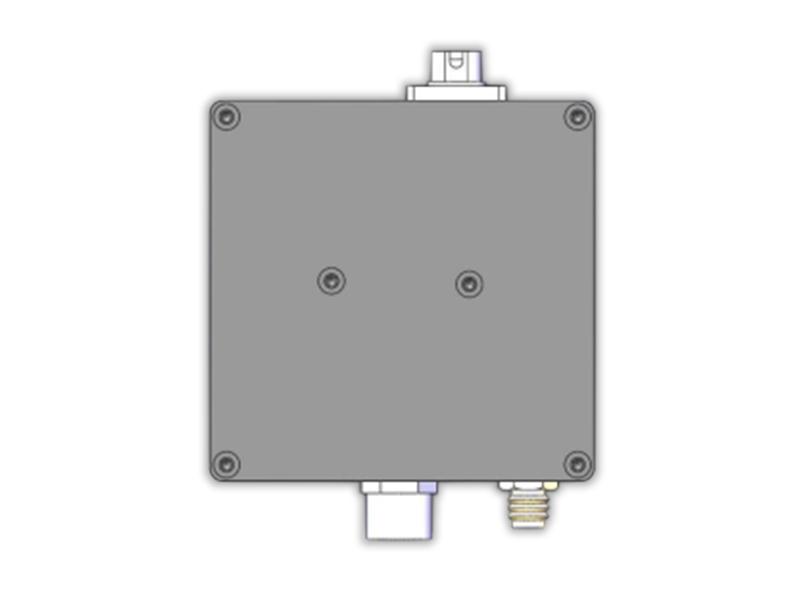

Figure 2-1 Aspect du module détecteur (Gauche : interface FC, Droite : espace libre)

Parmi elles, l'interface supérieure est l'interface d'entrée optique (FC/espace libre), celle en bas à droite est l'interface d'entrée d'alimentation (M8 ou sortie par fil conducteur), et celle en bas à droite est l'interface de sortie de signal (SMA).

La sortie de la version avec compensation de température est un bornier GH1.25, et sa définition est la suivante :

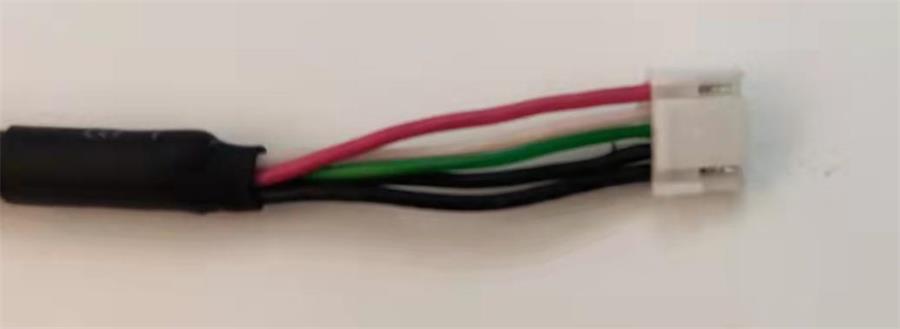

Figure 2-2 Cordon d'alimentation correspondant

Description électrique

Le module APD est un produit à alimentation unique : connectez le fil rouge à 12 V et le fil noir à la masse, avec un courant de 300 mA. Le courant du module détecteur en fonctionnement normal est inférieur à 100 mA.

1. Interface de sortie : SMA (connecteur femelle) ;

2. Impédance de sortie : 50 ohms ;

3. Tension de sortie maximale :

Produits inférieurs à 500 MHz : ±3,6 V (à haute impédance), ±1,8 V (à 50 ohms) ;

Produits de 1 GHz (inclus) et plus : ±1 V (@50 ohms).

4. Plage de réponse spectrale : 400 nm-1100 nm ;

5. Sensibilité du détecteur : 50 A/W à 905 nm ;

6. Ne pas dépasser la puissance optique de saturation pour l'amplitude d'entrée optique.

Paramètres de performance

Description du test de performance

1. En raison des différentes conditions de connecteur FC de la source lumineuse de test, la perte d'insertion de chaque détecteur est incohérente et les résultats des tests de réponse du détecteur varieront légèrement ;

2. Le gain de transimpédance du détecteur est calculé dans des conditions d'impédance de charge de sortie élevée. Si la charge de sortie est de 50 Ω, le gain sera réduit de moitié par rapport à sa valeur nominale ;

3. Les résultats de mesure du bruit du détecteur et du temps de montée sont obtenus dans les conditions suivantes :

a: L'impédance d'entrée de l'oscilloscope est de 50 Ω ;

b : La bande passante de l'oscilloscope est la bande passante complète (≥1 GHz) ;

c : L'échelle de temps de l'oscilloscope est réglée sur 100 ns/div (Remarque : le bruit variera considérablement avec différentes échelles de temps) ;

4. Température de la salle de test : 23℃±5℃ ;

5. Testez l'humidité relative : 35 % ± 15 % ;

6. Test de tension de fonctionnement : ±12V ;

Paramètres de test typiques du détecteur APD (APD2008)

Figure 3-1 Résumé des performances électriques

Dimensions mécaniques

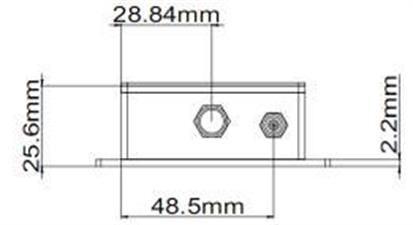

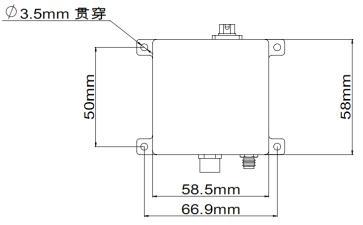

Figure 4-1 Schéma dimensionnel mécanique du module de détecteur APD
