Manuel d'utilisation

2.1 Description de l'apparence et de l'interface

L'aspect du module est illustré dans la figure ci-dessous :

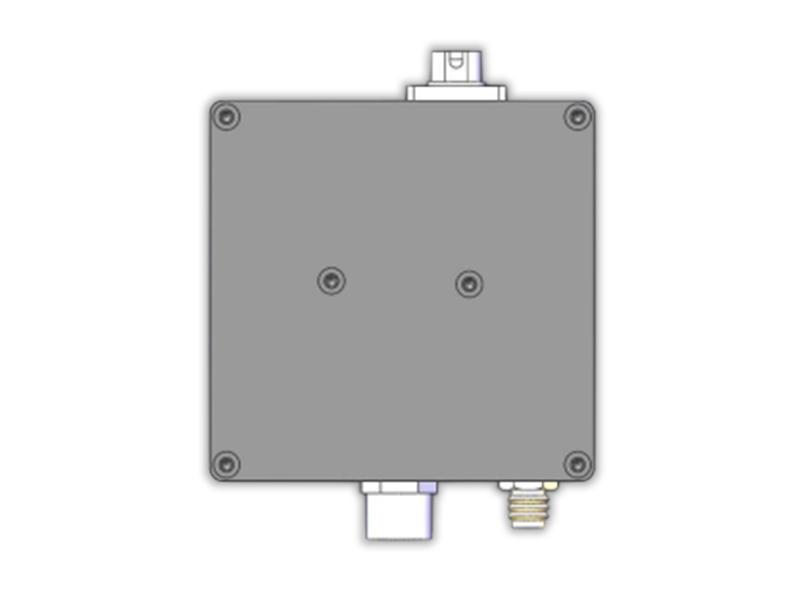

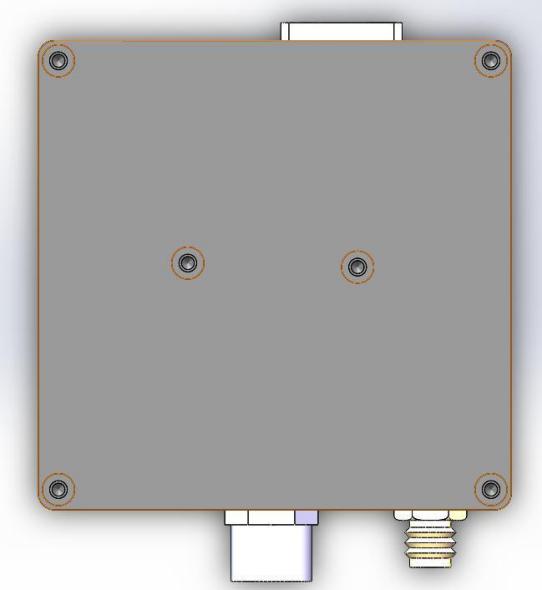

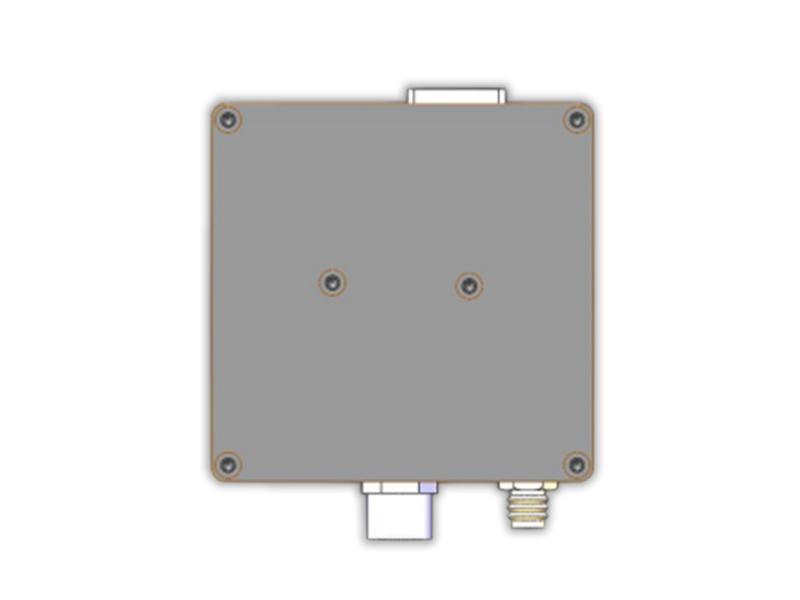

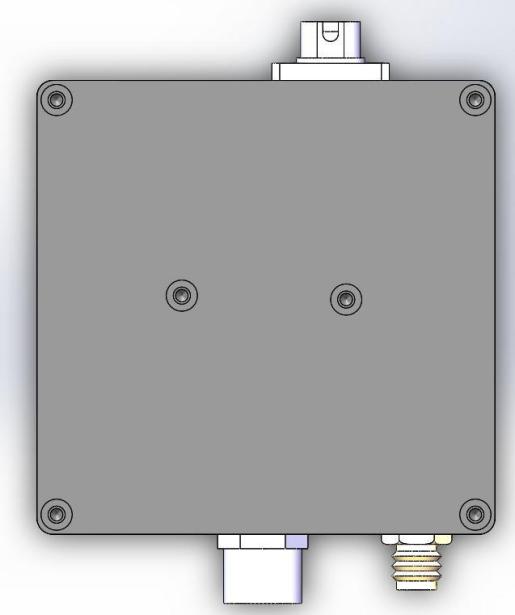

Figure 2-1 Schéma d'aspect du module détecteur (Gauche : connecteur FC, Droite : espace libre)

L'interface supérieure est l'interface d'entrée optique (FC/espace libre), celle en bas à droite est l'interface d'entrée d'alimentation (M8/ou sortie par fil conducteur), et celle en bas à droite est l'interface de sortie de signal (SMA).

La sortie de la version avec compensation de température se trouve sur le terminal GH1.25, défini comme suit :

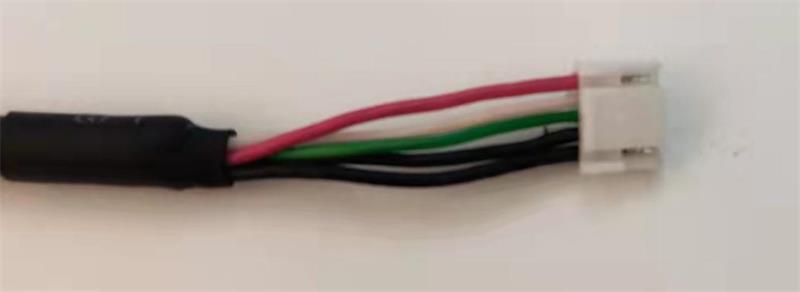

Figure 2-2 Câble d'alimentation correspondant

La définition de l'interface est la suivante :

Spécifications électriques

Le module APD est un produit à alimentation unique : connectez le fil rouge à 12 V et le fil noir à la masse, avec un courant de 300 mA. Le courant du module détecteur en fonctionnement normal est inférieur à 100 mA.

1. Interface de sortie : SMA (femelle) ;

2. Impédance de sortie : 50 Ω ;

3. Tension de sortie maximale :

Produits inférieurs à 500 MHz : ±3,6 V (à haute impédance), ±1,8 V (à 50 Ω) ;

Produits supérieurs à 1 GHz (inclus) : ±1 V (@50 Ω).

4. Plage de réponse spectrale : 900 nm - 1700 nm ;

5. Sensibilité du détecteur : >0,95 A/W à 1550 nm ;

6. L'amplitude du signal optique d'entrée ne doit pas dépasser la puissance de saturation.

Paramètres de performance

Description du test de performance :

1. En raison des différentes conditions des connecteurs FC des sources lumineuses de test, la perte d'insertion de chaque détecteur varie et les résultats des tests de réponse du détecteur présenteront de légères différences ;

2. Le gain de transimpédance du détecteur est calculé dans l'hypothèse où la charge de sortie présente une impédance élevée. Si la charge de sortie est de 50 Ω, le gain est réduit de moitié par rapport à sa valeur nominale ;

3. Les résultats de mesure du bruit du détecteur et du temps de montée sont obtenus dans les conditions suivantes :

a: Impédance d'entrée de l'oscilloscope 50Ω ;

b : La bande passante de l'oscilloscope est la bande passante complète (≥1 GHz) ;

c : La division temporelle de l'oscilloscope est réglée sur 100 ns/div (Remarque : le bruit varie considérablement selon les différentes divisions temporelles) ;

4. Température ambiante de test : 23℃±5℃ ;

5. Testez l'humidité relative : 35 % ± 15 % ;

6. Test de tension de fonctionnement : ±12V ;

Paramètres de test typiques du détecteur APD (APD1008)

Figure 3-1 Résumé des performances électriques

Dimensions mécaniques

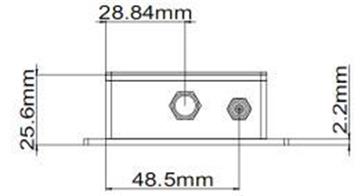

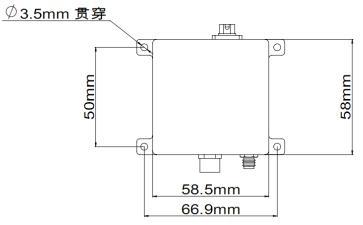

Figure 4-1 Schéma dimensionnel mécanique du module détecteur APD
