Le réflecteur à réseau de Bragg sur fibre (réflecteur FBG) est un réflecteur à bande spécifique économique, monté côté unité de réseau optique (ONU). Il réfléchit la quasi-totalité des impulsions lumineuses (1650 ± 5 nm) émises par l'OTDR côté terminal de ligne fibre (OLT), tout en assurant la transmission normale des bandes de fréquences du réseau optique passif (PON). L'OTDR détermine l'état de la ligne fibre en détectant le signal réfléchi par le réflecteur à réseau de Bragg. Si ce signal est inférieur à la valeur normale, les pertes de la ligne sont trop importantes ; s'il est nul, la fibre optique est rompue. Ce système de surveillance en temps réel permet ainsi une maintenance préventive de la ligne fibre.

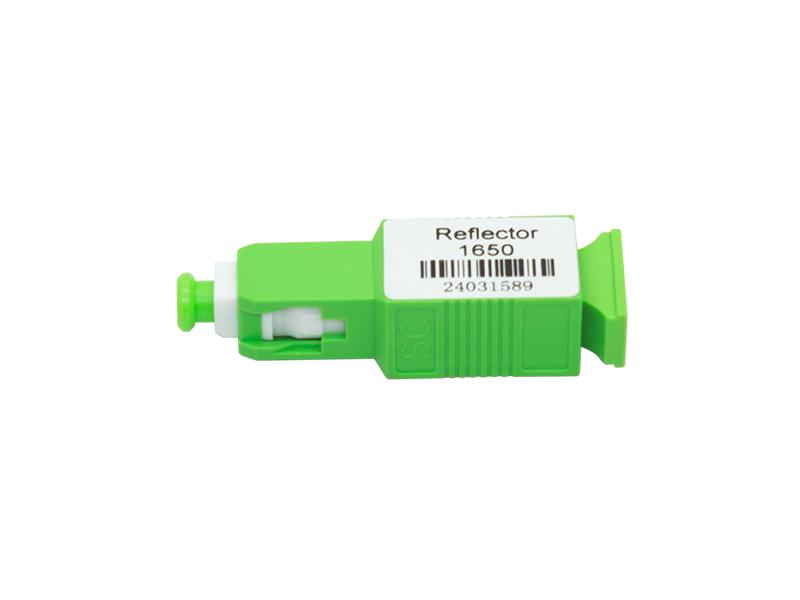

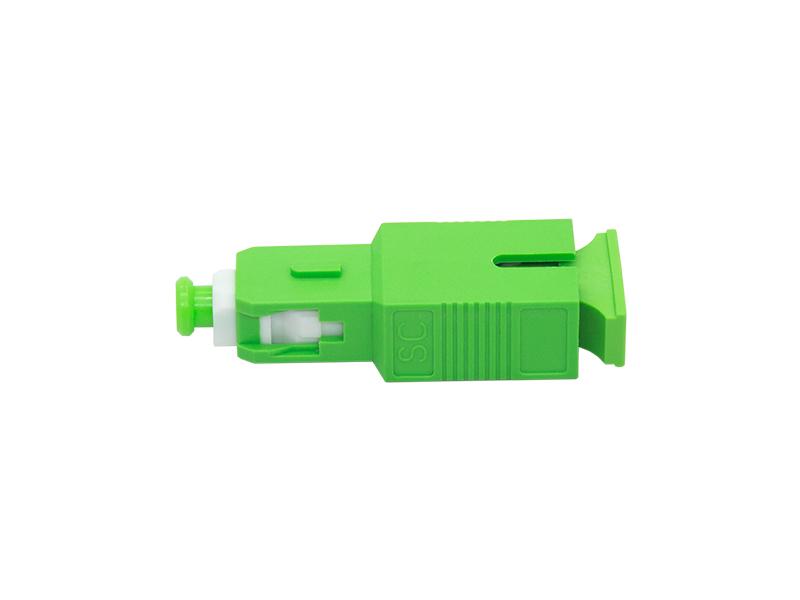

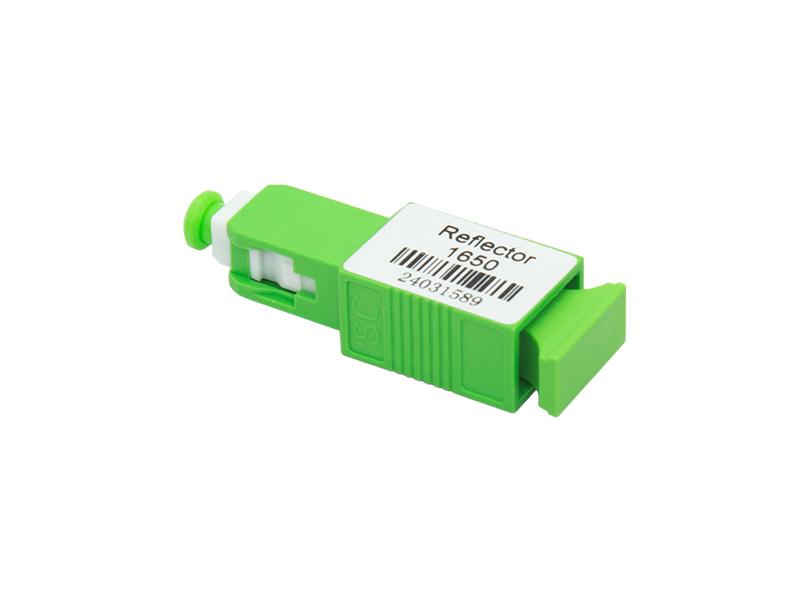

Réflecteur FBG 1650 nm SC/APC
Characteristics

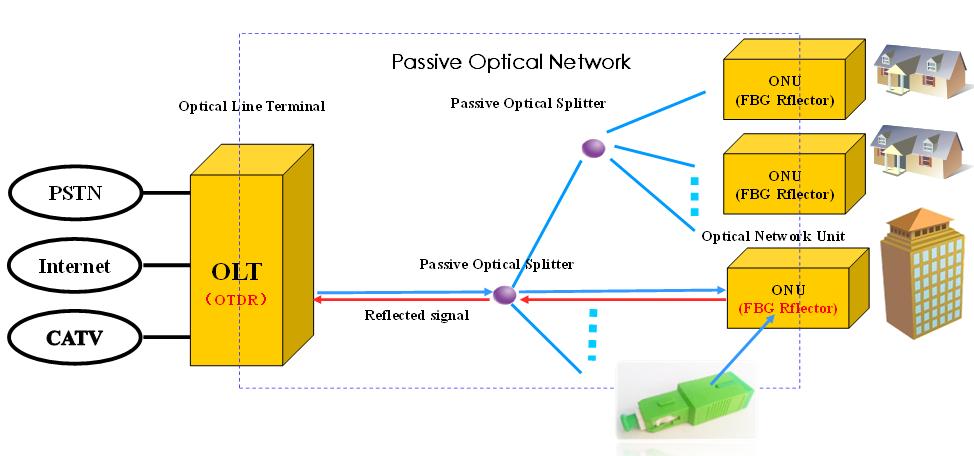

Application
Detection and maintenance of Passive Optical Network lines (applied to FTTx).
Optical parameter
| item | parameter | specification | unit | Remarks | |
| 1 |
wavelength range |
Pass band | 1260~ 1625 | nm | |
| Reflect band | 1644.5~ 1655.5 | nm | |||
| 2 | Pass band | IL | ≤1.4 | dB | @1260~ 1360 |
| ≤1.4 | dB | @1460~ 1600 | |||
| ≤3.4 | dB | @1600~ 1625 | |||
| ORL | >35 | dB | @1260~ 1580 | ||
| >30 | dB | @1580~ 1620 | |||
| >20 | dB | @1620~ 1625 | |||
| 3 | Reflect band | IL | >21 | dB | @1644.5~ 1655. 5 |
| ORL | ≤1.0 | dB | @1644.5~ 1655. 5 | ||
| 4 | PDL | ≤0.4 | dB | @1260~ 1600 | |
| 5 | Ripple | ≤0.6 | dB | @1644.5~ 1655. 5 | |
| 6 | TDL | ≤0.5 | dB | @1260~ 1600 | |
| 7 | Max Optical Power Handling | 27 | dB | ||
| 8 | Plug Times | >500 | Times | ||
| 9 | Connector | SC/APC | |||
Structure

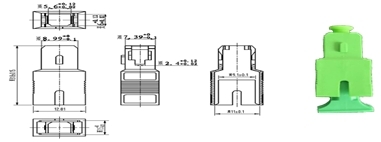

The FBG reflector adopts a standard SC connector structure, and its external dimensions are as follows:
Working/storage conditions
| parameter | specification | unit |
| Working temperature | -25 ~ +65 | °C |
| Working humidity | 5~95 | %RH |
| Storage temperature | -40 ~ +85 | °C |
| Storage humidity | 5~95 | %RH |
