Émetteur-récepteur optique QSFP DD PSM8 200 Gb/s 10 km

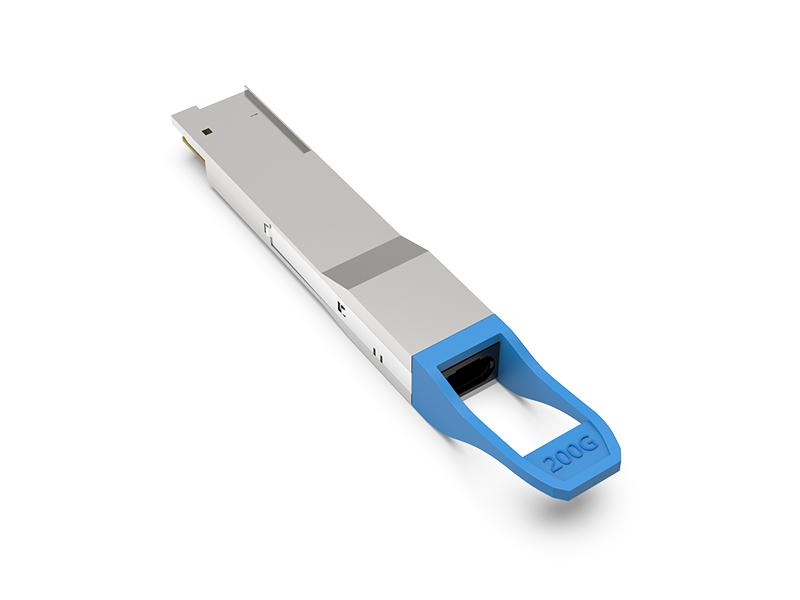

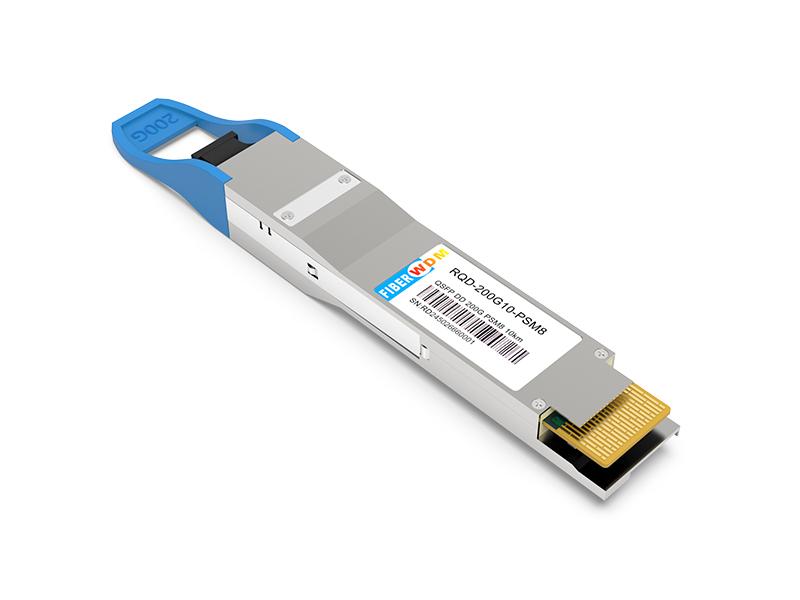

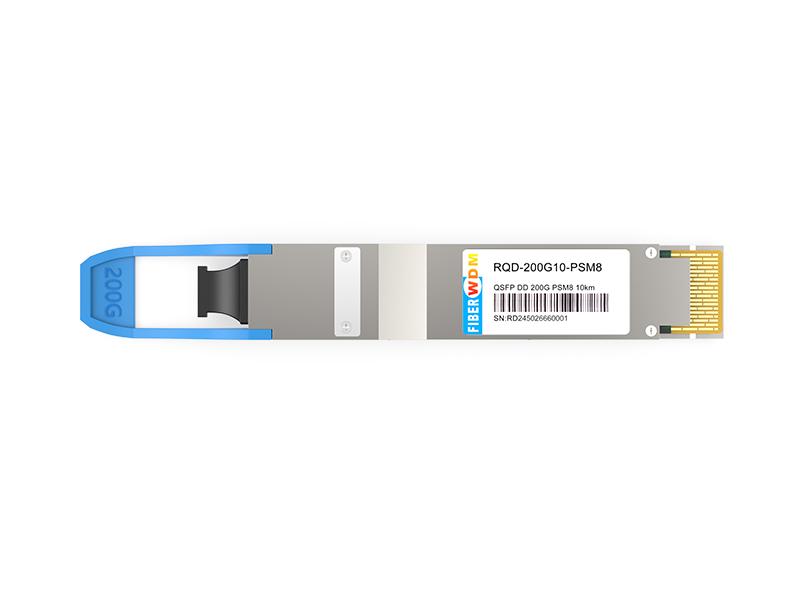

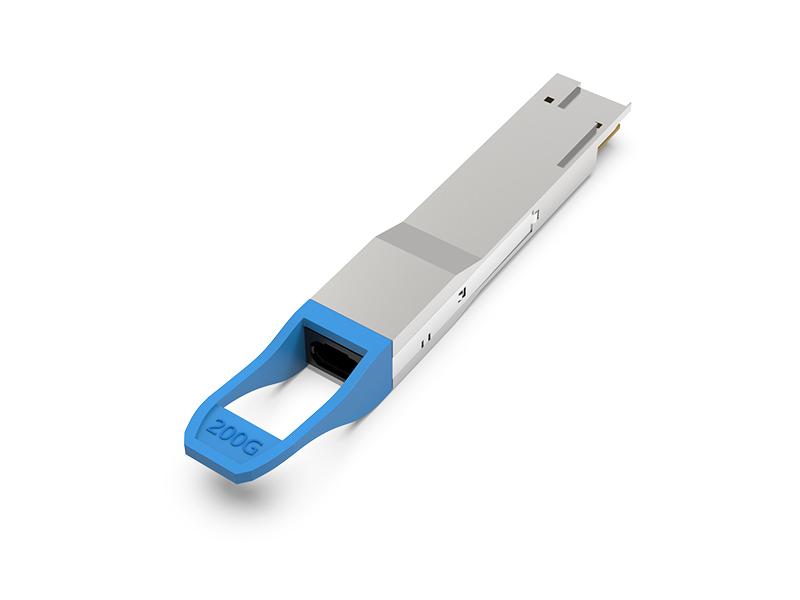

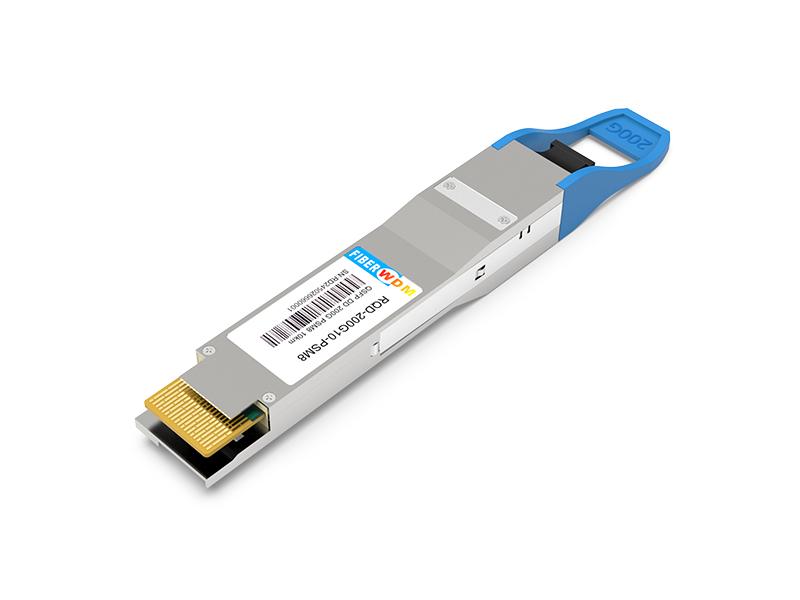

Émetteur-récepteur optique QSFP DD PSM8 200 Gb/s 10 km RQD-200G10-PSM8

Caractéristiques

• modules émetteurs-récepteurs duplex intégral à 8 canaux
• Prend en charge des débits binaires agrégés de 8 × 25 Gbit/s
• Prend en charge des débits binaires agrégés de 8 × 10 Gb/s si nécessaire
• 8 canaux DFB 1310 nm
• matrice de photodétecteurs PIN à 8 canaux
• Circuits CDR internes sur les canaux de réception et d'émission
• Contournement du CDR pris en charge
• Faible consommation d'énergie < 6,5 W
• Facteur de forme QSFP DD enfichable à chaud
• Portée jusqu'à 10 km pour le G.652 SMF
• Connecteur mâle simple MPO (APC 8 degrés)
• Température de fonctionnement du boîtier : 0 °C à +70 °C
• tension d'alimentation de 3,3 V
• Conforme à la norme RoHS 2.0 (sans plomb)

Applications

• 2 liaisons Ethernet 100G
• Infiniband DDR/EDR
• Réseaux de centres de données et d'entreprises

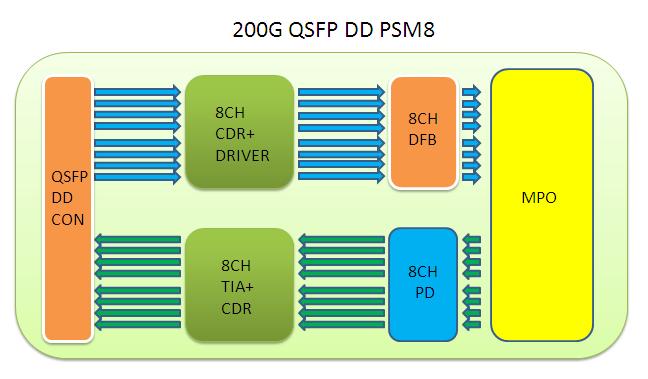

Figure 1. Schéma fonctionnel du module

Le QSFP DD PSM8 200 Gb/s est un type d'émetteur-récepteur parallèle. La technologie DFB et le boîtier à broches sont essentiels ; la communication avec le module s'effectue via le système I2C.

Valeurs maximales absolues

Conditions de fonctionnement recommandées

Spécifications électriques

Note:

1. L'amplitude de la tension d'entrée différentielle est mesurée entre TxnP et TxnN.

2. L'amplitude de la tension de sortie différentielle est mesurée entre RxnP et RxnN.

Caractéristiques optiques

Note:

1. Même si le TDP est inférieur à 1 dB, l'OMA min doit dépasser la valeur minimale spécifiée ici.

2. Le récepteur doit pouvoir supporter, sans dommage, une exposition continue à un signal d'entrée optique modulé présentant ce niveau de puissance sur une voie. Le récepteur n'a pas à fonctionner correctement à cette puissance d'entrée.

3. La sensibilité est spécifiée à 1E-12 BER à 25,78125 Gb/s.

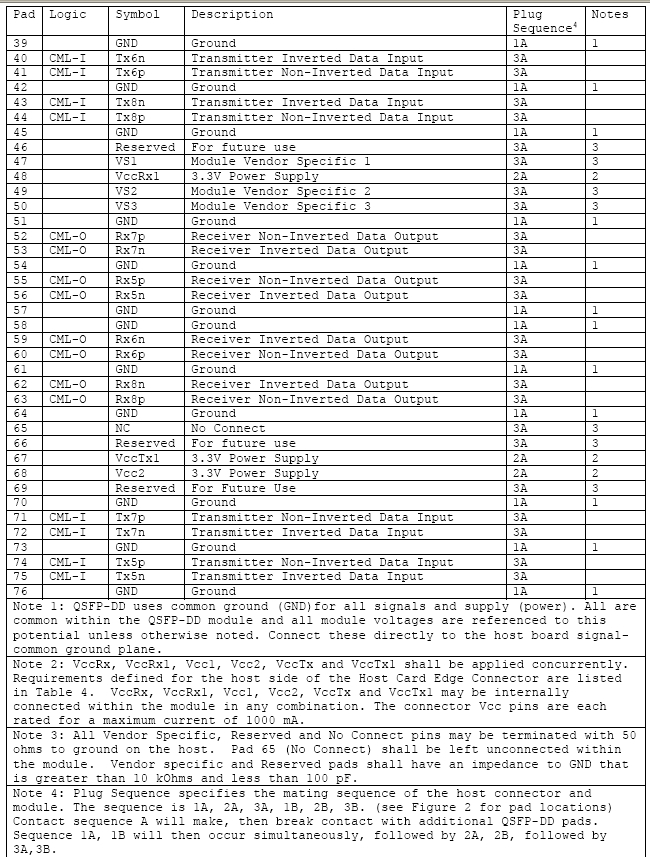

Description de l'épingle

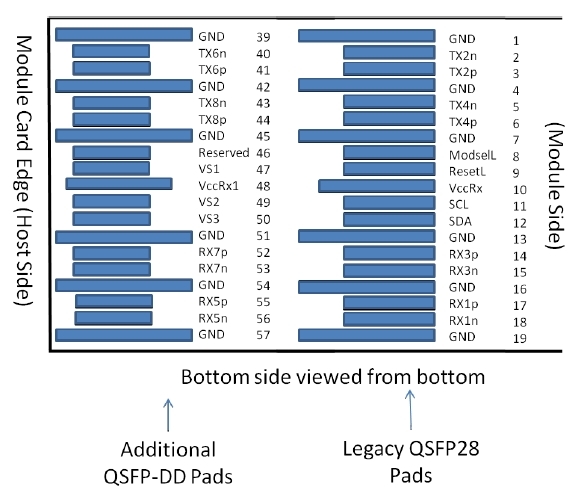

Figure 2. Détails du brochage électrique

Broche ModSelL

Le signal ModSelL est une entrée qui doit être connectée à Vcc sur le module QSFP-DD. Lorsqu'il est maintenu à l'état bas par l'hôte, le module répond aux commandes de communication série à 2 fils. Le signal ModSelL permet l'utilisation de plusieurs modules QSFP-DD sur un seul bus d'interface à 2 fils. Lorsque ModSelL est à l'état haut, le module ne répond à aucune communication de l'hôte via l'interface à 2 fils et n'en accuse pas réception.

Afin d'éviter tout conflit, le système hôte ne doit pas tenter de communication via l'interface à deux fils pendant la période de désactivation de ModSelL suivant la désélection d'un module QSFP-DD. De même, l'hôte doit attendre au moins la durée de l'activation de ModSelL avant de communiquer avec le module nouvellement sélectionné. Les périodes d'activation et de désactivation de différents modules peuvent se chevaucher, à condition que les contraintes de temporisation ci-dessus soient respectées.

Broche de réinitialisation L

Le signal ResetL doit être mis à la tension Vcc dans le module. Un niveau bas sur le signal ResetL pendant une durée supérieure à la durée d'impulsion minimale (t_Reset_init) (voir tableau 13) déclenche une réinitialisation complète du module, rétablissant tous les paramètres utilisateur à leur état par défaut.

Broche InitMode

Le signal InitMode est un signal d'entrée. Il doit être relié à l'alimentation (Vcc) du module QSFP-DD. Ce signal permet à l'hôte de définir si l'initialisation du module QSFP-DD sera gérée par le logiciel hôte (InitMode à l'état haut) ou par le matériel du module (InitMode à l'état bas). En mode logiciel, le module reste en mode basse consommation jusqu'à ce que le logiciel autorise la transition vers le mode haute consommation, comme défini dans la section 7.5. En mode matériel (InitMode à l'état bas), le module peut passer immédiatement en mode haute consommation après l'initialisation de l'interface de gestion. L'hôte ne doit pas modifier l'état de ce signal tant que le module est présent. Dans les applications QSFP existantes, ce signal est nommé LPMode. Voir la documentation SFF-8679 pour la description du signal.

Broche ModPrsL

La broche ModPrsL doit être reliée à l'alimentation Vcc Host de la carte hôte et à la masse du module. Elle est à l'état bas (« Low ») lorsque le module est inséré et à l'état haut (« Haut ») lorsqu'il est retiré du connecteur hôte.

Broche IntL

IntL est un signal de sortie. Ce signal est à collecteur ouvert et doit être relié à l'alimentation Vcc Host de la carte hôte. Lorsqu'il est à l'état bas, IntL indique un changement d'état du module, un éventuel défaut de fonctionnement ou un état critique pour le système hôte. L'hôte identifie la source de l'interruption via l'interface série à deux fils. Le signal IntL est désactivé (état haut) une fois que tous les indicateurs d'interruption ont été lus.

Filtrage de l'alimentation électrique

La carte hôte doit utiliser le filtrage de l'alimentation électrique illustré à la figure 3.

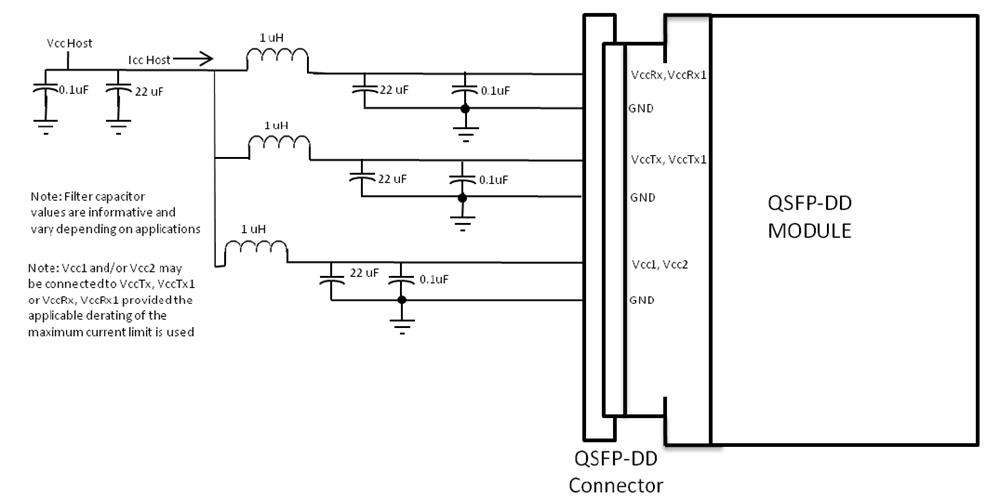

Figure 3. Filtrage de l'alimentation de la carte hôte

Voies d'interface optique et affectation

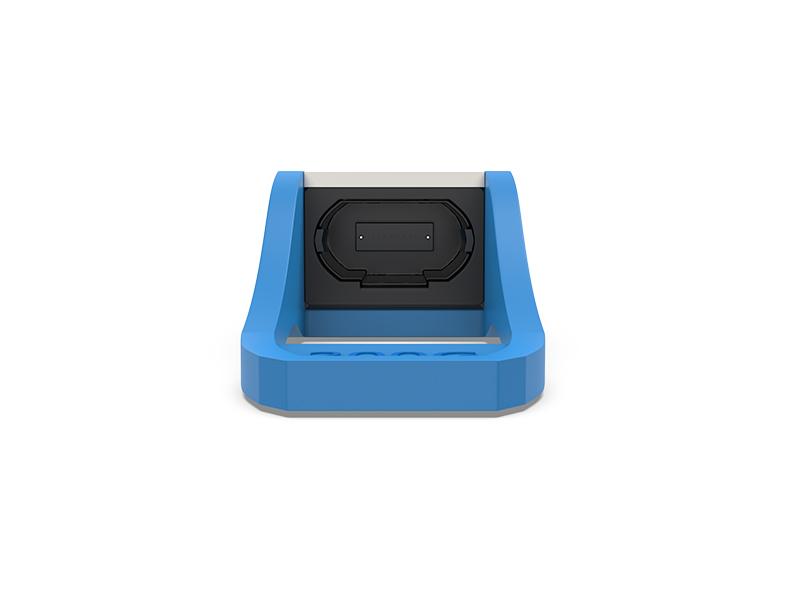

Le port d'interface optique est un connecteur mâle MPO24.

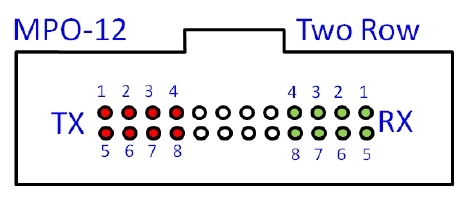

Figure 4. Orientation du réceptacle optique et du canal

INTERFACE DE SURVEILLANCE DIAGNOSTIQUE

La fonction de surveillance et de diagnostic numérique est disponible sur tous les produits FiberWDM QSFP DD. Une interface série à 2 fils permet à l'utilisateur de communiquer avec le module.

La structure de la mémoire est illustrée à la figure 5. L'espace mémoire est organisé en une page inférieure d'adressage unique de 128 octets et plusieurs pages supérieures d'adressage. Cette structure permet un accès rapide aux adresses de la page inférieure, comme les indicateurs d'interruption et les moniteurs. Les entrées moins critiques en termes de temps, telles que les informations d'identification série et les paramètres de seuil, sont accessibles via la fonction de sélection de page. La structure permet également l'extension d'adresses par l'ajout de pages supérieures supplémentaires, selon les besoins.

L'adresse d'interface utilisée est A0xh et sert principalement à la gestion des données critiques en temps réel, comme les interruptions, afin de permettre une lecture unique de toutes les données relatives à une interruption. Après l'activation de l'interruption IntL, l'hôte peut lire le champ d'indicateur pour déterminer le canal affecté et le type d'indicateur.

Figure 5. Schéma mémoire QSFP28

Figure 6. Carte de mémoire basse

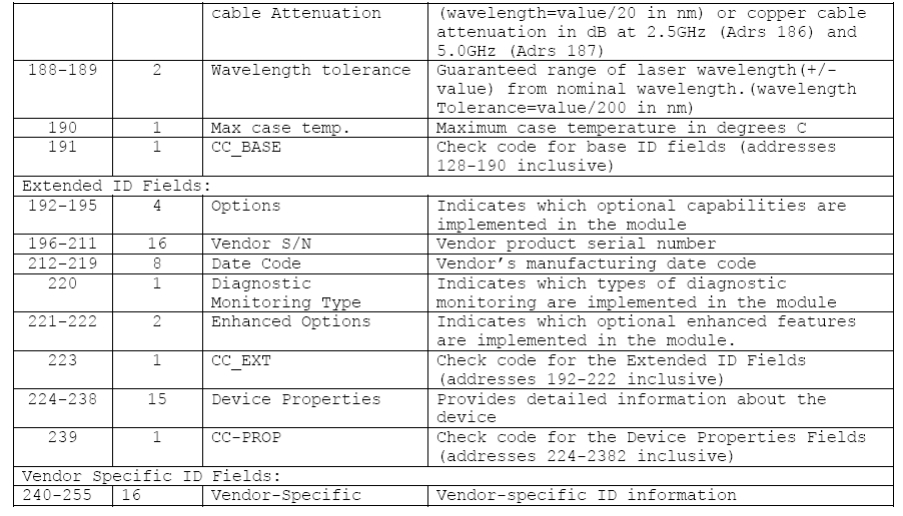

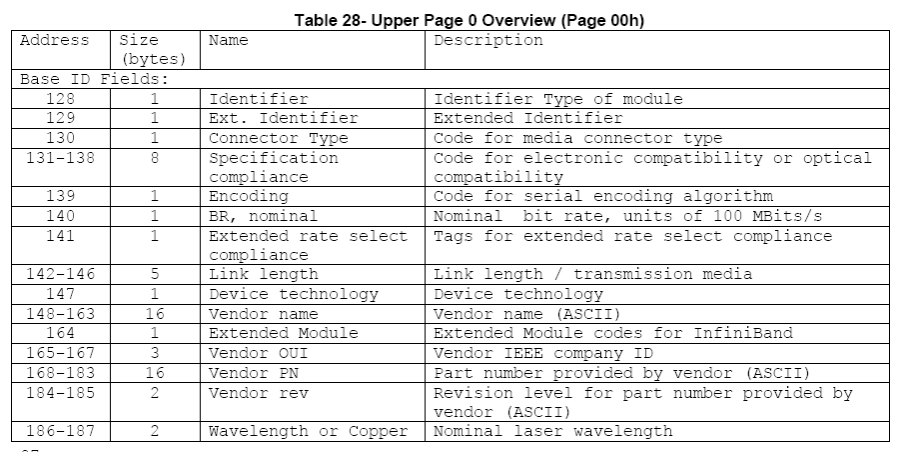

Figure 7. Page 00 Carte mémoire

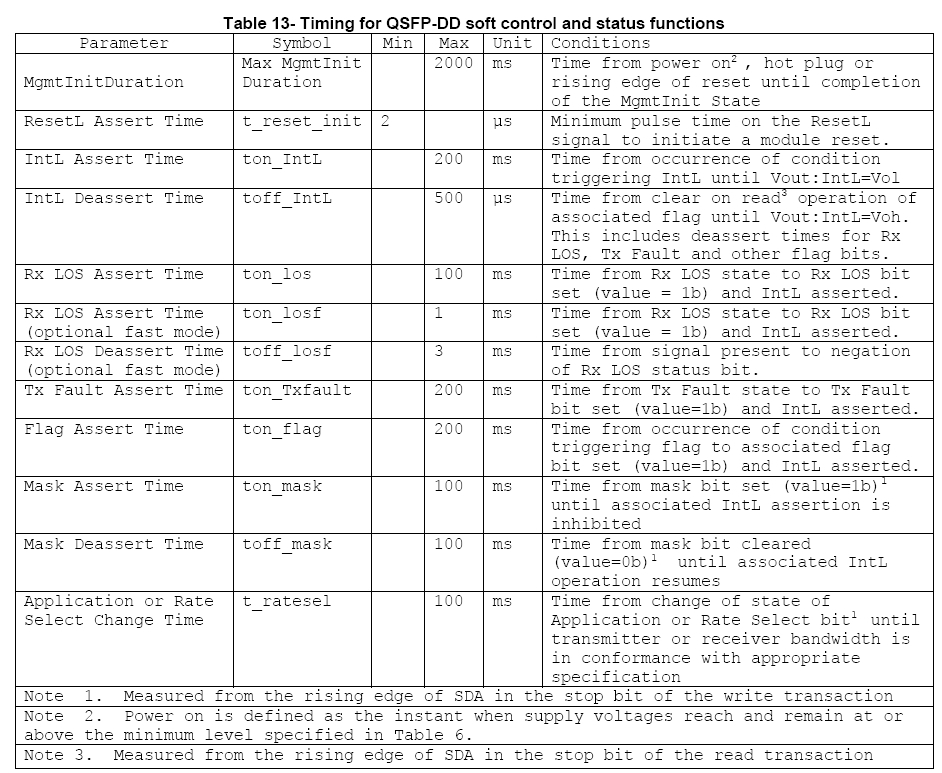

Temporisation des fonctions de contrôle logiciel et d'état

Figure 8. Spécifications de synchronisation

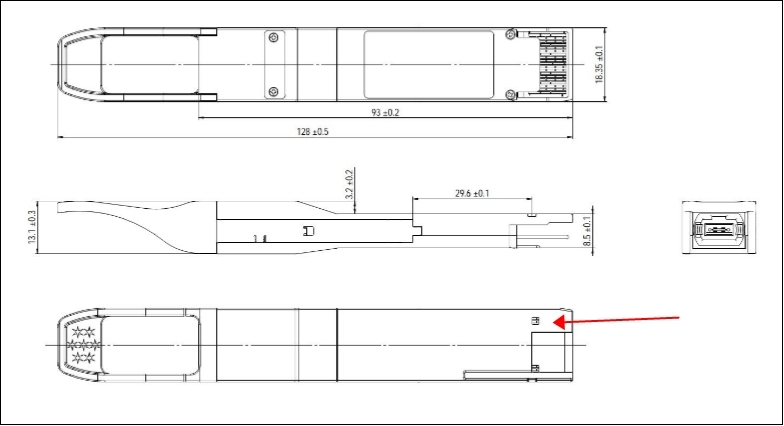

Dimensions mécaniques

Figure 10. Spécifications mécaniques

Conformité réglementaire

Les produits RQD-200G10-PSM8 sont des produits laser de classe 1. Ils sont certifiés conformes aux normes suivantes :

Conforme aux normes de performance de la FDA pour les produits laser, à l'exception des dérogations prévues par l'avis laser n° 50, daté du 24 juin 2007.

Références

1. QSFP DD MAS Rev4.0

2. Ethernet 100GBASE-PSM4 IEEE802.3bm

PRUDENCE:

L’utilisation, le réglage ou l’exécution de procédures autres que celles spécifiées ici peuvent entraîner une exposition dangereuse aux rayonnements.

Informations de commande

Avis important

Les performances, données et illustrations fournies dans cette fiche technique sont données à titre indicatif et doivent être confirmées par écrit par FiberWDM avant leur application à toute commande ou contrat. Conformément à sa politique d'amélioration continue, FiberWDM est susceptible d'être modifiée sans préavis.

La publication des informations contenues dans cette fiche technique n'implique pas l'absence de brevets ou autres droits de propriété intellectuelle de FiberWDM ou de tiers. Pour plus de détails, veuillez contacter un représentant commercial de FiberWDM.
