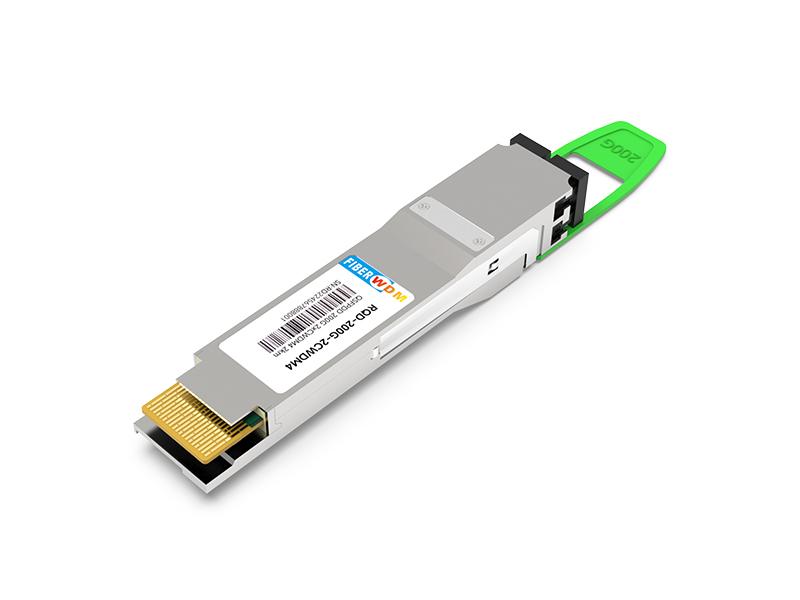

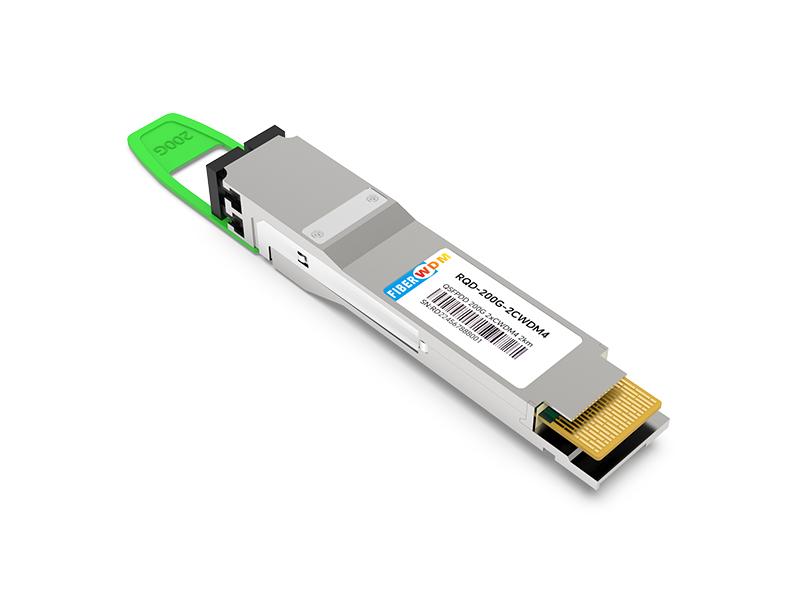

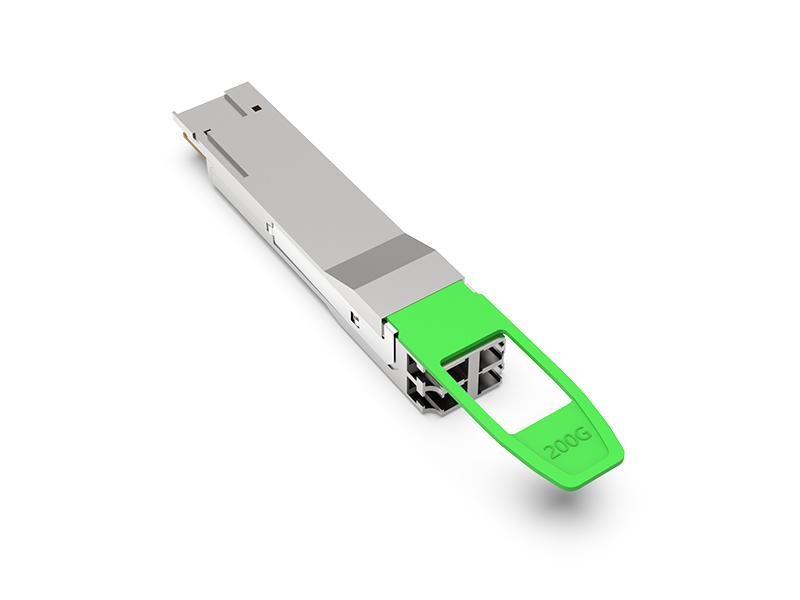

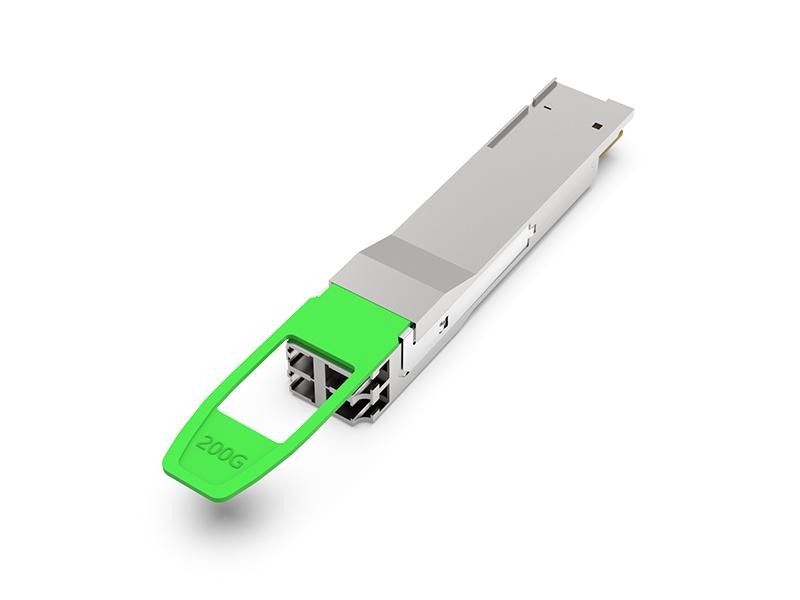

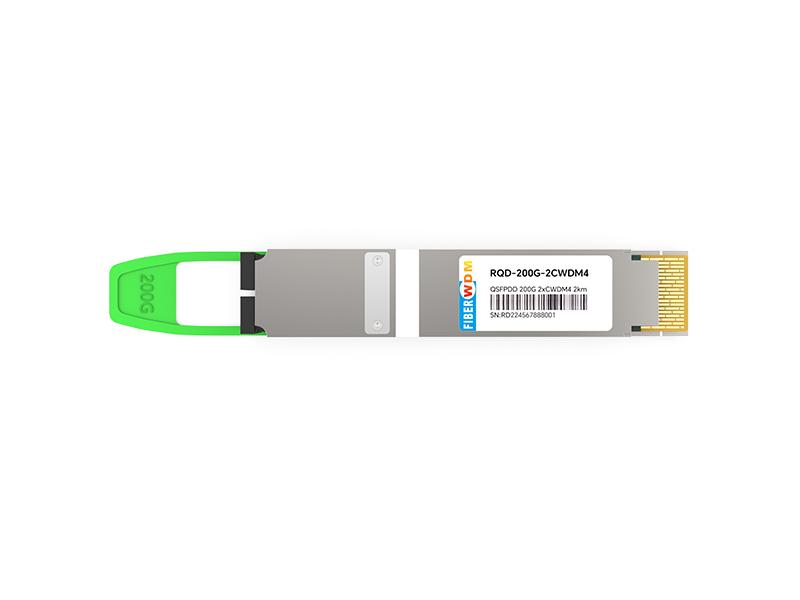

Émetteur-récepteur optique QSFPDD 200G 2xCWDM4 2 km

RQD-200G-2CWDM4

Caractéristiques

• modules émetteurs-récepteurs duplex intégral à 8 canaux
• Prend en charge des débits binaires agrégés de 8 × 25 Gbit/s
• Prend en charge des débits binaires agrégés de 8 × 10 Gb/s si nécessaire
• 8 canaux DFB avec 2 longueurs d'onde CWDM4
• Détecteur photoélectrique PIN à 8 canaux
• Circuits CDR internes sur les canaux de réception et d'émission
• Contournement du CDR pris en charge
• Faible consommation d'énergie < 6,5 W
• Facteur de forme QSFP DD enfichable à chaud
• Portée jusqu'à 2 km pour le G.652 SMF
• Prises LC double duplex
• Température de fonctionnement du boîtier : 0 °C à +70 °C
• tension d'alimentation de 3,3 V
• Conforme à la directive RoHS (sans plomb)

Applications

• 200GBASE 2 x Ethernet CWDM4
• Réseau de centre de données

Description

Les modules émetteurs-récepteurs optiques RQD-200G-2CWDM4 200GE QSFP-DD 2xCWDM4 de FiberWDM sont conçus pour les liaisons Ethernet 2x100G de 2 km sur fibre monomode. Ils sont conformes aux normes QSFP-DD MSA et CWDM4 MSA. Les fonctions de diagnostic numérique sont accessibles via l'interface I2C, conformément à la norme CMIS V4.0. Ces modules convertissent 8 canaux de données électriques NRZ 25 Gbit/s en 8 canaux de signaux optiques NRZ 25 Gbit/s (2xCWDM4), et inversement, ils convertissent 8 canaux de signaux optiques NRZ 25 Gbit/s (2xCWDM4) en 8 canaux de données électriques NRZ 25 Gbit/s. Ils intègrent le circuit éprouvé de FiberWDM Technologies, garantissant une longue durée de vie, des performances élevées et un fonctionnement constant.

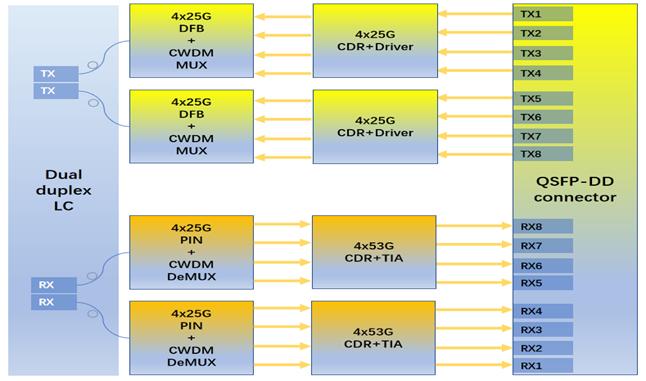

Figure 1. Schéma fonctionnel du module

Valeurs maximales absolues

Conditions de fonctionnement recommandées

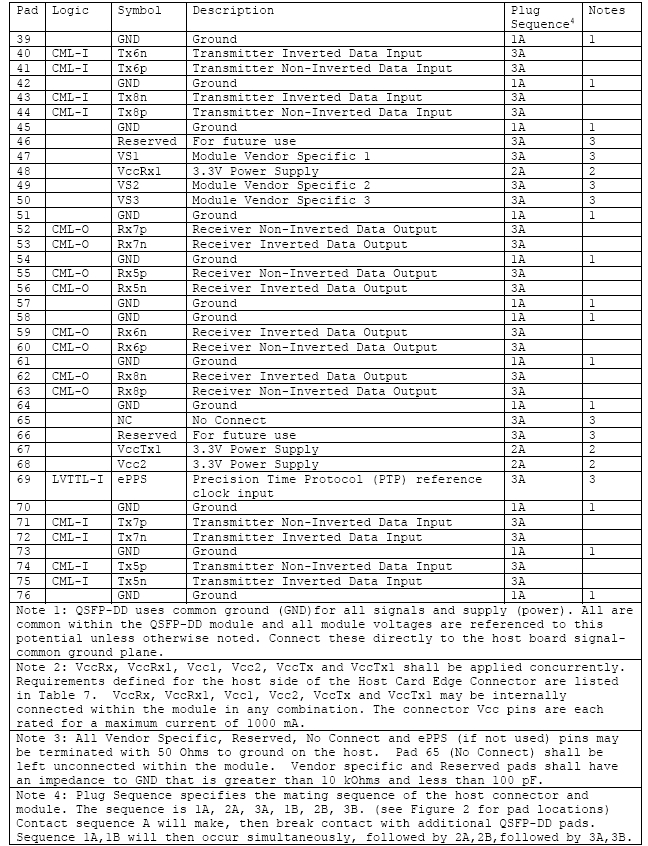

Spécifications électriques

Note:

Note 1. L'amplitude de la tension d'entrée différentielle est mesurée entre TxnP et TxnN.

Note 2. L'amplitude de la tension de sortie différentielle est mesurée entre RxnP et RxnN.

Caractéristiques optiques

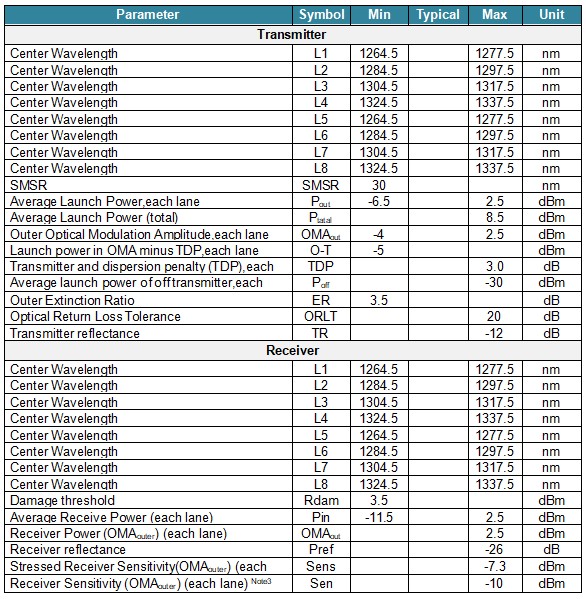

Tableau 3 - Caractéristiques optiques

Note:

Note 3. La sensibilité du récepteur (OMA), chaque voie (max) à 5 x 10-5 BER est une spécification normative.

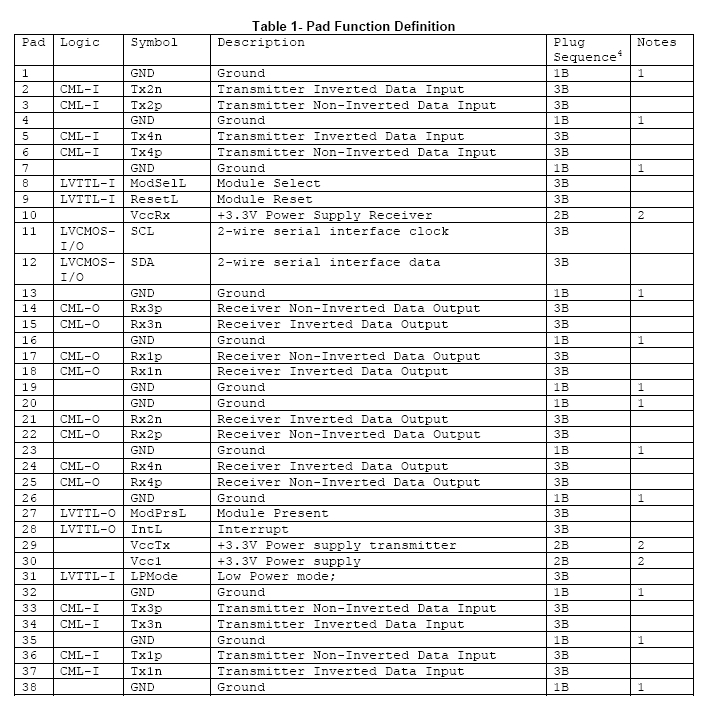

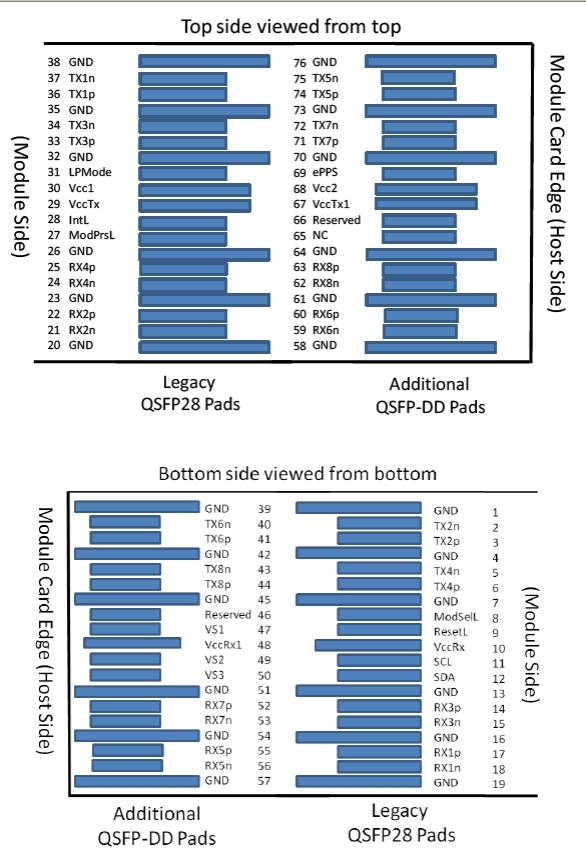

Description de l'épingle

Broche ModSelL

Le signal ModSelL est une entrée qui doit être connectée à Vcc sur le module QSFP-DD. Lorsqu'il est maintenu à l'état bas par l'hôte, le module répond aux commandes de communication série à 2 fils. Le signal ModSelL permet l'utilisation de plusieurs modules QSFP-DD sur un seul bus d'interface à 2 fils. Lorsque ModSelL est à l'état haut, le module ne répond à aucune communication de l'hôte via l'interface à 2 fils et n'en accuse pas réception.

Afin d'éviter tout conflit, le système hôte ne doit pas tenter de communication via l'interface à deux fils pendant la période de désactivation de ModSelL suivant la désélection d'un module QSFP-DD. De même, l'hôte doit attendre au moins la durée de l'activation de ModSelL avant de communiquer avec le module nouvellement sélectionné. Les périodes d'activation et de désactivation de différents modules peuvent se chevaucher, à condition que les contraintes de temporisation ci-dessus soient respectées.

Broche de réinitialisation L

Le signal ResetL doit être mis à la tension Vcc dans le module. Un niveau bas sur le signal ResetL pendant une durée supérieure à la durée d'impulsion minimale (t_Reset_init) déclenche une réinitialisation complète du module, rétablissant tous les paramètres utilisateur à leur état par défaut.

Broche LPMode

LPMode est un signal d'entrée. Ce signal doit être relié à Vcc dans le module QSFP-DD. LPMode sert à contrôler le mode d'alimentation du module. Voir la section 6.3.1.3 du CMIS.

Broche ModPrsL

La broche ModPrsL doit être reliée à l'alimentation Vcc Host de la carte hôte et maintenue à l'état bas dans le module. ModPrsL est à l'état bas lorsque le module est inséré. ModPrsL est à l'état haut lorsque le module est retiré du connecteur hôte, grâce à la résistance de rappel présente sur la carte hôte.

Broche IntL

IntL est un signal de sortie. Ce signal est à collecteur ouvert et doit être relié à l'alimentation Vcc Host de la carte hôte. Lorsqu'il est à l'état bas, IntL indique un changement d'état du module, un éventuel défaut de fonctionnement ou un état critique pour le système hôte. L'hôte identifie la source de l'interruption via l'interface série à deux fils. Le signal IntL est désactivé (état haut) une fois que tous les indicateurs d'interruption ont été lus.

Filtrage de l'alimentation électrique

La carte hôte doit utiliser le filtrage de l'alimentation électrique illustré à la figure 3.

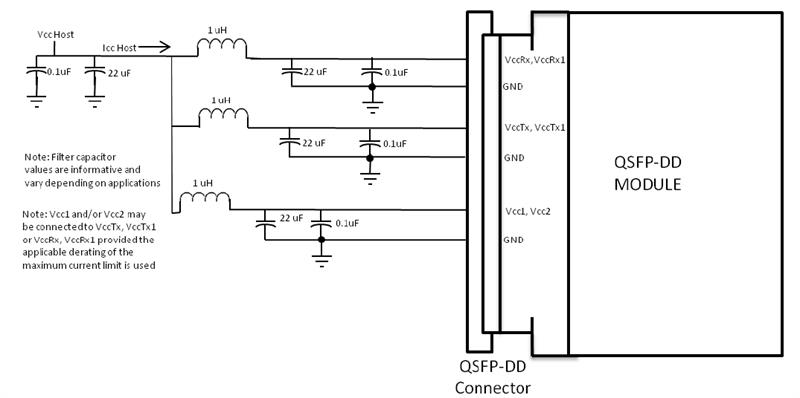

Figure 3. Filtrage de l'alimentation de la carte hôte

Voies d'interface optique et affectation

Le port d'interface optique est un connecteur LC double duplex.

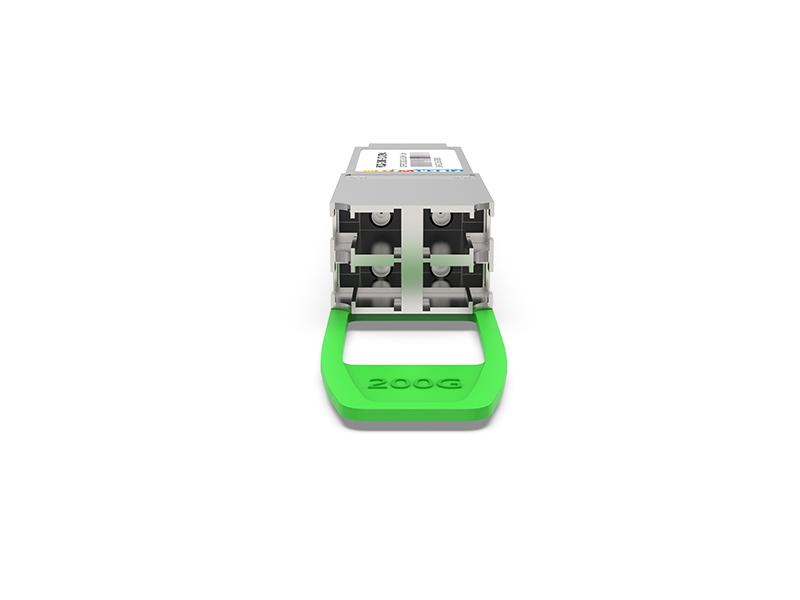

Figure 4. Réceptacle optique

INTERFACE DE SURVEILLANCE DIAGNOSTIQUE

La fonction de surveillance et de diagnostic numérique est disponible sur tous les produits FiberWDM QSFP DD. Une interface série à 2 fils permet à l'utilisateur de communiquer avec le module.

Structure et mappage de la mémoire

En raison de la limitation des adresses à huit bits, la mémoire de gestion directement accessible par l'hôte est de 256 octets, divisée en mémoire inférieure (adresses 00h à 7Fh) et mémoire supérieure (adresses 80h à FFh).

Une mémoire de gestion adressable plus importante est nécessaire pour tous les modules, à l'exception des plus basiques. Elle est prise en charge par une structure de pages de 128 octets, ainsi que par un mécanisme permettant de mapper dynamiquement n'importe quelle page de 128 octets d'un espace mémoire de gestion interne plus vaste vers la mémoire supérieure, l'espace adressable de l'hôte.

La structure d'adressage de la mémoire de gestion interne supplémentaire est illustrée à la figure 5. La mémoire de gestion du module est organisée en un espace d'adressage unique et toujours accessible par l'hôte de 128 octets (mémoire inférieure) et en plusieurs sous-espaces d'adressage supérieurs de 128 octets chacun (pages), dont un seul est sélectionné comme visible par l'hôte dans la mémoire supérieure. Une seconde sélection de page est possible pour les pages dont plusieurs instances existent (par exemple, lorsqu'un groupe de pages porte le même numéro).

Cette structure prend en charge une mémoire plate de 256 octets pour les modules cuivre passifs et permet un accès rapide aux adresses de la mémoire inférieure, notamment aux indicateurs et aux moniteurs. Les entrées moins critiques en termes de temps, telles que les informations d'identification série et les paramètres de seuil, sont accessibles via la fonction de sélection de page de la page inférieure. Pour les modules plus complexes nécessitant une plus grande quantité de mémoire de gestion, l'hôte doit recourir à un mappage dynamique des différentes pages dans l'espace d'adressage de la mémoire supérieure, lorsque cela s'avère nécessaire.

Remarque : La carte mémoire de gestion a été conçue en grande partie d'après celle du QSFP. Elle a été modifiée afin d'intégrer 8 voies électriques et de limiter l'espace mémoire requis. L'approche d'adressage unique, identique à celle du QSFP, est utilisée. La pagination permet les interactions critiques en temps réel entre l'hôte et le module.

Pages prises en charge

Un sous-ensemble de base de 256 octets de la carte de mémoire de gestion est obligatoire pour tous les périphériques compatibles CMIS. Les autres parties ne sont disponibles que pour les modules de mémoire paginée ou lorsqu'elles sont annoncées par le module. Consultez la norme CMIS V4.0 pour plus de détails concernant l'annonce des espaces de mémoire de gestion pris en charge.

En particulier, la prise en charge de la mémoire inférieure et de la page 00h est requise pour tous les modules, y compris les câbles en cuivre passifs. Ces pages sont donc systématiquement implémentées. La prise en charge supplémentaire des pages 01h et 02h, ainsi que de la banque 0 des pages 10h et 11h, est également requise pour tous les modules de mémoire paginée.

Le bloc 0 des pages 10h à 1Fh contient les registres spécifiques aux huit premières voies, et chaque bloc suivant prend en charge huit voies supplémentaires. Il convient toutefois de noter que la répartition des informations entre les blocs peut varier d'une page à l'autre et ne correspond pas nécessairement au regroupement des données pour huit voies.

Cette structure permet d'étendre l'espace d'adressage pour certains types de modules en allouant des pages supplémentaires, ainsi que des banques de pages additionnelles.

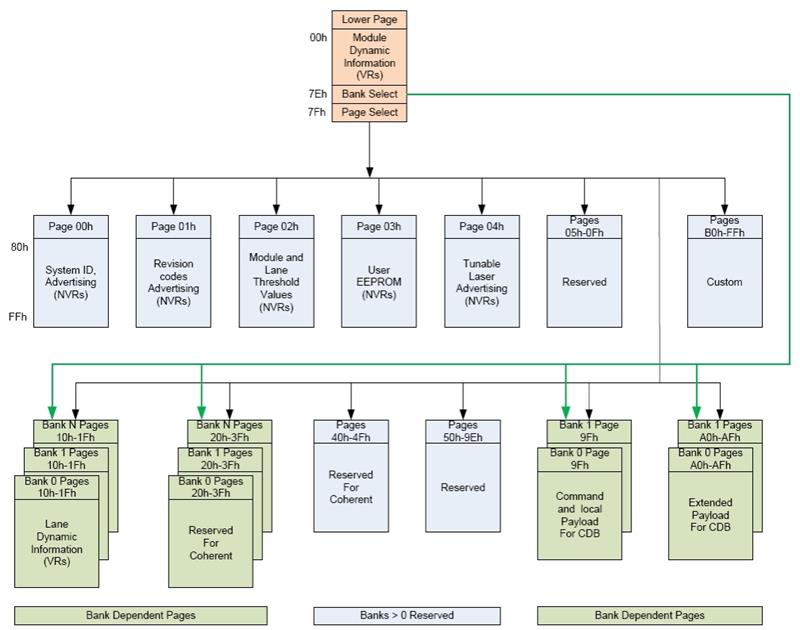

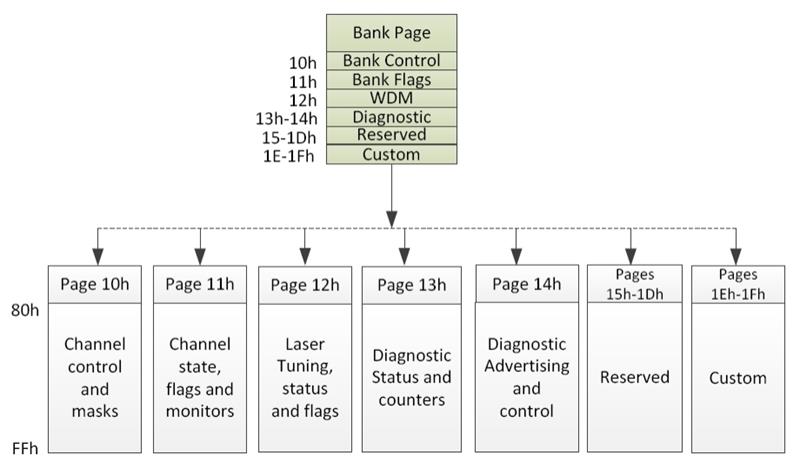

Figure 5. Carte mémoire QSFP DD

Dimensions mécaniques

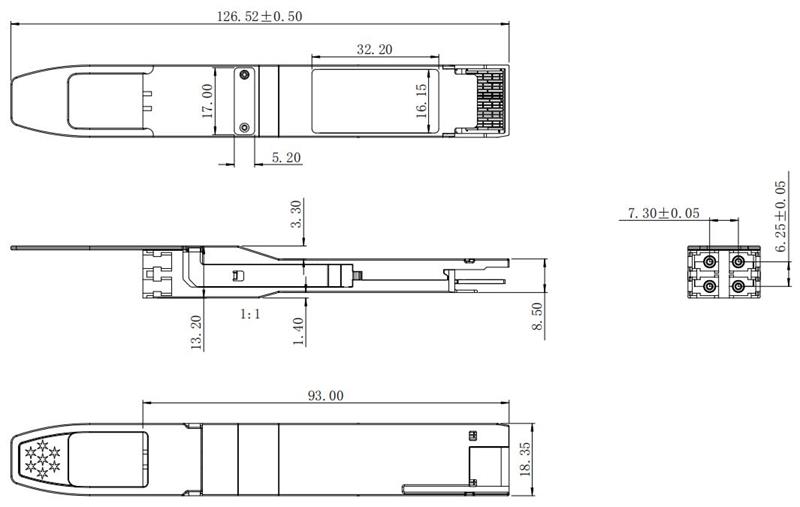

Figure 6. Spécifications mécaniques

Conformité réglementaire

Les émetteurs-récepteurs FiberWDM RQD-200G-2CWDM4 sont des produits laser de classe 1. Ils sont certifiés conformes aux normes suivantes :

Références

1.QSFPDD MSA

2.CMIS4.0

3.CWDM4 MSA

4. Directive 2011/65/UE du Parlement européen et du Conseil « relative à la limitation de l’utilisation de certaines substances dangereuses dans les équipements électriques et électroniques », du 1er juillet 2011.

PRUDENCE:

L’utilisation, le réglage ou l’exécution de procédures autres que celles spécifiées ici peuvent entraîner une exposition dangereuse aux rayonnements.

Informations de commande
