Caractéristiques fonctionnelles
Série de convertisseurs de média 10/100M
Convertisseur série 10/100
Le convertisseur 10/100BASE-TX vers 100BASE-SX/LX série 10/100M est principalement conçu pour les groupes de travail exigeants en bande passante plus grande et plus élevée qui nécessitent une extension du réseau Ethernet. Le 10/100M dispose d'une prise RJ45 et d'un connecteur fibre optique SC ou SFP, connectant le réseau 10/100BASE-TX au réseau 100BASE-SX/LX (fibre optique). En mode full duplex, le convertisseur peut étendre la distance jusqu'à 550 mètres pour la fibre multimode et jusqu'à 80 kilomètres pour la fibre monomode. Il est entièrement conforme aux normes IEEE 802.3u et 802.3. Les procédures d'installation et de fonctionnement de la série 10/100M sont simples et directes. L'utilisateur peut facilement surveiller l'état de fonctionnement en temps réel via un ensemble de LED situées sur le panneau avant.
Connexion par câble du convertisseur série 10/100M
|
Type de port |
Type de câble |
Max. Longueur |
|
10/100BASE-T |
Chat. 5, 5E UTP, RJ-45 |
100 mètres |
|
100BASE-SX |
Fibre multimode de 850n (62,5/ 125μm) |
220 mètres |
|
100BASE-SX |
Fibre multimode de 850 nm (50/125 μm) |
550 mètres |
|
100BASE-LX |
Fibre monomode de 1310 nm (9/125 um) |
10-100km |
Indications LED
Veuillez vous référer au tableau suivant pour l'indication LED du convertisseur série 10/100M.
|
DIRIGÉ |
Statut |
Indication |
|
Prisonnier de guerre |
SUR |
Le courant est allumé |
|
FPL |
SUR |
quand détecte le signal optique |
|
DÉSACTIVÉ |
lorsqu'aucun signal optique ne détecte |
|
|
10/100 |
SUR |
La vitesse TP est de 1 00 M |
|
DÉSACTIVÉ |
La vitesse TP est de 10M |
|
|
FDX |
SUR |
Pleine vitesse |
|
DÉSACTIVÉ |
demi-vitesse |
|
|
FRX |
Éclair |
Données sur la fibre |
|
TRX |
Éclair |
Données UTP |
Spécifications du convertisseur série 10/100M
|
MODÈLE |
Série 1, 10/100M |
Série 2, 10/100M |
|
STANDARD |
IEEE802.3u 100BASE-T ; |
IEEE802.3u 100BASE-T ; |
|
IEEE802.3 100BASE-SX |
IEEE802.3 100BASE-LX |
|
|
INTERFACE |
Partie RJ-45 x 1 (10/100 Mbps) Connecteur SC/SFP Port fibre x 1 (100 Mbps) |
|
|
TP CONNEXIONS |
10/ 100BASE-T : UTP catégorie 5, 5E |
|
|
CONNEXIONS FIBRES |
100BASE-SX : fibre multimode 62,5/ 125 µm ou 50/ 125 µm, connecteur SC/SFP |
100BASE-LX:9 ou Fibre monomode 10/ 125µm, connecteur SC/SFP |
|
DIRIGÉ LES INDICATIONS |
POW, FPL, 10/100, FDX, FRX, TRX |
|
|
DISTANCE MAX. |
550m~2km |
10km ~100km |
|
ENVIRONNEMENT |
Température de fonctionnement : 0 ~ + 70 C Température de stockage : -40 ~ + 85 C Humble : 10 ~ 90 % sans condensation |
|
|
POUVOIR |
5V 1000mA |
|
|
POIDS NET |
650 g/paire |
|
|
ÉMISSION |
FCC Classe A, CE |
|
Budget de puissance optique typique
|
Série 10/100M |
|||||
|
Connecteur |
CS |
CS |
CS |
CS |
CS |
|
Longueur d'onde |
850 nm |
1310 nm |
1310 nm |
1310 nm |
1550 nm |
|
Typique |
550m/220m |
20Km |
40Km |
60Km |
80- 100Km |
|
Optique pouvoir |
≥-12dBm |
≥-14dBm |
≥-11dBm |
≥-6dBm |
≥-5dBm |
|
Sensibilité |
≤-23dBm |
≤-34dBm |
≤-36dBm |
≤-38dBm |
≤-38dBm |
Vous voulez savoir sur ce produit?
Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

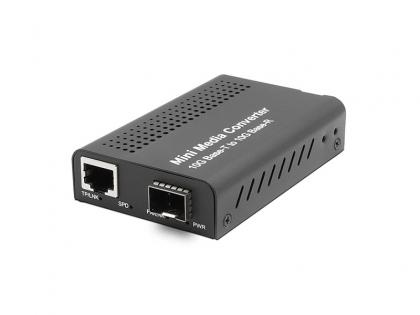

Convertisseur de média externe 10/100/1000M 1*RJ45 et 1*SFP Port Switch
Convertisseur de média externe 10/100/1000M, 1 * RJ45 et 1 * Port SFP avec commutateur adaptateur d'alimentation 100 ~ 260V AC à DC 5V
Module optique 10G multimode 850 nm de qualité industrielle à 10 broches
Émetteur-récepteur optique miniaturisé 10G 1310 nm 10 km double fibre de qualité industrielle 10 broches à montage en surface
Émetteur-récepteur optique 10G CWDM SFP+
Full 2x2 Interrupteur optique mécanique
Commutateur Ethernet 48 ports PoE RJ45 et 6X10G SFP+ ES528X-PWR ES554X-PWR

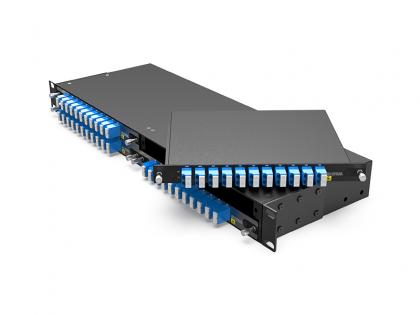

Fibre simple 20CH (40 ondes) DWDM MUX/ DEMUX, LC/UPC, rack 1U
