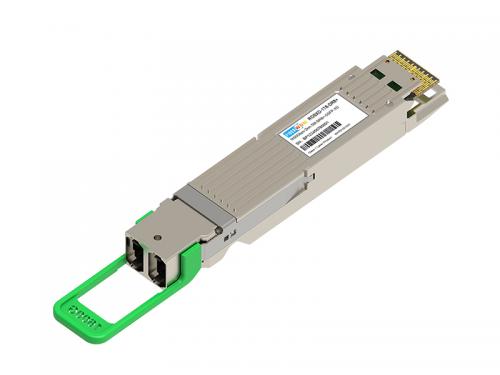

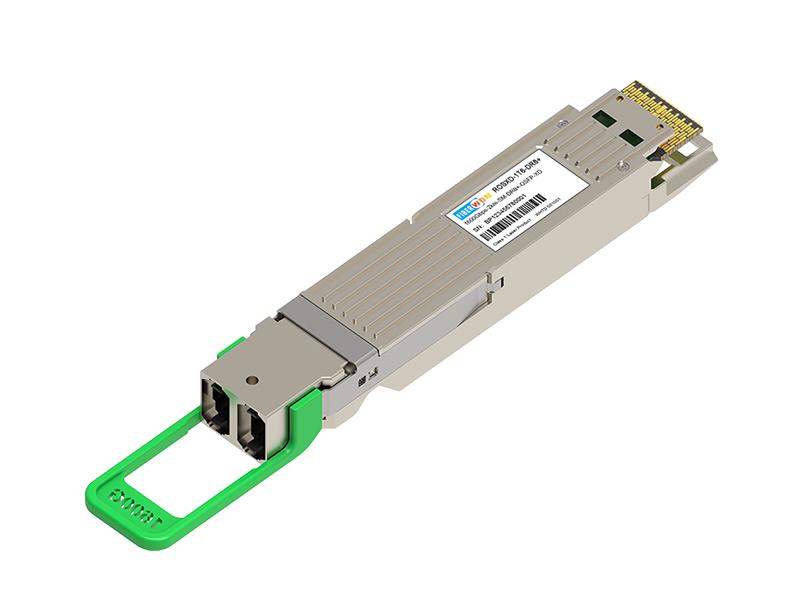

1,6T OSFP-XD DR8+

Le RO-1T6-2xFR4 est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de 212,5 Gbit/s (par canal) via une modulation PAM4 sur fibre monomode. Ce module émetteur-récepteur compact, enfichable à chaud, intègre un laser EML haute performance. Il est conforme aux spécifications Ethernet 1600G et à la norme OSFP-XD MSA.

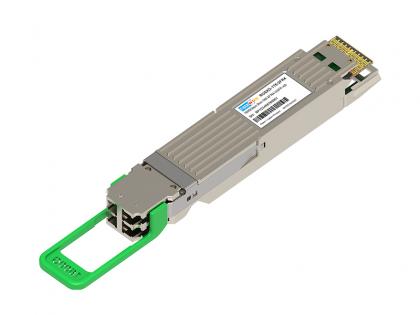

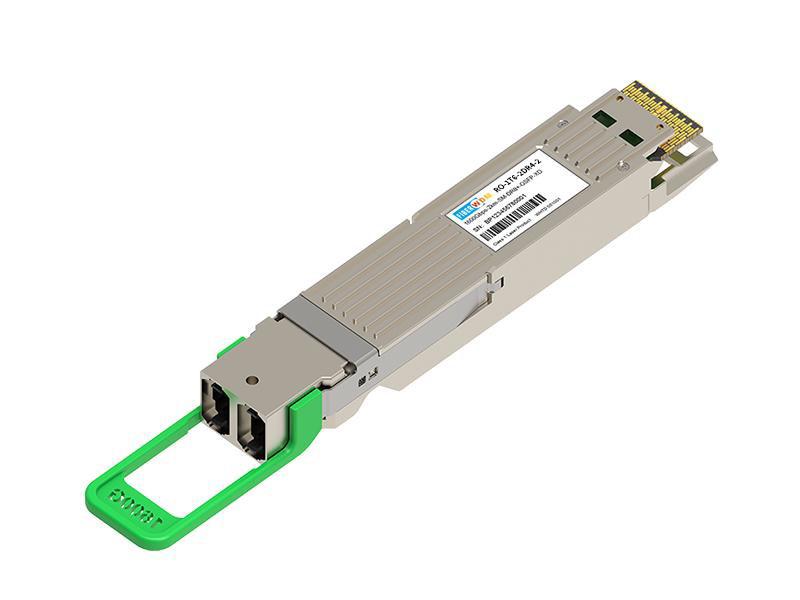

L'émetteur-récepteur OSFP1600 2xDR4 1600G est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de 212,5 Gbit/s (par canal) via une modulation PAM4 sur fibre monomode. Ce module émetteur-récepteur compact, enfichable à chaud, intègre un modulateur Sipho haute performance. Il est conforme aux spécifications Ethernet 1600G et à la norme OSFP MSA.

Caractéristiques Interface optique série OSFP Interface électrique 8x100G PAM4 resynchronisée 800GAUI-8 Câble optique actif Réseaux VCSEL à 8 canaux et réseaux de photodétecteurs PIN à 8 canaux Longueur maximale de liaison de 60 m sur OM3 ou 100 m sur OM4 Conforme OSFP MSA Facteur de forme OSFP enfichable à chaud Conforme à la spécification du module OSFP Rév 5.0 Conforme à CMIS 5.2 Protocole de prise en charge Conforme à la norme IEEE 802.3db Conforme à la norme IEEE 802.3ck Basse consommation énergétique Moins de 14 W dans une plage de température de 0 à 70 ℃ Applications Ethernet 800GBASE-AOC 800G Centre de données InfiniBande

Caractéristiques Durabilité et fiabilité MEMS éprouvées Facteur de forme compact Temps de commutation rapide Conforme à la norme Telcordia GR-1073-CORE et RoHS Interface de contrôle UART/TTL ou UART/RS232

Module de robinets optiques jusqu'à 24 * OTAPs, prend en charge la copie de trafic de 24 lignes Faible perte d'insertion – minimisez l'impact sur les flux de données Entièrement passif : l'infrastructure de surveillance n'a aucun impact sur la disponibilité du réseau Ne modifie pas le trafic – les outils voient de vraies copies des paquets du réseau Ne nécessite aucune alimentation et n'a pas d'adresse IP, offrant ainsi une sécurité contre les attaques à distance Rentable – évitez les dépenses coûteuses liées à la gestion des ports SPAN

Le port 1310 nm peut supporter 1G LX/SX, 10G LR, 40G ER4/LR4, 100G LR/ER4/LR4/ZR4 ; il est destiné au trafic hérité existant. Mon port est destiné à la surveillance du lien réseau ou à la surveillance de l'alimentation, facilitant le dépannage sans affecter le trafic.

L'émetteur-récepteur optique SFP56-DD 100G LR1 est conçu pour les liaisons Ethernet 100 Gigabit jusqu'à 10 km sur fibre monomode (SMF). Il est conforme aux normes SFP56-DD MSA, IEEE 802.3CU, 100G Lambda 100G LR1 et 100GAUI-2 (sans FEC)¹. Les fonctions de diagnostic numérique sont accessibles via l'interface I²C, conformément à la norme SFP56-DD MSA. Ce module intègre un signal optique monocanal, à une longueur d'onde centrale de 1311 nm, fonctionnant à un débit de données de 100 Gbit/s. Il convertit deux canaux de données électriques d'entrée de 53 Gbit/s (PAM4) en un canal de signal optique de 106 Gbit/s (PAM4), et inversement, il convertit un canal de signal optique de 106 Gbit/s (PAM4) en deux canaux de données électriques de sortie de 53 Gbit/s (PAM). L'interface optique utilise un connecteur LC duplex. L'émetteur EML refroidi haute performance et le récepteur PIN haute sensibilité garantissent des performances optimales pour les applications Ethernet 100 Gigabit jusqu'à 10 km de liaison.

Caractéristiques Faible perte d'insertion, commutation rapide. Auto-détection du circuit interne du commutateur optique, notification d'alarme de défaut. Contrôle RS232 et gestion Ethernet RJ45. Panneau d'affichage LED. Affichage visuel, fonctionnement pratique. La commutation du chemin optique peut être contrôlée via des boutons, des ports série et des ports réseau. Et elle peut être actionnée en verrouillant les touches via des instructions.
