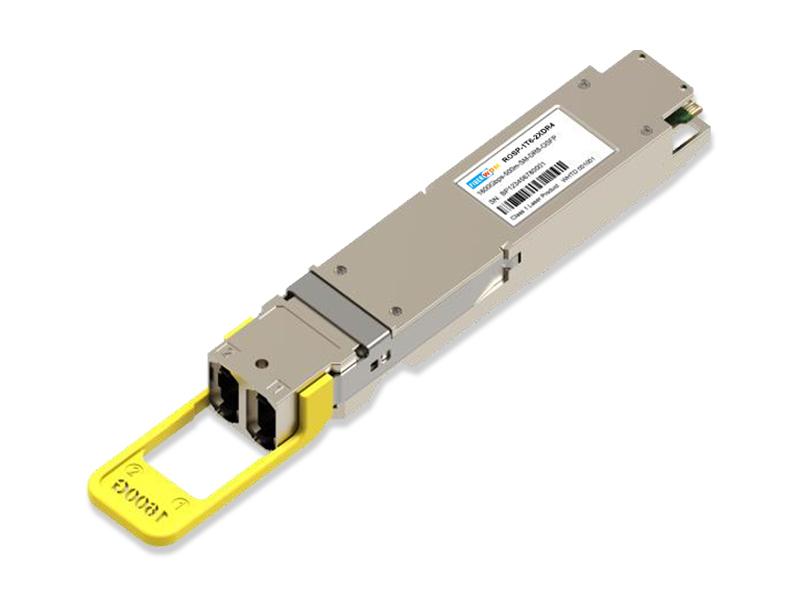

Émetteur-récepteur optique OSFP1600 1600G 2xDR4 500M 1,6T

RO-1T6-2DR4

L'émetteur-récepteur OSFP1600 2xDR4 1600G est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de 212,5 Gbit/s (par canal) via une modulation PAM4 sur fibre monomode. Ce module émetteur-récepteur compact, enfichable à chaud, intègre un modulateur Sipho haute performance. Il est conforme aux spécifications Ethernet 1600G et à la norme OSFP MSA.

Caractéristiques

  • Format OSFP1600 enfichable à chaud
  • Débit de données jusqu'à 212,5 Gbit/s par canal grâce à la modulation PAM4
  • Puissance dissipée : 30 W
  • Plage de températures de fonctionnement : 15℃ ~ 70℃
  • Alimentation unique +3,3 V
  • Longueur de liaison maximale de 500 m sur fibre monomode
  • Émetteur 8x200G PAM4 basé sur Sipho
  • Interface optique conforme au connecteur double MPO-12 APC
  • Fonction DDM implémentée
  • Certifié international de classe 1 en matière de sécurité laser
  • Conforme à la norme RoHS 2.0

Applications

  • Liaisons Ethernet 1600GBASE-DR8
  • Connexions du commutateur et du routeur
  • Centres de données
  • Autres exigences d'interconnexion 1600G

Normes

  • IEEE P802.3dj™/D1.1
  • OSFP MSA Rév. 5.1
  • CMIS Rév. 5.1 ou ultérieure

Caractéristiques

(Testé dans les conditions de fonctionnement recommandées, sauf indication contraire)

Paramètre

Min

Type

Max

Unité

Notes

caractéristiques de transmission

Taux de signalisation

106,25

-50 ppm

106,25

106,25

+50 ppm

GBd

Format de modulation

PAM4

Longueur d'onde

1304,5

1311

1317,5

nm

Taux de suppression des modes latéraux (SMSR)

30

dB

Puissance de lancement moyenne

-3,3 un

4

dBm

Amplitude de modulation optique externe (OMA) extérieur )

4.2

dBm

Amplitude de modulation optique externe (OMA) extérieur )

pour TDECQ < 0,9 dB

-0,3

dBm

pour 0,9 dB ≤ max(TECQ,TDECQ) ≤ 3,4 dB

-1,2 + max(TECQ,TDECQ)

dBm

Fermeture de l'œil de l'émetteur et de la dispersion pour PAM4(TDECQ)

3.4 dB

Taux d'extinction

3.5

dB

temps de transition de l'émetteur

8

ps

Puissance de lancement moyenne de l'émetteur OFF

-15

dBm

RIN 21.4 OMA

-139

dB/Hz

tolérance à la perte de retour optique

21.4

dB

réflectance de l'émetteur

-26

dB

Caractéristiques de réception

Taux de signalisation

106,25

-50 ppm

106,25

106,25

+50 ppmc

GBd

Format de modulation

PAM4

Longueur d'onde

1304,5

1311

1317,5

nm

seuil de dommages

5

dBm

Puissance moyenne reçue

-5,8 d

4

dBm

Alimentation électrique (OMA) extérieur )

4.2

dBm

réflectance du récepteur

-26

dB

Paramètre

Min

Type

Max

Unité

Sensibilité du récepteur (OMA) extérieur ) pour TECQ < 0,9 dB

-3,4

dBm

pour 0,9 dB ≤ TECQ ≤ SECQ

-4,3+TECQ

dBm

Sensibilité du récepteur sous contrainte (OMA) extérieur )

-0,9

dBm

Conditions du test de sensibilité du récepteur sous contrainte :

Fermeture oculaire stressante pour PAM4 (SECQ)

3.4

dB

OMAouter de chaque voie d'agresseur

2.9

dBm

Informations de commande

Numéro de pièce

Caractéristiques

Application

Emballer

débit de données

Modulateur

Optique Pouvoir

Détecteur

Sensibilité

Temp

Atteindre

Autres

RO-1T6-2DR4

OSFP

1600

1600G

Jack

-3,3~4 dBm

PD

<-3,4 dBm

@2,4E-4

15~70℃

500 m

RoHS

Ethernet

Valeurs maximales absolues

Paramètre

Symbole

Unité

Min

Max

Température de stockage

Ts

℃ -20 +85

Humidité relative

RH

% 5 85

Tension d'alimentation

Vcc

V -0,3 +3,6

Conditions de fonctionnement recommandées

Paramètre

Symbole

Unité

Min

Type

Max

Température de fonctionnement du boîtier

Tc

℃ 15 70

Tension d'alimentation

Vcc

V

3,135

3.3 3,465

Consommation d'énergie

PC

W 30

Interface optique

1600g osfp optical transceiver

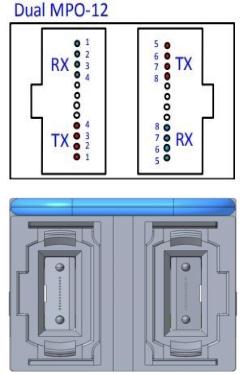

Figure 1. Séquence des voies optiques

Note: L'interface optique est une 8°APC Dual MPO-12. La séquence des voies est celle indiquée sur la figure 1.

Schéma de principe

1600g osfp optical transceiver

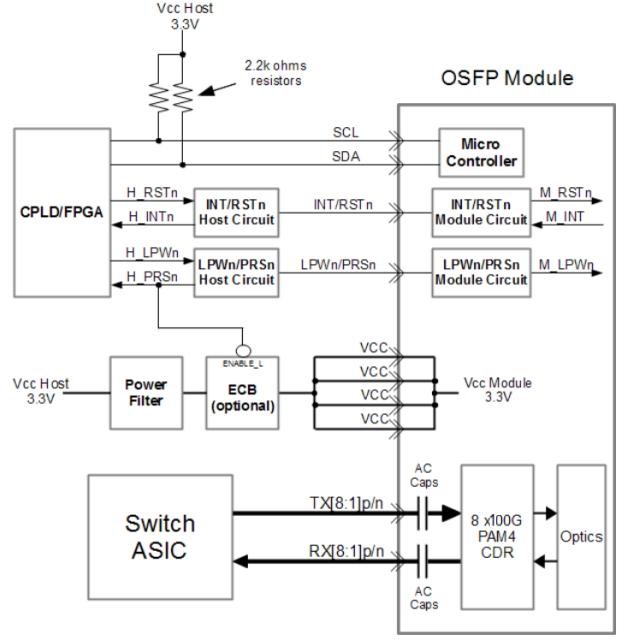

Figure 2. Schéma de principe du module

Définition des ports électriques

Paramètre

Min

Type

Max

Unité

Notes

Tension d'alimentation

3,135

3,465

V

Fréquence de signalisation, chaque voie

106,25

-50 ppm

106,25

106,25

+50 ppm

GBd

Caractéristiques d'entrée du module

Tolérance de tension d'entrée différentielle crête à crête

1200

mV

TP1a

Tolérance de tension de mode commun CA crête à crête (min)

Basse fréquence, VCMLF

Bande complète, VCMFB

32

80

mV

TP1a

Incompatibilité de terminaison différentielle

10 %

TP1

Tolérance d'entrée du module contrainte

Voir la norme IEEE P802.3dj™/D1.1

176E.6.12 et 176E.6.13

TP1a

Tolérance de tension unipolaire

-0,4

3.3 V

TP1a

tolérance à la tension de mode commun CC

-0,35 2,85 V

TP1

Caractéristiques de sortie du module

Tension crête à crête en mode commun alternatif (max)

Basse fréquence, VCMLF

Bande complète, VCMFB

30

60

mV

TP4

Tension de sortie différentielle crête à crête (max)

1200

TP4

Sortie activée

30

mV

TP4

Sortie désactivée

1.9

mV

TP4

tension de mode commun CC

V

TP4

Perte de rendement effective

À déterminer

dB

TP4

Perte de retour en mode commun à mode commun

Équation

(179–9)

dB

TP4

Perte de retour en mode commun par rapport au mode différentiel

Équation

(179–9)

dB

TP4

Tension en régime permanent de l'émetteur

0,4 V

TP4

Tension en régime permanent de l'émetteur

0,6 V

TP4

Rapport de pic d'impulsion ajusté linéairement

À déterminer

TP4

rapport de désadaptation de séparation de niveau

0,95

TP4

forme d'onde de sortie de l'émetteur

Paramètre

Min

Type

Max

Unité

Notes

valeur absolue du pas pour tous les robinets

0,005

valeur absolue du pas pour tous les robinets

0,025

valeur à l'état minimum pour c(–3)

-0,06

valeur à l'état maximal pour c(–2)

0,12

valeur à l'état minimum pour c(–1)

-0,34

valeur à l'état minimum pour c(0)

0,5

valeur à l'état minimum pour c(1)

-0,2

Rapport signal/bruit et distorsion

33,5

dB

TP4

rapport signal sur interférence intersymboles résiduelle

28

dB

TP4

Gigue de sortie (J) RMS03 )

0,023

Interface utilisateur

Gigue de sortie (EOJ) 03 )

0,025

Interface utilisateur

Gigue de sortie (J4U) 03 )

0,118

Interface utilisateur

Communication IIC

Fréquence d'horloge IIC

100 1000

kHz

Étirement de l'horloge

500

nous

Données en attente

0

nous

Données dans le temps de configuration

0,1

nous

Descriptions des broches

1.6T OSFP Optical Transceiver

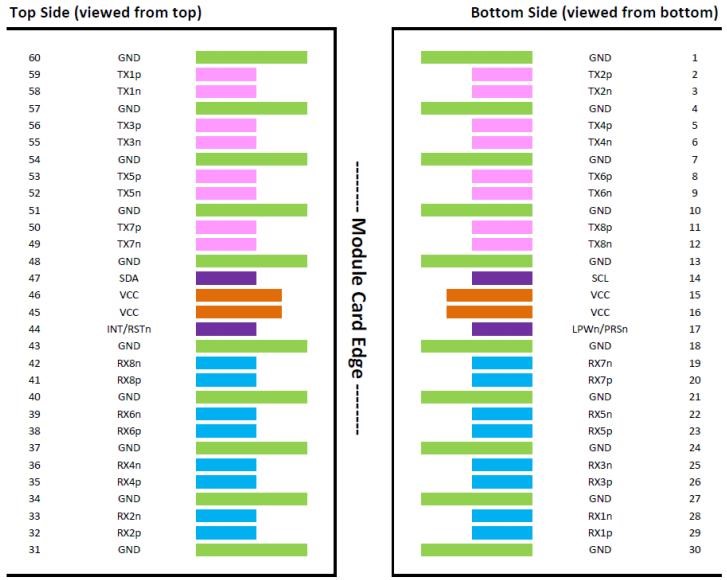

Figure 3. Détails du brochage électrique

Nom

Direction

Description

TX[8:1]p

saisir

Transmettre les paires différentielles de l'hôte au module.

TX[8:1]n

saisir

RX[8:1]p

sortir

Recevoir les paires différentielles du module vers l'hôte.

RX[8:1]n

sortir

SCL

bidir

Signal d'horloge série à 2 fils. Nécessite une résistance de rappel à 3,3 V sur l'hôte.

SDA

bidir

Signal de données série à 2 fils. Nécessite une résistance de rappel à 3,3 V sur l'hôte.

LPWn/PRSn

bidir

Signal multiniveau pour la commande basse consommation de l'hôte vers le module et indication de présence du module vers l'hôte.

INT/RSTn

bidir

Signal multiniveau pour la demande d'interruption du module vers l'hôte et la commande de réinitialisation de l'hôte vers le module.

VCC

pouvoir

Alimentation du module : 3,3 V.

GND

sol

Module de masse. Chemin de retour de la logique et de l'alimentation.

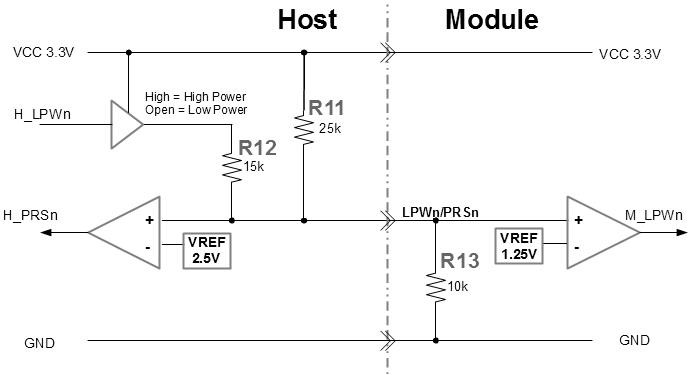

Note 1 : LPWn/PRSn est un signal à double fonction permettant à l’hôte de signaler le mode basse consommation et au module d’indiquer sa présence. Le circuit ci-dessous permet une signalisation multiniveaux pour un contrôle direct du signal dans les deux sens. Le mode basse consommation est un signal actif à l’état bas sur l’hôte, converti en un signal actif à l’état bas sur le module. La présence du module est contrôlée par une résistance de rappel à la masse sur le module, convertie en un signal logique actif à l’état bas sur l’hôte.

1.6T OSFP Optical Transceiver

Figure 2 Circuit LPWn/PRSn

Note 2 : INT/RSTn est un signal à double fonction permettant au module de déclencher une interruption sur l’hôte et à l’hôte de réinitialiser le module. Le circuit ci-dessous permet une signalisation multiniveaux pour un contrôle direct du signal dans les deux sens. La réinitialisation est un signal actif à l’état bas sur l’hôte, converti en un signal actif à l’état bas sur le module. L’interruption est un signal actif à l’état haut sur le module, converti en un signal actif à l’état haut sur l’hôte.

1.6T Optical Transceiver

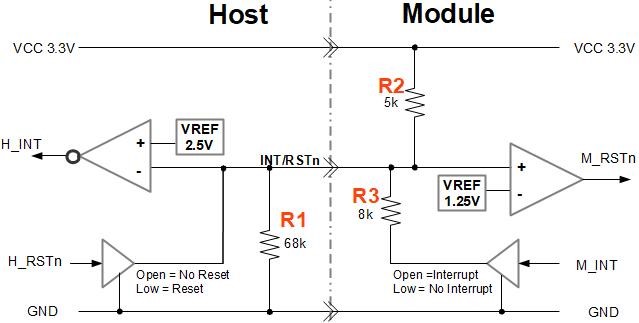

Figure 3 Circuit INT/RSTn

Carte mémoire du module

1.6T Optical Transceiver

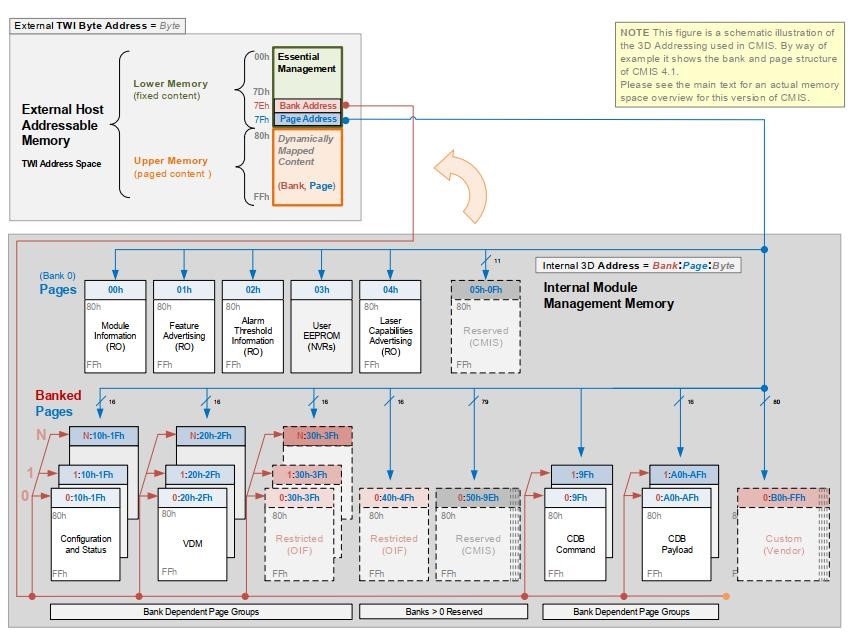

Figure 4 Carte de mémoire de diagnostic numérique

Filtrage de l'alimentation de la carte hôte

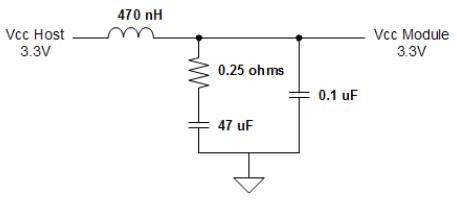

La figure 5 présente un exemple d'implémentation d'un filtre d'alimentation 3,3 V sur la carte hôte. Si un autre circuit est utilisé pour le filtrage de l'alimentation, les caractéristiques du filtre présenté dans cet exemple devront être identiques.

1600g osfp optical transceiver

Figure 5 Filtre d'alimentation de référence pour les tests de modules

Présentation du forfait

1600g osfp optical transceiver

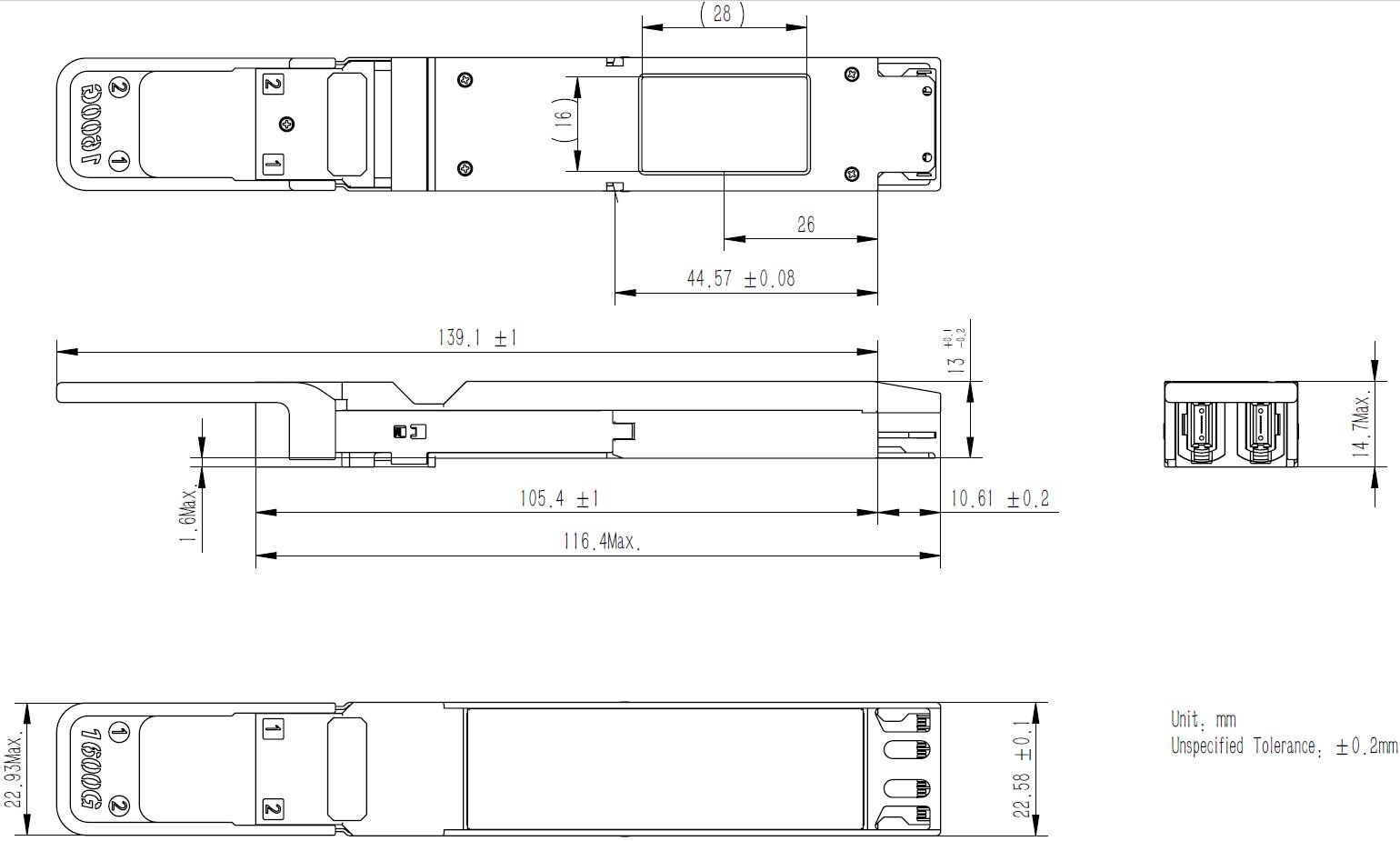

Figure 6 Aperçu de l'emballage

Vous souhaitez en savoir plus sur ce produit ?

ENVOYER UN Message
laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Produits connexes

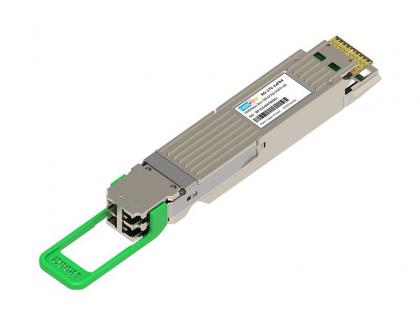

 1.6T OSFP-XD 2*FR4 1,6T OSFP-XD 2*FR4
