1.6T OSFP224 DR8

Caractéristiques Interface optique série QSFP-DD Interface électrique 8x50G PAM4 resynchronisée 400GAUI-8 Connecteur MPO-12 avec extrémité coudée à 8° Jusqu'à 500 m sur SMF avec FEC Conforme QSFP-DD MSA Facteur de forme QSFP-DD enfichable à chaud Conforme à CMIS5.2 Protocole de prise en charge Conforme aux spécifications IEE802.3.bs 400GBASE-DR4 Basse consommation énergétique Moins de 10,5 W dans une plage de température de 0 à 70 ℃ Applications Ethernet 400 Gb/s Centre de données Interconnexions InfiniBand

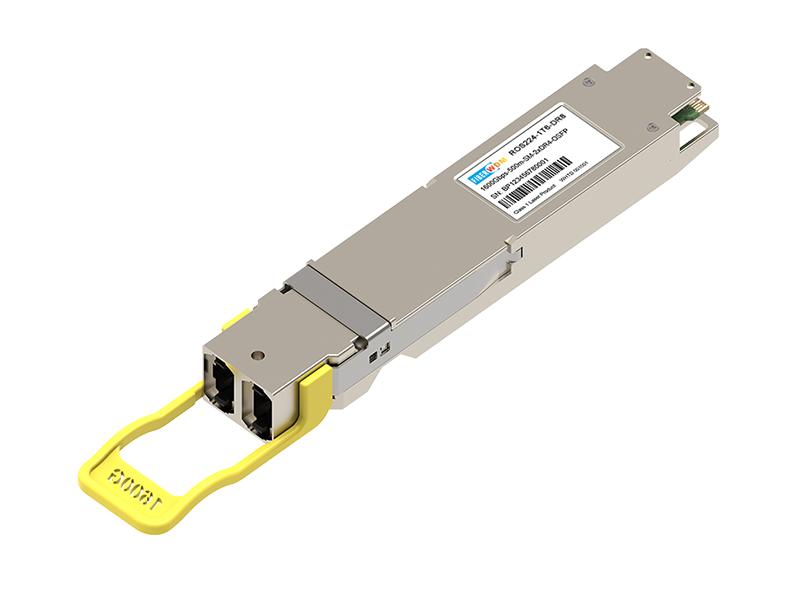

ROSXD-1T6-DR8+ est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de données de 212,5 Gb/s (par canal) par modulation PAM4 sur fibre monomode. Il s'agit d'un module transceiver à facteur de forme réduit, connectable à chaud, intégrant un laser EML hautes performances. Il est conforme aux spécifications Ethernet 1600G et à la MSA OSFP-XD.

Le ROSXD-1T6-DR8 est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de données de 212,5 Gb/s (par canal) par modulation PAM4 sur fibre monomode. Il s'agit d'un module transceiver à facteur de forme réduit, remplaçable à chaud, intégrant un laser EML hautes performances. Il est conforme aux spécifications Ethernet 1600G et à la MSA OSFP-XD.

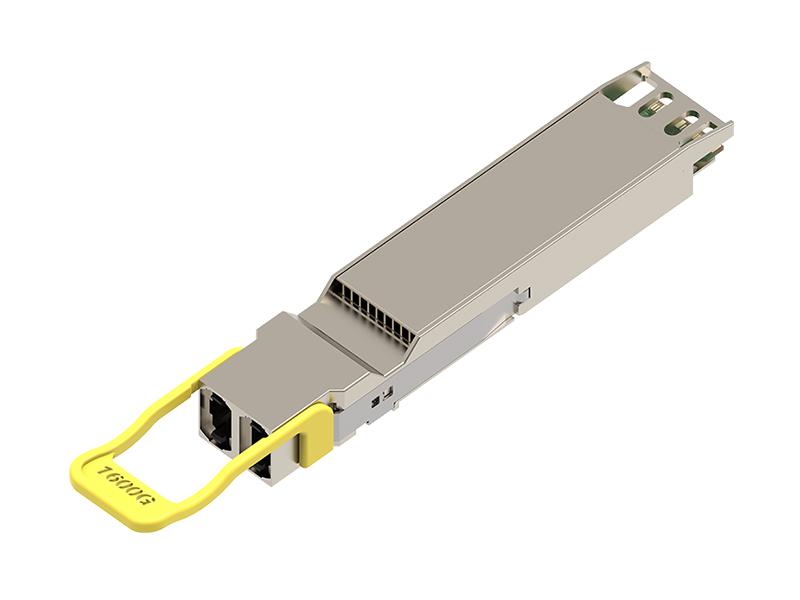

L'émetteur-récepteur 1600G OSFP1600 2xDR4 est conçu pour transmettre et recevoir des données optiques série jusqu'à 212,5 Gbit/s (par canal) par modulation PAM4 sur fibre monomode. Ce module émetteur-récepteur compact, enfichable à chaud, intègre un modulateur Sipho hautes performances. Il est conforme aux spécifications Ethernet 1600G et OSFP MSA.

Le multiplexeur/démultiplexeur DWDM 8 canaux (16 longueurs d'onde), conçu par FIBERWDM, fonctionne par paires. Côté A, les longueurs d'onde sont : réception (RX) de C21 à C28 (1560,61 nm à 1554,94 nm) et transmission (TX) de C29 à C36 (1554,13 nm à 1548,51 nm). Côté B, les longueurs d'onde sont : réception (RX) de C29 à C36 (1554,13 nm à 1548,51 nm) et transmission (TX) de C21 à C28 (1560,61 nm à 1554,94 nm). Associé à des amplificateurs DWDM et à un dispositif DCM, ce système de transmission DWDM 8 canaux permet une transmission longue distance sur une seule fibre. Et il s'agit d'un boîtier LGX enfichable, conçu pour s'insérer dans un rack 1U à 2 emplacements, prenant en charge une capacité maximale de 2 x 8 canaux dans le système.

Caractéristiques Facteur de forme : Facteur de forme OSFP enfichable à chaud  Débit de données : débit de données global de 425 Gb/s et débit de données de 106,25 Gb/s  Interface optique : conforme à 400GBASE-DR4 et 4x100GBASE-DR Émetteur: émetteur EML 1310nm  Interface électrique : conforme à 400GAUI-4 et 4x100GAUI-1 Récepteur : réseau PIN et TIA côté récepteur Interface de gestion : interface de gestion I2C Portée : jusqu'à 500 m sur fibre monomode MPO-12/APC  Consommation électrique : 9 W maximum  Température du boîtier de fonctionnement : 0 ~ 70 ℃ Alimentation : alimentation unique de 3,3 V Conformité Facteur de forme : OSFP MSA Optique : IEEE802.3bs Électrique : IEEE802.3ck Micrologiciel : CMIS Environnement : RoHS Stabilité : GR-468-CORE Applications Ethernet 400 Gb/s Centre de données  InfiniBande

SFP + 10g Données, SFP28 25g Les données Fiabilité élevée 850nm Vcsel La technologieélectriquement hot-pluggable faible consommation d'énergie faible EMI conception

Filtre DWDM monocanal 3 ports 200GHZ, bande C DWDM. Faible perte d'insertion Isolation élevée des canaux Faible perte dépendante de la polarisation Fiabilité et stabilité exceptionnelles
