Émetteur-récepteur optique 400G QSFP-DD DR4 SM MPO12

Caractéristiques

Interface optique série QSFP-DD

Interface électrique 8x50G PAM4 resynchronisée 400GAUI-8
Connecteur MPO-12 avec extrémité coudée à 8°
Jusqu'à 500 m sur SMF avec FEC

Conforme QSFP-DD MSA

Facteur de forme QSFP-DD enfichable à chaud
Conforme à CMIS5.2

Protocole de prise en charge

Conforme aux spécifications IEE802.3.bs 400GBASE-DR4

Basse consommation énergétique

Moins de 10,5 W dans une plage de température de 0 à 70 ℃

Applications

Ethernet 400 Gb/s
Centre de données
Interconnexions InfiniBand

Renseignez-vous maintenant

Catégories

Produits phares

Détails du produit

Spécification 400G OSFP DR4

400G, QSFP-DD, MPO12 APC, SMF 1310 nm, jusqu'à 500 m.

400G QSFP-DD DR4

Schéma fonctionnel

400G QSFP-DD DR4

Description générale

RQDD-400G-DR4 est un émetteur-récepteur DR4 Silicon Photonics 400G (4x100G). Le RQDD-400G-DR4 est un émetteur-récepteur optique 425 Gb/s entièrement intégré pour les liaisons SMF jusqu'à 500 m. Le RQDD-400G-DR4 transmet des données conformément à la spécification d'interface optique IEEE Std802.3-2018 Section 8 400GBASE-DR4. 400GBASE-DR4 spécifie l'utilisation d'une modulation d'amplitude d'impulsion à 4 niveaux (PAM4) à 53,125 Gbaud fonctionnant sur quatre canaux parallèles avec une longueur d'onde comprise entre 1 304,5 et 1 317,5 nm. Le débit binaire par voie est de 106,25 Gb/s, ce qui produit un débit de données global de 425 Gb/s via PSM vers les ports de transmission du connecteur MPO-12. Les voies optiques reçues sont mises en parallèle depuis les ports du connecteur de réception MPO-12 jusqu'au PIN-PD intégré au PIC (Photonic Integrated Circuit) pour récupérer le PAM4 pour l'interface avec l'interface électrique via un amplificateur transimpédance (TIA) monté en surface sur le PIC.

Notes maximales absolues

Paramètre	Symbole	Min.	Max.	Unité
Température de stockage	Ts	-40	85	°C
Température de fonctionnement du boîtier	Haut	0	70
Humidité relative de stockage (sans condensation)	RH	-	85	%
Tension d'alimentation	VCC	0	3.6	V
Seuil de dommages au récepteur, par voie	PRdmg		5.0	dBm

Conditions de fonctionnement recommandées

Paramètre	Symbole	Min.	Max.	Unité
Température du boîtier de fonctionnement	TC	0	70	°C
Humidité relative (sans condensation)	RH	5	85	%
Tension d'alimentation	VCC	-3.135	3,465	V
Courant d'alimentation	CCI		3182	mA
Consommation totale d'énergie	PC		10.5	W
Débit binaire	BR		425	Gbit/s

Interface optique de l'émetteur

Paramètre	Précision	Unité
Température de l'émetteur-récepteur mesurée en interne	+/-3	℃
Tension d'alimentation de l'émetteur-récepteur mesurée en interne	+/-3	%
Courant de polarisation Tx mesuré	+/-10	%
Puissance de sortie d'émission mesurée	+/-3	dB
Puissance optique moyenne reçue par Rx mesuré	+/-3	dB

Interface optique du récepteur

Paramètre		Symbole	Min.	Typique	Max.	Unité
Débit de données par voie		BR		53.125		GBd
Format de modulation			PAM4
Longueur d'onde centrale		λ	1304.5	1311.0	1317,5	nm
Seuil de dégâts		THD	5			dBm
Puissance de réception moyenne, chaque voie			-5,9		4.0	dBm
Puissance de réception moyenne, chaque voie			-5,9		4.0	dBm
Réflectivité du récepteur		Rr			-26	dB
Sensibilité du récepteur, chaque voie1		SEN	Max(-3,9, SECQ-5,3)			dBm
Sensibilité du récepteur stressée, chaque voie		SRS			-1,9	dBm
LDV Rx	Affirmation de LOS		-15		-7,9	dBm
	LOS Désaffirmation				-7,5	dBm
	Hystérésis LOS		0,5			dB

Note:

1. La sensibilité du récepteur est informative et est définie pour un émetteur avec une valeur SECQ. Mesuré avec le signal de test de conformité à TP3 pour BER = 2,4E-4 pré-FEC.

Caractéristiques des entrées du module

Paramètre	Min.	Typique	Max.	Unité
Tension d'alimentation	3.135		3,465	V
Impédance différentielle d'entrée	90	100	110	Ω
Swing d'entrée de données différentielles			880	mVpp
Swing de sortie de données différentielles			900	mVpp
Le taux d'erreur binaire			2.4E-4
Niveau logique d'entrée élevé	2		VCC	V
Niveau logique d'entrée bas	0		0,8	V
Niveau logique de sortie élevé	Vcc-0,5		VCC	V
Niveau logique de sortie bas	0		0,4	V

Précision du moniteur de diagnostic numérique

Les caractéristiques suivantes sont définies sur les conditions de fonctionnement recommandées.

Paramètre	Précision	Unité
Température de l'émetteur-récepteur mesurée en interne	+/-3	℃
Tension d'alimentation de l'émetteur-récepteur mesurée en interne	+/-3	%
Courant de polarisation Tx mesuré	+/-10	%
Puissance de sortie d'émission mesurée	+/-3	dB
Puissance optique moyenne reçue par Rx mesuré	+/-3	dB

Dimensions du colis

400G QSFP-DD DR4

Informations de commande

Numéro d'article	Écart de température	Distance	Type de fibre	E/S	C/E
RQDD-400G-DR4	0 à 70℃	500m	SMF	Siph DFB	Code PIN Siph

Mots-clés associés :

Format de modulation PAM4
modules émetteurs-récepteurs optiques
Module émetteur-récepteur optique haute vitesse
émetteur-récepteur à fibre optique

Vous souhaitez en savoir plus sur ce produit ?

ENVOYER UN Message

laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Sujet : Émetteur-récepteur optique 400G QSFP-DD DR4 SM MPO12
Votre Tel/WhatsApp
Votre e-mail *
Écrivez votre question :

Produits connexes

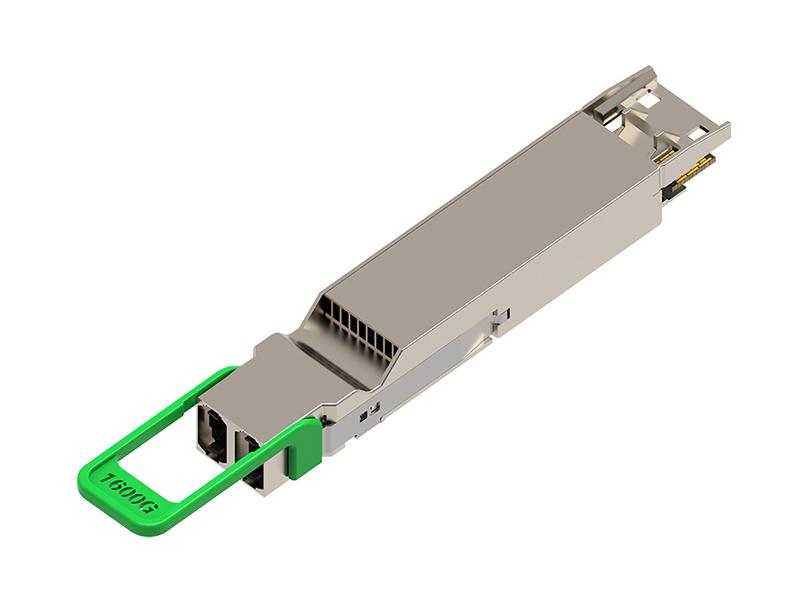

1.6T OSFP224 DR8

Le ROS224-1T6-DR8 est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de données de 212,5 Gbps (par canal) par modulation PAM4 sur fibre monomode. Il s'agit d'un module transceiver à facteur de forme réduit, connectable à chaud, intégrant un modulateur Sipho hautes performances. Il est conforme aux spécifications Ethernet 1600G et à la MSA OSFP.

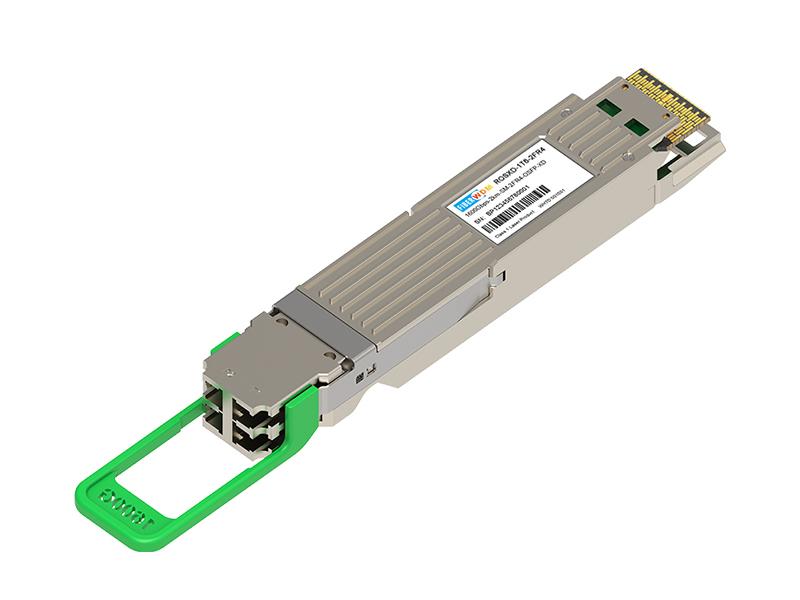

1.6T OSFP-XD DR8+

ROSXD-1T6-DR8+ est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de données de 212,5 Gb/s (par canal) par modulation PAM4 sur fibre monomode. Il s'agit d'un module transceiver à facteur de forme réduit, connectable à chaud, intégrant un laser EML hautes performances. Il est conforme aux spécifications Ethernet 1600G et à la MSA OSFP-XD.

1.6T OSFP-XD DR8

Le ROSXD-1T6-DR8 est conçu pour transmettre et recevoir des liaisons de données optiques série jusqu'à un débit de données de 212,5 Gb/s (par canal) par modulation PAM4 sur fibre monomode. Il s'agit d'un module transceiver à facteur de forme réduit, remplaçable à chaud, intégrant un laser EML hautes performances. Il est conforme aux spécifications Ethernet 1600G et à la MSA OSFP-XD.

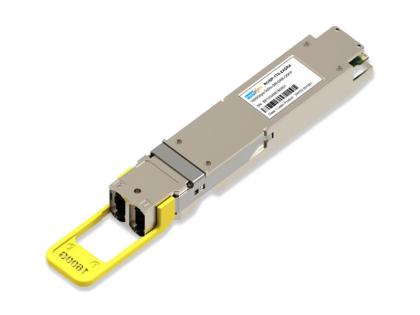

Émetteur-récepteur optique 1600G OSFP1600 2xDR4 500M 1,6T
