Afin de répondre aux besoins économiques du marché, FIBERWDM a développé un amplificateur fibre optique DWDM EDFA intégré. Sa fonction principale est de compenser la puissance du signal optique sur la ligne de transmission et d'amplifier simultanément jusqu'à 40/48 canaux (intervalle de 100 GHz) ou 80/96 canaux (intervalle de 50 GHz) en bande C. Il présente des caractéristiques de gain plat, de gain verrouillé et de faible indice de bruit. C'est un composant indispensable et essentiel des systèmes DWDM, des futurs systèmes haut débit et des réseaux de transmission longue distance tout optique.

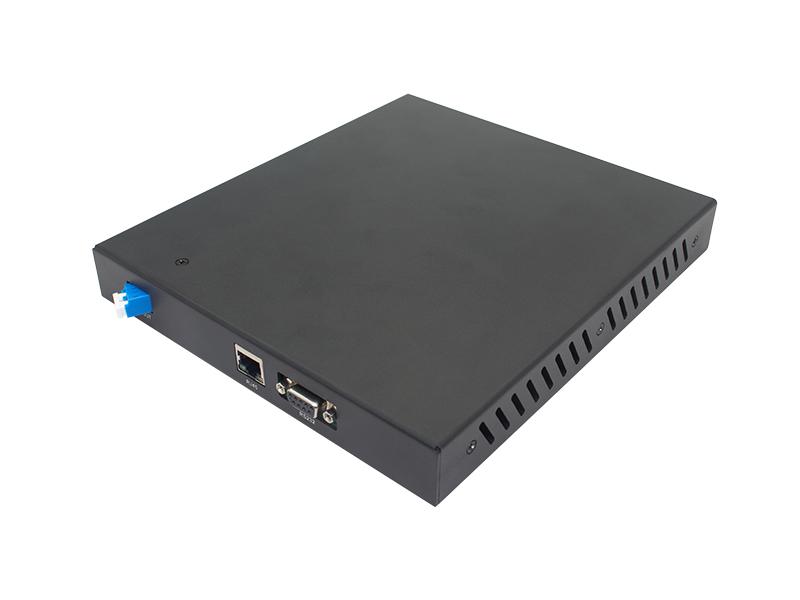

Module amplificateur à fibre optique EDFA DWDM 48/96 canaux intégré

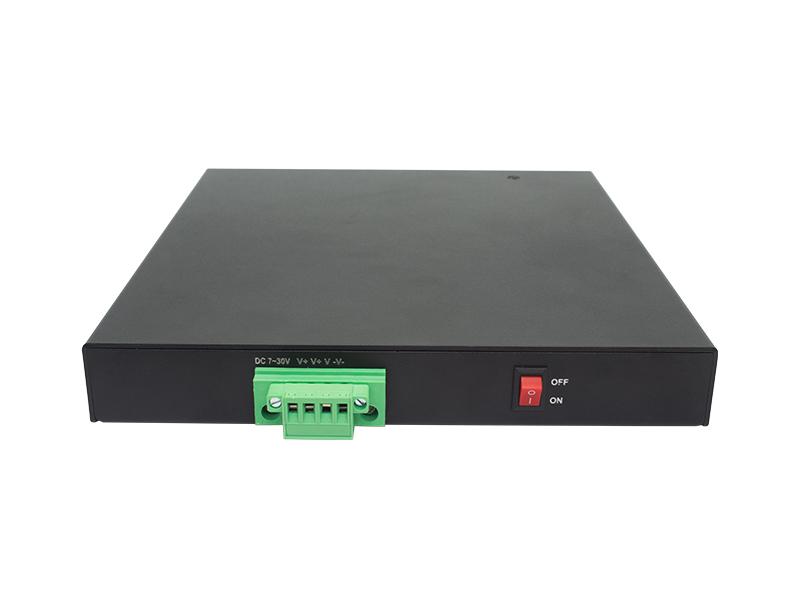

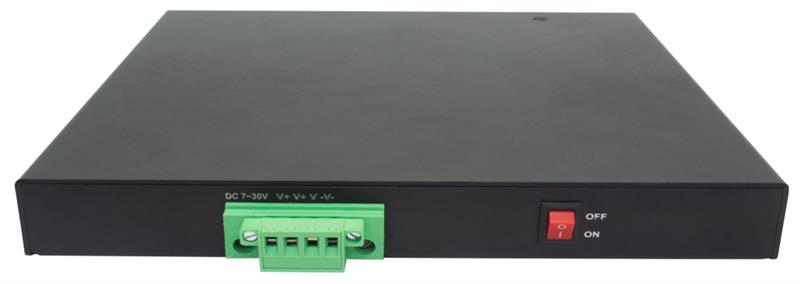

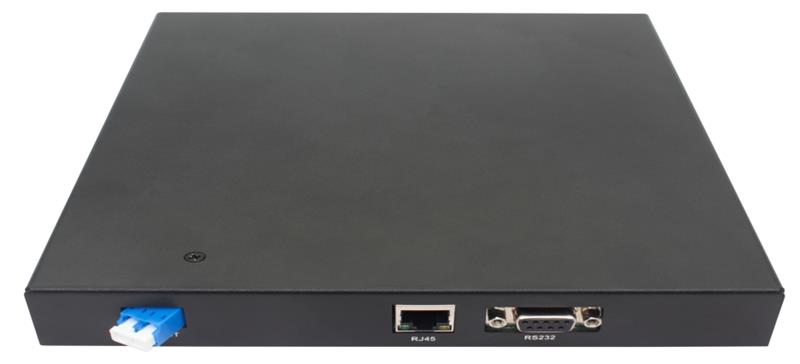

Photo 1 EDFA Avant
Description du panneau avant :

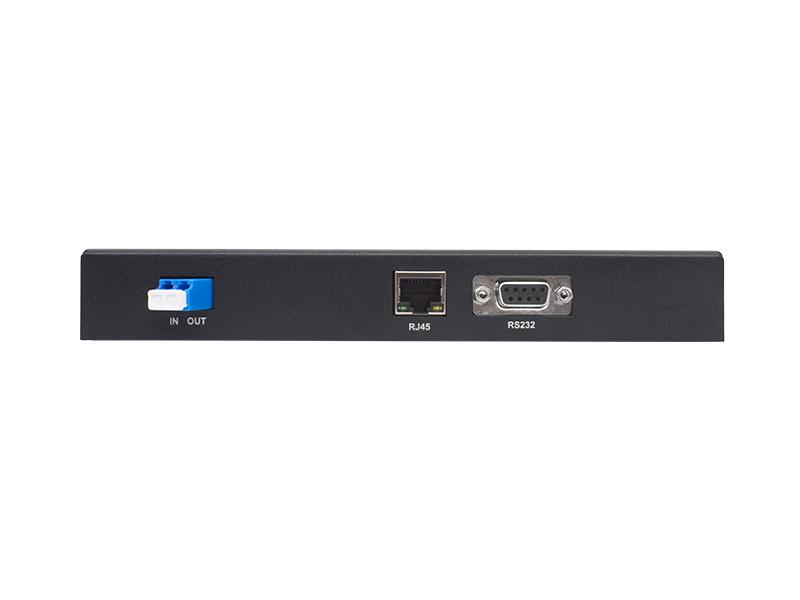

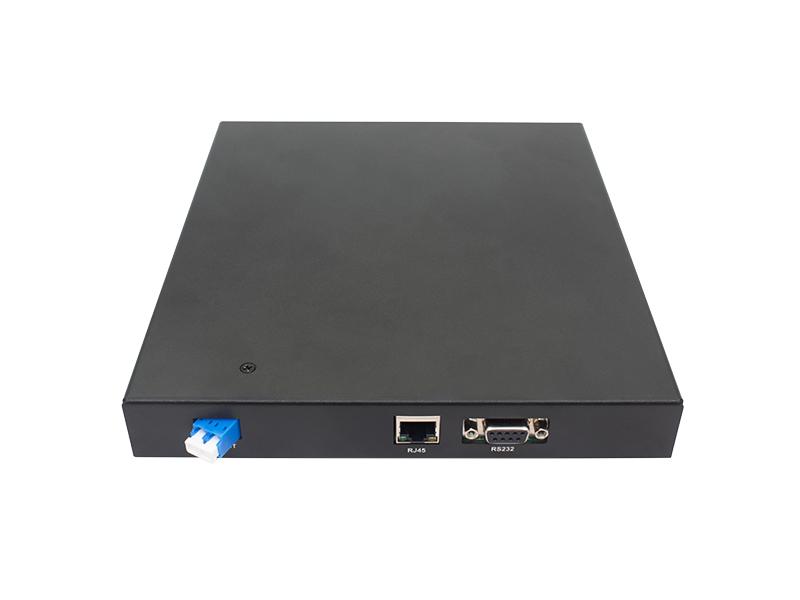

Photo 2 EDFA Retour
Description du panneau arrière :
Caractéristiques
Spécifications du produit
|
Paramètres du système |
Spécifications techniques |
|
|
Gamme de longueurs d'onde |
Type d'extension : 1528 nm ~ 1568 nm Applicable au système DWDM à 48 longueurs d'onde (100 GHz) ou 96 longueurs d'onde (50 GHz) |
|
|
Plage de puissance d'entrée |
Amplification de puissance (BA) : -15 dBm à +5 dBm Amplification de ligne (LA) : -35 dBm à -7 dBm Préamplification (PA) : -35 dBm ~ -7 dBm |
|
|
Plage de gain |
10 dB à 30 dB |
|
|
Facteur de bruit |
4,5 dB à 6 dB |
|
|
Gagner en planéité |
1,0 dB |
|
|
Isolation entrée/sortie |
30 dB |
|
|
Perte de retour d'entrée/sortie |
45 dB |
|
|
Fuite de la pompe de sortie |
-30 dBm |
|
|
Perte dépendante de la polarisation |
0,5 dB |
|
|
Dispersion du mode de polarisation |
0,5 ps |
|
|
Fonctions de gestion |
Affichez la valeur de la puissance optique et définissez le mode de fonctionnement : mode AGC ou APC. |
|
|
Méthodes de gestion |
Logiciel de l'ordinateur hôte |
|
|
Interface |
Web : RJ45 et RS232 Optique : LC/UPC ou autres |
|
|
Dimensions |
220*198*26 (mm) |
|
|
Exigences environnementales |
Température de fonctionnement |
-10℃ ~ 50℃ |
|
Température de stockage |
-40℃ ~ 80℃ |
|
|
Humidité relative |
5% ~ 95% (sans condensation) |
|
|
Conformité en matière de sécurité et de compatibilité électromagnétique |
Conforme aux normes FCC, UL, CE, TUV, CSA |
|
|
Consommation d'énergie |
<30W |
|

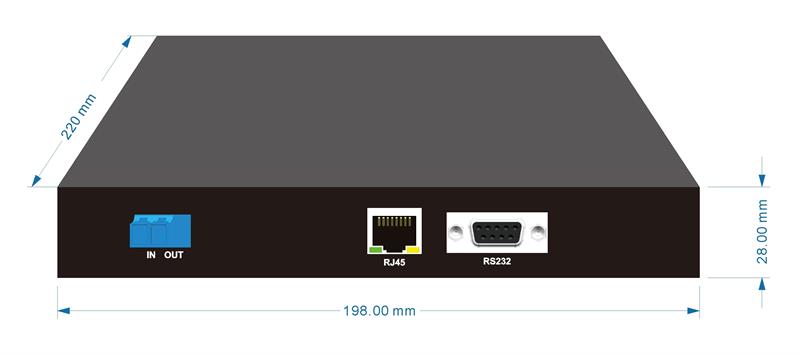

Dimensions
Informations sur la commande
|
Numéro de pièce |
Caractéristiques |
|
EDFA-BA-G1520-MT |
Amplificateur DWDM EDFA, 1 528 nm à 1 568 nm BA G15/20, gain réglable de 15 dB à ±3 dB, sortie maximale de 20 dB, LC/UPC, double alimentation : DC 7 à 30 V, module métallique 220 x 198 x 26 mm |
|
EDFA-LA-G2520-MT |
Amplificateur DWDM EDFA, 1528 nm ~ 1568 nm LA G25/20, gain 25 dB ±3 dB réglable, sortie max. 20 dB, LC/UPC, double alimentation : DC7~30 V, module métallique 220 x 198 x 26 mm |
|
EDFA-PA-G2520-MT |
Amplificateur DWDM EDFA, 1 528 nm à 1 568 nm PA G25/20, gain réglable de 25 dB à 3 dB, sortie maximale de 20 dB, LC/UPC, double alimentation : DC7 à 30 V, module métallique 220 x 198 x 26 mm |
|
EDFA-BP20-MT |
Amplificateur DWDM EDFA, 1 528 nm à 1 568 nm, 2 canaux BA+PA, BA G15/20 dB, gain 20 dB, sortie max. 20 dB, PA G25/20 dB, gain 25 dB, sortie max. 20 dB, LC/UPC, double alimentation : DC7~30 V, module métallique 220 x 198 x 26 mm |
|
EDFA-LL20-MT |
Amplificateur DWDM EDFA, 1 528 nm à 1 568 nm, 2 canaux LA+LA G25/20 dB, gain 25 dB, sortie maximale 20 dB, LC/UPC, double alimentation : DC7 à 30 V, module métallique 220 x 198 x 26 mm |

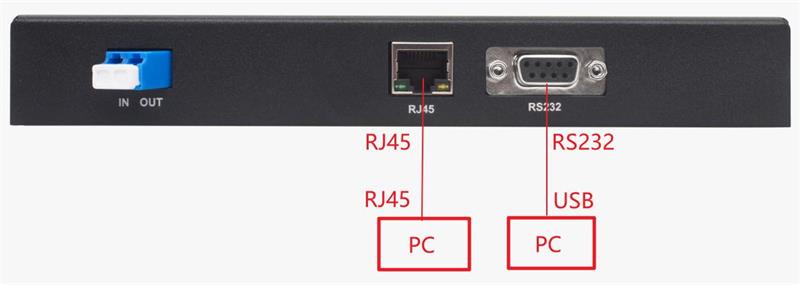

Il peut être connecté physiquement de deux manières : connexion par port série Ethernet ou RS232.
Double-cliquez pour ouvrir le logiciel spécial EDFA
(la clé USB a été fournie).

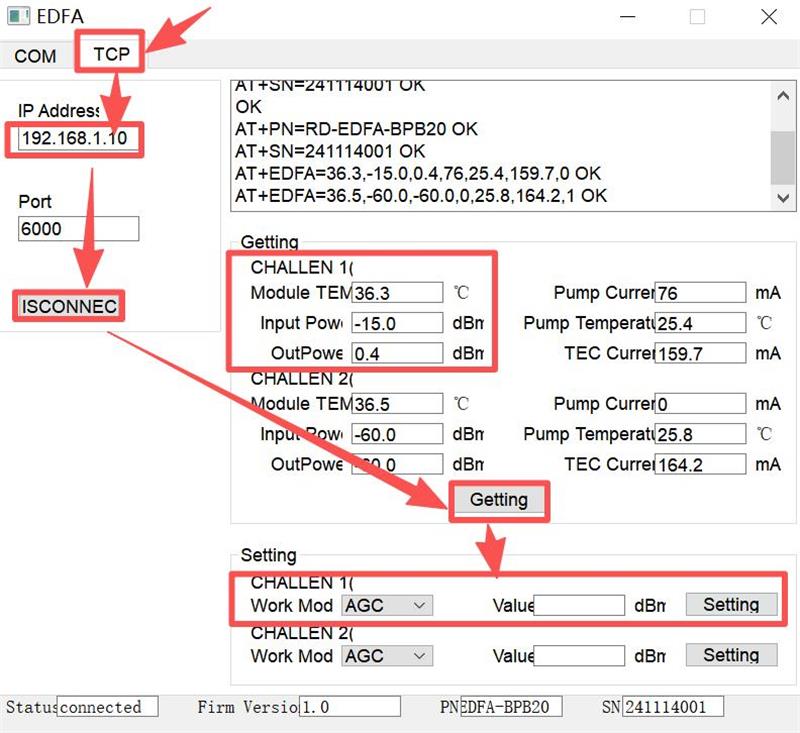

1) Cliquez sur TCP → Entrer l'adresse IP → ISCONNEC → Obtenir → Vous pouvez obtenir la puissance optique du canal 1. (L'image ci-dessus montre l'équipement d'amplification pour le canal 1).
Remarque : le port 6000 est le port par défaut et n'est pas utilisé.
2) Si vous devez apporter des modifications, sélectionnez AGC ou APC dans le mode Word, entrez les paramètres prédéfinis dans le champ Valeur, puis cliquez sur « Paramètre » pour confirmer.
a. Gain fixe de l'AGC, par exemple un gain de 15 et une sortie maximale de 20. La plage de réglage de l'AGC est de 15 ± 3 dB, soit entre 12 et 18 dB. Dans la zone « Valeur », indiquez 15 comme valeur de gain.
b. La puissance de sortie fixe de l'APC est comprise entre 5 et 20 dBm. La plage de réglage de l'APC est de 5 à 20 dBm. La puissance de sortie, composée de 15 chiffres, est indiquée à la position « Valeur ».
1) Double-cliquez pour ouvrir le logiciel dédié à EDFA

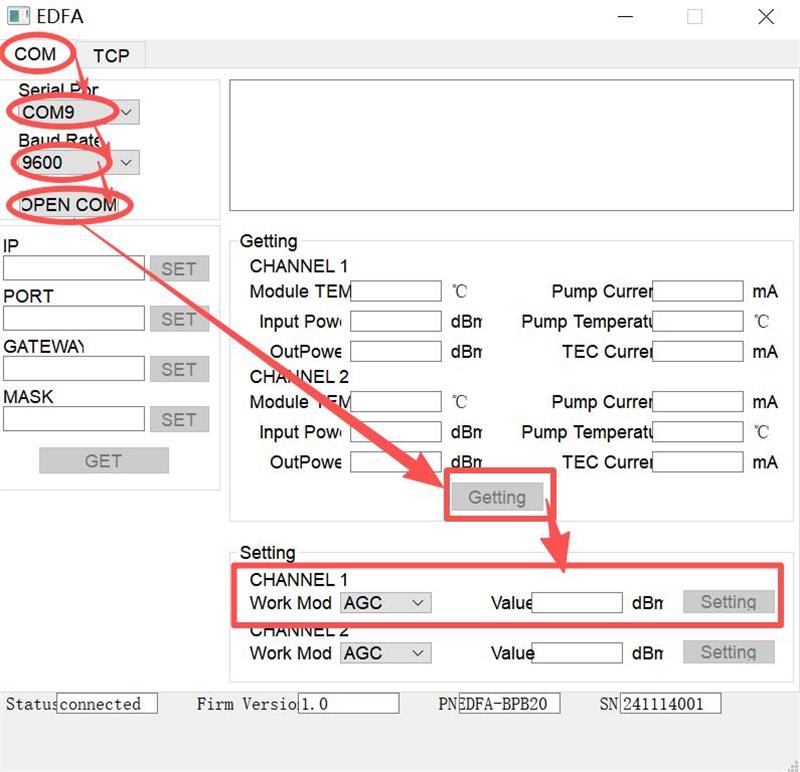

1) Cliquez sur COM → Sélectionnez le numéro de port → Débit en bauds 9600 → OUVRIR COM → « Obtenir » peut obtenir la puissance optique du canal 1. (L'image ci-dessus montre le dispositif d'amplification du 1er canal).
2) Si vous devez apporter des modifications, sélectionnez AGC ou APC dans le mode Word, entrez les paramètres prédéfinis dans le champ Valeur, puis cliquez sur « Paramètre » pour confirmer.
La fonction est identique à celle de TCP. Vous pouvez choisir la méthode de connexion de gestion réseau selon vos besoins.

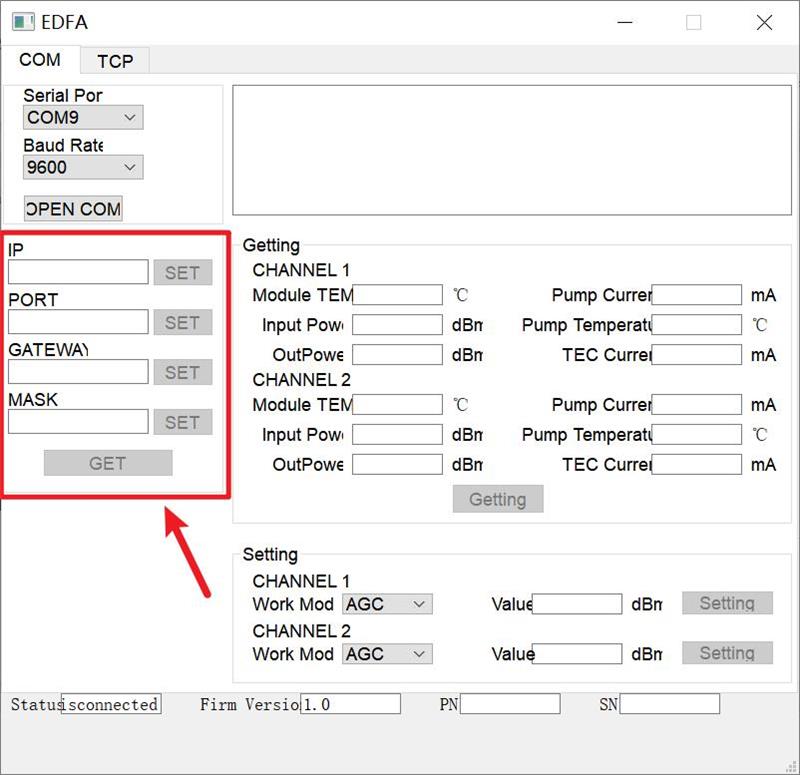

3) Lors d'une connexion via RJ232, vous pouvez modifier l'adresse IP, le numéro de port, la passerelle et le masque de sous-réseau de l'appareil. Après modification, lors d'un accès via TCP, vous devrez utiliser l'adresse IP et le numéro de port correspondants.
